1. Introdução ao produto de caldeira a vapor de biomassa
1. Introdução à estrutura

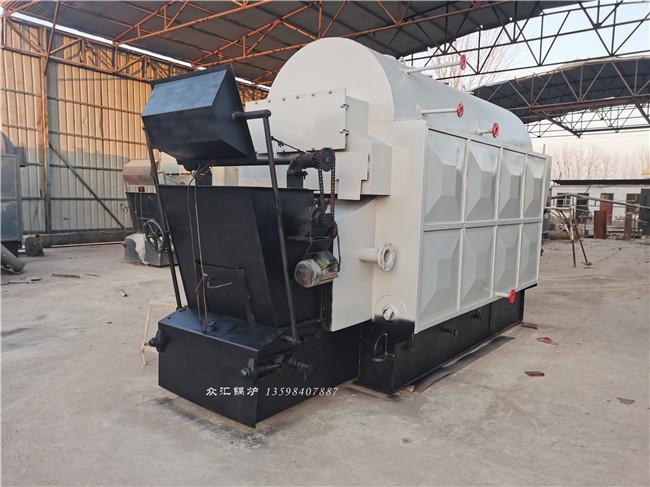

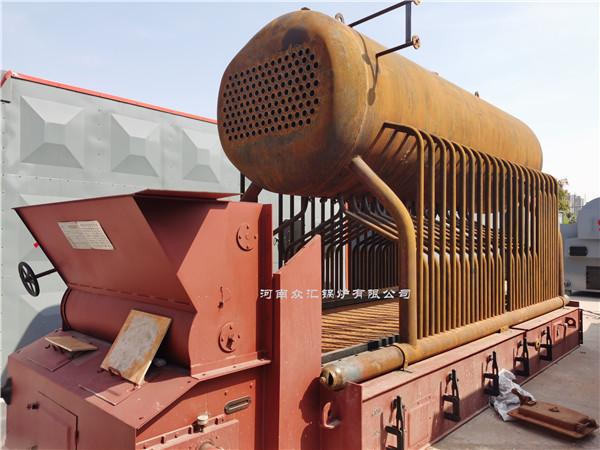

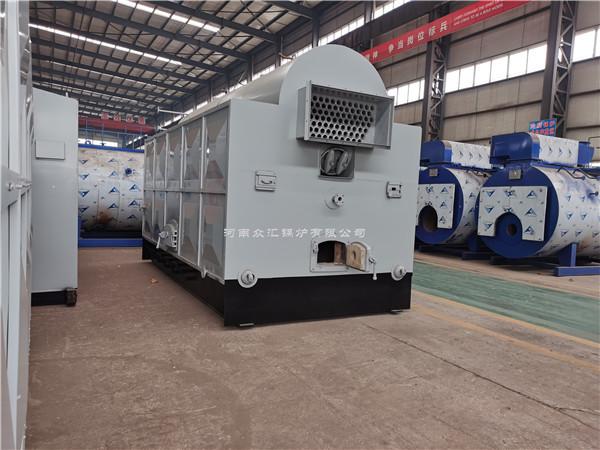

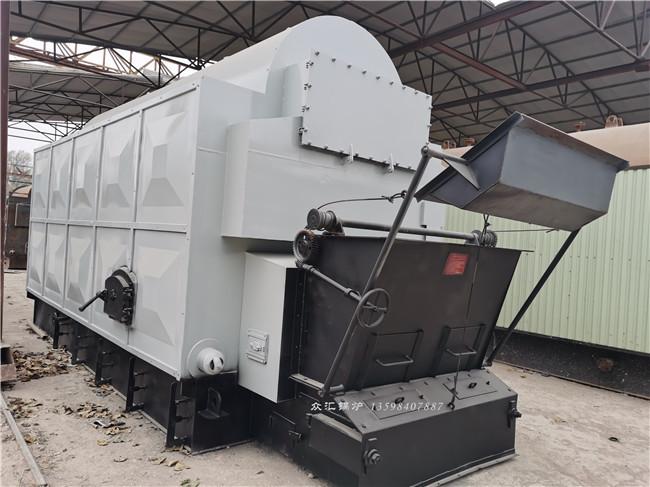

A caldeira a vapor DZH2-1.25-T é uma caldeira de casco de tubo de água-fogo vertical de tambor único, e o equipamento de combustão é uma grelha móvel. As paredes resfriadas a água nos lados esquerdo e direito do forno são superfícies de aquecimento por radiação, e as duas asas do forno são superfícies de aquecimento por convecção. As superfícies de aquecimento por convecção de tubos de fumaça roscados (φ57×3,5) são dispostas no tambor. A parede do forno é construída com tijolos refratários e o concreto resistente ao calor é moldado e compactado. O lado externo do motor principal da caldeira é uma concha de placa de proteção tridimensional. A estrutura geral do corpo da caldeira adota a forma de tambor superior, tubos de parede resfriados a água e cabeçalhos dispostos simetricamente à esquerda e à direita. O tambor é soldado por um tambor φ1200×12 e folhas de tubo frontal e traseiro φ1200×12. Os tubos de parede resfriados a água são tubos de caldeira φ51×3,5, os headers são tubos de caldeira φ159×6 e os downcomers são tubos de caldeira φ133×6. Este tipo de caldeira adota folhas de tubo arqueadas, tubos de fumaça roscados, etc., que resolvem os problemas de abaulamento na parte inferior da carcaça, rachaduras nas folhas de tubo, baixa eficiência térmica e saída insuficiente de caldeiras do tipo carcaça.
2. Processo de combustão
O combustível entra na fornalha e queima na grelha. O gás de combustão gerado flui ao longo do fundo do tambor através da janela de fumaça de saída na parede em formato de oito para o feixe de tubos de convecção em ambas as asas, passa pela caixa de fumaça frontal e entra no tubo de fumaça rosqueado, passa pelo economizador e coletor de pó, e é puxado pelo ventilador de tiragem induzida através da chaminé e descarregado na atmosfera.Caldeira de biomassa de carbono azul Caldeira a vapor de 2 toneladas
3. Características técnicas
(1) O uso de chapas de tubos arqueadas e tubos de fumaça roscados para formar o tambor da caldeira muda o tambor da caldeira de uma estrutura quase rígida para uma estrutura quase elástica, eliminando as partes tensionadas na área da chapa de tubos e reduzindo o estresse. O tubo de fumaça na chapa de tubos é alterado de duas passagens para uma passagem única, resolvendo o problema de rachaduras na chapa de tubos.
(2) Os tubos de elevação são dispostos na parte inferior do tambor da caldeira para eliminar a área de água morta na parte inferior do tambor da caldeira, dificultando a deposição de lama. A área de alta temperatura do tambor da caldeira pode ser bem resfriada, evitando protuberâncias na parte inferior do tambor da caldeira.
(3) O uso de tubos de fumaça rosqueados de transferência de calor pode aumentar o efeito de transferência de calor, atingir as características de aumento rápido de temperatura e pressão da caldeira e melhorar a eficiência térmica da caldeira.
(4) A estrutura é compacta. Comparado com o mesmo tipo de caldeiras, as dimensões externas são pequenas, o que economiza o investimento em infraestrutura de sala de caldeiras.
(5) Operação estável, ajuste conveniente e saída suficiente. DZH2-1.25 caldeira de biomassa de carvão azul com grelha móvel manual caldeira a vapor de 2 toneladas
(6) O uso de tubos de fumaça rosqueados melhora a transferência de calor, melhora o coeficiente de transferência de calor e a eficiência térmica. Como a fumaça tem um efeito perturbador no tubo, não é fácil que a poeira se acumule no tubo de fumaça, que desempenha um papel de autolimpeza.
(7) A parede em formato de oito e a janela de saída de fumaça no forno têm a função de redução de poeira, que controla a concentração original de poeira da caldeira abaixo do padrão e garante que a emissão de fumaça da caldeira atinja o índice especificado.
sobre 2 Toneladas de carvão queimado à mão/Descrição do desempenho da caldeira a vapor de biomassa:
1. Modelo de caldeira: DZH2-1.25-T
2. Capacidade de evaporação nominal: 2000kg/h
3. Pressão de vapor nominal: 1,25 Mpa
4. Temperatura do vapor: 194℃
5. Pressão de teste de pressão de água: 1,65 Mpa
6. Temperatura de abastecimento de água: 20℃
7. Temperatura de exaustão: 128,28℃
8. Eficiência térmica de projeto: 82,11%
9. Combustíveis aplicáveis: combustível de biomassa, carvão betuminoso Classe II, lenha, pellets de biomassa
10. Consumo de combustível: 530 kg/h (dependendo do baixo poder calorífico do combustível)
11. Área de aquecimento da caldeira: 55,68 ㎡
12. Área de aquecimento da grelha: 3,36 ㎡
13. Coeficiente de superaquecimento do ar: 1,1
14. Dimensões de transporte de peças grandes da caldeira: 5140×2400×3200mm
16. Peso da caldeira: 12T
17. Diâmetro do vapor principal da caldeira: DN65
18. Teste de pressão de água volume de água: 4,6m³
19. Diâmetro da válvula de escape da caldeira: DN40
20. Diâmetro da chaminé: Φ350
21. Entrada de água da caldeira: DN32
22. Diâmetro de descarga de esgoto da caldeira: DN40
23. Soprador de caldeira: 3KW
24. Ventilador de tiragem induzida da caldeira: 7,5 kW
25. Cilindro: φ273

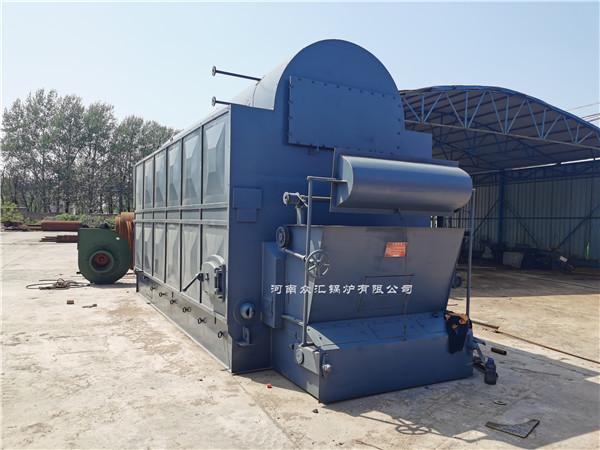

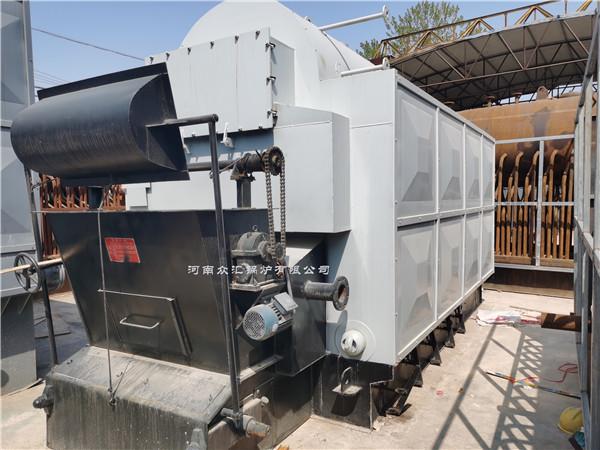

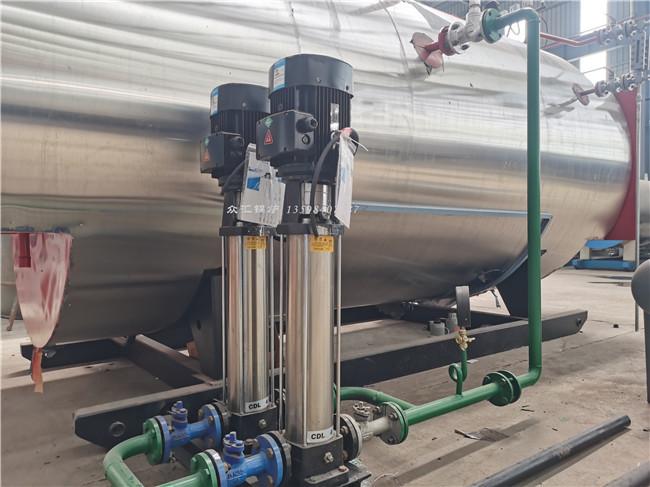

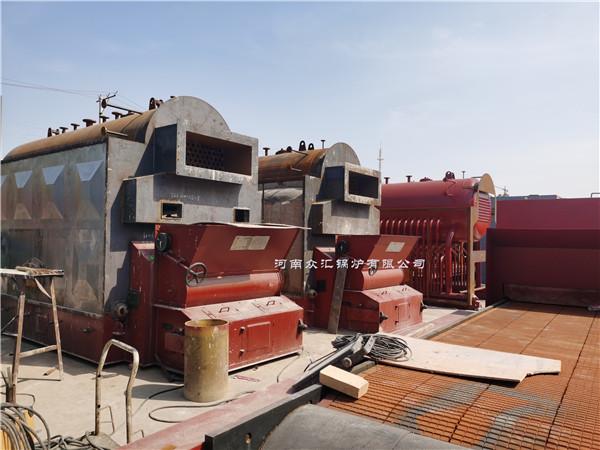

Caldeira de vapor de biomassa de grelha de corrente DZL Caldeira de coque azul

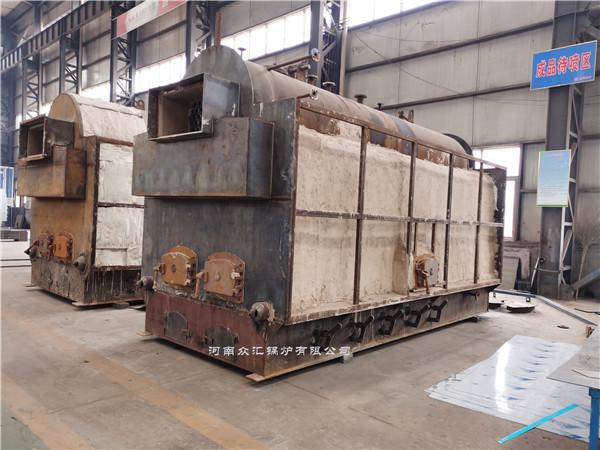

Caldeira a vapor de biomassa de cadeia DZL caldeira a vapor vertical de carvão de tambor único
Caldeira a vapor de biomassa de cadeia DZL caldeira a vapor vertical de carvão de tambor único
Caldeira a vapor de biomassa manual DZH, caldeira a vapor vertical de carvão com tambor único
Pacote de caldeira a vapor a carvão Parede do forno da caldeira de biomassa

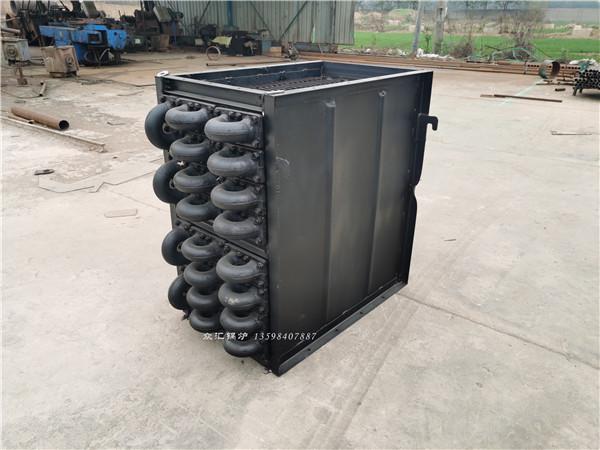

Economizador de caldeira a vapor de biomassa (mancal de pressão) - reduz a temperatura dos gases de escape e aumenta a temperatura da água de alimentação

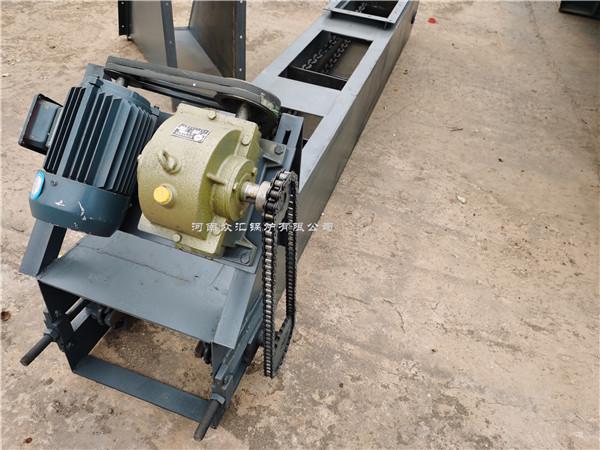

Removedor de escória de caldeira a vapor de biomassa (tipo raspador)

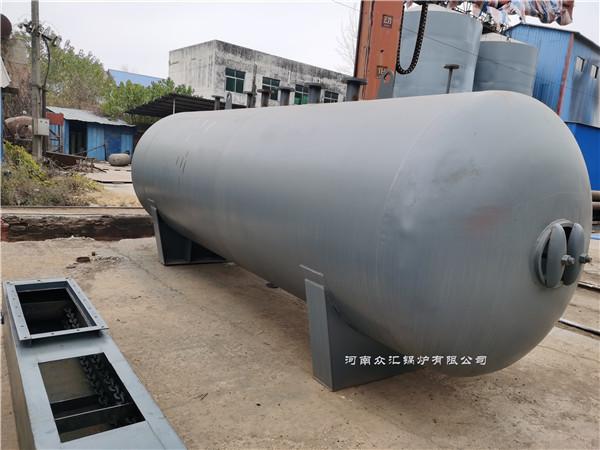

Tanque de armazenamento de vapor de caldeira a vapor de biomassa a carvão Tanque de armazenamento de vapor de 6 cúbicos Tanque de armazenamento de vapor de 10 cúbicos

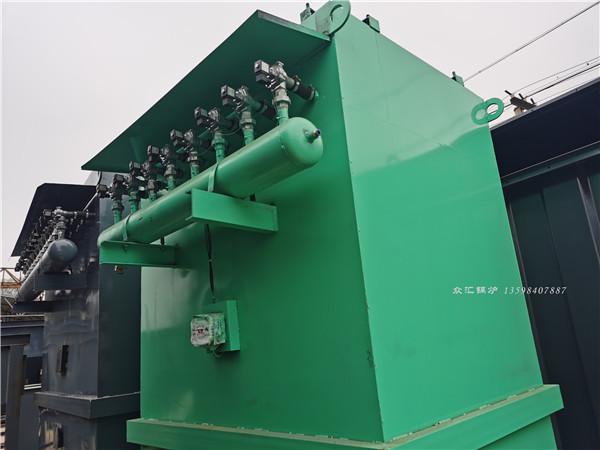

Filtro de manga para caldeira a vapor de biomassa a carvão

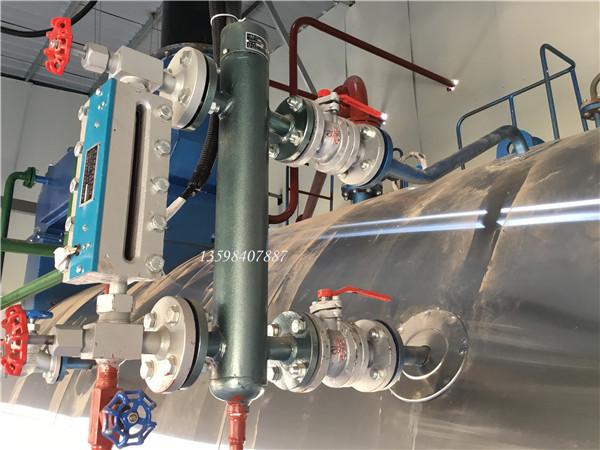

Medidor de nível de caldeira a vapor de biomassa a carvão, cilindro de eletrodo de nível de água

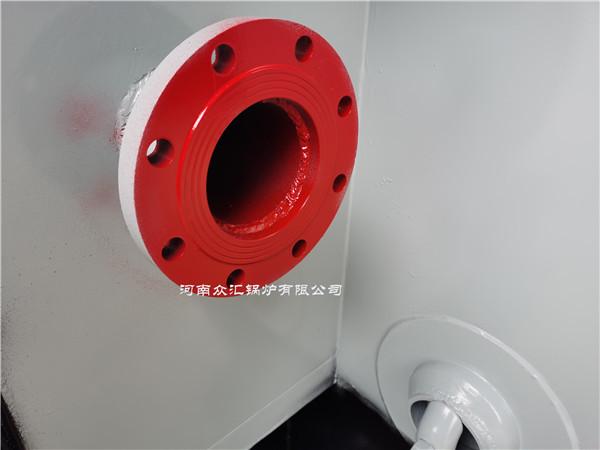

Caldeira a vapor com um cilindro e múltiplas saídas (vaso de pressão fixo)

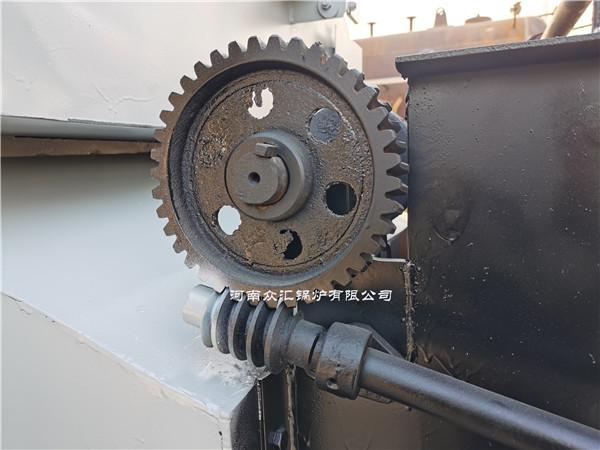

Ajustador de camada de carvão de caldeira a vapor de corrente (ajusta a espessura do combustível de acordo com as condições de combustão do combustível)

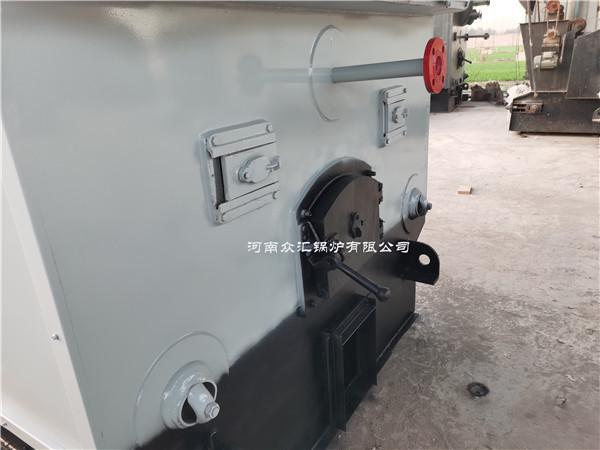

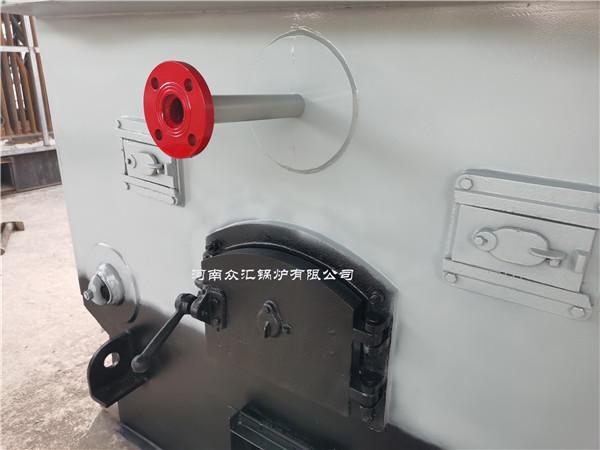

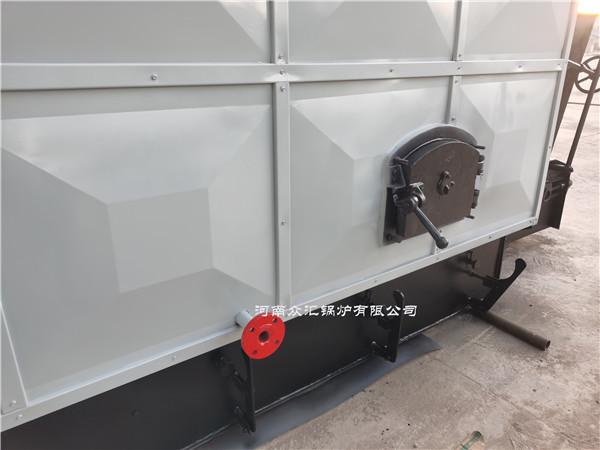

Porta de enchimento de carvão de caldeira a vapor de biomassa (porta de observação)
Saída de esgoto da caldeira de vapor de biomassa, saída de limpeza de cinzas, porta de observação
Saída de distribuição de ar secundário da caldeira de biomassa (assistência de combustão do soprador secundário)

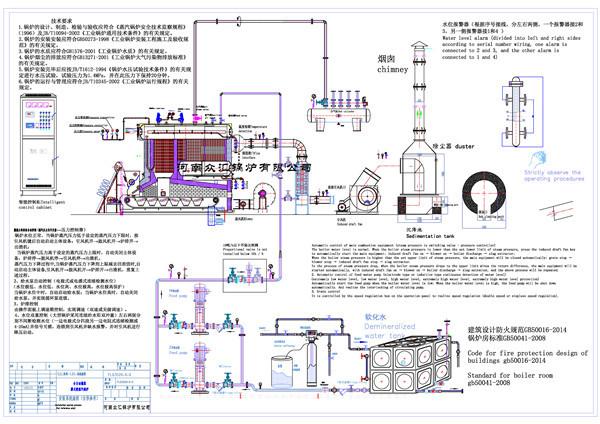

Fluxograma de instalação de caldeira a vapor de biomassa DZL; instalação de caldeira a vapor
