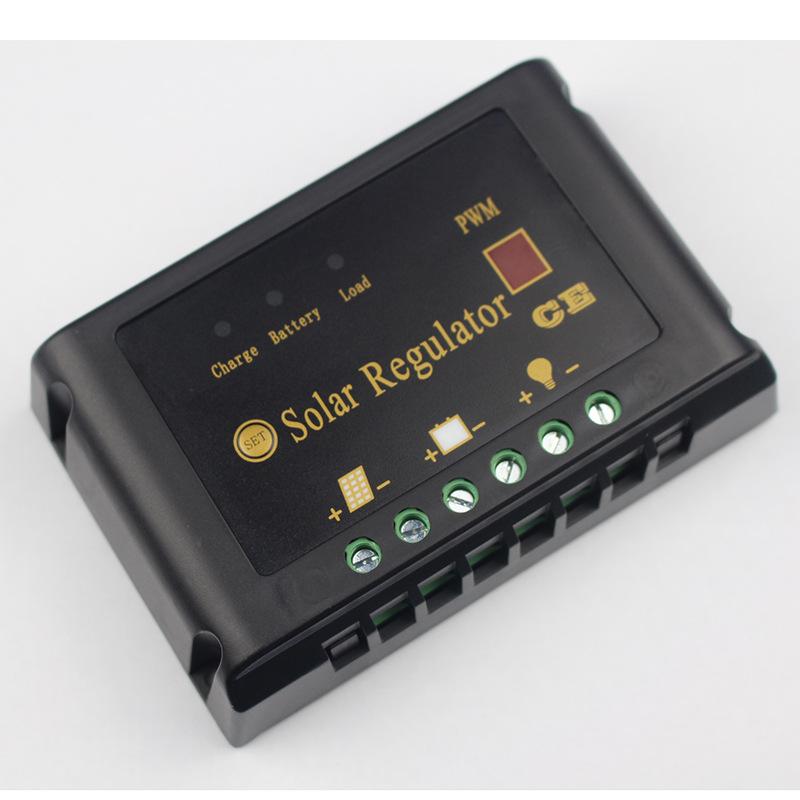

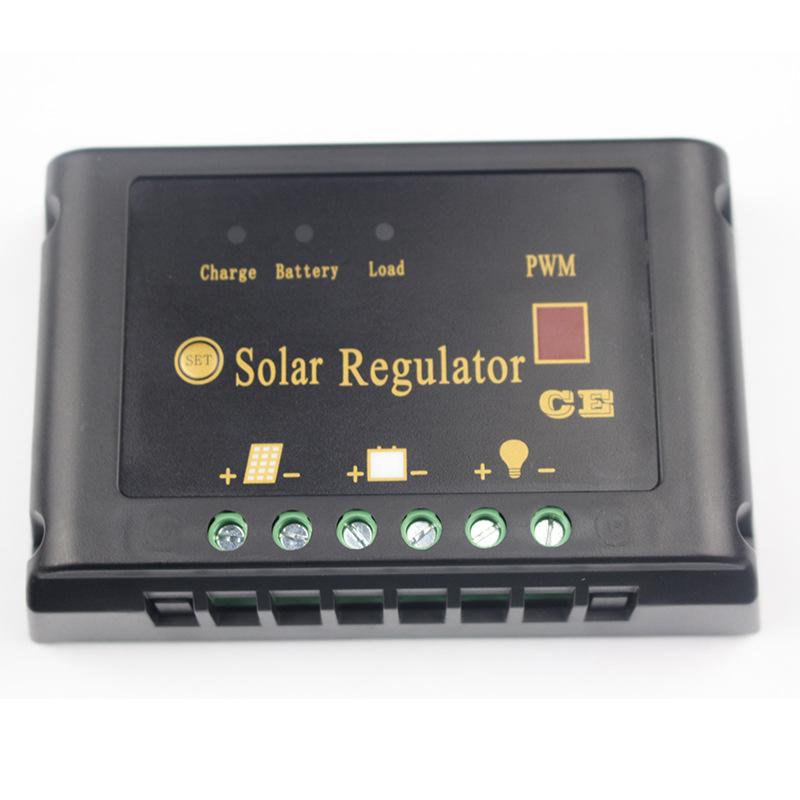

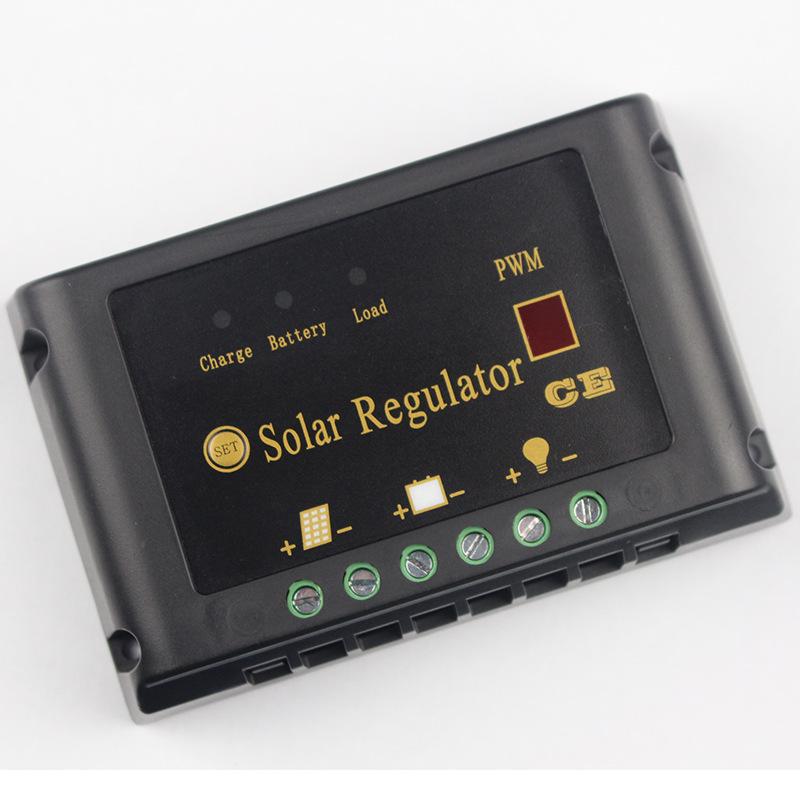

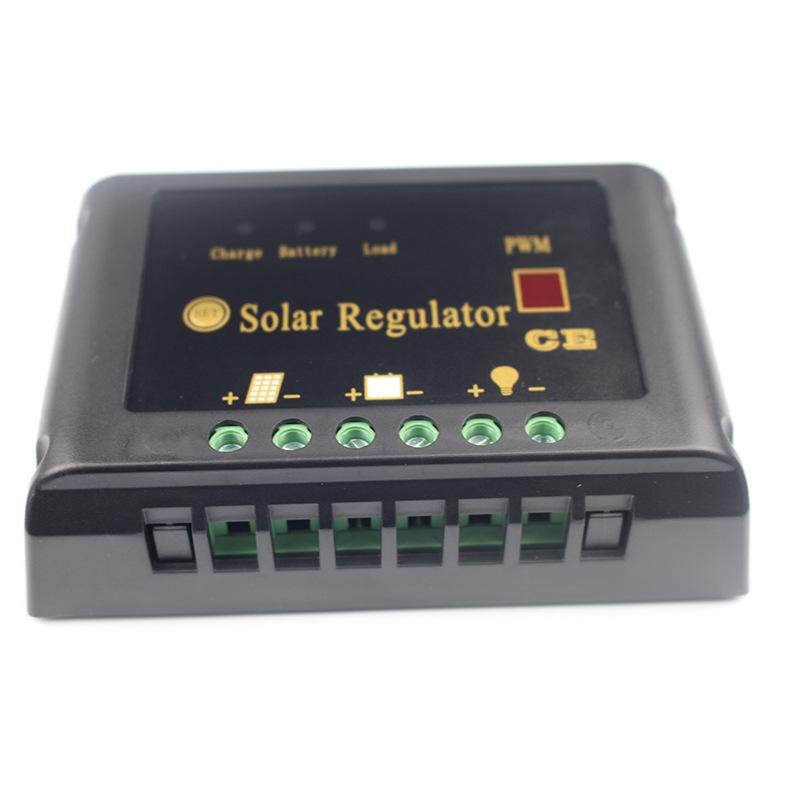

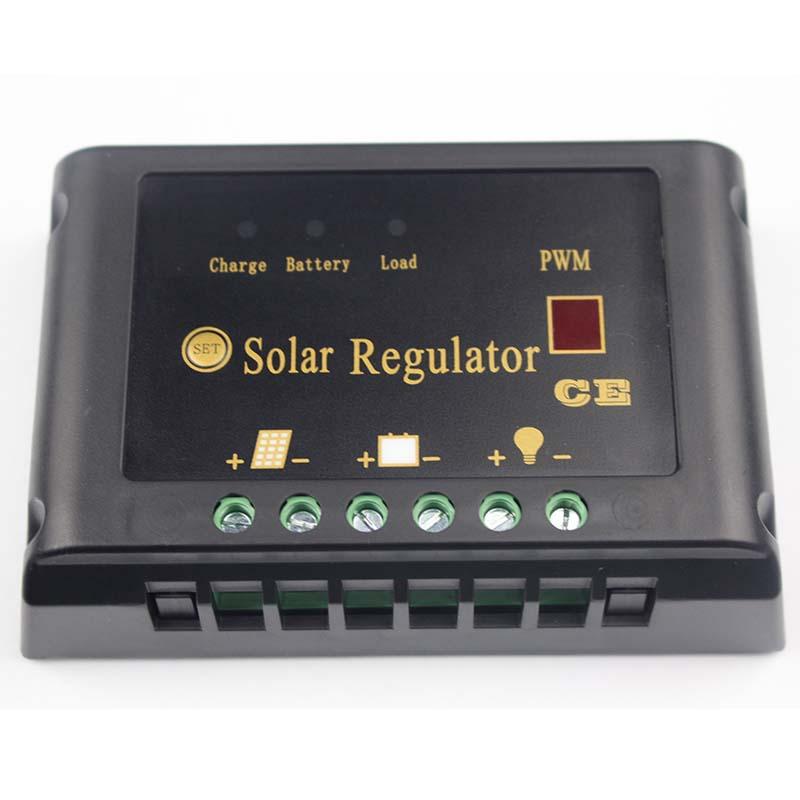

Modelo do controlador:

CM10A20A60VSeries

Corrente de carga nominal:

□5A □10A □15A □20A

Tensão do sistema:

60V

Perda de carga:

<20mA；

Tensão de entrada solar

90V

Queda de tensão no circuito de carga:

Não maior que 0.30V；

Queda de tensão no circuito de descarga

Não mais que 0,15 V

Aumentar a tensão de carga:

73,0 V±1,5%(Tempo de manutenção:60min)

equilibradoTensão de carregamento:

72,0 V±1,5% (Tempo de manutenção:60min)

Tensão de carga flutuante:

67,5 V±1,5%

Tensão de retorno de carga:

66,5 V±1,5%

Sobretensão de descarga:

54V±1,5%

Sobretensão de recuperação de descarga

64V±1,5%

método de controle:

Carregamento: modulação por largura de pulso PWM;

Identificar a voltagem durante o dia

28V±1,5%

Voltagem de identificação noturna

12V±1,5%

Temperatura de operação:

-35℃ a +65℃;

Nível de proteção

IP56

Tamanho da abertura externa

110 mm * 78 mm * 32 mm

Proteção contra sobrecarga e curto-circuito

1,5 vezes a corrente nominal 5 segundos de ação de proteção contra sobrecarga;Recuperar automaticamente após 5 minutos.Proteção contra curto-circuito ≥3 vezes a corrente nominal.
