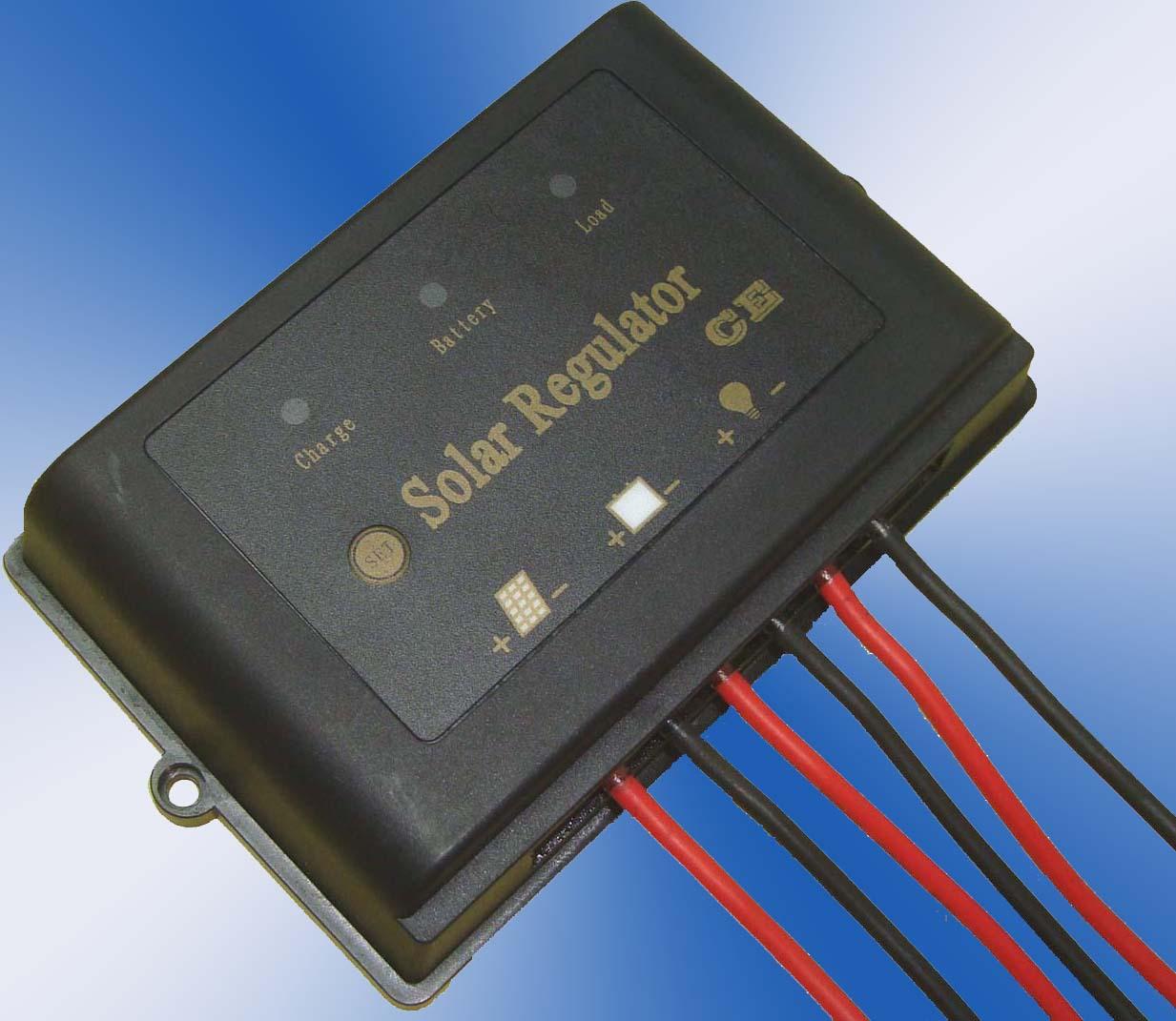

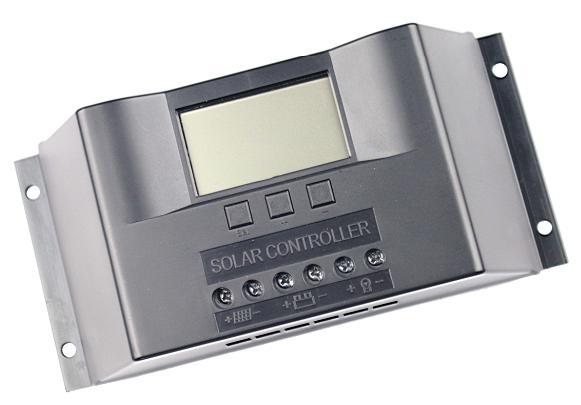

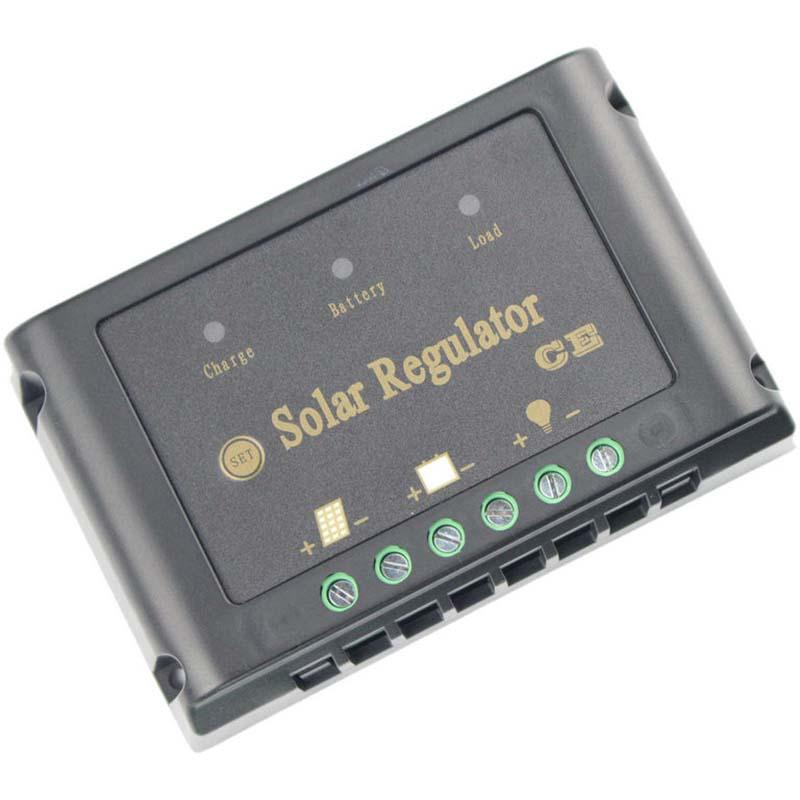

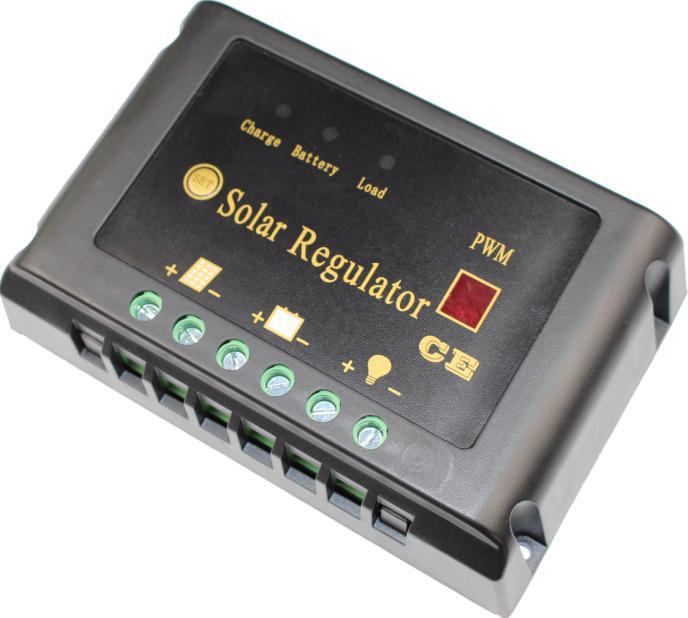

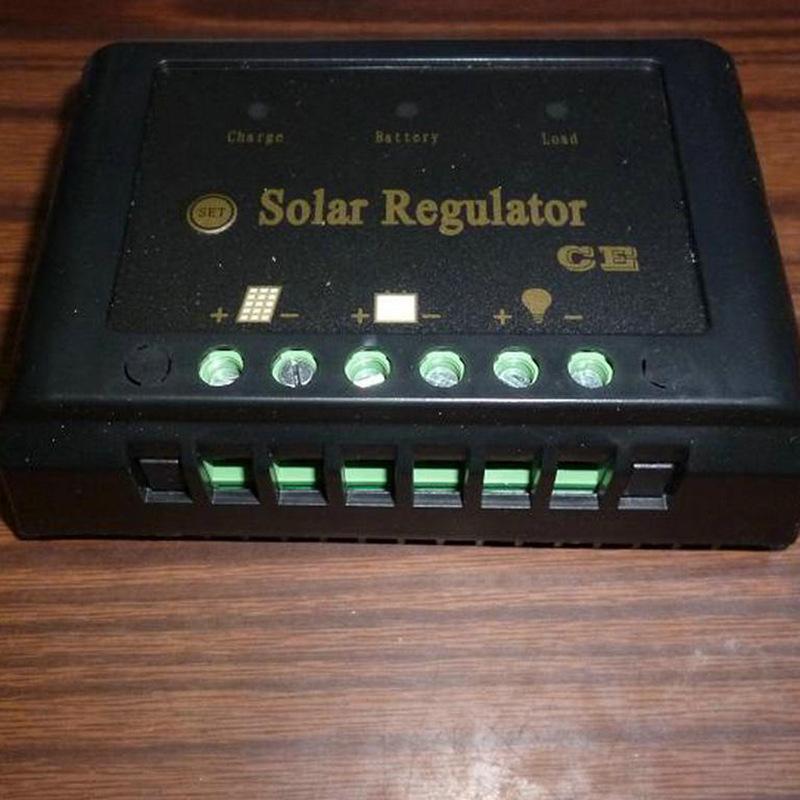

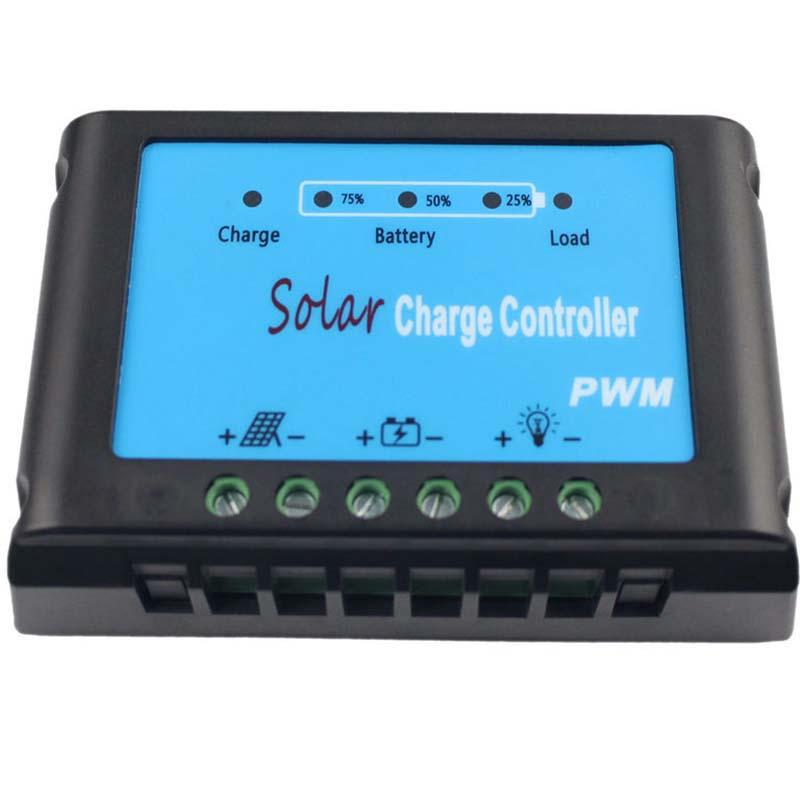

Controlador de sistema de energía solar, controlador de energía fotovoltaica, controlador de carga de sistema de iluminación pequeño

Modelo de Controlador:

CENTÍMETROserie

Corriente de carga nominal:

□5A □10A □15A □20A □30A

Voltaje del sistema:

□36V □48V

Corriente de carga nominal

□5A □10A □15A □20A □30A

Pérdida de carga:

≤2.8MA

Caída de voltaje del circuito de carga:

No más de 0.26V;

Caída de voltaje del circuito de descarga

No más de 0.15V

Protección contra sobrepresión:

17V；×3/36V； ×4/48V

Sobrecarga, protección contra cortocircuitos

La protección contra sobrecarga se activa a 1.25 veces la corriente nominal durante 60 segundos y a 1.5 veces la corriente durante 5 segundos, y la protección contra cortocircuito se activa cuando la corriente es mayor a 3 veces

Aumentar el voltaje de carga:

14.6V; ×3/36V ×4/48V (tiempo de mantenimiento: 55min) (solo se activa cuando ocurre una descarga excesiva)

Voltaje de carga directa:

14.4V; ×3/36V ×4/48V (tiempo de mantenimiento: 55min)

Voltaje de carga de flotación:

13.6V; ×3/36V ×4/48V (tiempo de mantenimiento: hasta que el voltaje de retorno de carga disminuya para activarse)

Voltaje de retorno de carga:

13.2V；×3/36V ×4/48V

Voltaje de retorno por sobredescarga:

12.6V；×3/36V ×4/48V

Subtensión:

12.0V；×3/36V ×4/48V

Voltaje de sobredescarga:

11.1V；×3/36V ×4/48V

Compensación de temperatura:

-4.5mv/℃/2V (impulso, carga directa, carga flotante, compensación de voltaje de retorno de carga);

método de control:

Carga: Modulación por ancho de pulso PWM;

Temperatura de funcionamiento:

otro

Peso (bruto)/juego

200 gramos

Tamaño del producto

118*78*32.5

Nivel de protección

otro

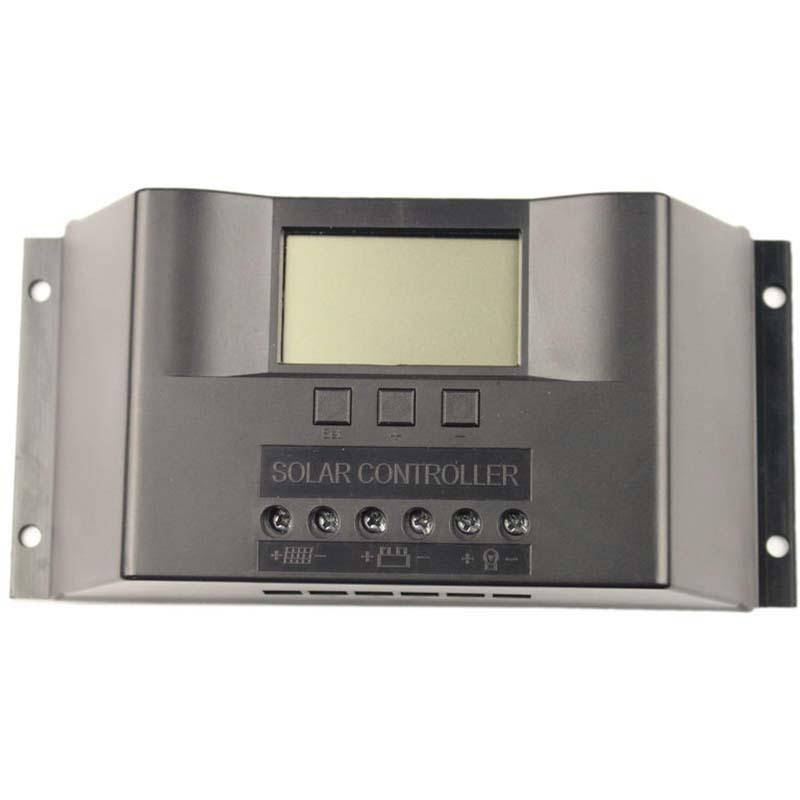

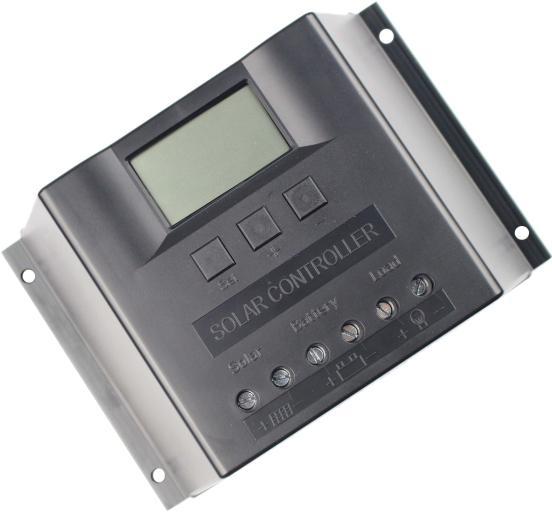

modelo

parámetro

CM 40 50 6024V48V

modelo

parámetro

CM40 50 6024V48V

Corriente nominal de funcionamiento

50A 60A

50A 60A

Número de línea de instalación

≤3# AWG(25mm)

Tensión nominal de trabajo

12 V/24 V

48 V

Temperatura de funcionamiento

otro

Voltaje del panel solar

≤50 V

≤100 V

Temperatura de almacenamiento

otro

voltaje de carga flotante

13.7V/27.4V

54.8V

Requisitos de humedad

≤90％,Sin condensación

Protección contra subtensión

10.7V/21.4V

42.8V

Dimensiones

130 mm×188 mm×62mm

Recuperación de subtensión

12.6V/25.2V

50.4V

Espaciado de los orificios de montaje

98 mm×178 mm--Φ5

Pérdida de carga

＜30 mA

peso

590 gramos

Caída de presión del circuito

≤200 mV

Modo de carga

Modo PWM

Compensación de temperatura

-4mV/Celda/℃

Modelo de parámetros

CM2024Z

CM3024Z

CM2048

CM3048

Modelo de parámetros

CM3024Z

CM3048

Corriente nominal de funcionamiento

20A

30A

20A

30A

Número de línea de instalación

≤7# AWG (16mm)

Tensión nominal de trabajo

12 V/24 V

48 V

Temperatura de funcionamiento

otro

Voltaje del panel solar

≤50V

≤100 V

Temperatura de almacenamiento

otro

voltaje de carga flotante

13.8V/27.6V

55.2V

Requisitos de humedad

otro

Protección contra subtensión

10.7V/21.4V

42.8V

Dimensiones

90 mm×188 mm×48 mm

Recuperación de subtensión

12.5V/25.0V

50.0V

Espaciado de los orificios de montaje

60 mm×178 mm --Φ5

Pérdida de carga

≤30 mA

≤

peso

360 gramos

Caída de presión del circuito

≤170mV

≤

Modo de carga

Modo PWM

Compensación de temperatura

-4mV/Celda/℃

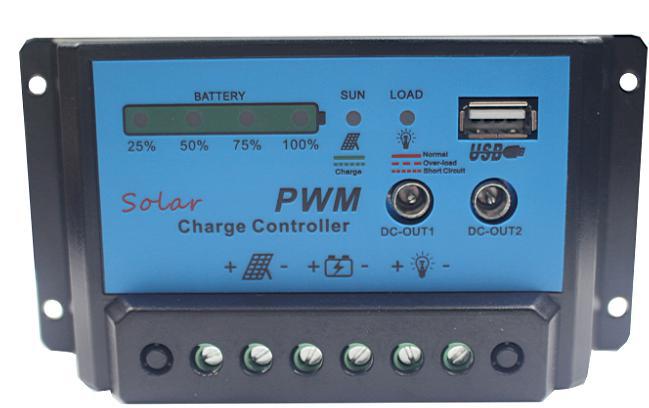

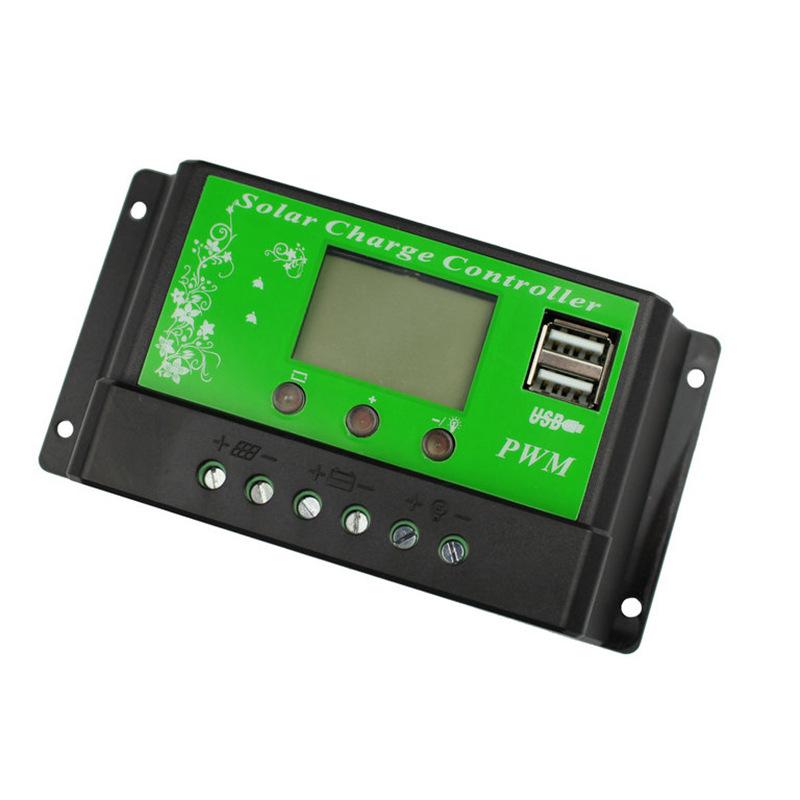

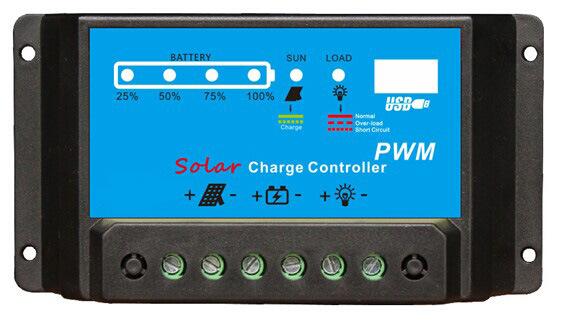

modelo

SCP1210

SCP1220

SCP110

SCP120

Voltaje del sistema

12 V

Corriente de carga nominal

10A

20A

10A

20A

Corriente de descarga nominal

10A

20A

10A

20A

Voltaje fotovoltaico máximo

21 V

Caída de voltaje del circuito de carga

<0.2V

Caída de voltaje del circuito de descarga

<0.25V

Aumentar el voltaje de carga

14,6 V

Voltaje de carga directa

14,5 V

Voltaje de carga de voltaje constante

14.2V PWM

voltaje de carga flotante

13,8 V

Voltaje de recuperación de carga

13.0V

Tensión de corte de descarga

11.2V

Tensión de recuperación de descarga

12,6 V

corriente de espera

<10 mA

Compensación de temperatura

N/C

Salida USB

5 V 3 A

N/C

Temperatura de funcionamiento

otro

tamaño y peso

133*70*35mm /150g

Modelo de Controlador:

Serie CM10A20A60V

Corriente de carga nominal:

□5A □10A □15A □20A

Voltaje del sistema:

60V

Pérdida de carga:

<20mA；

Voltaje de entrada solar

90V

Caída de voltaje del circuito de carga:

No más de 0.30V;

Caída de voltaje del circuito de descarga

No más de 0.15V

Protección contra sobrepresión:

80V；±1.5%

Recuperación de sobrepresión

75V±1.5%

Aumentar el voltaje de carga:

73.0V±1.5% (tiempo de mantenimiento: 60min)

Voltaje de carga de ecualización:

72.0V±1.5% (tiempo de mantenimiento: 60min)

Voltaje de carga de flotación:

67.5V±1.5%

Voltaje de retorno de carga:

66.5V±1.5%

Voltaje de sobredescarga:

54V±1.5%

Voltaje de recuperación por sobredescarga

64V±1.5%

método de control:

Carga: Modulación de ancho de pulso PWM;

Identificar voltaje durante el día

28V±1.5%

Voltaje de Identificación Nocturna

12V±1.5%

Temperatura de funcionamiento:

otro

Nivel de protección

otro

Tamaño de apertura exterior

110mm*78mm*32mm

Sobrecarga, protección contra cortocircuitos

Protección contra sobrecarga de 1.5 veces la corriente nominal durante 5 segundos; se recupera automáticamente después de 5 minutos, protección contra cortocircuito ≥3 veces la corriente nominal.
