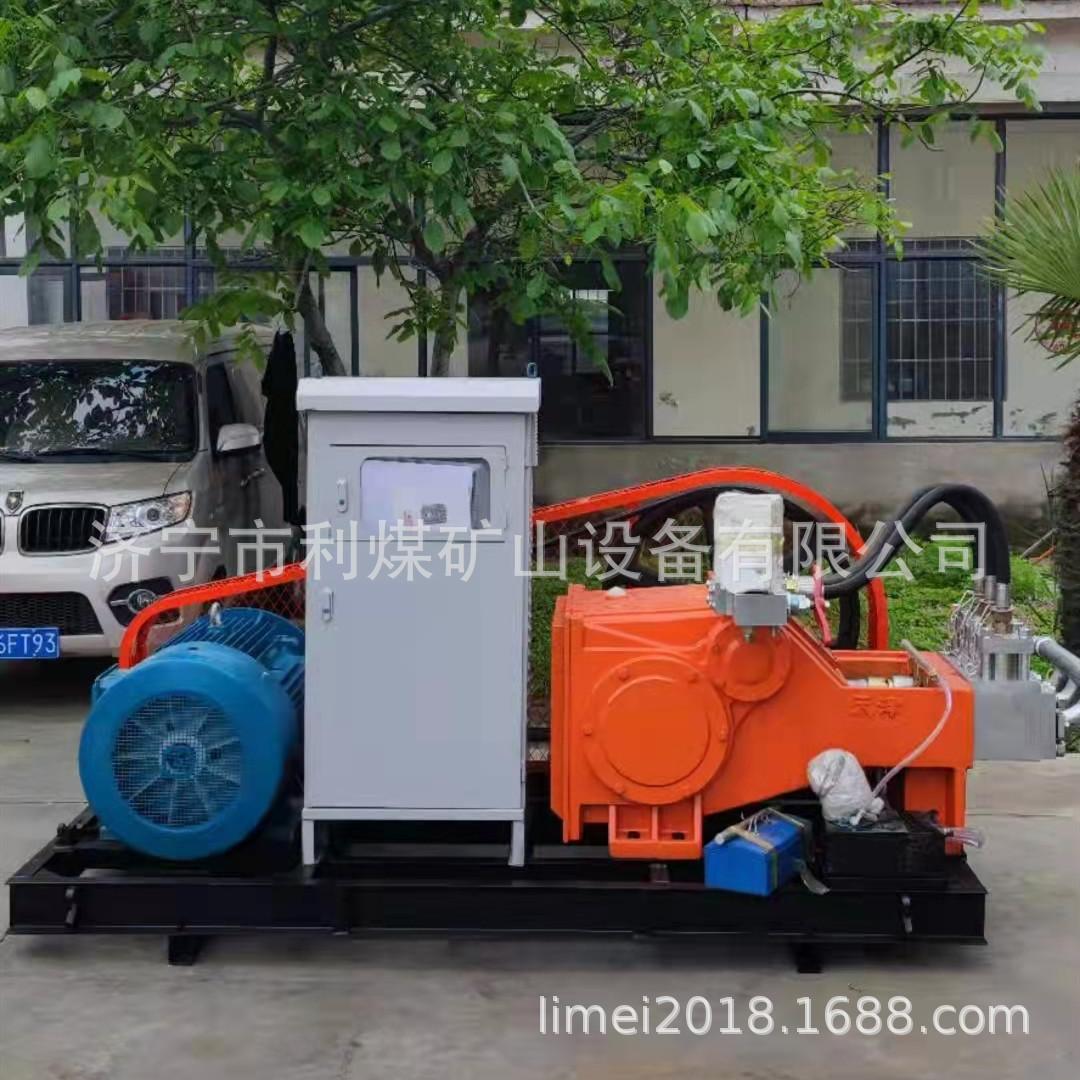

A bomba de rejuntamento de três cilindros de frequência variável GPB300-15 (doravante denominada bomba de êmbolo GPB/300) é uma bomba de rejuntamento horizontal de ação simples e reciprocante. A bomba adota motor de frequência variável e dispositivo de controle inversor, que pode realizar regulação de velocidade contínua de pressão e vazão. A estrutura do êmbolo tem alta pressão, substituição conveniente e rápida de vedações e é equipada com circulação de circuito fechado de óleo, que desempenha um papel na lubrificação e resfriamento do êmbolo, estendendo muito a vida útil da vedação. A transmissão por correia em V tem as características de operação suave e silenciosa, absorção de vibração e mitigação de choque. Quando sobrecarregada, ocorre deslizamento relativo entre a correia de transmissão e a polia sem danificar outras peças, o que desempenha um papel protetor. A bomba pode transportar água limpa, lama e pasta de cimento e é usada principalmente para projetos de construção de rejuntamento de estradas, pontes, rejuntamento de fundação de estacas, represas, minas e edifícios altos. É adequado para transportar fluido de lavagem (lama, água limpa, líquido saponificado) para o furo de perfuração e injeção de pasta de cimento de média e baixa pressão em projetos de perfuração de núcleo geológico.
A bomba também pode ser produzida como um modelo especial de acordo com as necessidades do usuário (precisa ser especificado ao fazer o pedido). Como as bombas de lama produzidas estão sendo constantemente aprimoradas, a descrição neste manual pode ser ligeiramente diferente do produto real. Preste atenção à diferença ao usá-lo.
2 Os principais parâmetros técnicos
(Tabela 1)
|
seqüência Número |
Os principais parâmetros técnicos |
número valor |
um Pedaço |
|
1 |
Número do cilindro |
3 |
individual |
|
2 |
Diâmetro do êmbolo |
80 |
milímetros |
|
3 |
curso do êmbolo |
100 |
milímetros |
|
4 |
Diâmetro do tubo de sucção |
64 |
milímetros |
|
5 |
Diâmetro do tubo de drenagem |
32 |
milímetros |
|
6 |
Potência do motor |
15 |
KW |
|
7 |
Modelo de motor correspondente |
YE2VP132M-4 |
/ |
|
8 |
Velocidade do motor |
1440 |
rpm |
|
9 |
Fluxo |
0~300 |
L/min |
|
10 |
pressão predefinida |
6 |
MPa |
|
11 |
Dimensões |
2100×920×900 |
milímetros |
|
12 |
peso |
700 |
Kg |
3 Estrutura e características da bomba

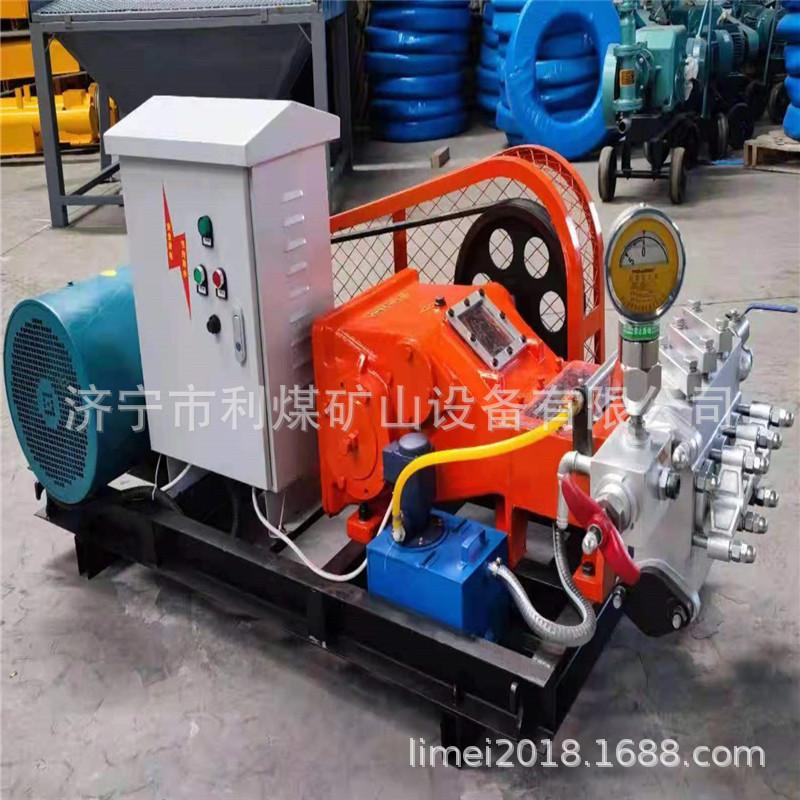

A bomba de êmbolo GPB/300 é composta principalmente de conjunto de cabeçote de bomba, conjunto de cárter, motor, estrutura de bomba, sistema de lubrificação de bomba de óleo, câmara de ar, manômetro, correia em V e tampa de polia, caixa de controle elétrico, etc. (Consulte a Figura 1 do Apêndice para obter detalhes)
