Fornecimento Direto da Fábrica Montado na Parede Bwd-3K330C Termostato de Transformador a Seco Ventoinha de Refrigeração Caixa de Monitoramento de Temperatura

Fornecimento direto da fábrica montado na parede BWD-3K330C tipo seco transformador termostato ventilador de refrigeração caixa de monitoramento de temperatura

1. Visão geral do produto:

BWDK-XKY3K320Caixa de controle de temperatura de microcomputador para transformador tipo seco(AbreviaçãoCaixa de controle de temperatura variável seca) é uma nova geração de controlador de temperatura de microcomputador multifuncional projetado por nossa empresa para a operação confiável de transformadores de potência do tipo seco resfriados a ar. Ele usa três (quatro) resistores térmicos de platina NTC embutidos nas bobinas de enrolamento trifásicas (ou núcleo de ferro) do transformador de potência do tipo seco para detectar o aumento de temperatura das bobinas do transformador de potência do tipo seco e controla automaticamente o início e a parada do ventilador de resfriamento, alarme de sobretemperatura e até mesmo o disparo de sobretemperatura de acordo com o aumento de temperatura para garantir a operação segura do transformador de potência do tipo seco.bomdeO computador de chip único RISC combinado com a tecnologia de armazenamento e ajuste I2C, projetado de acordo com o padrão JB/T7631, faz com que o termostato tenha as características de estrutura simples, operação confiável e forte capacidade anti-interferência. Ao mesmo tempo, o termostato também tem uma função de "caixa preta", que pode registrar quedas de energiahoraA temperatura de três ou quatro pacotes de enrolamento e o estado de trabalho da máquina.Em termos de anti-interferência, o instrumento tem medidas anti-interferência otimizadas no design e pode usar software para monitorar o status de trabalho do termostato em tempo real. Em termos de uso, o instrumento também é simples de operar, fácil de instalar e fácil de manter.

 Outros modelos de produtos:BWDK-XKY3K320UMBWDK-XKY3K320BBWDK-XKY3K320PqBWKD-XKY4K320 BWDK-XKY4K320ABWDK-XKY4K320BBWDK-XKY4K320P

dois,Introdução à função do produto

  1, detecta e exibe a temperatura do enrolamento do pacote de fios trifásicos (núcleo de ferro) ou exibe apenas a temperatura do enrolamento de fase mais alta no enrolamento do pacote de fios trifásicos (núcleo de ferro). Ao exibir, cada fase exibe cerca de8Segundo.
2, Alarme sonoro e luminoso de falha: Quando o sensor falha, o correspondenteA、B、CA luz indicadora de falha acende, a máquina emite um sinal sonoro e os contatos de alarme são conectados. O visor mostraX—Err,XIndica uma fase defeituosa.
3, Função de partida e desligamento do ventilador: Quando a temperatura de uma fase no enrolamento trifásico atinge o valor de temperatura de partida do ventilador definido, o ventilador inicia automaticamente, e a luz indicadora do ventilador acende quando o ventilador inicia. Quando a temperatura de nenhuma fase no enrolamento trifásico é maior que o valor de desligamento do ventilador definido, o ventilador desliga automaticamente. Quando nenhum sensor está conectado, o ventilador está no estado de partida.
4, Função de alarme de superaquecimento: quando a temperatura de uma fase no enrolamento do fio trifásico atinge a temperatura definida para alarme de superaquecimento, o termostato emitirá um alarme sonoro e visual e conectará o terminal de saída do alarme para fornecer um sinal de comutação para enviar um alarme sonoro e visual para o gabinete de controle remoto.
5, Função de disparo automático: Quando uma fase dos três conjuntos de enrolamentos de fio atinge o valor de temperatura de disparo definido, o termostato conecta o terminal de saída de disparo para fornecer um sinal de comutação ao gabinete de controle remoto para iniciar o circuito de disparo. (Para evitar o disparo causado por fatores acidentais, há um circuito de disparo especial.)6Satraso).
6, Início e parada manual da função do ventilador: Pressione o botão do ventilador para iniciar o ventilador e pressione o botão do ventilador novamente para pará-lo. Se o ventilador for iniciado manualmente, mas não interrompido manualmente, o ventilador iniciará por cerca de15Desliga automaticamente após minutos.
71. Função de detecção de tempo do ventilador: Para evitar que o ventilador enferruje e bloqueie devido à não inicialização de longo prazo, uma função de detecção de tempo do ventilador é especialmente definida. O tempo de início do tempo pode ser definido dentro de um intervalo de0-199Quando o valor definido é atingido, o termostato detecta automaticamente e liga o ventilador por cerca de2Minutos, entre000Esta função é cancelada quando
8、“Caixa preta”Função: Ele pode registrar a temperatura do enrolamento do pacote de fios trifásicos (núcleo de ferro) do termostato quando ele está desligado, bem como o status de funcionamento da unidade.
9Todas as configurações de temperatura podem ser definidas diretamente tocando nas teclas do painel. Para evitar que pessoas não autorizadas definam a temperatura, o termostato tem uma senha. Somente quando a senha é inserida corretamente a temperatura pode ser definida. Caso contrário, ela só pode ser visualizada, mas não definida.

Fornecimento direto da fábrica montado na parede BWD-3K330C tipo seco transformador termostato ventilador de refrigeração caixa de monitoramento de temperatura

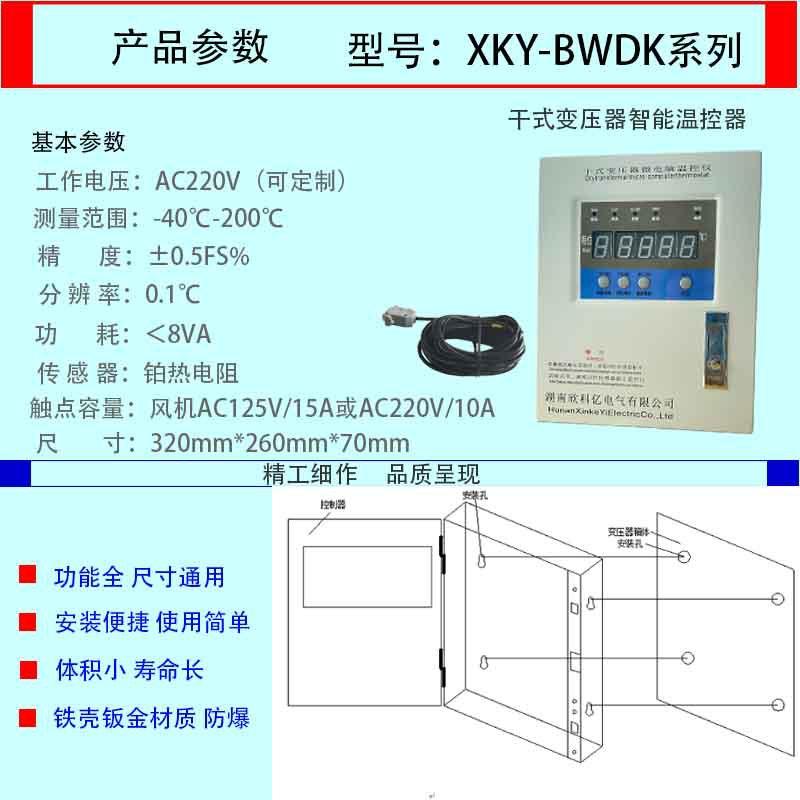

três, Indicadores técnicos:
1. Condições de uso

Temperatura ambiente:-10℃～+55℃; Temperatura relativa:5-95%; Pressão atmosférica:60-160 KPa;Tensão operacional:CA 170-CA 250 V(48-60Hz）

2. Faixa de medição:-40,0-200℃

3. Resolução:0,1℃

4. Precisão de medição: ±1℃

5. Precisão de controle: ±1℃

6. Consumo de energia:8VA

7. Peso:3Kg

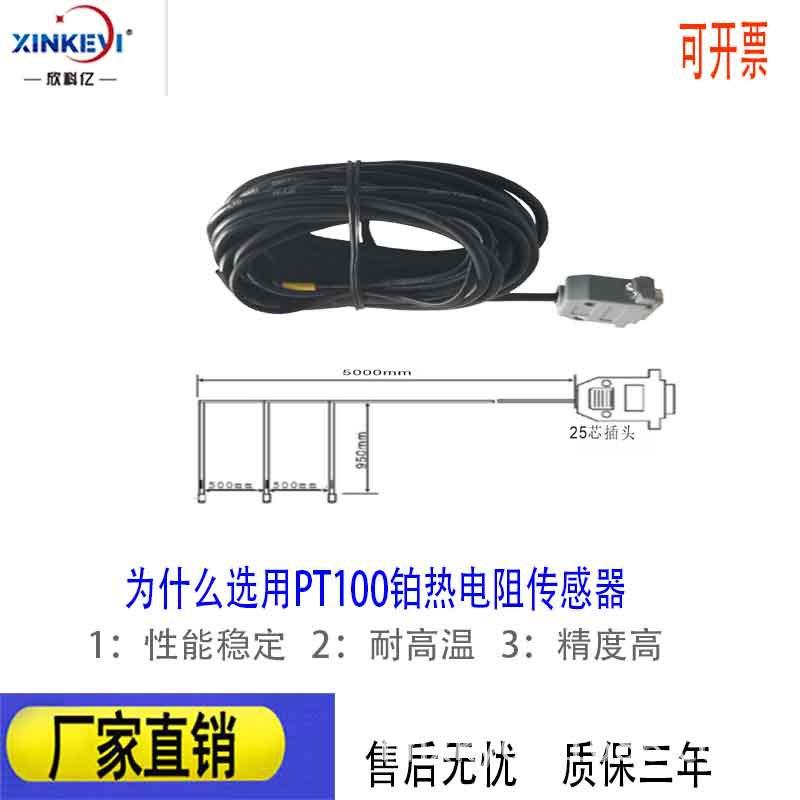

8. Parâmetros do sensor:Pt100/Resistor térmico de platina

9. Desempenho anti-interferência: em conformidade comJB/T7631padrão

10. Capacidade de contato

ventoMáquina: AC125V/10A ouAC220V/7AVentilador ativo trifásico ou monofásicoAC220V/10AUm grupo

Alarme de sobretemperatura:AC125V/10A ouAC220V/7AUm grupo

Viagem por excesso de temperatura:AC125V/10A ouAC220V/7AUm grupo

11. Dimensões do equipamento: 320*260*78milímetros,InstalarTamanho do furo:280*160milímetros,Montagem na parede

Quatro、 Escopo de aplicação:

 ✬Gabinete de comutação de alta tensão de 10 KV Gabinete de comutação de alta tensão de 6 KV Gabinete de rede de anel de alta tensão

✬ Gabinete central de alta tensão interno, gabinete de partida de alta tensão, gabinete de distribuição de alta e baixa tensão, gabinete de comutação de baixa tensão

✬ Gabinete de distribuição de baixa tensão: GGD, GCK, GCS, MNS, PGL

✬ Transformador MBS SCB10 e SCB11 Transformador tipo seco

✬ Caixa de distribuição de iluminação da sala de distribuição caixa de distribuição de subestação tipo caixa gabinete de extinção de arco

✬ Armário central com carrinho HMS12 KYN28-12 e outros campos.

cinco,Diagrama de fiação

 Fornecimento direto da fábrica montado na parede BWD-3K330C tipo seco transformador termostato ventilador de refrigeração caixa de monitoramento de temperatura

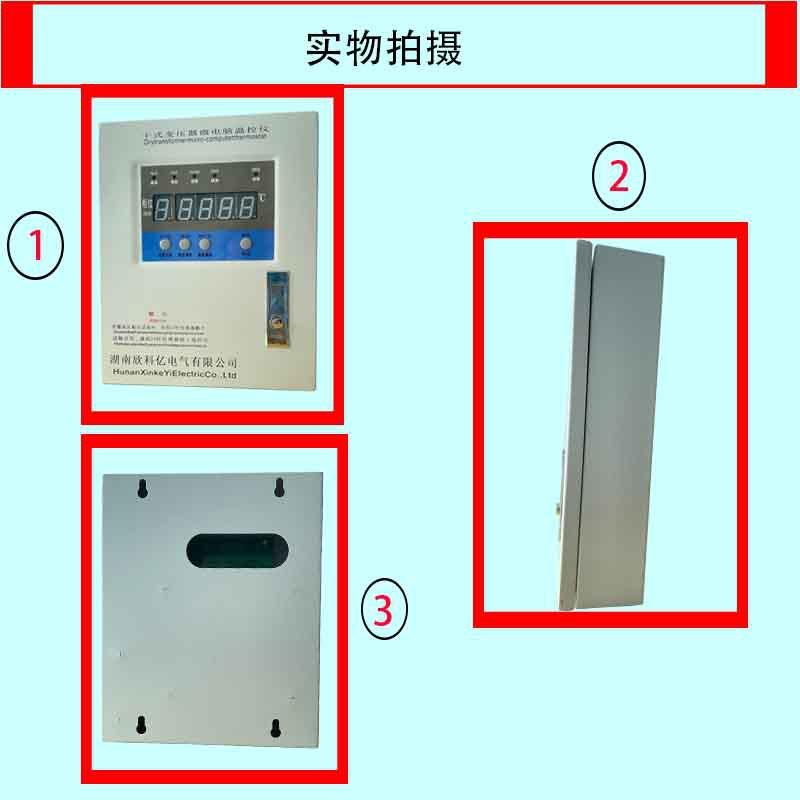

seis、Imagem física

O conteúdo acima éBWDK-XKY3K320Termostato de transformador tipo secoPara obter informações mais básicas, consulte a Xinkeyi Electric se precisar de mais informações sobre o produto.
