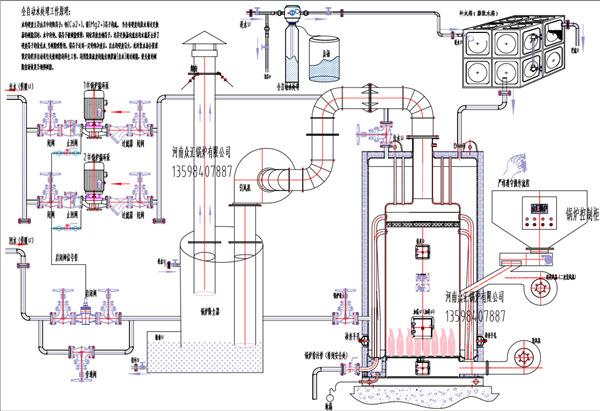

Fluxograma de instalação de caldeira de água quente a pellets de biomassa (aquecimento) - água amaciada da caldeira, bomba de circulação de água, tanque de expansão de água, coletor de pó, chaminé, etc.
Fluxograma de instalação de caldeira de água quente a pellets de biomassa (aquecimento) - água amaciada da caldeira, bomba de circulação de água, tanque de expansão de água, coletor de pó, chaminé, etc.

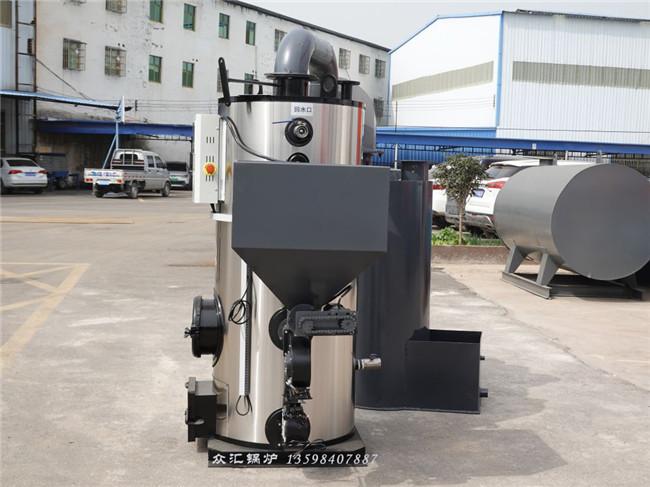

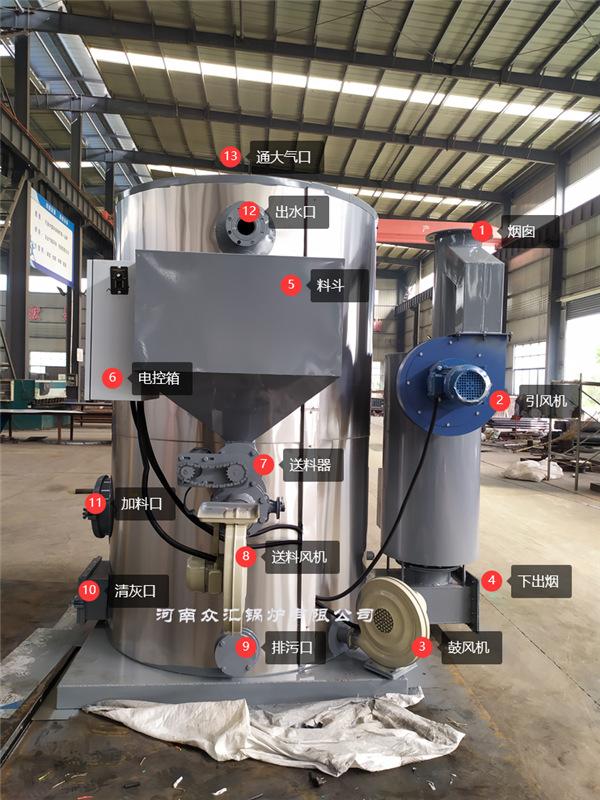

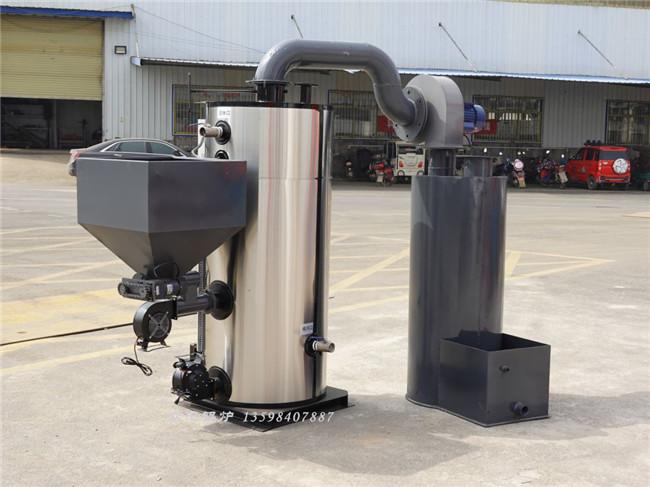

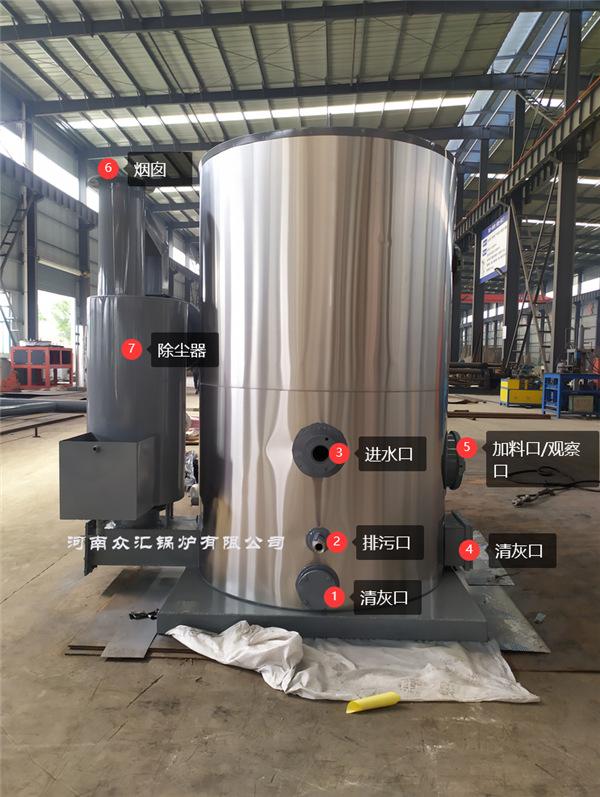

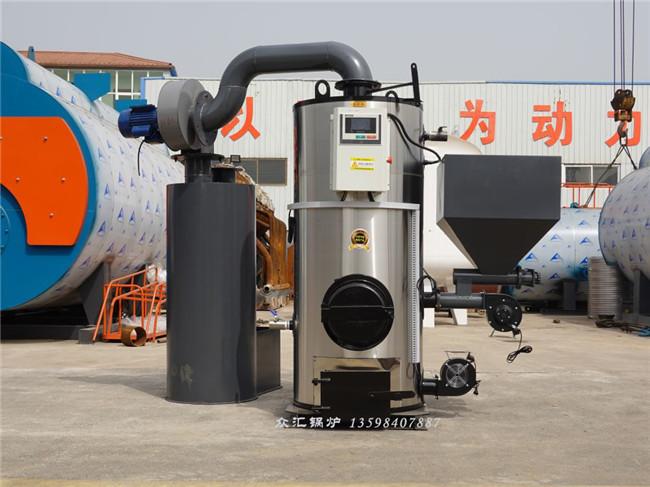

1. 0,35 MW lista de caldeiras de água quente de biomassa: caldeiras de água quente de pellets de biomassa para fazendas Aquecimento vertical de pressão normal de 0,35 MW
|
número de série |
Nome do dispositivo |
Especificações e modelos |
quantidade |
|
1 |
Caldeira de água quente de biomassa |
modelo:CLHG0.0.35-85/60-T Combustível de projeto: pellets de biomassa,IICarvão betuminoso, lenha Potência térmica nominal: 350KW Pressão do trabalho:0 MPa Material: aço carbono Eficiência térmica:85% Consumo de combustível:60 kg/h-100 kg/h fonte de energia:380 V 50 Hz Modo de controle: controle inteligente de microcomputador Proteção de segurança: falta de água, temperatura excessiva, tubo de conexão atmosférica tamanho:1550×1400×2600 mm peso:2T Saída de esgoto:DN40 Entrada e saída:DN80 Embalagem: aço inoxidável espelhado |
1torre |
|
2 |
Gabinete de controle de computador |
Especificações do gabinete principal:HXDK-0,5 |
1torre |
|
3 |
Dispositivo de tremonha |
SLJ-1.0 |
1torre |
|
4 |
Ventilador de alimentação |
150FLJ7-2N2 |
1torre |
|
5 |
Motor de alimentação |
6GU-100 KB |
1torre |
|
6 |
Soprador de grelha |
150FLJ7-2N2；330W |
1torre |
|
7 |
Ventilador centrífugo de tiragem induzida |
6-41-4.0A；3KW |
1torre |
|
8 |
coletor de pó |
CCQ-0.7 |
1torre |
|
9 |
Tanque de expansão |
DN500 |
1torre |
|
10 |
chaminé |
Φ325 |
7arroz |
|
11 |
Válvula de saída |
DN50; Apoiando |
1torre |
|
12 |
Válvula de remanso |
DN50; Apoiando |
1torre |
|
13 |
Válvula de drenagem de esfera |
DN40; Apoiando |
1torre |
|
14 |
Válvula de flutuação |
DN25; Apoiando |
1torre |
|
15 |
Válvula de esfera de rosca interna |
DN25; Apoiando |
1torre |
|
16 |
Tubo de nível de líquido |
DN20; Apoiando |
1raiz |
|
17 |
Cópia do nível do líquido |
DN20; Apoiando |
1certo |
|
18 |
Porca de parafuso |
M12×50; Apoiando |
12definir |
|
19 |
Guia do usuário |
CLHG0.0.35-85/60-T |
1compartilhar |
|
20 |
Certificado |
CLHG0.0.35-85/60-T |
1compartilhar |
|
21 |
Placa de identificação |
CLHG0.0.35-85/60-T |
1compartilhar |
|
22 |
Bomba circulante |
Xangai; 3KW |
1torre |
|
23 |
Água amolecida |
1T/h; Tipo de fluxo; Runxin |
1definir |
