I. Visão geral

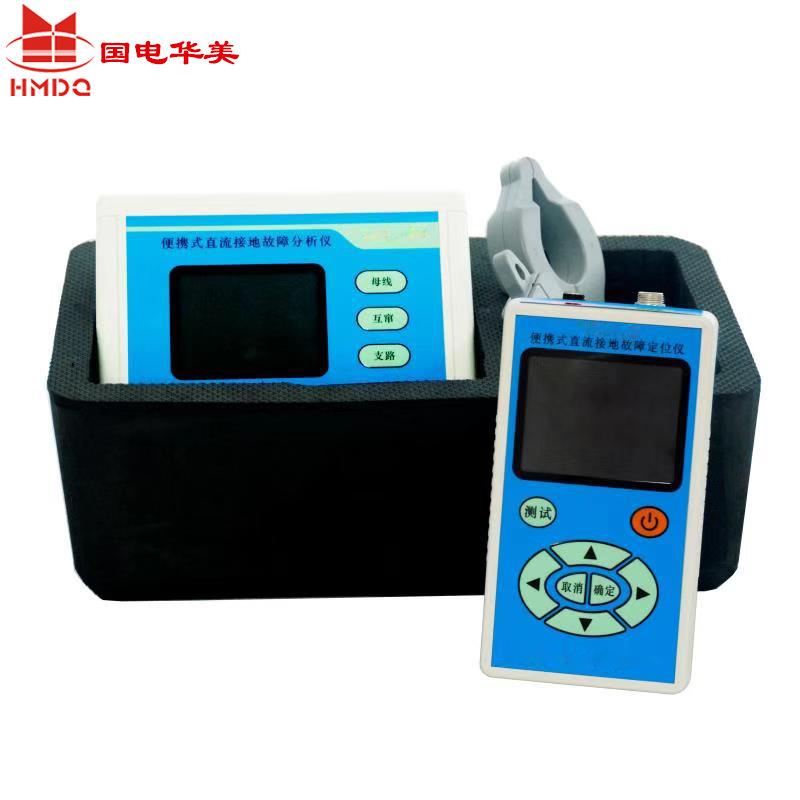

Atualmente, o problema central da detecção de falhas de aterramento da fonte de alimentação CC no sistema de energia é a grande interferência no local. Ao medir sob diferentes fontes de alimentação CC e diferentes condições de trabalho, o baixo desempenho anti-interferência leva a muitos produtos sendo mal medidos e mal julgados. Esta é a maior desvantagem desta série de produtos e o fenômeno mais comum. A razão pela qual nossos produtos podem rapidamente ganhar uma posição neste mercado é que eles resolveram com sucesso o problema de interferência. O localizador de falhas de aterramento CC portátil HM-B5 (com busca de loop) é desenvolvido e produzido usando tecnologia de processamento de avanço de fase e tecnologia de algoritmo de transferência de dados. Este produto está entre os dois principais tipos de online e portátil. O método de uso é portátil e o desempenho é online. O instrumento tem as características de alta sensibilidade de detecção, forte capacidade anti-interferência, tamanho pequeno, peso leve e fácil uso. Ao procurar falhas de aterramento do sistema CC, não há necessidade de desconectar a fonte de alimentação, e o ponto de aterramento pode ser localizado. O instrumento pode detectar o valor da resistência de aterramento e a direção de aterramento do sistema CC, fornecendo um instrumento de detecção de alta precisão, adequado e confiável para a busca e localização de falhas de aterramento em sistemas de energia CC.

2. Principais características do produto

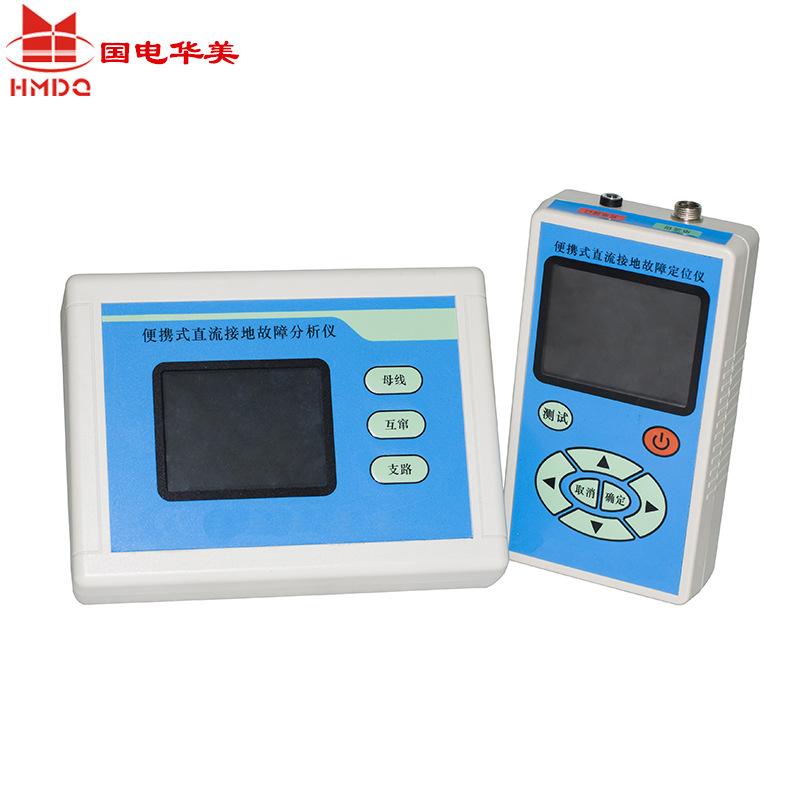

1. O instrumento é dividido em um transmissor de sinal (analisador) e um receptor (localizador). O analisador é alimentado diretamente do barramento, sem a necessidade de CA externo ou energia da bateria, tornando a operação mais conveniente.
2. Ele resolve todas as falhas, como aterramento virtual com isolamento ruim, aterramento de alta resistência, aterramento multiponto, aterramento de ponto único, aterramento de baixa resistência, aterramento direto, aterramento de linha mista, aterramento de loop, aterramento de capacitor, aterramento CA, aterramento de isolamento de transistor, etc.
3. Elimine completamente a falha de aterramento do sistema CC, sem interferência de grande capacitância distribuída no local, bloqueie com precisão a falha dentro da menor faixa e localize-a;
4. Indique com precisão a direção da corrente do sinal de aterramento, com explicação de voz, encontre rapidamente o ponto de falha de aterramento;
5. Detecte com precisão a magnitude e a fase da corrente de fuga da linha e localize de forma rápida e precisa o ponto de falha com base nas mudanças de magnitude e fase da corrente de fuga antes e depois do ponto de falha de aterramento;
6. Sistemas CC abaixo de 300 V compartilham um conjunto de analisadores de aterramento CC e não há outros requisitos especiais para tensão CC;
7. Potência de saída do sinal: <0,15 W, com proteção de limitação de corrente integrada, sem impacto na proteção de relés, dispositivos de automação, circuitos operacionais, seguro de usar;
8. Análise de ondulação e função de osciloscópio digital: use a função de análise de espectro para resolver vários sinais de interferência e visualizar informações de forma de onda de vários sinais de detecção e loops;
9. Grampo de corrente inteligente, detecta automaticamente o status aberto e fechado do grampo de corrente e é compatível com garras grandes e pequenas;
10. Pode se adaptar ao aterramento causado por vazamento de corrente CA e CC, aterramento de fonte de alimentação de rede em anel, aterramento de fonte de alimentação de isolamento de diodo e aterramento de alta resistência;
11. Ele pode resolver a falha mútua de CC com o mesmo polo, mas polos diferentes e selecionar o ramo com falha mútua;
12. Pode detectar falhas de aterramento da bateria; detectar valores de capacitância do barramento;
13. Não há necessidade de instalar, desligar, jogar fios, desenrolar fios ou sacudir o isolamento, falhas de aterramento podem ser rapidamente localizadas;
14. Embalagem externa luxuosa, fácil de transportar.

3. Parâmetros técnicos

1. Analisador:

• Tensão de trabalho: recebe energia diretamente do barramento (a tensão de trabalho é 48V~280V)
• Faixa de medição de tensão: 0-300V
• Precisão de medição de tensão: 0,5%
• Modo de trabalho da ponte: Ponte desbalanceada
• Faixa de detecção de resistência de aterramento do barramento: 0-500kΩ
• Precisão de medição de resistência de aterramento do barramento: ≤10%±1kΩ
• Consumo de energia: menos de 10W
• Dimensões totais (comprimento × largura × altura): 200*145*46 (mm)
• Peso: 1,7kg
• Temperatura adaptável: -10℃-+50℃
