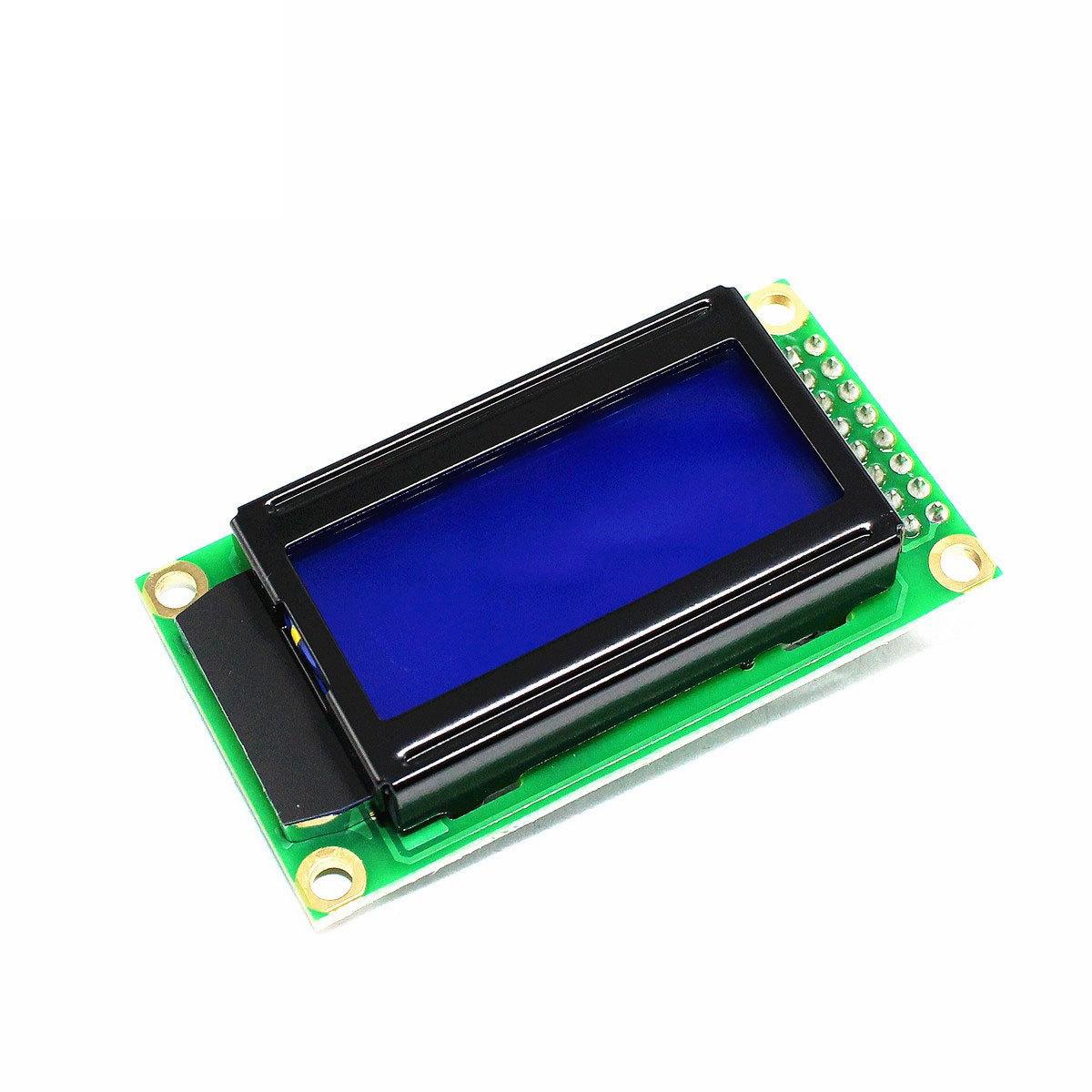

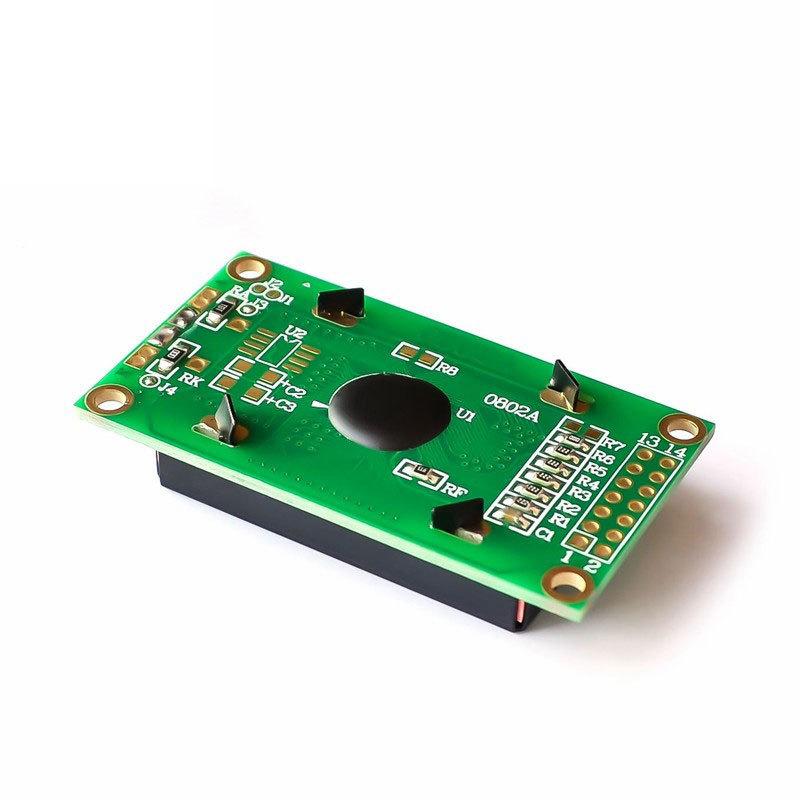

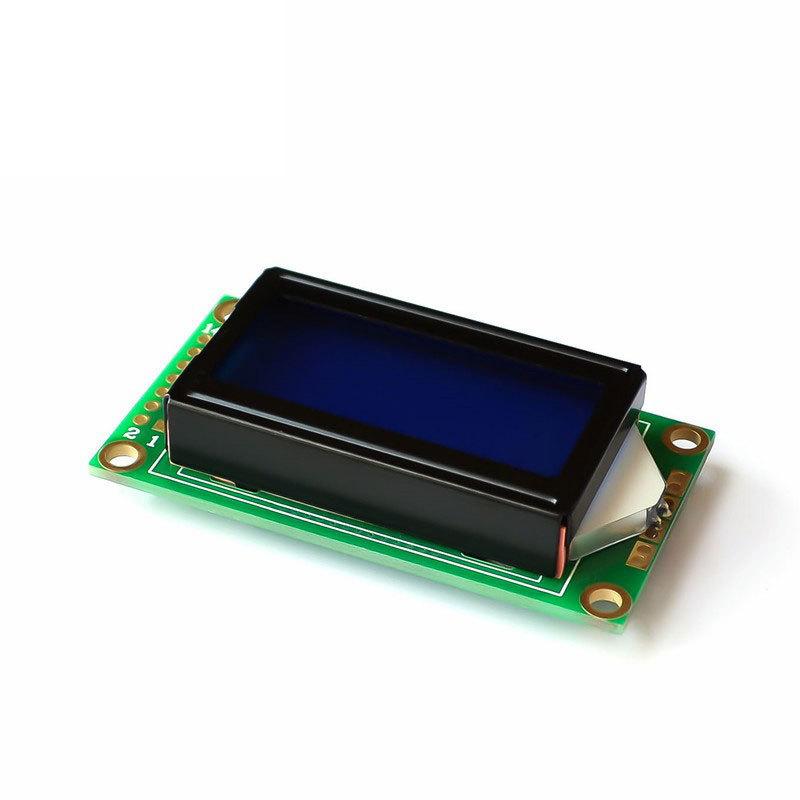

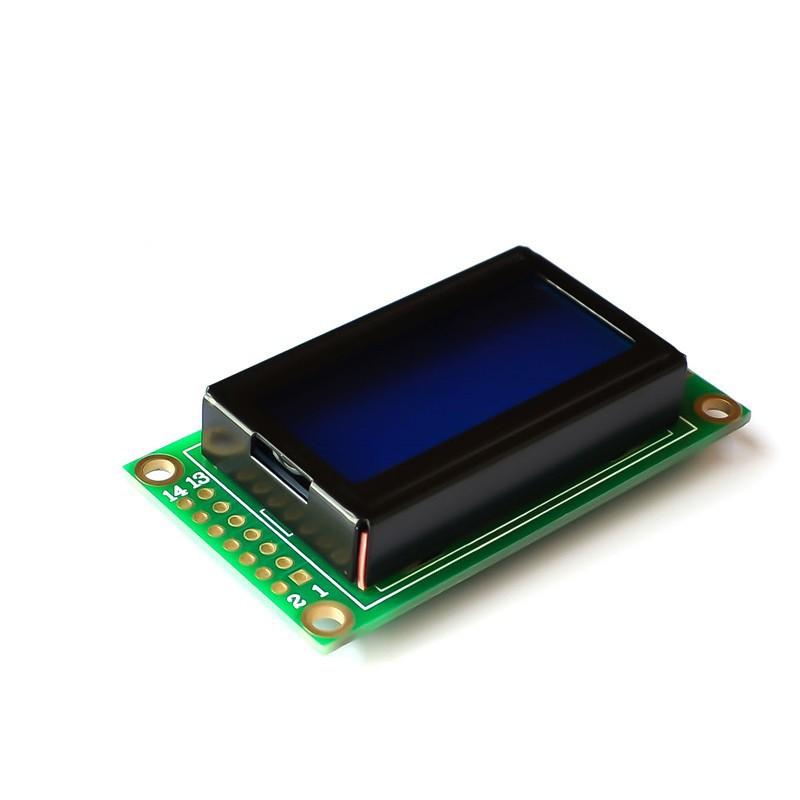

No.: 0802A

Matriz de pontos: 8X2

Dimensões: 58X32mm

Tamanho da área de visualização: 38X16mm

Tensão de trabalho: 5,0 V / 3,3 V

Controlador: SPLC780D

Interface: Porta paralela de duas fileiras de 14 pinos

Descrição do produto:

O módulo LCD de caracteres é um módulo LCD de matriz de pontos especialmente usado para exibir letras, números, símbolos, etc. Ele tem modos de transmissão de dados de 4 bits e 8 bits. Ele fornece um modo de exibição de matriz de pontos 5×7 + cursor. Ele fornece um gerador de caracteres de buffer de dados de exibição CGRAM, que pode ser usado para armazenar os dados de fonte de até 8 caracteres gráficos de matriz de pontos 5×8 definidos por você. Ele fornece um rico conjunto de configurações de comando: limpar exibição; retorno do cursor à origem; exibição ligada/desligada; cursor ligado/desligado; exibição de caracteres piscando; deslocamento do cursor; deslocamento da exibição, etc. Ele fornece um circuito de reinicialização automática de inicialização interna. Quando a tensão da fonte de alimentação externa excede +4,5 V, ele inicializa automaticamente o módulo e define o módulo para o estado de funcionamento de exibição padrão.
O conteúdo exibido é de 2 linhas, cada linha exibe 8 caracteres e o tamanho de cada caractere é 5×8 pontos.
