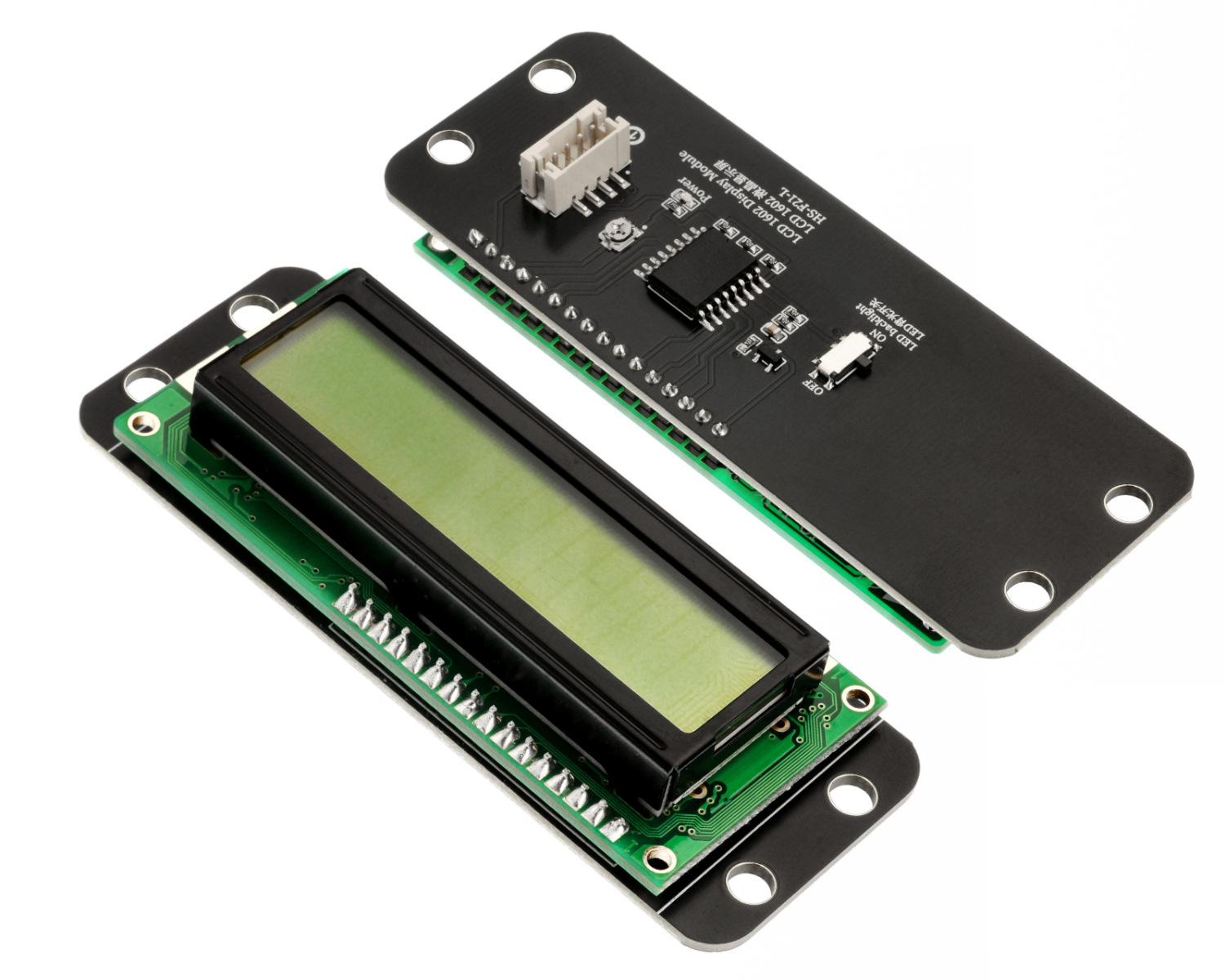

Devido ao número limitado de portas de E/S do Arduino, se você usar as portas de E/S do Arduino para acionar diretamente o LCD1602, ele ocupará mais recursos de porta de E/S e não será propício para conectar mais outros dispositivos. A placa adaptadora IIC LCD1602 pode reduzir muito a necessidade de usar interfaces de E/S. A tela 1602 original requer 7 portas de E/S para acionar. Este módulo que desenvolvemos pode ajudar você a economizar 5 portas de E/S. Para iniciantes em Arduino, não há necessidade de se preocupar com a fiação do circuito de acionamento LCD incômoda e complicada. Apenas dois fios são necessários para exibir dados. Ele também pode ser conectado a outros dispositivos IIC para realizar facilmente a gravação e a exibição de dados.

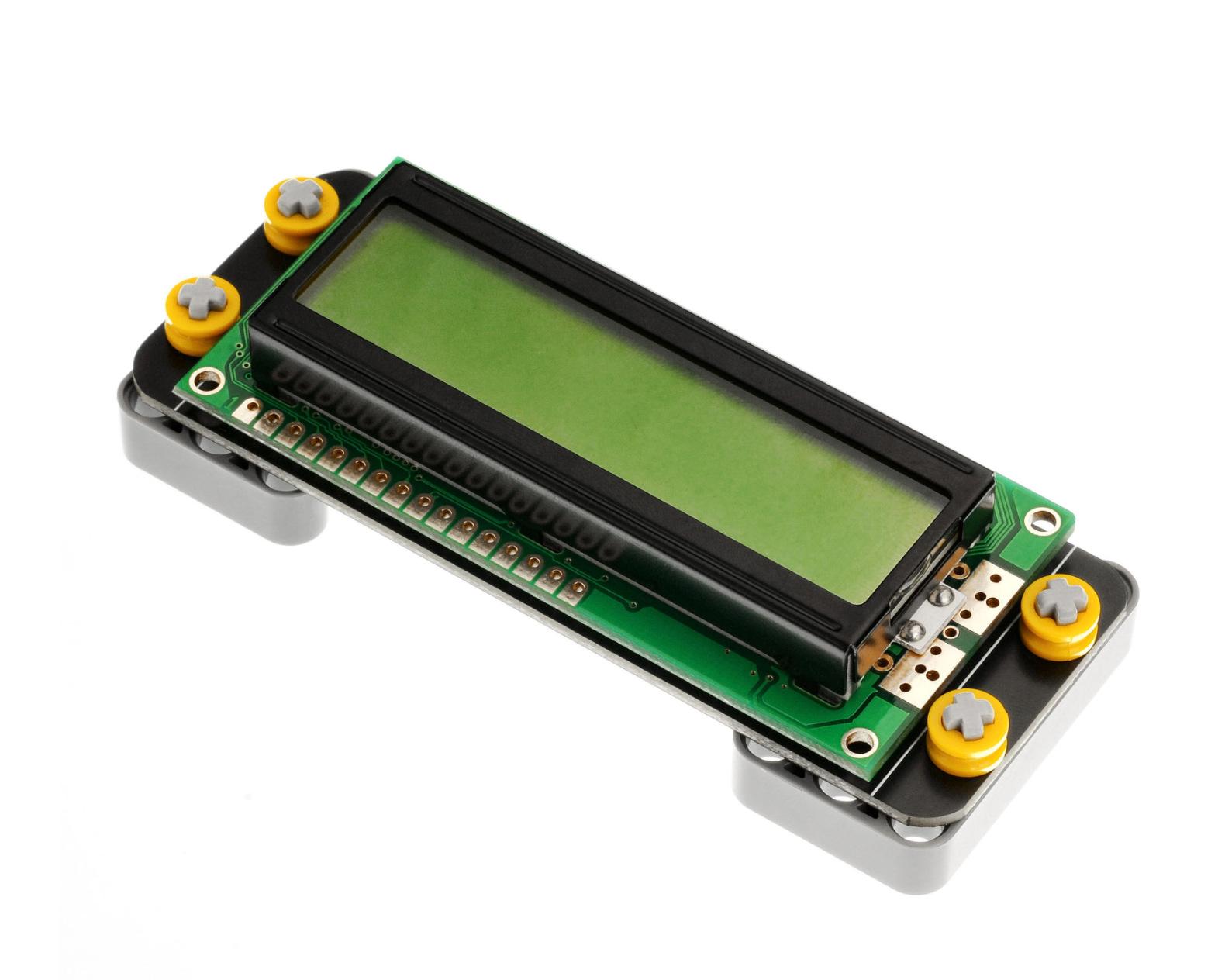

- Nome: LCD1602 display LCD
- Modelo: HS-F21L
- Tensão de trabalho: 3,3 V-5,5 V
- Tipo de interface: terminal PH2.0 4P

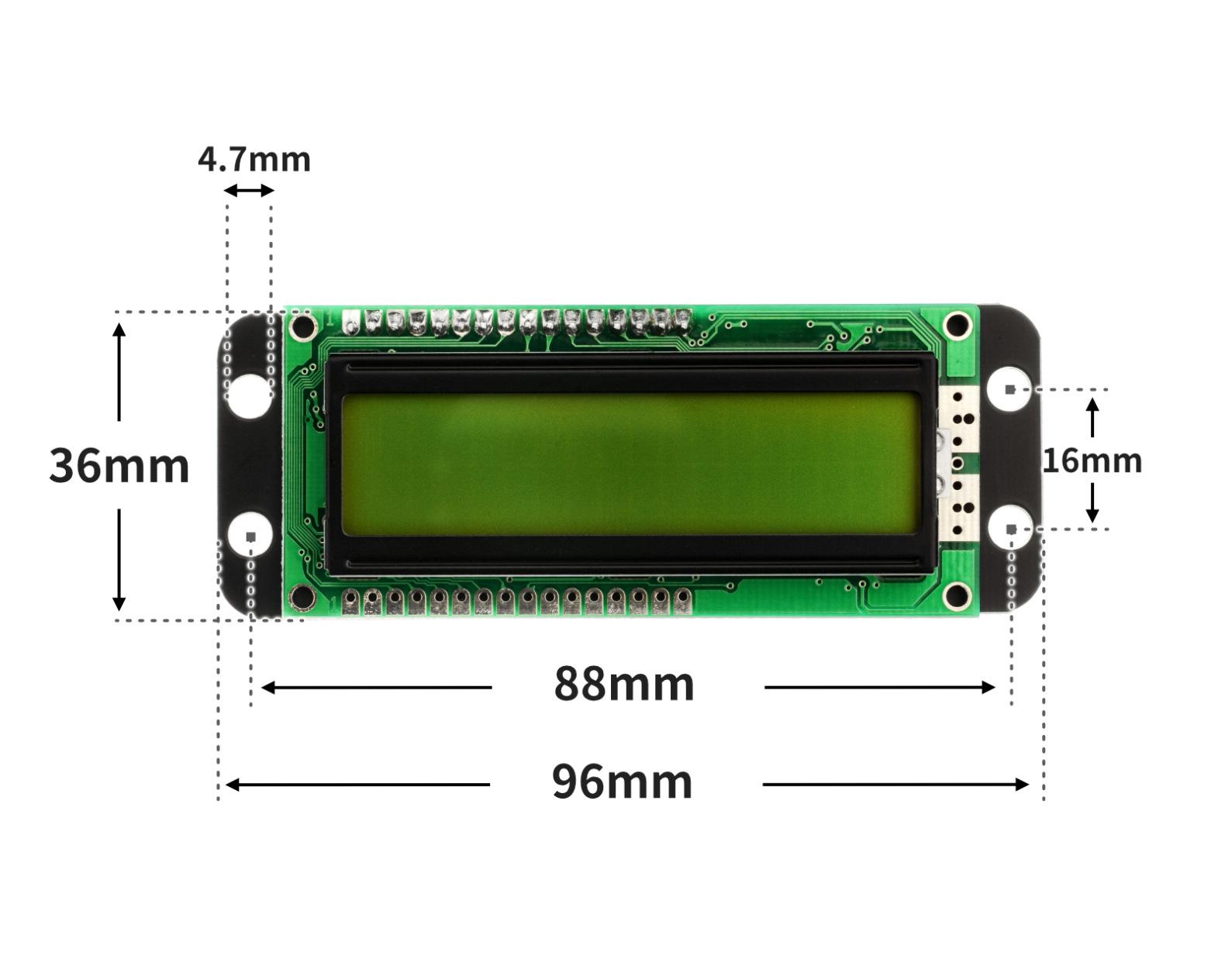

- Espaçamento fixo de furos padrão: 8 mm
- Diâmetro do furo de fixação: 4,7 mm

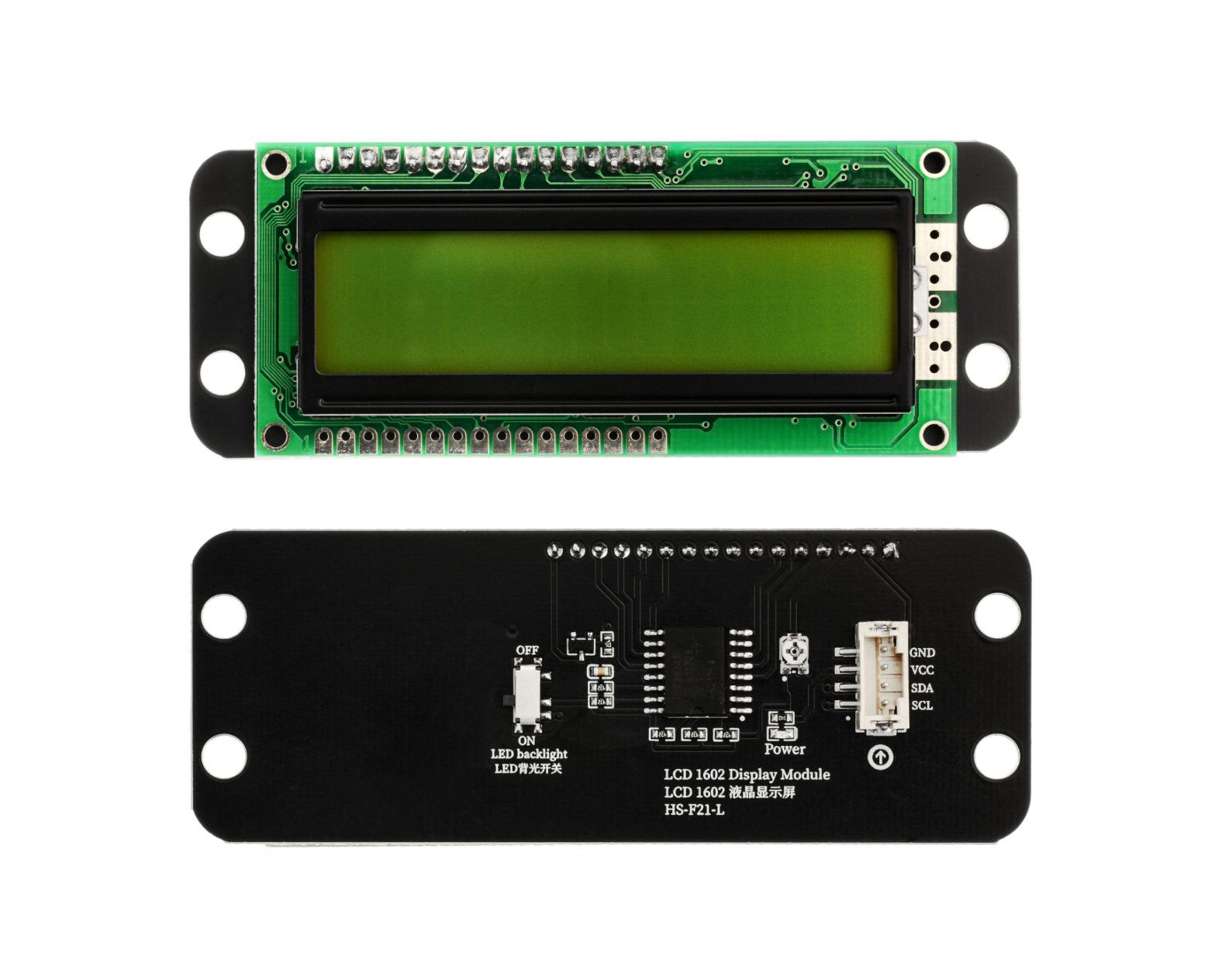

- Descrição da interface: GND conecta-se ao pólo negativo da fonte de alimentação, VCC conecta-se ao pólo positivo da fonte de alimentação, pino de comunicação de dados bidirecional SDA, pino de comunicação de sinal de clock SCL
