Introdução de propulsão hidráulica única de coluna interna

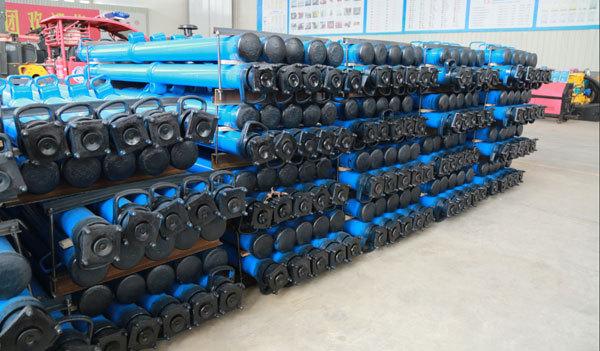

O suporte hidráulico único tipo coluna interna é um novo equipamento de suporte ecologicamente correto. Ele pode ser usado com a viga superior articulada de metal para apoiar a placa superior da face de trabalho geral de mineração e detonação e a extremidade de suporte da face de trabalho de mineração abrangente. Também pode ser usado sozinho como coluna de pontos ou outro suporte temporário.

Escopo de aplicação de suporte hidráulico único de coluna interna

O suporte hidráulico único do tipo coluna interna é adequado para faces de trabalho de mineração de veios de carvão inclinados com ângulos de inclinação de veios de carvão inferiores a 25 graus a 35 graus. As condições para o telhado e piso da camada de carvão às quais ele se adapta são: o retrocesso do telhado não afeta a recuperação dos pilares, a placa inferior não deve ser muito mole e os pilares são pressionados na profundidade da placa de base não deteriora a integridade da placa de base, caso contrário a base deverá ser ampliada. Quando usado em superfícies de trabalho de mineração onde o carvão é relativamente macio, medidas de proteção devem ser tomadas na superfície de revestimento do cilindro vivo para evitar o colapso. Quando os pilares são combinados com vigas de madeira do telhado ou usados ​​como colunas pontuais, os topos devem ser substituídos por topos de coluna para evitar danificar as vigas de madeira.

Especificações e modelos de hélice hidráulica única de coluna interna

Modelo: Altura mínima mm Altura máxima mm Curso mm Pressão hidráulica de trabalho Mpa Peso (sem óleo) kg
DW35 2700 3500 800 19,1 82,8
DW31,5 2350 3150 800 25,2 76,4
DW28 2000 2800 800 31,8 70
DW25 1700 2500 800 31,8 58
DW22 1440 2200 800 38,2 55
DW20 1240 2000 760 38,2 49
DW18 1110 1800 690 38,2 47
DW16 1005 1600 595 38,2 43,6
DW14 900 1400 500 38,2 39,9
DW12 792 1200 408 38,2 36,3
DW10 685 1000 315 38,2 32
DW08 578 800 222 38,2 26,7
DW06 485 600 145 38,2 26,5
O meio de trabalho contém emulsificante M10 com 1-2% de emulsão
Distância da válvula à viga superior mm 527 267 132
Carga de trabalho KN 150 200 250 300
Força de apoio inicial KN 118-157
Velocidade de descida da coluna mm/s ≥40
Diâmetro do cilindro mm ∮100
Pressão da estação de bombeamento MPa 15 ou 20
Velocidade de elevação mm/s ≥60

Área base cm2 113 113 113 109
