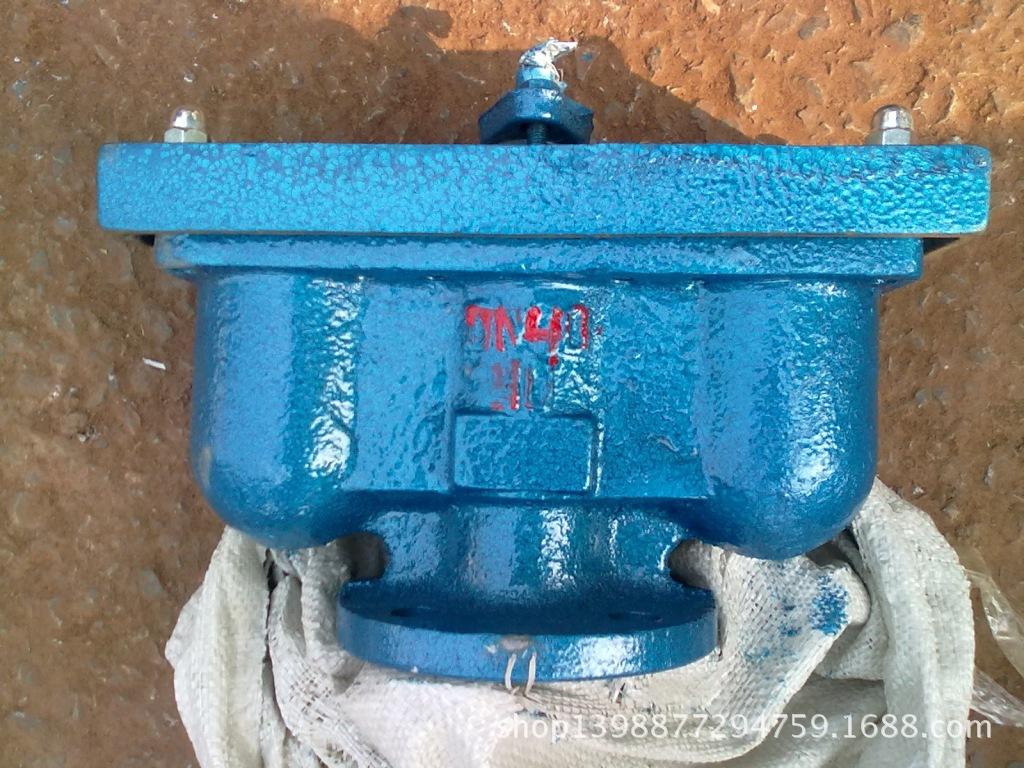

Válvula de escape de porta dupla (QB2-10)

Princípio de ação:

Quando a tubulação está funcionando, o flutuador para no fundo da cuba e uma grande quantidade de ar é exaurida. Quando o ar no tubo é exaurida, a água corre para o corpo da válvula, passa pela cuba e então reage ao flutuador, fazendo com que o flutuador flutue e feche. Quando a tubulação está funcionando normalmente, se houver uma pequena quantidade de gás, ele será concentrado no corpo da válvula em uma extensão considerável, o nível de água na válvula cairá, o flutuador cairá de acordo e o gás será descarregado do pequeno orifício. Se a bomba de água parar, a pressão negativa será gerada a qualquer momento, o flutuador cairá a qualquer momento e uma grande quantidade de ar será sugada para garantir a segurança da tubulação.

O propósito principal:

Esta válvula é adequada para tubulações com água como meio industrial. É usada como um dispositivo para remover rapidamente o gás da tubulação para melhorar a eficiência do equipamento de transporte de água e proteger a tubulação de deformação e ruptura. É um dispositivo necessário para tubulações. A válvula é um corpo de válvula cilíndrico, e o interior contém principalmente um flutuador de aço inoxidável e um plugue. Esta válvula é instalada na saída da bomba ou na tubulação de distribuição de água para remover uma grande quantidade de ar acumulado na tubulação para melhorar a eficiência do tubo de água e da bomba. Quando a pressão negativa aparece na tubulação, esta válvula também pode inalar ar rapidamente para evitar que a tubulação seja danificada devido à pressão negativa.

Característica principal:

1. Pode remover gás do gasoduto, reduzir a resistência e economizar energia.

2. Quando a tubulação está sob pressão negativa, este produto pode inalar ar de forma rápida e automática para evitar que a tubulação se rompa.

3. A capacidade de exaustão é muitas vezes maior que a de uma válvula de exaustão comum de duplo orifício.

4. O suporte flutuante é feito de aço inoxidável, com longa vida útil, seguro e confiável.

Os principais parâmetros técnicos:

1. Médio: água limpa

2.Temperatura: temperatura normal

3. Pressão de teste de resistência do casco: 1,5 Mpa, sem danos.

4. Pressão de teste de vedação flutuante: 0,05-1,1 Mpa sem vazamento de água.

5. Material do corpo da válvula: ferro fundido cinzento HT200

6. Flutuador e plugue: aço inoxidável

7. Material de vedação: borracha nitrílica

QB2-10Tabela de capacidade de exaustão horária da válvula de escape de porta dupla:Taxa de fluxo por segundo1,5-3,0arroz
