Máquina de fresagem de pórtico CNC Centro de usinagem vertical Gmc2014 Centro de usinagem de compósitos de pórtico Máquina de fresagem CNC

ESPECIFICAÇÕES

Unidades

GMC2014

GMC2514

GMC3014

Tamanho da bancada (larguraxlongo)

Tamanho da mesa(V*L）

milímetros

1200*2100

1200*2600

1200*3100

Curso na direção do movimento da mesa de trabalho (Xeixo)

Curso do eixo X

milímetros

2000

2500

3.000

Direção do curso do movimento do assento do carneiro (Seixo)

Curso do eixo Y

milímetros

1500

1500

1500

Movimento para cima e para baixo do fuso (Zeixo)

Curso do eixo Z

milímetros

800

800

800

Largura do pórtico/Muito alto

Largura do pórtico/altura de passagem

milímetros

L:1500/A:1030

L:1500/A:1030

L:1500/A:1030

Suporte de carga de bancada(t)

Carga da mesa

t

3.5

4,5

5.5

Distância da extremidade do fuso à superfície da mesa de trabalho

Distância entre a ponta do fuso e a superfície da mesa

milímetros

150~950

150~950

150~950

TGroove (Quantidade-largura×brecha)

Slot T (número-largura*passo)

-

7-22*170

7-22*170

7-22*170

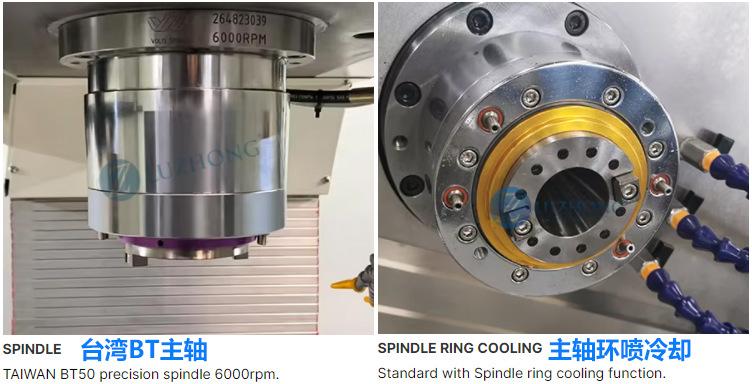

Conicidade do fuso

Conicidade do fuso

-

BT50/190

BT50/190

BT50/190

Velocidade do fuso

Velocidade do fuso

rpm

6.000

6.000

6.000

Velocidade de alimentação rápida

Velocidade de deslocamento rápido

m/min

15

15

15

taxa de avanço de corte

Velocidade de alimentação de corte

m/min

10

10

10

potência do motor principal

Potência do motor principal

kw

15/18,5

15/18,5

15/18,5

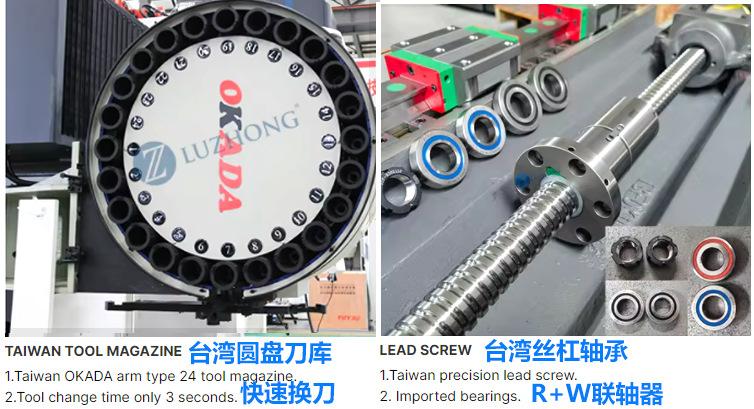

Formulário de revista de ferramentas

Revista de ferramentas

discoBraço24

discoBraço24

discoBraço24

precisão de posicionamento

Precisão de posicionamento

milímetros

X/Y 0,0075 Z 0,015

X/Y 0,0075 Z 0,015

X/Y 0,0075 Z 0,015

Repetibilidade

Precisão de posicionamento repetido

milímetros

0,005

0,005

0,005

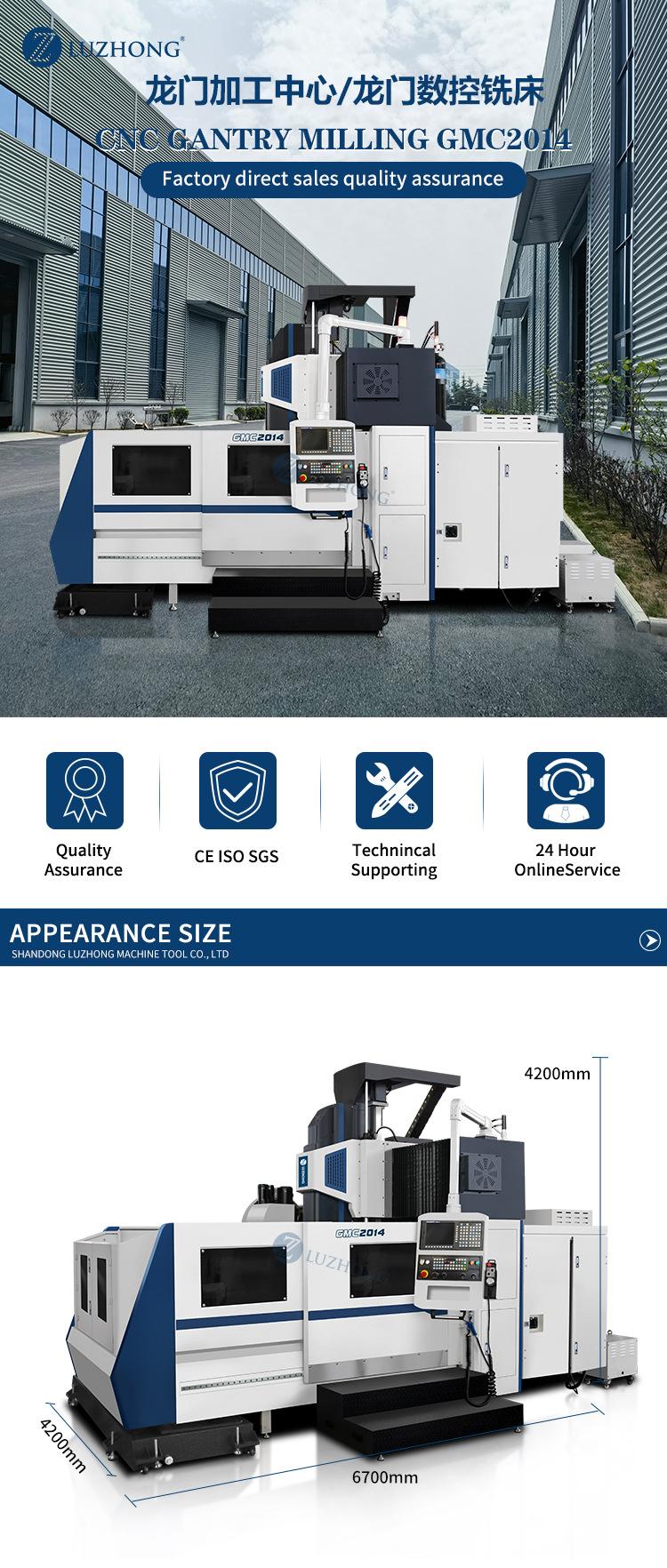

Dimensões totais (comprimentoxLarguraxalto)

Dimensão geral (C*L*A)

milímetros

6700*4200*4200

7700*4200*4200

8700*4200*4200

Peso da máquina (aprox.)

Peso da máquina (aproximadamente)

t

17,5

19,5

21,5
