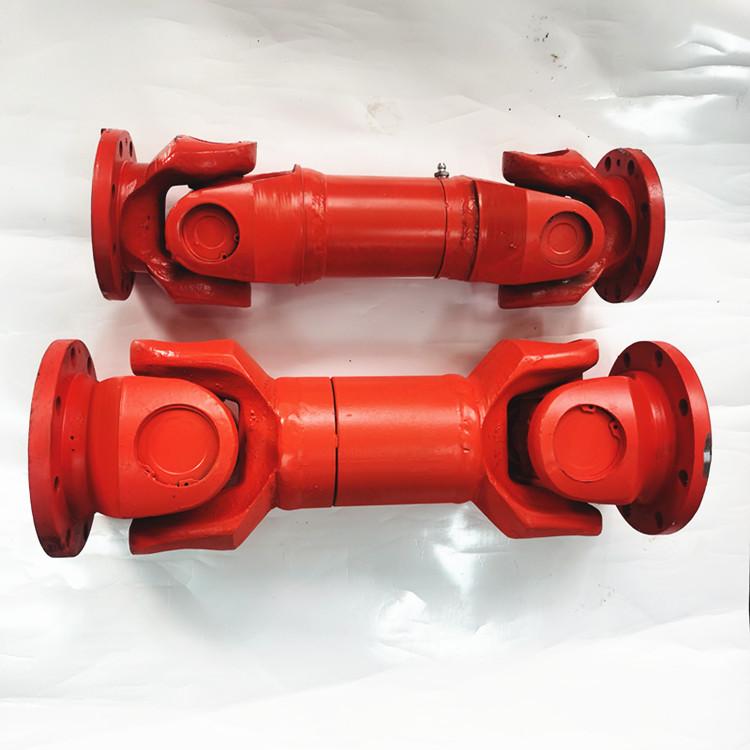

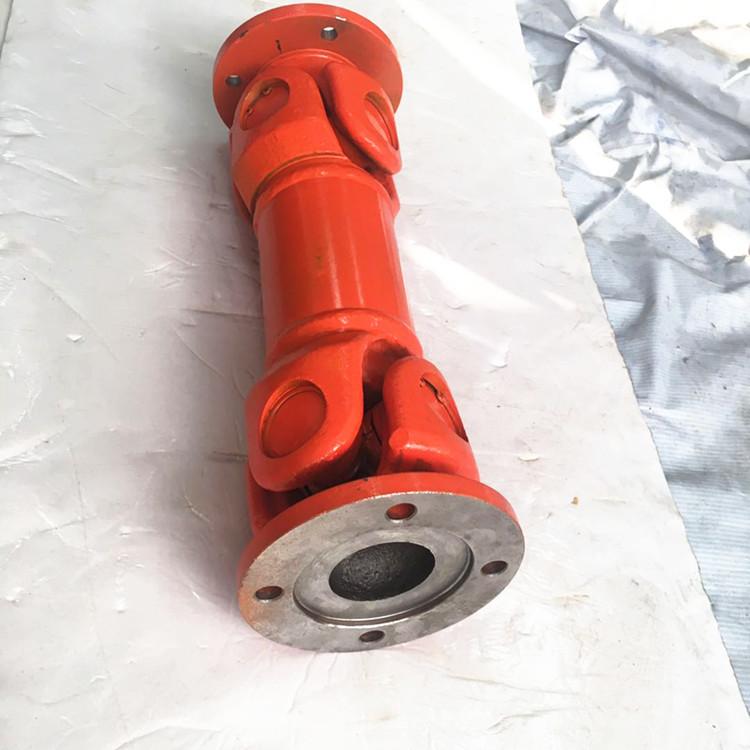

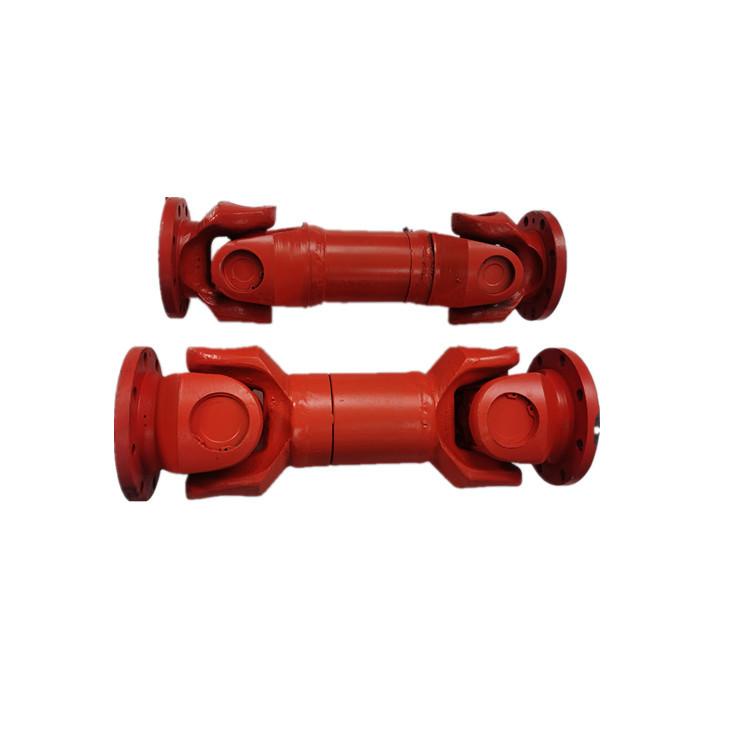

Existem 7 tipos de acoplamentos universais: tipo BH - acoplamento universal de soldagem telescópica padrão,
Tipo BF - acoplamento universal de flange telescópica padrão,
Tipo DH - acoplamento universal soldado telescópico curto,
Tipo CH - acoplamento universal longo telescópico soldado,
Tipo WH - acoplamento universal soldado não telescópico,
Tipo WF - acoplamento universal sem flange telescópica,
Tipo WD---acoplamento universal curto não telescópico.
| modelo | Diâmetro do balanço D | Torque nominal Tn KN.m | Torque de fadiga Tn KN.m | Ângulo do eixo? | Dimensões em mm | ||||||||
| D1 | D2 | D3 | Lm | e | K | t | b | g | |||||
| SWC100 | 100 | 1.6 | 0,8 | 25o | 84 | 57 | 60 | 55 | 6-9 | 7 | 2,5 | - | - |
| SWC120 | 120 | 4,5 | 2,25 | 25o | 102 | 75 | 70 | 65 | 8-11 | 8 | 2,5 | - | - |
| SWC150 | 150 | 10 | 5 | 25o | 130 | 90 | 89 | 80 | 8-13 | 10 | 3,0 | - | - |
| SWC180 | 180 | 20 | 10 | 25o | 155 | 105 | 114 | 110 | 8-17 | 17 | 5,0 | - | - |
| SWC200 | 200 | 36 | 18 | 15h | 173 | 120 | 140 | 115 | 8-17 | 20 | 5 | 28 | 8,0 |
| SWC225 | 225 | 50 | 25 | 15h | 196 | 135 | 152 | 120 | 8-17 | 20 | 5,0 | 32 | 9,0 |
| SWC250 | 250 | 71 | 35,5 | 15h | 218 | 150 | 168 | 140 | 8-19 | 25 | 6,0 | 40 | 12,5 |
| SWC285 | 285 | 100 | 50 | 15h | 245 | 170 | 184 | 160 | 8-21 | 27 | 7,0 | 40 | 15,0 |
| SWC315 | 315 | 140 | 70 | 15h | 280 | 185 | 219 | 180 | 10-23 | 32 | 8,0 | 40 | 15,0 |
| SWC350 | 350 | 200 | 100 | 15h | 310 | 210 | 267 | 194 | 10-23 | 35 | 8,0 | 50 | 16,0 |
| SWC390 | 390 | 280 | 140 | 15h | 345 | 235 | 267 | 215 | 10-25 | 40 | 8,0 | 70 | 18,0 |
| SWC440 | 440 | 400 | 200 | 15h | 390 | 255 | 325 | 260 | 16-28 | 42 | 10,0 | 80 | 20,0 |
| SWC490 | 490 | 560 | 280 | 15h | 435 | 275 | 325 | 270 | 16-31 | 47 | 12,0 | 90 | 22,5 |
| SWC550 | 550 | 800 | 400 | 15h | 492 | 320 | 426 | 305 | 16-31 | 50 | 12,0 | 100 | 22,5 |
| SWC620 | 620 | 1120 | 560 | 15h | 555 | 380 | 426 | 340 | 10-38 | 55 | 12,0 | 100 | 25 |
| Modelo | Diâmetro de rotação | 100 | 120 | 150 | 180 | 200 | 225 | 250 | 285 | 315 | 350 | 390 | 440 | 490 | 550 | 620 |
| Tipo BH | Lmin | 390 | 485 | 590 | 810 | 850 | 920 | 1035 | 1190 | 1315 | 1410 | 1590 | 1875 | 1985 | 2300 | 2500 |
| Peso (kg) | 7 | 12 | 26 | 75 | 105 | 130 | 180 | 273 | 389 | 601 | 758 | 1210 | 1602 | 2503 | 3200 | |
| Extensão Ls | 55 | 80 | 80 | 100 | 100 | 140 | 140 | 140 | 140 | 150 | 170 | 190 | 190 | 240 | 240 | |
| Tipo de namorado | Lmin | - | - | - | 810 | 850 | 920 | 1035 | 1190 | 1315 | 1410 | 1590 | 1875 | 1985 | 2300 | 2500 |
| Peso (kg) | - | - | - | 90 | 120 | 148 | 210 | 315 | 440 | 662 | 857 | 1380 | 1731 | 2667 | 3367 | |
| Extensão Ls | - | - | - | 100 | 100 | 140 | 140 | 140 | 140 | 150 | 170 | 190 | 190 | 240 | 240 | |
| DH型 | Lmin | - | - | - | 550 | 580 | 640 | 735 | 880 | 980 | 1070 | 1200 | - | - | - | - |
| Peso (kg) | - | - | - | 62 | 84 | 102 | 148 | 240 | 350 | 500 | 655 | - | - | - | - | |
| Extensão Ls | - | - | - | 40 | 60 | 70 | 70 | 80 | 90 | 90 | 90 | - | - | - | - | |
| Tipo CH | Lmin | - | - | - | 1425 | 1450 | 1500 | 1615 | 1875 | 2000 | 2115 | 2245 | 2510 | 2620 | 3085 | - |
| Peso (kg) | - | - | - | 114 | 163 | 192 | 250 | 375 | 544 | 853 | 1000 | 1620 | 1860 | 3150 | - | |
| Extensão Ls | - | - | - | 700 | 700 | 700 | 700 | 800 | 800 | 800 | 800 | 800 | 800 | 1000 | - | |
| Tipo WH | Lmin | 243 | 307 | 350 | 480 | 500 | 520 | 620 | 720 | 805 | 875 | 955 | 1155 | 1205 | 1355 | - |
| Peso (kg) | 5 | 8,5 | 20 | 52 | 67 | 85 | 144 | 215 | 302 | 415 | 566 | 870 | 1140 | 1526 | - | |
| Tipo WF | Lmin | - | - | - | 560 | 580 | 610 | 715 | 810 | 915 | 980 | 1100 | 1290 | 1360 | 1510 | 1690 |
| Peso (kg) | - | - | - | 68 | 88 | 104 | 150 | 240 | 332 | 452 | 668 | 980 | 1274 | 1763 | 2442 | |
| Tipo WD | Lmin | - | - | - | 440 | 460 | 480 | 560 | 640 | 720 | 776 | 860 | 1040 | 1080 | 1220 | 1360 |
| Peso (kg) | - | - | - | 60 | 75 | 90 | 140 | 201 | 291 | 395 | 554 | 854 | 1156 | 1624 | 2220 | |
| A cada 100 de aumento de peso | 0,35 | 0,55 | 0,85 | 2.8 | 3.9 | 4.9 | 5.3 | 6.3 | 8 | 15 | 15 | 21.7 | 21.7 | 34 | 34 | |
