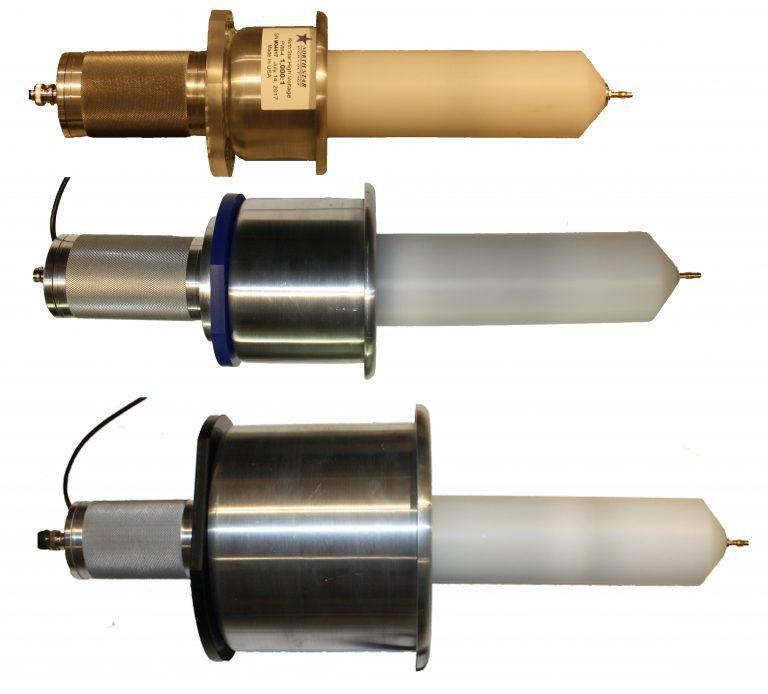

Sonda passiva de alta tensão Polaris Sweden Northstar Sonda de alta tensão série PVM
Visão geral do PVM-1
As sondas de alta tensão da série PVM são usadas para testes gerais de tensão e aplicações especiais de resposta de alta frequência. As áreas de aplicação desta série de sondas abrangem dispositivos de ignição automotiva, sistemas de laser excimer e interferência eletromagnética (EMI). As sondas raramente exigem calibração adicional.
Normalmente, as pontas de prova são usadas com osciloscópios de 1 M ohm, mas também oferecemos opções de chaveamento para compensar erros do equipamento de teste.
A sonda de alta tensão de banda larga PVM é um sensor de alta tensão portátil de alto desempenho da North Star dos Estados Unidos, que é usado principalmente em testes de alta frequência, alta tensão e campo.
A sonda de alta tensão de banda larga portátil PVM é uma sonda de teste de alta tensão de banda larga desenvolvida pela North Star. É fácil de transportar, tem alta precisão de teste, é simples e conveniente de usar e quase não requer depuração e calibração antes da aplicação em campo. A calibração do teste foi depurada bem antes de sair da fábrica.
A sonda de alta tensão de banda larga PVM adota uma arquitetura de design condutivo exclusiva para minimizar a influência da capacitância parasita de toda a sonda de alta tensão PVM na precisão da medição. Portanto, ao medir altas tensões excedendo 60 KV, a largura de banda de frequência pode exceder 100 MHz.
A sonda de alta tensão de banda larga PVM usa capacitores e resistores com coeficiente de temperatura e coeficiente de tensão muito baixos para melhorar a precisão do teste o máximo possível. Ao mesmo tempo, o PVM integra uma cabine de nylon sólida que pode acomodar uma grande quantidade de óleo isolante para maximizar a estabilidade do teste de alta tensão.
A série PVM de sondas portáteis de alta tensão de banda larga oferece fatores de calibração de 1000:1 e 2000:1 para você escolher.
Aplicações PVM-1
Teste de alta tensão de fábrica
Teste de rede elétrica de alta tensão
Aeroespacial
Instituto de Pesquisa Energética
Indústria automobilística
Teste de estação de carregamento de veículos elétricos
Testes de transmissão de energia para trens de alta velocidade, trens e metrôs
PVM-1Parâmetros técnicos e seleção
|
projeto |
PVM-1 |
PVM-2 |
PVM-3 |
PVM-4 |
PVM-5 |
PVM-6 |
PVM-7 |
PVM-100 |
PVM-11 |
PVM-12 |
|
Tensão máxima CC/pulso (kV) |
40/60 |
40/60 |
40/60 |
40/60 |
60/100 |
60/100 |
60/100 |
100/150 |
12/10 |
25/30 |
|
Frequência máxima (Mhz.) (1k:1) |
120 |
110 |
25h |
140 |
120 |
110 |
140 |
100 |
30 |
110 |
|
Impedância do cabo (ohms) |
50 |
75 |
50 ou 75 |
50 ou 75 |
50 |
75 |
50 ou 75 |
50 |
50 |
50 |
|
Corrente contínua - 2 Hz.Precisão |
<0,15% |
<0,15% |
<0,15% |
<0,15% |
<0,15% |
<0,15% |
<0,15% |
0,15% |
<0,15% |
<0,15% |
|
2 Hz. - 200 Hz. Precisão |
<1% |
<1% |
<2% |
<1,5% |
<1% |
<1% |
<1,5% |
1,5% |
<1,5% |
<1,5% |
|
200 Hz. - 5 MHz. Precisão |
<1,5% |
<1,5% |
<3% |
<2% |
<1,5% |
<1,5% |
<2% |
2% |
<2% |
<2% |
|
>5 MHz.Precisão |
<5% |
<6%* |
<4% |
<5% |
<4% |
<5%* |
<7% |
7% |
<4% |
<4% |
|
Entrada R/C (Megohm/pf) |
400/13 |
400/13 |
400/10 |
400/8 |
400/12 |
400/12 |
400/8 |
600/15 |
100(50)/15 |
300/7 |
|
Comprimento do cabo (pés/m) |
15/4,5 |
30/9 |
100/30 |
15/4,5 |
15/4,5 |
30/9 |
15/4,5 |
15/4,5 |
15/4,5 |
15/4,5 |
|
Relação divisora de tensão padrão |
1000:1 |
1000:1 |
10.000:1 |
1000:1 |
1000:1 |
1000:1 |
1000:1 |
2000:1 |
1000:1(100:1) |
1000:1 |
|
Comprimento (polegadas/cm.) |
17/44 |
17/44 |
17/44 |
17/44 |
19/47 |
19/47 |
19/47 |
23/57 |
18/07 |
23/09 |
