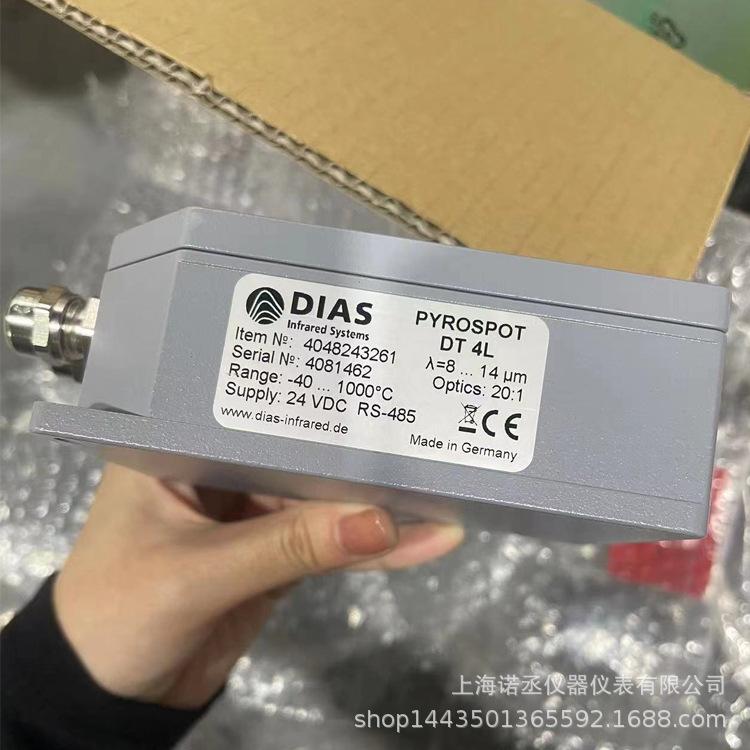

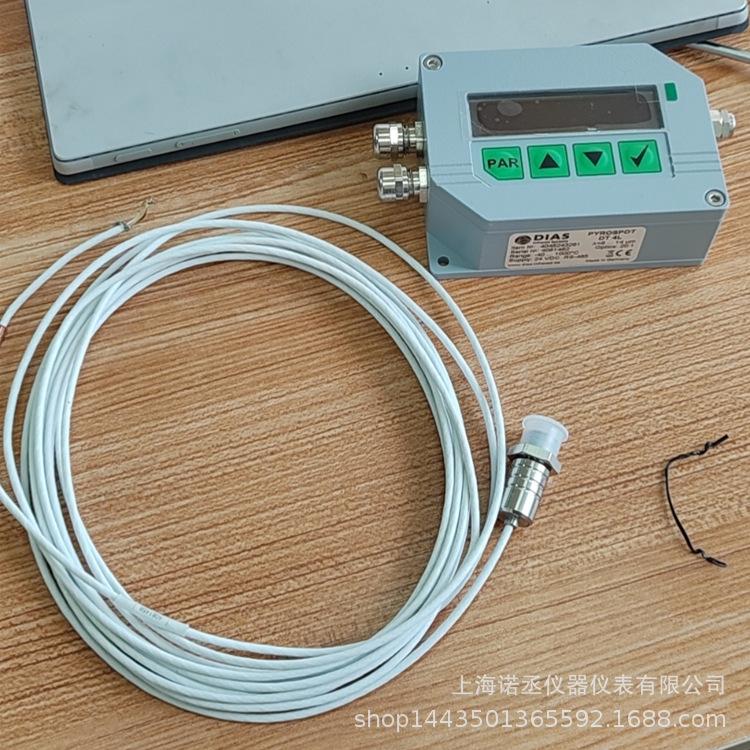

Termômetro infravermelho de sonda pequena DIAS DT4L com sonda de alta temperatura de comunicação 485
(Por favor, confirme o prazo de entrega antes de fazer um pedido. Se você encontrar modelos estendidos, consulte o preço!)
Termômetro infravermelho de sonda pequena e preço baixo

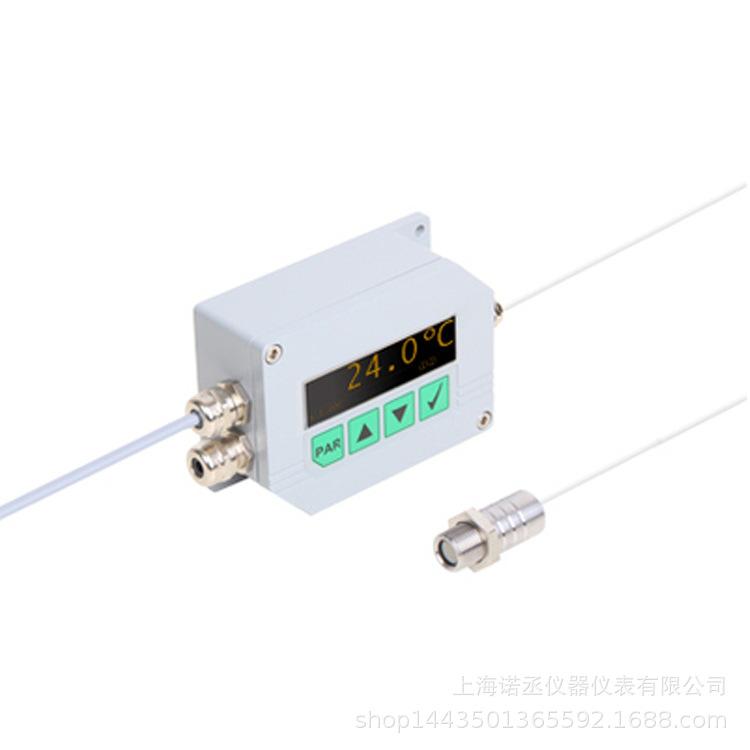

O visor de temperatura de alto brilho é claramente visível mesmo à distância.
Pequenas sondas podem ser usadas para medir a temperatura de objetos em locais de difícil acesso.
recurso
• Faixa de medição de temperatura:–40~1000 °C
• sinal de saída:0/4 ~ 20 mALinear, comutável
• Interface de comunicação:RS-485
• trazer2Saída de relé fotoelétrico/Entrada, livre de potencial
• Sonda pequena, menor alvo detectávelΦ6mm

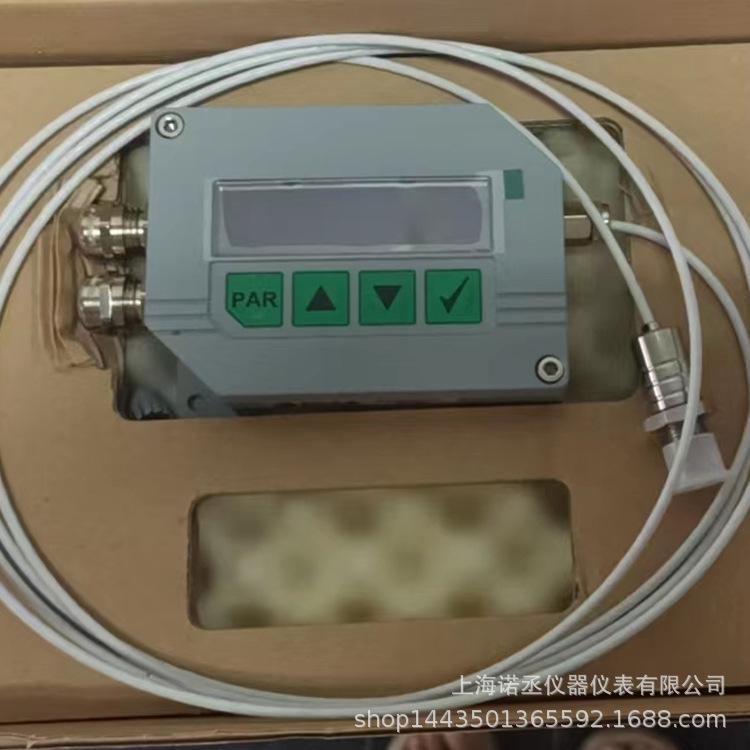

• Teclado de exibição e configuração
aplicação típica
• Papel e embalagem
• Forno rotativo
• Vidro e cerâmica
• indústria alimentícia
• Indústria química
Dados técnicos
|
modelo |
DT 4L |
DT4L(Cabeça do sensor resistente a altas temperaturas) |
|
Faixa de medição de temperatura |
–40 ~1000 °C |
0 ~1000 °C |
|
Comprimento do cabo da cabeça do sensor |
2,5 metros、5m、15m |
|
|
Faixa espectral |
8 µm ~ 14 µm |
|
|
Coeficiente óptico fixo |
20:1 |
|
|
Processamento digital interno |
digital |
|
|
Emissividade ε |
0,200~1,000, Ajustável (Configurações de fábrica 1.000) |
|
|
Erro de medição |
1% Medidas(°C)ou 1 mil |
|
|
Precisão de repetição |
0,5%Medidas(°C)ou0,5 K |
|
|
NETD |
< 0,1 K |
|
|
Faixa de medição de subtemperatura |
Faixa de temperatura ajustável, Vão mínimo 50ºC |
|
|
Tempo de resposta (t) |
100 ms, Ajustável 100 anos |
|
|
sinal de saída |
0/4 ~ 20 mA, comutável, Linearidade da temperatura, Carga máxima 700 Ω a 24 V |
|
|
Interface de comunicação |
RS-485 (Isolamento galvânico), meio duplex, Taxa máxima de transmissão 115 kBd, Protocolo de Dados Modbus RTU |
|
|
Outras entradas e saídas |
Entrada para exclusão dos valores máximo e mínimo armazenados, 2 Saída de comutação de relé óptico, Sem energia interna, 60 VCC/42 VCA, 500 mA) |
|
|
armazenamento de dados |
Mínimo, Máximo |
|
|
ao controle |
exibição de temperatura, Botões e display para ajuste de parâmetros |
|
|
Parâmetros ajustáveis |
Emissividade, Transmitância, Tempo de resposta, Método de armazenamento, Saída analógica, Faixa de medição de subtemperatura, Compensação de temperatura ambiente, Interruptor de modo de saída, endereço, taxa de transmissão, , Seleção de faixa de temperatura°C ou °F |
|
|
distribuído por |
24 VCC ± 25%, Ondulação residual 500mV |
|
|
Consumo de energia |
sobre 2 W |
|
|
Temperatura de operação |
Cabeça do sensor: 0~125 °C, Caixa eletrônica: 0~70 °C |
Cabeça do sensor resistente a altas temperaturas: 0~180°C; Caixa eletrônica: 0~70°C |
|
temperatura de armazenamento |
–20 ~ 70 °C |
|
|
Nível de proteção |
IP65 (DIN EN 60529, DIN40050) |
|
|
peso |
sobre 500 g |
|
|
tamanho |
sobre 110 mm × 80 mm × 40 mm (Caixa eletrônica) |
|
|
CE Certificação |
de acordo com Regras da UE |
|
|
Regras de teste |
EN 55 011: 1998 |
|
|
Escopo de fornecimento |
Com sonda óptica DT 4L, Caixa eletrônica, Manual de operações, Folha de teste, Ponto PYROSPOT Programas |
|
Fiação interna e configurações da caixa eletrônica
|
24V |
Fonte de energia +24 VCC |
EM 2 |
Entrada de função2 |
|
0V |
Fonte de energia 0 VCC |
0V |
– Alimentador de entrada de função |
|
EDUCAÇAO FISICA |
Terreno potencial, Fio blindado |
E– |
E– RS485 |
|
Eu + |
+Saída analógica0/4~20mA |
D+ |
D+ RS485 |
|
EU - |
–Saída analógica0/4~20mA |
GND |
Terra RS485 |
|
R11 |
Relé de saída digital1 Alfinetes1, máximo60 VCC/42 VCA eff 500 mA |
E– |
E– RS485 |
|
R12 |
Relé de saída digital1 Alfinetes2, máximo60 VCC/42 VCA eff 500 mA |
D+ |
D+ RS485 |
|
R21 |
Relé de saída digital2 Alfinetes1, máximo60 VCC/42 VCA eff 500 mA |
GND |
Terra RS485 |
|
R22 |
Relé de saída digital2 Alfinetes2, máximo60 VCC/42 VCA eff 500 mA |
|
|
|
24V |
+ Alimentador de entrada de função |
NTC GB |
Sonda de temperatura, amarelo(Sonda detectora interna) |
