Bancada de teste de válvula de três usos equipamento de máquina de teste de suporte hidráulico de mina bancada de teste de válvula de três usos de suporte hidráulico único

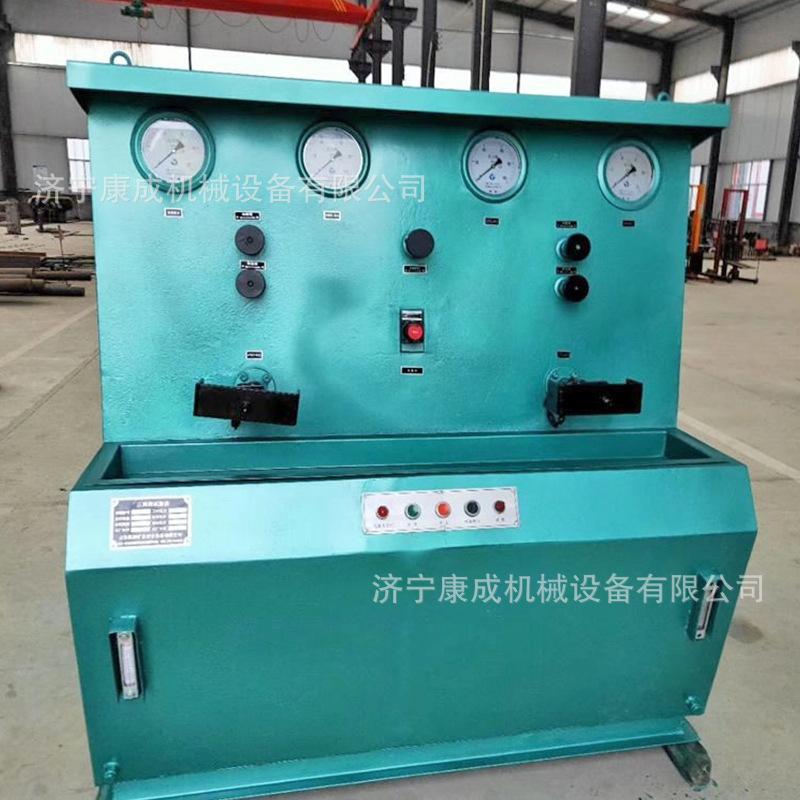

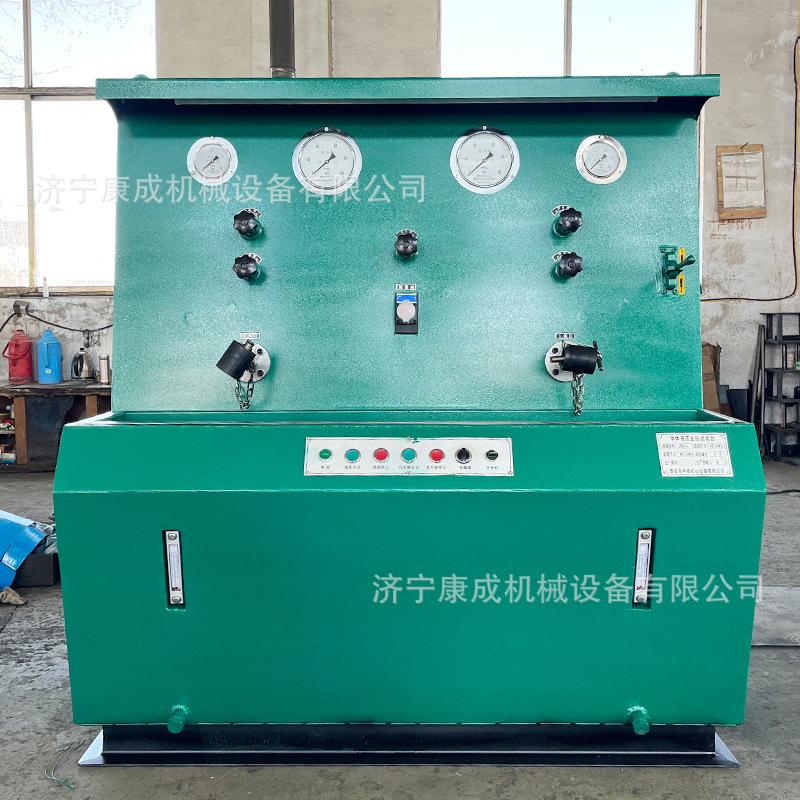

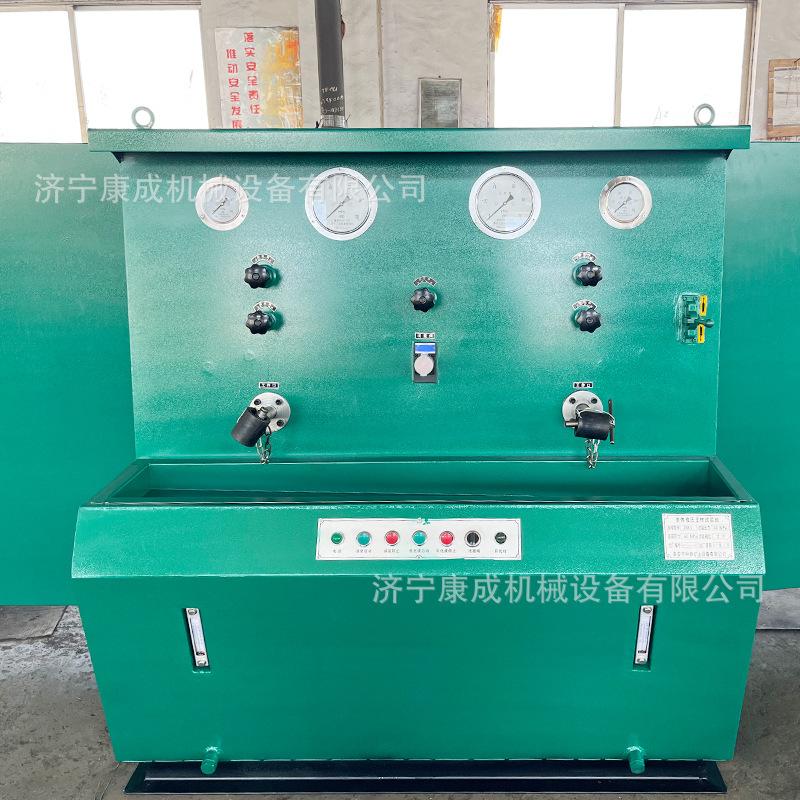

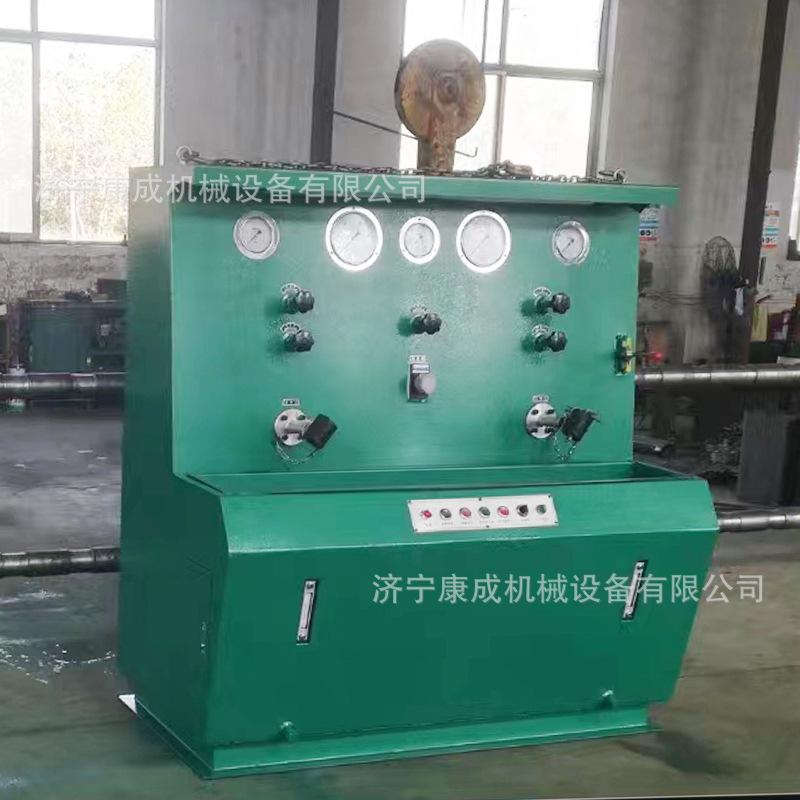

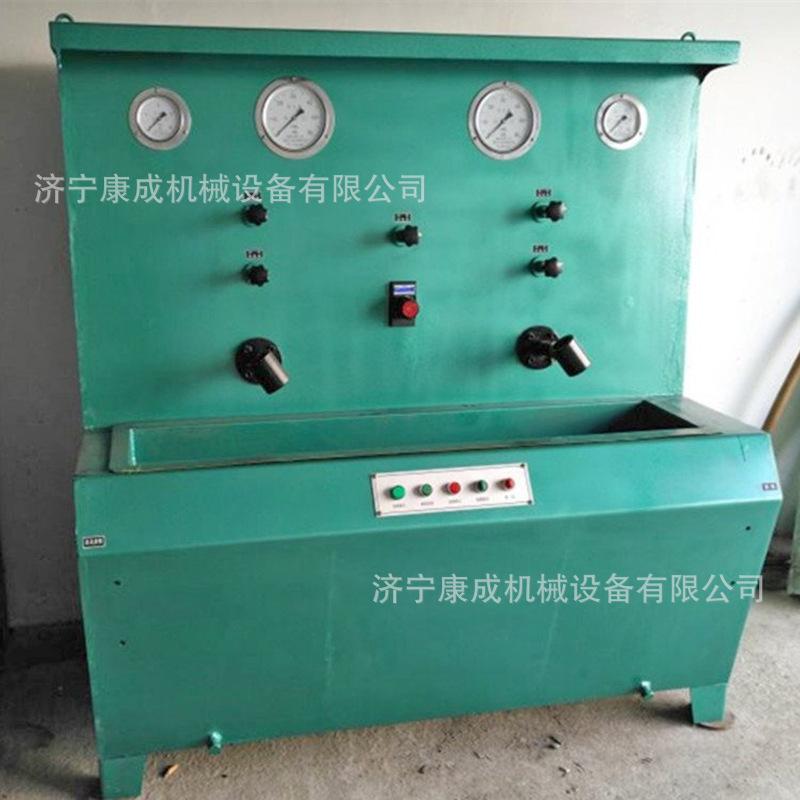

Introdução de produto de bancada de teste de válvula de três propósitos de pilar único

O banco de teste de válvula de três propósitos de pilar único é um equipamento de teste e equipamento de inspeção para pilares únicos usados em minas. Ele pode concluir o comissionamento e teste de aceitação de produção e manutenção diária de vários tipos de pilares hidráulicos únicos. O banco de teste de pilar único também pode realizar a detecção de desempenho de vedação de vários componentes hidráulicos e o ajuste de válvulas de segurança. O banco de teste pode ser usado em conjunto com uma prensa horizontal de 500 KN e uma prensa vertical de 1000 KN para concluir os itens de teste necessários para pilares hidráulicos únicos e válvulas de três propósitos. Portanto, é um banco de teste com uma ampla gama de usos em testes hidráulicos e trabalhos de manutenção em fábricas e minas. kt004

Características da bancada de teste de válvula de três propósitos de pilar único

1. A bomba de emulsão é uma bomba de baixa pressão. A bomba de óleo aciona o cilindro auxiliar para gerar alta pressão e pode produzir emulsões de diferentes pressões para vários testes.

2. Através da melhoria do sistema hidráulico, a taxa de fluxo de fornecimento de líquido da bancada de testes foi bastante aumentada e a eficiência de enchimento do pilar único foi melhorada.

3. Equipado com painel de botões centralizado e equipamento de iluminação, é fácil de operar e melhora as condições de operação.

4. Pode ser equipado com um único suporte de detecção de vedação horizontal de suporte hidráulico para melhorar a eficiência de detecção.

5. Um sistema de detecção de computador pode ser instalado, que integra exibição de dados, coleta, processamento e detecção de tempo, e pode gerar e imprimir automaticamente relatórios de teste.

Parâmetros técnicos da bancada de teste de válvula de três propósitos de pilar único

1. Bancada de testes

Sistema hidráulico:

Potência do motor: 5,5KW

Fluxo da bomba de óleo: 15L/min

Pressão nominal: 25MPa

Alta pressão: 31,5 MPa

Meio de trabalho: óleo hidráulico antidesgaste 46#

Sistema de emulsão de bancada de teste de suporte hidráulico único:

Potência do motor: 3KW

Fluxo da bomba: 20 L/min

Pressão nominal: 60 MPa

Alta pressão: 75 MPa

Meio de trabalho: emulsão 3-5%

Fluxo estável pequeno: 0,04 L/min

Ambiente de uso: temperatura 0~40℃

Umidade 10~85% UR

Fonte de alimentação: AC380V±10% (sistema trifásico de quatro fios) 50Hz±2%

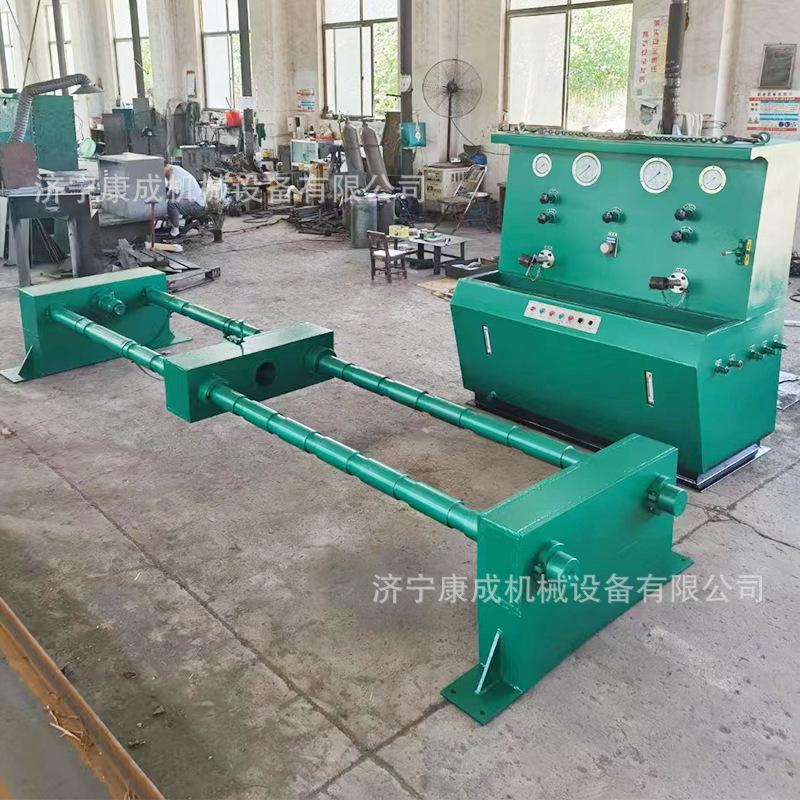

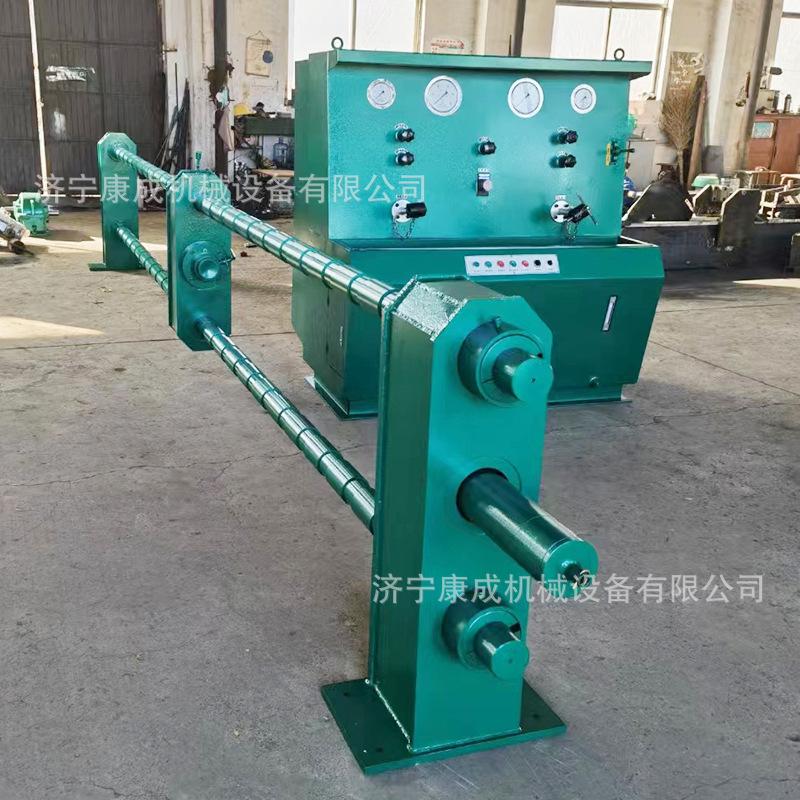

2. Supino de teste de pilar horizontal

Horizontais: (500KN)

Capacidade máxima de carga: 500KN

Capacidade de carga nominal: 300KN

Altura máxima de carregamento: DW35

Pressão de trabalho: 38 MPa

Formulário de teste de pressão: carregamento interno

Curso do cilindro: 600mm.
