A caldeira Zhongzheng é engenhosa há 30 anos.
Construa vantagens tecnológicas essenciais e mantenha a excelente qualidade da caldeira

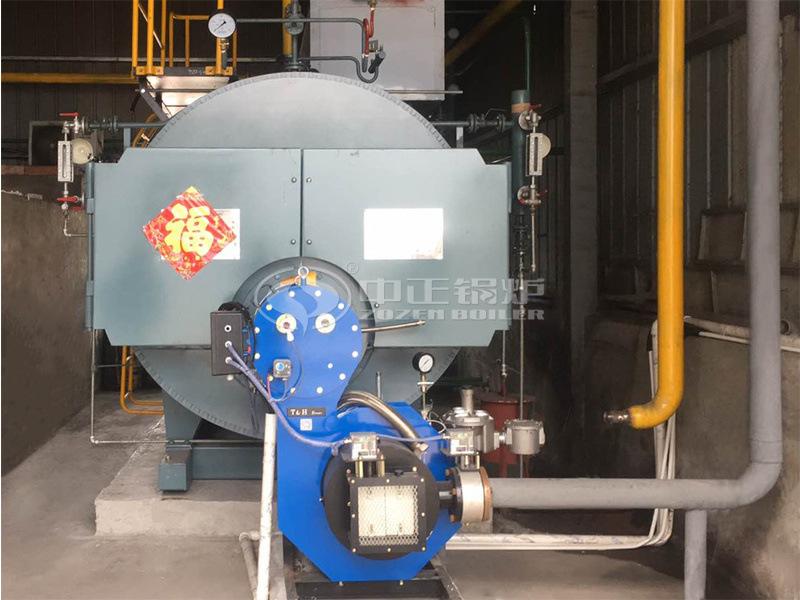

Introdução ao caso
O condicionamento é uma parte importante do processo de peletização na indústria de ração. A qualidade do condicionamento determina diretamente a qualidade da ração. Atualmente, as fábricas de ração no meu país concluem o processo de condicionamento adicionando vapor, então as caldeiras a vapor são um equipamento essencial para a indústria de ração. A Nanjing Shuaifeng Feed Co., Ltd. foi fundada em 2005. É uma empresa abrangente com ração biológica aquática, ração extrudada, aditivos pré-misturados, agricultura de biocirculação e uma base de demonstração de reprodução tridimensional de mil acres. Seus produtos incluem ração aquática, minhocas aquáticas, ração para peixes, ração para caranguejos de rio, etc. Para melhorar a qualidade da ração e responder às políticas nacionais de proteção ambiental, a Shuaifeng Feed Co., Ltd. planeja reintroduzir caldeiras a vapor de alta eficiência e ecologicamente corretas. Depois de comparar e analisar muitos produtos de caldeira, a Shuaifeng Feed Co., Ltd. foi atraída pelo alto desempenho das caldeiras a gás (óleo) da série WNS da ZOZEN Boiler e imediatamente encomendou uma caldeira a vapor de 2t/h. Esta série de caldeiras a vapor pode usar uma ampla gama de combustíveis, incluindo gás natural, diesel leve e outras fontes de energia limpa. Em combinação com um queimador de baixo nitrogênio, pode facilmente atingir emissões ultrabaixas de óxidos de nitrogênio. Ao mesmo tempo, usa um forno corrugado de grande diâmetro para garantir a combustão total do combustível. O amplo espaço de armazenamento de vapor e o design da superfície de aquecimento podem efetivamente melhorar a eficiência térmica da caldeira e a qualidade do vapor.
comentários do cliente
A caldeira a vapor fornecida pela Zhongzheng Boiler desta vez tem saída suficiente, alta qualidade, operação simples e conveniente, o que trouxe grande ajuda ao nosso processamento de ração. Além disso, o serviço da Zhongzheng Boiler é muito abrangente, e estamos ansiosos para cooperar com a Zhongzheng Boiler novamente.
Princípio de funcionamento da caldeira a vapor de óleo/gás da série WNS

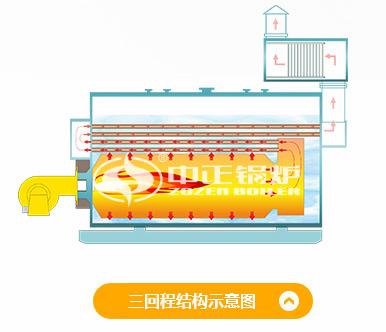

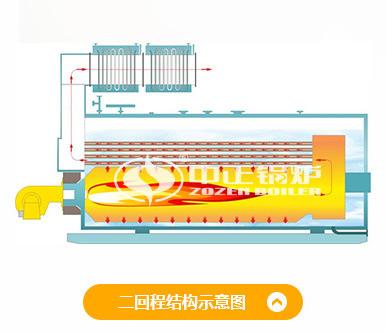

- O fluxo de gás de combustão das caldeiras de óleo e gás de combustão interna horizontal da série ZOZEN WNS é dividido em duas formas: duas passagens e três passagens. A chama formada após o combustível ser queimado pelo queimador preenche todo o forno corrugado e transmite calor radiante através da parede do forno. Esta é a primeira passagem. O gás de combustão de alta temperatura gerado pela combustão se reúne na câmara de recombustão e gira para entrar na segunda passagem, ou seja, a área do feixe de tubos de fumaça rosqueados. Após a troca de calor por convecção, a temperatura do gás de combustão diminui gradualmente e então atinge a caixa de fumaça frontal. O gás de combustão da caldeira de duas passagens sai do corpo da caldeira pela caixa de fumaça frontal e entra no economizador e condensador ajustados na parte superior do forno. O gás de combustão da caldeira de três passagens gira da caixa de fumaça frontal para a terceira passagem, ou seja, a área do feixe de tubos leves, e então entra no economizador pela caixa de fumaça traseira, e então flui para a chaminé e é descarregado na atmosfera.
| Modelo de caldeira | Capacidade nominal de evaporação (t/h) | Pressão de trabalho nominal (Mpa) | Temperatura nominal do vapor (℃) | Peso máximo de transporte (t) | Dimensões máximas de transporte (m) (C×L×A) |
| WNS1-0,7-Y(Q) | 1 | 0,7 | 170 | 4 | 3,3×1,8×2,1 |
| WNS1-1.0-Y(Q) | 1 | 1,0 | 184 | 4 | 3,3×1,8×2,1 |
| WNS1,5-1,0-Y(Q) | 1,5 | 1,0 | 184 | 4,5 | 3,0×1,8×2,0 |
| WNS1,5-1,25-Y(Q) | 1,5 | 1,25 | 194 | 4,5 | 3,0×1,8×2,0 |
| WNS2-1.0-Y(Q) | 2 | 1,0 | 184 | 8,5 | 4,4×2,1×2,5 |
| WNS2-1,25-Y(Q) | 2 | 1,25 | 194 | 8,5 | 4,4×2,1×2,5 |
| WNS3-1.0-Y(Q) | 3 | 1,0 | 184 | 8,9 | 4,6×2,3×2,6 |
| WNS3-1,25-Y(Q) | 3 | 1,25 | 194 | 8,9 | 4,6×2,3×2,6 |
| WNS4-1,25-Y(Q) | 4 | 1,25 | 194 | 13.3 | 4,7×2,5×2,9 |
| WNS4-1.6-Y(Q) | 4 | 1.6 | 204 | 13.3 | 4,7×2,5×2,9 |
| WNS5-1,25-Y(Q) | 5 | 1,25 | 194 | 14.3 | 5,3×2,7×3,3 |
| WNS5-1.6-Y(Q) | 5 | 1.6 | 204 | 14.3 | 5,3×2,7×3,3 |
| WNS6-1,25-Y(Q) | 6 | 1,25 | 194 | 19,5 | 5,9×2,6×3,0 |
| WNS6-1.6-Y(Q) | 6 | 1.6 | 204 | 19,5 | 5,9×2,6×3,0 |
| WNS8-1,25-Y(Q) | 8 | 1,25 | 194 | 22,6 | 5,9×2,8×3,1 |
| WNS8-1.6-Y(Q) | 8 | 1.6 | 204 | 22,6 | 5,9×2,8×3,1 |
| WNS10-1,25-Y(Q) | 10 | 1,25 | 194 | 25,8 | 7,7×2,8×3,1 |
| WNS10-1.6-Y(Q) | 10 | 1.6 | 204 | 25,8 | 7,7×2,8×3,1 |
| WNS15-1,25-Y(Q) | 15 | 1,25 | 194 | 34,7 | 7,0×3,1×3,6 |
| WNS15-1.6-Y(Q) | 15 | 1.6 | 204 | 34,7 | 7,0×3,1×3,6 |
| WNS20-1,25-Y(Q) | 20 | 1,25 | 194 | 46 | 8,3×3,4×4,0 |
| WNS20-1.6-Y(Q) | 20 | 1.6 | 204 | 46 | 8,3×3,4×4,0 |
O equipamento de processamento de corpos de caldeiras a óleo/gás da série WNS é avançado e o acabamento é requintado para garantir a qualidade da caldeira
- Técnicas de processamento essenciais, como corte de chapa de aço, arredondamento, perfuração de chapas tubulares, etc., usam tecnologia avançada de processamento CNC para reduzir o estresse da montagem e prolongar a vida útil da caldeira.
- Os painéis dianteiros e traseiros da caixa de fumaça são cortados por máquina de corte a plasma CNC, o que é elegante e bonito.
- A soldagem do tubo de fumaça e da chapa tubular adota primeiro a pré-expansão para eliminar a folga entre o tubo e a chapa tubular e, em seguida, adota o processo de soldagem automática a arco de argônio para eliminar efetivamente o estresse.
- A soldagem de costura longitudinal e circunferencial da caldeira adota tecnologia avançada de soldagem automática por arco submerso para garantir a qualidade da soldagem.
As caldeiras a óleo/gás da série WNS apresentam excelentes vantagens de desempenho e são mais econômicas em termos de combustível
- Utilizando fibra de silicato de alumínio de alta qualidade e argila refratária para isolamento, a temperatura do forno é controlada abaixo de 45 °C, controlando efetivamente a perda de calor.
- Um economizador é instalado na parte traseira da chaminé da caldeira para remover o calor residual dos gases de combustão, aumentar a temperatura da água de entrada da caldeira, reduzir a temperatura dos gases de escape para 60 graus e aumentar a eficiência térmica para mais de 98%.
- Com amplo espaço de armazenamento e superfície de aquecimento, esta caldeira a óleo/gás pode gerar alta potência térmica com eficiência.
A rigorosa supervisão e inspeção de qualidade pela caldeira ZOZEN garante a segurança
- Todas as soldas longitudinais e circunferenciais são 100% inspecionadas radiograficamente para eliminar soldas não qualificadas.
- Sete pontos de parada de processo são configurados, cada um dos quais é verificado por sete engenheiros responsáveis diferentes. Se qualquer um deles falhar, o próximo processo não pode ser realizado.
A caldeira ZOZEN possui design humanizado, facilitando a operação e manutenção
- As caldeiras de óleo/gás da série WNS têm as características de operação totalmente automática. A combustão, o nível de água, a temperatura e a pressão do vapor são ajustados e protegidos automaticamente, e podem ser desacompanhados.
- A porta da caixa de fumaça da caldeira a óleo/gás da série WNS adota uma estrutura articulada e abre como uma janela, o que é conveniente para inspeção, limpeza e manutenção.
Fluxograma
