Introdução ao caso

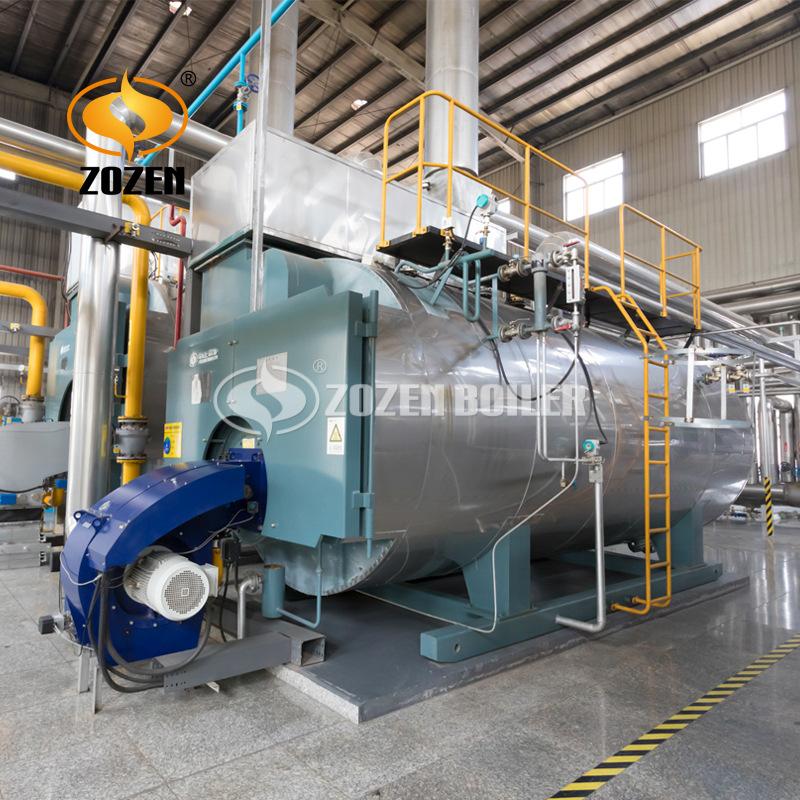

Caldeiras a vapor fornecem vapor na filtragem, esterilização, enlatamento asséptico e outros elos da indústria de alimentos e bebidas. A Nongfu Spring Co., Ltd. é uma das 20 maiores empresas de bebidas da China, com foco na pesquisa, desenvolvimento e promoção de vários refrigerantes, como água potável natural, bebidas de suco de frutas e vegetais, bebidas para fins especiais e bebidas de chá. Até agora, foi produzido em massa em oito fontes de água de alta qualidade. Para responder à política de "carvão para gás" lançada pelo país, a Manas Water Source em Tianshan, Xinjiang, planeja introduzir várias caldeiras a vapor a gás. Com sua rica experiência na indústria e soluções sistemáticas, a ZOZEN Boiler venceu com sucesso a licitação e forneceu duas caldeiras a vapor a gás da série WNS de 4t/h (WNS4-1.25-Q). Esta caldeira utiliza elementos de transferência de calor de alta eficiência com tubo de fumaça roscado e, com o economizador e o condensador adicionados na extremidade da chaminé, a eficiência térmica da caldeira chega a 98% ou mais; e utiliza queimadores avançados de nitrogênio ultrabaixo no país e no exterior, combinados com uma fornalha de grande diâmetro, podendo atingir requisitos de emissão de NOx ultrabaixo.
comentários do cliente
A caldeira a vapor é um equipamento muito importante em nosso processo de produção. A caldeira a vapor a gás da série WNS fornecida pela ZOZEN Boiler tem excelentes efeitos de economia de energia e proteção ambiental, e a emissão de gases de combustão atende totalmente aos requisitos nacionais de NOx≤30mg/Nm3. Além disso, o serviço da ZOZEN Boiler é muito recomendável, e há funcionários para orientar todo o processo, da instalação à operação de teste.
Princípio de funcionamento da caldeira a vapor de óleo/gás da série WNS
- O fluxo de gás de combustão das caldeiras de óleo e gás de combustão interna horizontal da série ZOZEN WNS é dividido em duas formas: duas passagens e três passagens. A chama formada pela combustão do combustível no queimador preenche todo o forno corrugado e transmite calor radiante através da parede do forno. Esta é a primeira passagem. O gás de combustão de alta temperatura gerado pela combustão se reúne na câmara de regeneração e gira para entrar na segunda passagem, ou seja, a área do feixe de tubos de fumaça roscados. Após a troca de calor por convecção, a temperatura do gás de combustão diminui gradualmente e então atinge a caixa de fumaça frontal. O gás de combustão da caldeira de duas passagens sai do corpo da caldeira pela caixa de fumaça frontal e entra no economizador e condensador ajustados na parte superior do forno. O gás de combustão da caldeira de três passagens gira da caixa de fumaça frontal para a terceira passagem, ou seja, a área do feixe de tubos leves, e então entra no economizador pela caixa de fumaça traseira, e finalmente flui para a chaminé e é descarregado na atmosfera.
| Modelo de caldeira | Capacidade nominal de evaporação (t/h) | Pressão de trabalho nominal (Mpa) | Temperatura nominal do vapor (℃) | Peso máximo de transporte (t) | Dimensões máximas de transporte (m) (C×L×A) |
| WNS1-0,7-Y(Q) | 1 | 0,7 | 170 | 4 | 3,3×1,8×2,1 |
| WNS1-1.0-Y(Q) | 1 | 1,0 | 184 | 4 | 3,3×1,8×2,1 |
| WNS1,5-1,0-Y(Q) | 1,5 | 1,0 | 184 | 4,5 | 3,0×1,8×2,0 |
| WNS1,5-1,25-Y(Q) | 1,5 | 1,25 | 194 | 4,5 | 3,0×1,8×2,0 |
| WNS2-1.0-Y(Q) | 2 | 1,0 | 184 | 8,5 | 4,4×2,1×2,5 |
| WNS2-1,25-Y(Q) | 2 | 1,25 | 194 | 8,5 | 4,4×2,1×2,5 |
| WNS3-1.0-Y(Q) | 3 | 1,0 | 184 | 8,9 | 4,6×2,3×2,6 |
| WNS3-1,25-Y(Q) | 3 | 1,25 | 194 | 8,9 | 4,6×2,3×2,6 |
| WNS4-1,25-Y(Q) | 4 | 1,25 | 194 | 13.3 | 4,7×2,5×2,9 |
| WNS4-1.6-Y(Q) | 4 | 1.6 | 204 | 13.3 | 4,7×2,5×2,9 |
| WNS5-1,25-Y(Q) | 5 | 1,25 | 194 | 14.3 | 5,3×2,7×3,3 |
| WNS5-1.6-Y(Q) | 5 | 1.6 | 204 | 14.3 | 5,3×2,7×3,3 |
| WNS6-1,25-Y(Q) | 6 | 1,25 | 194 | 19,5 | 5,9×2,6×3,0 |
| WNS6-1.6-Y(Q) | 6 | 1.6 | 204 | 19,5 | 5,9×2,6×3,0 |
| WNS8-1,25-Y(Q) | 8 | 1,25 | 194 | 22,6 | 5,9×2,8×3,1 |
| WNS8-1.6-Y(Q) | 8 | 1.6 | 204 | 22,6 | 5,9×2,8×3,1 |
| WNS10-1,25-Y(Q) | 10 | 1,25 | 194 | 25,8 | 7,7×2,8×3,1 |
| WNS10-1.6-Y(Q) | 10 | 1.6 | 204 | 25,8 | 7,7×2,8×3,1 |
| WNS15-1,25-Y(Q) | 15 | 1,25 | 194 | 34,7 | 7,0×3,1×3,6 |
| WNS15-1.6-Y(Q) | 15 | 1.6 | 204 | 34,7 | 7,0×3,1×3,6 |
| WNS20-1,25-Y(Q) | 20 | 1,25 | 194 | 46 | 8,3×3,4×4,0 |
| WNS20-1.6-Y(Q) | 20 | 1.6 | 204 | 46 | 8,3×3,4×4,0 |
O equipamento de processamento de corpos de caldeiras a óleo/gás da série WNS é avançado e o acabamento é requintado para garantir a qualidade da caldeira
- Técnicas de processamento essenciais, como corte de chapa de aço, arredondamento, perfuração de chapas tubulares, etc., usam tecnologia avançada de processamento CNC para reduzir o estresse da montagem e prolongar a vida útil da caldeira.
- Os painéis dianteiros e traseiros da caixa de fumaça são cortados por máquina de corte a plasma CNC, o que é elegante e bonito.
- A soldagem do tubo de fumaça e da chapa tubular adota primeiro a pré-expansão para eliminar a folga entre o tubo e a chapa tubular e, em seguida, adota o processo de soldagem automática a arco de argônio para eliminar efetivamente o estresse.
- A soldagem de costura longitudinal e circunferencial da caldeira adota tecnologia avançada de soldagem automática por arco submerso para garantir a qualidade da soldagem.
As caldeiras a óleo/gás da série WNS apresentam excelentes vantagens de desempenho e são mais econômicas em termos de combustível
- Utilizando fibra de silicato de alumínio de alta qualidade e argila refratária para isolamento, a temperatura do forno é controlada abaixo de 45 °C, controlando efetivamente a perda de calor.
- Um economizador é instalado na parte traseira da chaminé da caldeira para remover o calor residual dos gases de combustão, aumentar a temperatura da água de entrada da caldeira, reduzir a temperatura dos gases de escape para 60 graus e aumentar a eficiência térmica para mais de 98%.
- Com amplo espaço de armazenamento e superfície de aquecimento, esta caldeira a óleo/gás pode gerar alta potência térmica com eficiência.
A rigorosa supervisão e inspeção de qualidade pela caldeira ZOZEN garante a segurança
- Todas as soldas longitudinais e circunferenciais são 100% inspecionadas radiograficamente para eliminar soldas não qualificadas.
- Sete pontos de parada de processo são configurados, cada um dos quais é verificado por sete engenheiros responsáveis diferentes. Se qualquer um deles falhar, o próximo processo não pode ser realizado.
A caldeira ZOZEN possui design humanizado, facilitando a operação e manutenção
- As caldeiras de óleo/gás da série WNS têm as características de operação totalmente automática. A combustão, o nível de água, a temperatura e a pressão do vapor são ajustados e protegidos automaticamente, e podem ser desacompanhados.
- A porta da caixa de fumaça da caldeira a óleo/gás da série WNS adota uma estrutura articulada e abre como uma janela, o que é conveniente para inspeção, limpeza e manutenção.
