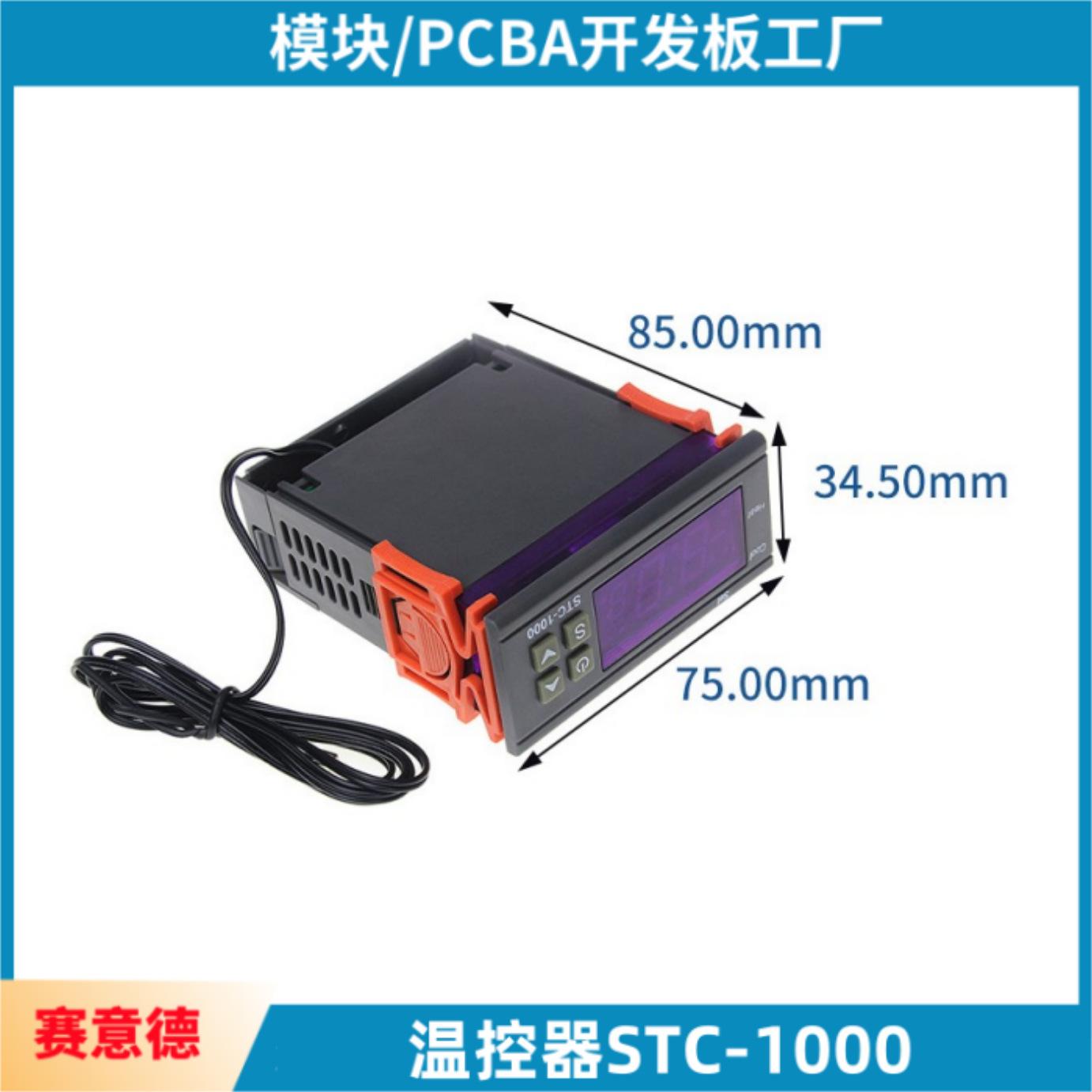

Termostato STC-1000
Fonte de alimentação: 110-220VAC ± 10%, 50/60Hz (ou DC12V / DC24V)
● Medição de temperatura e faixa de controle: -50°C~+110°C
● Resolução: 0,1
● Precisão: ±1℃
● Capacidade do contato de saída do relé: Aquecimento: 10A/240VAC, Resfriamento: 10A/240VCA

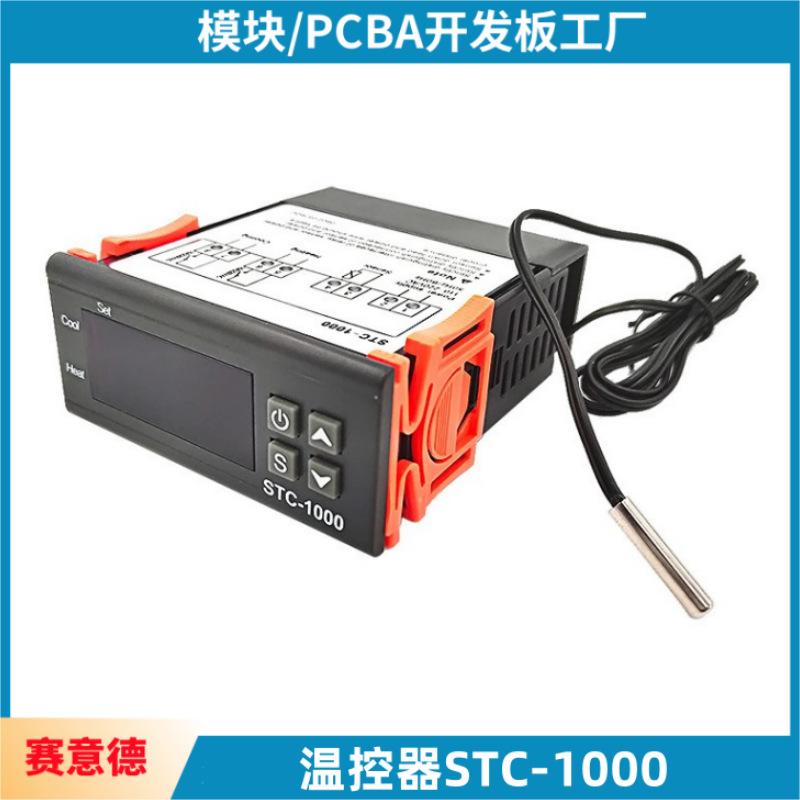

● Sensor tipo h: sensor NTC importado, comprimento do cabo 1 metro
● Material do invólucro: invólucro de plástico ABS cinza retardador de chamas
● Peso líquido 120g Peso bruto 140g Pressione Set por 5 segundos para entrar na configuração do parâmetro interno, pressione para cima e para baixo para alternar P0...P8 e pressione Rst para confirmar e retornar
|
código |
Descrição do código |
Definir intervalo |
Configurações de fábrica |
|
P0 |
Modo de resfriamento/modo de aquecimento |
C/H |
C |
|
P1 |
Configuração de histerese |
0,1-30 |
2 |
|
P2 |
Faixa de ajuste alta |
120 |
120 |
|
P3 |
Faixa de configuração baixa |
-55 |
-55 |
|
P4 |
correção de temperatura |
-10,0~+10,0 graus |
0 |
|
P5 |
Atrasar hora de início |
0-10 minutos |
0 |
|
P6 |
Alarme de alta temperatura |
-50~110 |
desligado |
|
P7 |
Interruptor de bloqueio de dados |
ligado/desligado |
desligado |
|
P8 |
reiniciar |
ligado/desligado |
desligado |
Modo de resfriamento e aquecimento P0
Inicialização em alta temperatura para modo de resfriamento, defina para C
Para iniciar em baixa temperatura, ajuste para H para o modo de aquecimento.
Configuração de histerese P1
No modo de aquecimento (H): quando o valor medido é menor ou igual ao valor definido, a saída inicia o aquecimento e para quando a histerese atinge o valor definido.
No modo de resfriamento (C): quando o valor medido ≥ o valor definido + histerese, o resfriamento de saída inicia e para no valor definido.
Faixa de ajuste alto P2: Ao definir a temperatura, o valor alto não excede este valor
Faixa de configuração baixa P3: ao definir a temperatura, o valor baixo não deve ser inferior a este valor
P4 Correção de temperatura
Quando a temperatura medida desvia da temperatura padrão, esta função pode ser usada para correção. A temperatura corrigida = a temperatura antes da correção + o valor da correção
Unidade de tempo de início atrasado P5: minuto
Ao controlar o equipamento compressor para refrigeração, o tempo de atraso pode ser definido conforme necessário. Quando o controlador emite, o equipamento não inicia imediatamente, e precisa funcionar pelo tempo de atraso definido antes de iniciar.
Alarme de alta temperatura P6
Quando o valor medido for maior que este valor, a tela exibirá --- e um alarme soará, e a saída será forçada a desconectar
Função de bloqueio de dados P7
Ativar o bloqueio de dados pode manter as configurações atuais inalteradas. Neste momento, a temperatura e a função definidas são inválidas. Se você precisar modificar, precisará desativar a função de bloqueio de dados.
P8 reset de fábrica
Pressione e segure SET para alternar para P8, pressione SET uma vez para definir como ligado, pressione Rst para restaurar as configurações de fábrica
Você também pode pressionar e segurar as teclas + e - para iniciar o autoteste e restaurar as configurações de fábrica.
4. Instruções de uso
Conecte a fonte de alimentação de acordo com os parâmetros e o diagrama do circuito e conecte o equipamento de resfriamento ou aquecimento à extremidade de saída
Insira as configurações internas para selecionar o modo de aquecimento (digite P0 e selecione H) ou resfriamento (digite P0 e selecione C), conforme necessário
Como definir a temperatura: Pressione Set uma vez e a tela piscará. Pressione para cima e para baixo para definir a temperatura desejada. Pressione Rst para confirmar e retornar.

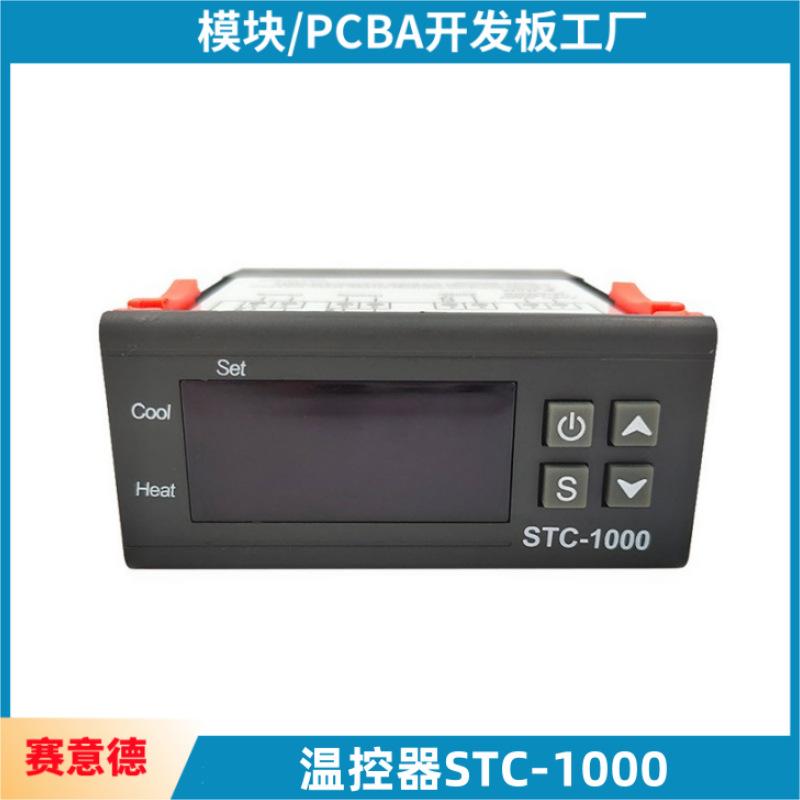

Indicador OUT no painel: piscando indica atraso no início do resfriamento ou aquecimento, e luz constante indica saída
Tubo digital: O visor LLL significa que o sensor está em circuito aberto; O visor HHH significa que o termostato está fora da faixa de medição e será forçado a desligar; O visor --- significa alarme de alta temperatura
