Raspberry Pi 4B

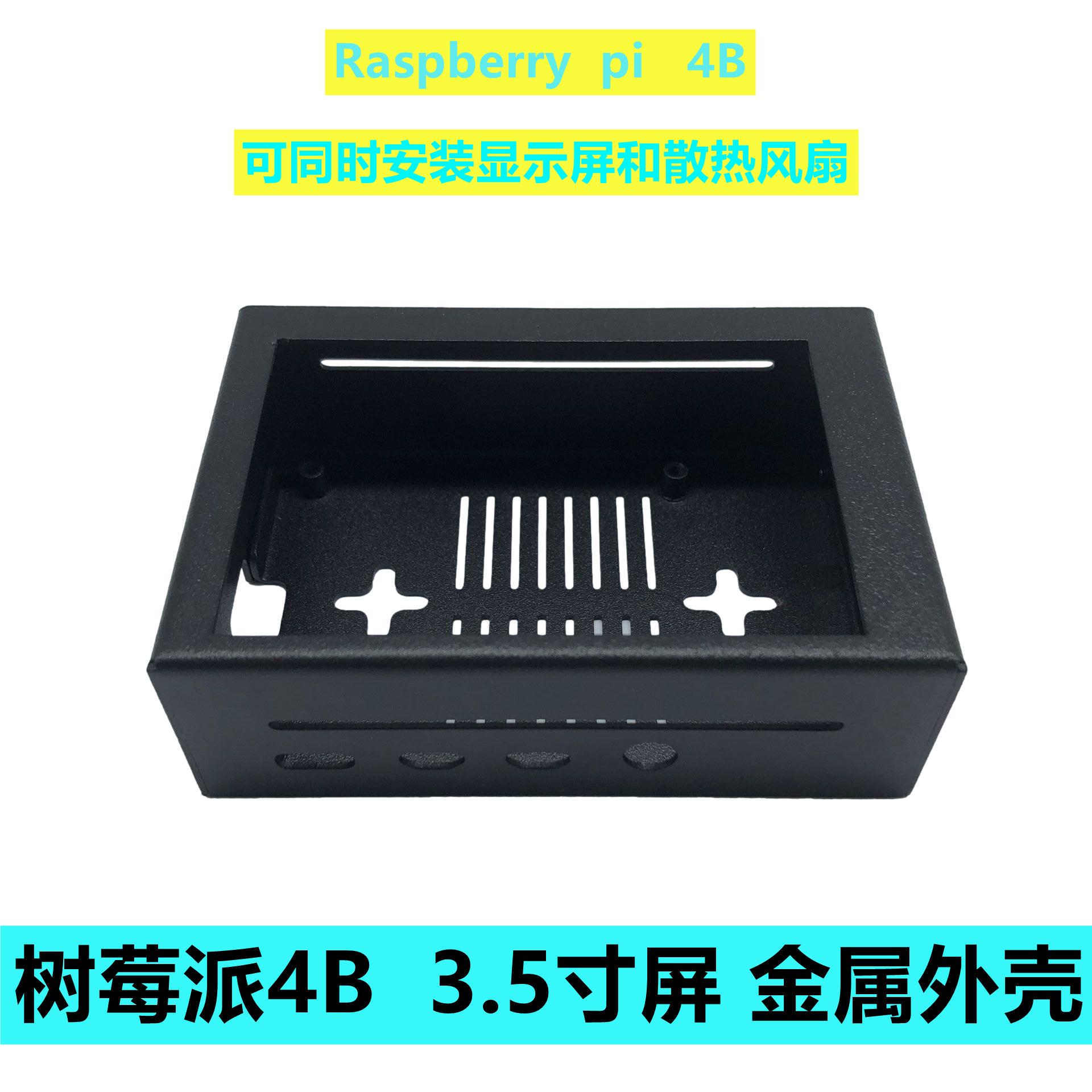

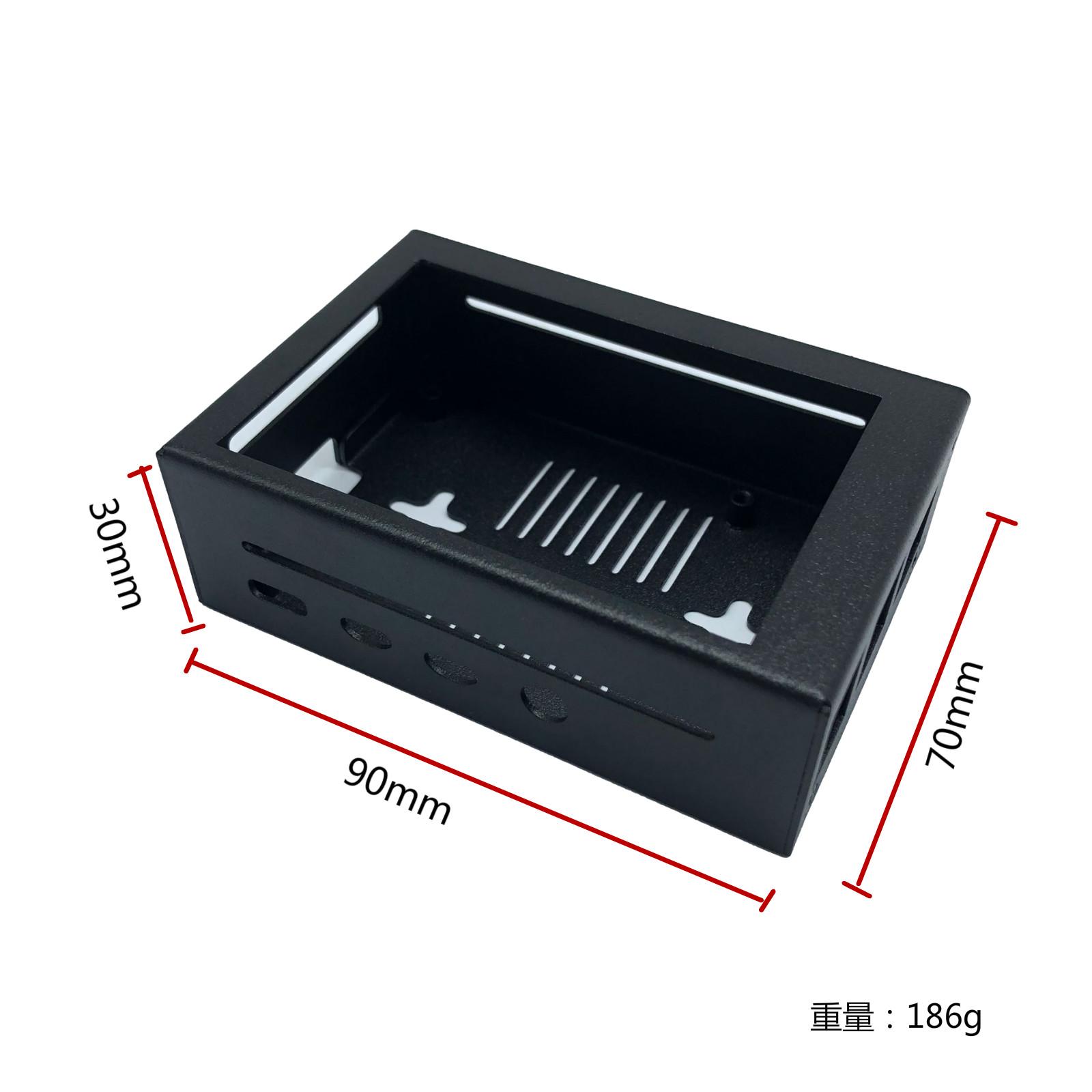

Raspberry Pi caixa de metal de 3,5 polegadas
O display e o ventilador de resfriamento podem ser instalados ao mesmo tempo

Ventilador de refrigeração de liga de alumínio
Melhore o efeito de dissipação de calor e ligue-o conectando os pinos de exibição
Diagrama de conexão da interface do ventilador
Os pinos do ventilador são conectados aos pinos do display
Fio vermelho para positivo
Fio preto para pólo negativo

Poderosa dissipação de calor
Design de abertura inferior para aumentar o efeito de dissipação de calor

Tela sensível ao toque preta de 3,5 polegadas
Tamanho: 3,5 polegadas
Tipo:TFT
Interface: SPI
Resolução: 480*320
Taxa de atualização: menos de 20 quadros
Luz de fundo: LED
Consumo de energia: 5V 0,16A

Conexão de exibição
Fonte de alimentação 1/O da placa-mãe, sem necessidade de fonte de alimentação separada

Instruções de uso
Se o driver dedicado para a tela não estiver instalado, a tela ficará em branco quando o computador for ligado (conforme mostrado abaixo), porque este monitor de 3,5 polegadas usa a interface SPI (cabeçalho de pinos) para saída de vídeo. Se você instalar o sistema diretamente do site oficial do Raspberry Pi, a tela ficará em branco, porque não há driver SPI no sistema oficial, e o sistema emite vídeo de HDMI por padrão. É recomendável usar o sistema que configuramos com o driver 5PI. Se você quiser usar seu próprio sistema, precisará resolver o problema do driver sozinho.
Tela de 3,5 polegadas usando Raspberry Pi
Os pinos GPIO não precisam de fonte de alimentação separada
sistema de suporte
Para Raspberry Pi 4B, suporte os seguintes sistemas
Sistema Raspbian/Sistema Kali-inux/Sistema Retropie/Sistema Ubuntu-MATE-32bit
Para Raspberry Pi 3B+/3B, suporta os seguintes sistemas
Sistema Raspbian/Sistema Ubuntu-mate/Sistema Kali-inux/Sistema Retrople

etapas de instalação
Etapas de instalação com ventilador de refrigeração
1. Conecte cinco dissipadores de calor ao Raspberry Pi e coloque quatro juntas nos orifícios dos parafusos do Raspberry Pi.
2. Aparafuse o suporte do ventilador de liga de alumínio para fixá-lo.
3. Conecte o pino do ventilador à interface do ventilador do visor
4 Alinhe a tela de exibição aos pinos do Raspberry Pi
5 Empurre a caixa para fechá-la e aperte os parafusos.
