Departamento de corte de tosquiador de carvão

Departamento de corte de tosquiador de carvãoprodutosintroduzir

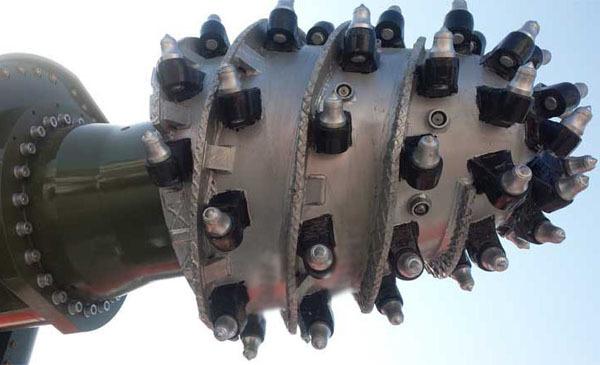

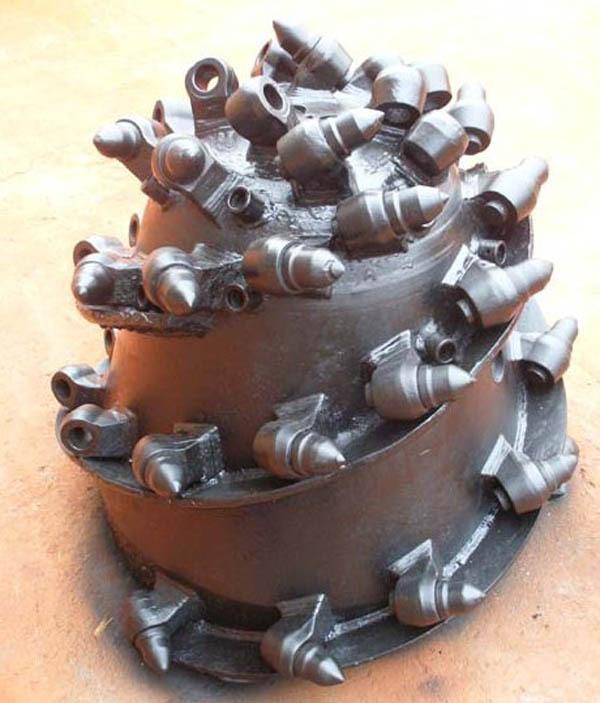

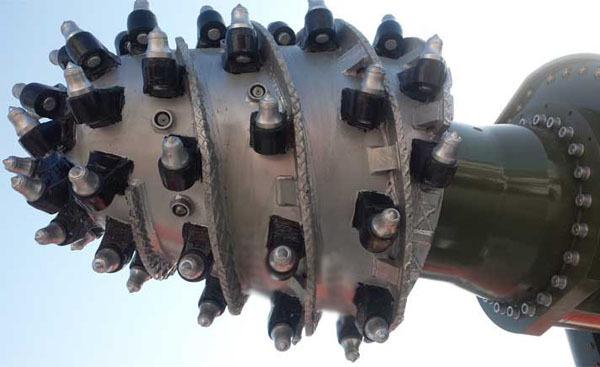

A parte de corte da tesoura é composta por caixa de redução fixa, balancim, tambor, placa de retenção de carvão e sistema de regulagem de altura. A função da peça de corte é transferir a potência do motor para o tambor de corte após a desaceleração para cortar o carvão e carregar o carvão cortado no transportador da face de trabalho através das lâminas espirais no tambor. Para melhorar o efeito de carregamento de carvão do tambor espiral, uma placa de retenção de carvão é instalada atrás do tambor.

Características da seção de corte da tesoura

(1) A peça de corte adota transmissão mecânica. A caixa de redução fixa é o principal componente da seção de corte. A velocidade do motor do cortador é geralmente em torno de 1470 r/min, enquanto a velocidade do tambor é geralmente de 50 r/min-100 r/min dependendo do diâmetro. Para atingir o objetivo de desaceleração, a caixa de redução da seção de corte é geralmente composta por engrenagens de redução de 3 a 5 estágios. Como o eixo do tambor é perpendicular ao eixo do motor, um par de engrenagens circulares é utilizado na caixa de redução da seção de corte.

(2) A velocidade de corte do tambor (a velocidade tangencial circunferencial da ponta da palheta) é geralmente de 4m/s-5m/s. Portanto, quando são utilizados tambores de diâmetros diferentes, a velocidade de rotação deve ser alterada de acordo. Portanto, uma caixa de redução é instalada na peça de corte. Geralmente há um par de engrenagens rápidas substituíveis. Ao alterar o número de dentes da engrenagem, a velocidade de rotação do tambor pode ser alterada.

(3) Existe uma embreagem no dispositivo de transmissão entre o motor e o tambor. Quando o cortador é ajustado ou reparado, ou ao testar a unidade de tração, a embraiagem precisa de ser aberta para parar a rotação do tambor. Além disso, para segurança do pessoal, quando a tesoura para de funcionar, o tambor também precisa ser desconectado do motor.

(4) Para que o cortador abra a abertura automaticamente, o tambor de corte geralmente se estende por uma certa distância além do comprimento da fuselagem (ou suporte inferior). As tesouras Duolou adotam a forma de um balancim.

(5) Para se adaptar à espessura da camada de carvão e à flutuação da camada de carvão, a altura do tambor de corte é ajustada. A maioria dos tosquiadores adota a forma de ajuste de altura do balancim e alguns usam a forma de ajuste de altura do suporte inferior. Tanto o ajuste de altura da parede giratória quanto o ajuste de altura do movimento central são acionados hidraulicamente.

(6) Durante a operação do cortador, não há defletor de carvão atrás do tambor. Portanto, quando o cortador muda a direção de tração, o defletor de carvão precisa ser trocado de um lado para o outro do tambor. O dispositivo de rotação da placa de retenção de carvão pode ser acionado por um cilindro hidráulico ou motor hidráulico, e alguns usam um rolo para girar a placa de retenção de carvão sem um dispositivo de acionamento especial.

(7) Para ajustar a altura do tambor de corte e virar o defletor de carvão, a máquina de mineração de carvão tem um sistema hidráulico auxiliar separado. Algumas bombas hidráulicas auxiliares são instaladas na caixa de redução de corte, algumas são instaladas em uma caixa hidráulica auxiliar separada e algumas são instaladas na unidade de tração. ali13
