Primeiro, deixe-me apresentar os recursos e vantagens deste módulo (não faça isso ou faça da melhor forma possível):

1. Todas as pistas possíveis:Além de trazer as duas portas necessárias, SDA e SCL, o INT e o COT que podem ser usados também são trazidos.
2. bateria sobressalente:Quando o sistema é desligado, a bateria de backup fornece energia ao chip PCF8563. O baixo consumo de energia do PCF8563 garante que a bateria possa fornecer energia por dez anos.
3. Oscilador de cristal:O novo oscilador de cristal original garante a temporização estável e precisa do chip PCF8563.
4. Vantagens do chip em si:No projeto atual, o dono da loja aplicou muitos chips de relógio e descobriu que o chip Philips é o mais estável, o mais preciso e o de menor consumo de energia. Chips de relógio como o DS1302 são simplesmente fracos.Altamente recomendadoChip de relógio PCF8563.
5. vantagem de preço:Somos um fabricante e temos uma vantagem absoluta em preço. Podemos oferecer o mesmo preço que outras empresas (o preço a granel é melhor).

6. 1. Chip de relógio PCF8563introduzir

   PCF8563 é um CI de nível industrial com I2C integradoInterface de barramentoO PCF8563 é um chip de relógio/calendário multifuncional com consumo de energia extremamente baixo.cronômetroA função, a função de saída do relógio e a função de saída de interrupção podem concluir vários serviços de temporização complexos e até mesmoMicrocontroladorfornecerCão de guardaFunção. É uma solução muito econômicaChip de relógioTem sido amplamente utilizado em medidores de eletricidade, medidores de água, medidores de gás,Telefone, aparelhos de fax, instrumentos portáteis e instrumentos alimentados por bateria.



   PCF8563Principais indicadores de desempenho:

    ★Pode ser alimentado por bateria reserva

    ★Ampla faixa de tensão 1,0~5,5V

   ★Consumo de energia ultrabaixo: o valor típico é 0,25uA

    ★Entrada/saída serial via barramento I2C

   ★A frequência de saída do relógio programável é: 32,768 KHz, 1024 Hz, 32 Hz, 1 Hz.

    ★Quatro funções de alarme e função de temporizador

    ★Contém circuito de reinicialização, capacitor oscilador e circuito de detecção de desligamento

    ★Saída de interrupção de dreno aberto

    ★400KHZ de leitura e escrita de alta velocidade

   2. Descrição da interface do módulo

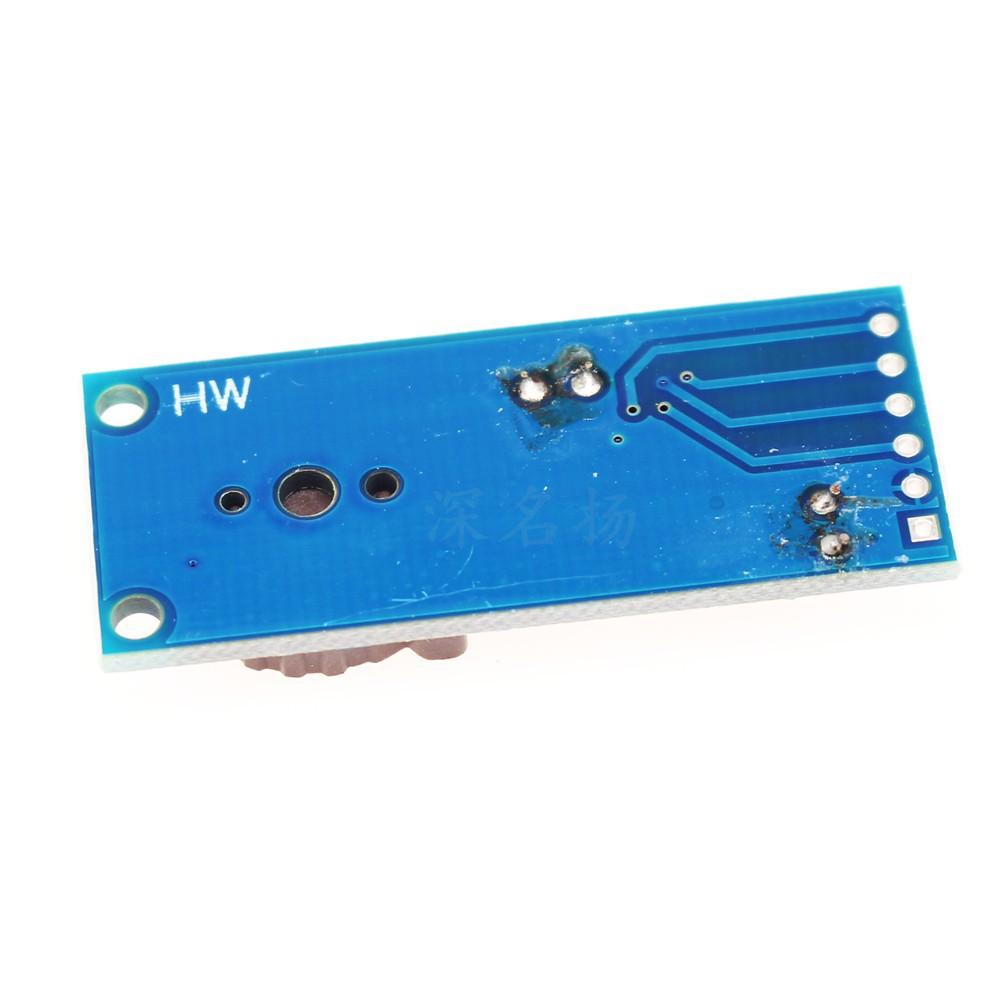

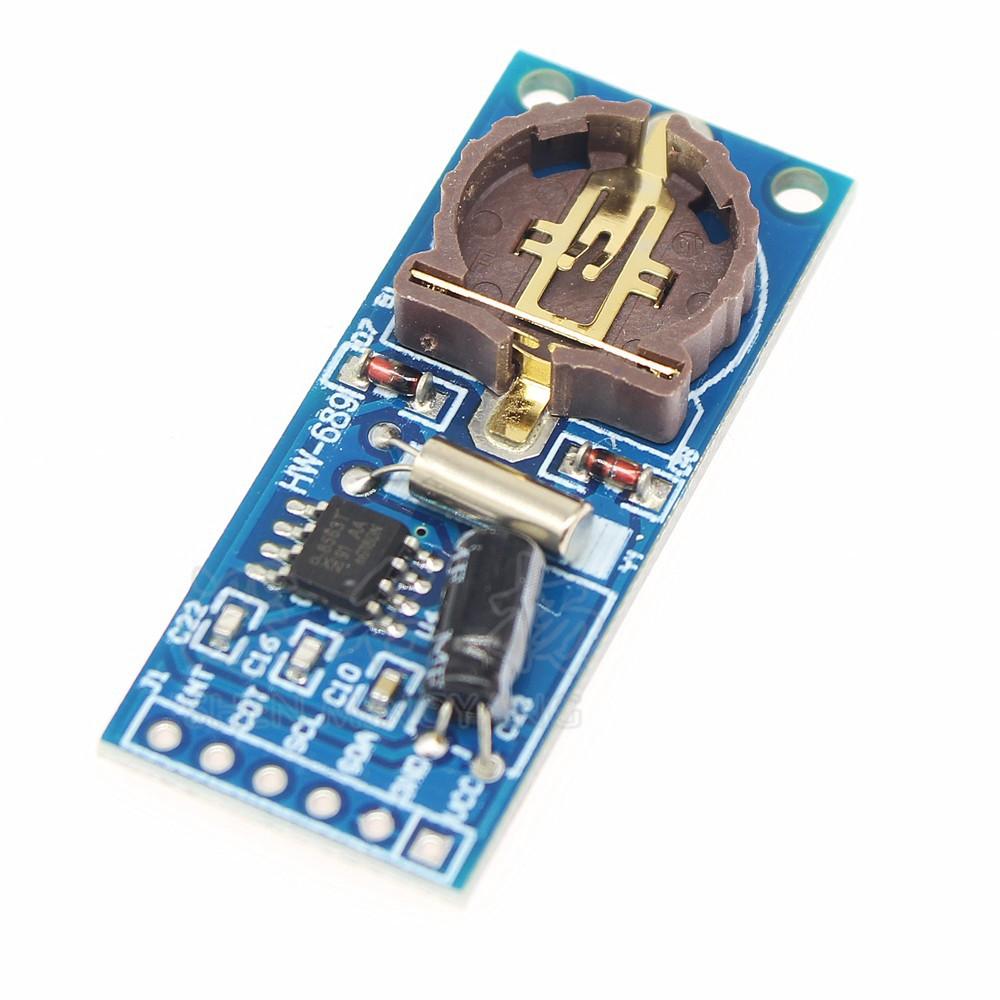

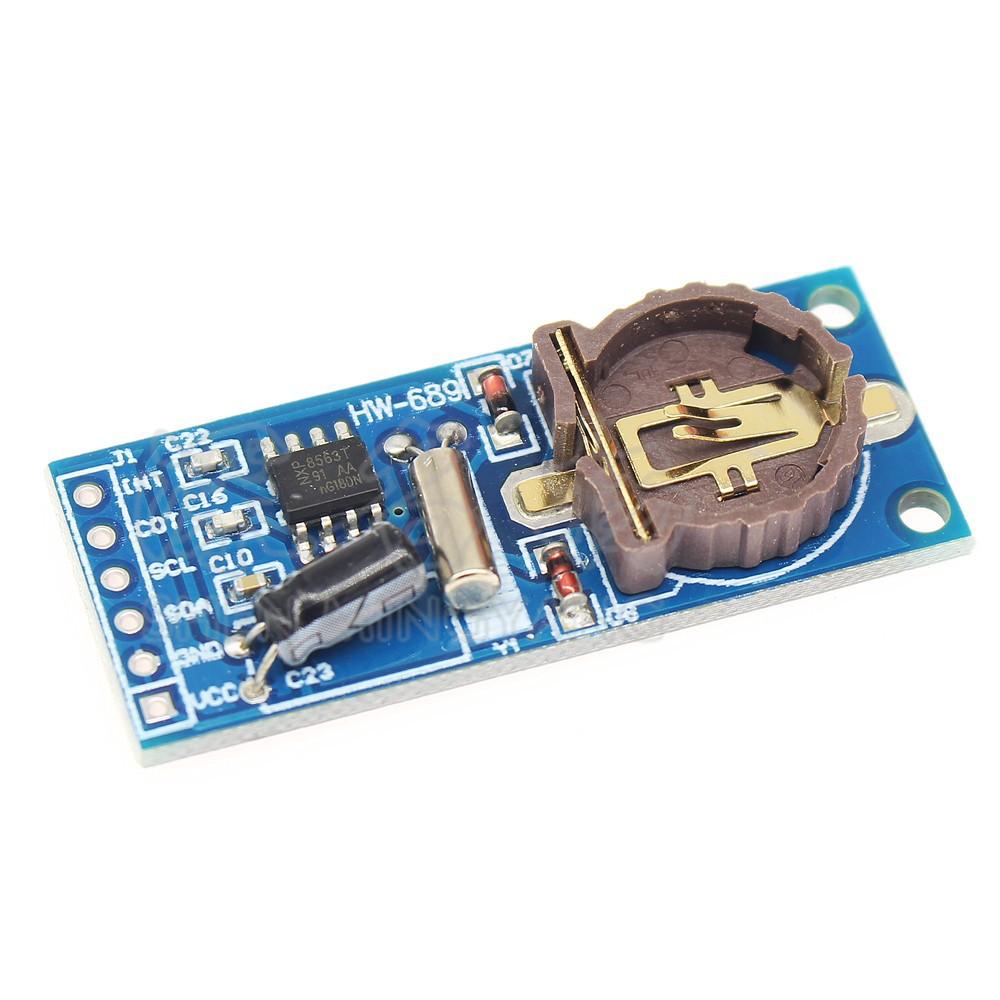

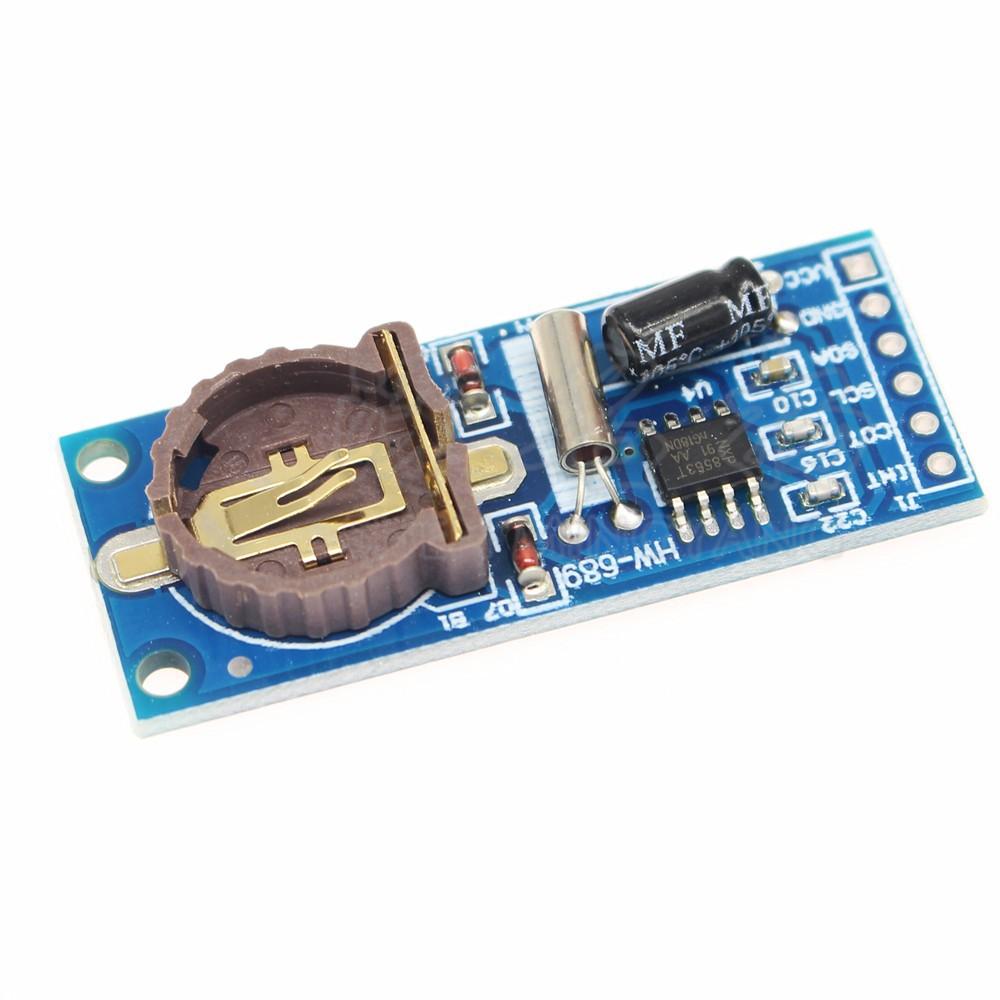

    Interface de instalação da bateria esquerda

   Preste atenção à direção ao instalar, instale de acordo com as instruções da imagem

    Saída de interrupção INT à direita (geralmente não usada)

   Terminal de saída de relógio COT (geralmente não usado)

   Interface de relógio SCL IIC conectada à porta IO do MCU

   SDA IICInterface digital: Conecte à porta IO do MCU

   TerraMódulo de aterramento Aterramento externo

   VCCInterface de alimentação: externa 3,3v-5v

   3. Descrição do teste

   Baixe o programa na pasta 51 dos materiais anexos para o microcontrolador STC89C52 (o programa tem boa compatibilidade e pode ser usado em outros microcontroladores com pequenas modificações). Após ligar, abra a porta serial para receber as informações do relógio de funcionamento.

7.

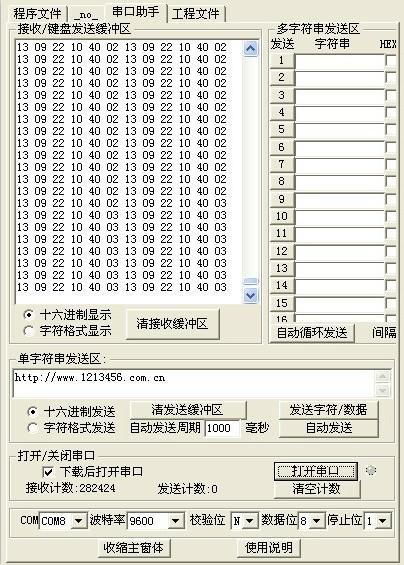

8. Após o download do programa, abra a ferramenta de depuração da porta serial e você poderá receber as informações de ano, mês, dia, hora, minuto e segundo.

9. 5. Coisas a serem observadas

   1. O pino de conexão amarelo (ou preto) será fornecido ao cliente durante o envio, mas não será soldado à placa. Os clientes podem soldar o pino de conexão ou não soldá-lo ou soldar outros conectores de acordo com suas necessidades (não nos diga que não há ferro de solda, ele é essencial para eletrônicos).



   2. O programa em anexo foi testado no ambiente de compilação STC89C52, KEIL, fornece apenas referência e suporte técnico teórico, não fornece serviços de depuração e leitura de programas, por favor, entenda, obrigado
