O dispositivo de monitoramento de descarga parcial de aparelhagem de alta tensão da série APD detecta a radiação de ondas eletromagnéticas gerada pela descarga parcial e determina automaticamente a frequência real de detecção da descarga parcial no local e, em seguida, carrega o número de descarga e a frequência de descarga da descarga parcial detectada no servidor.

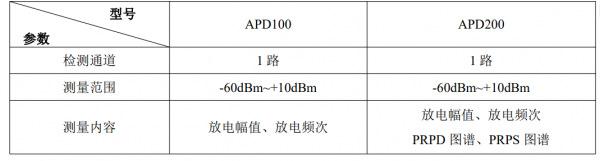

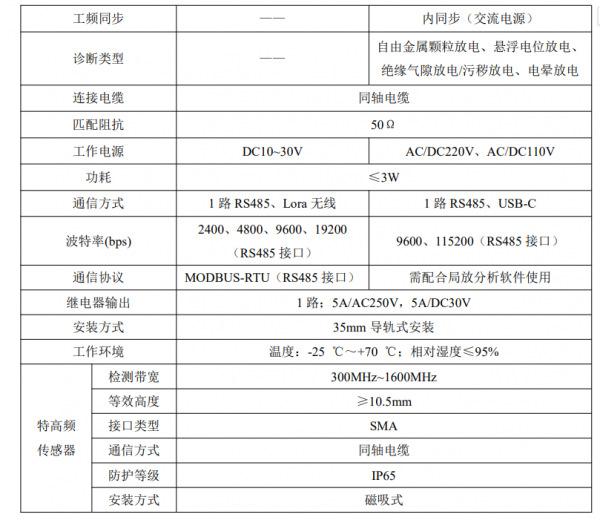

Parâmetros técnicos:

Instalação e dimensões do produto:

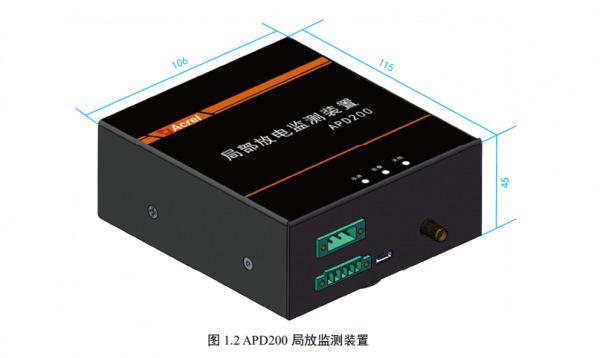

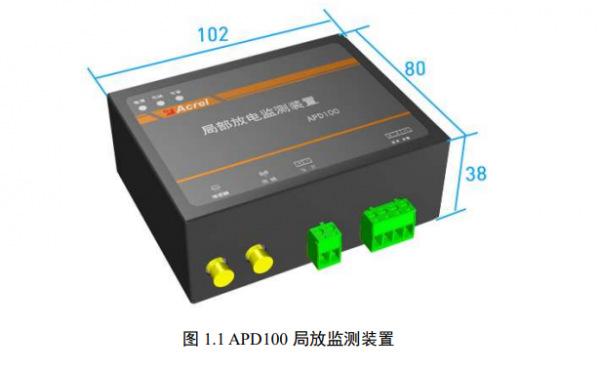

O dispositivo de monitoramento de descarga parcial UHF da série APD adota o método de instalação de trilho guia (DIN35mm) e pode ser instalado na sala de instrumentos secundários do gabinete de comutação; o sensor UHF adota o método de instalação magnética e é adsorvido na parede da sala de cabos do gabinete de comutação. Veja a figura para dimensões detalhadas do produto, unidade: mm.
