Recursos e usos

Os microscópios metalográficos são usados ​​para identificar e analisar a estrutura organizacional de vários metais, materiais de liga e materiais não metálicos. São amplamente utilizados em fábricas ou laboratórios para inspecionar matérias-primas; identificar peças fundidas ou analisar a estrutura metalográfica após o processamento do material; e estudar fenômenos superficiais, como rachaduras superficiais e pulverização. São análises metalográficas de aço, materiais metálicos não ferrosos, peças fundidas e revestimentos; análise petrográfica em geologia; e um meio eficaz de pesquisa microscópica em compostos e cerâmicas no campo industrial. São instrumentos práticos para a metalurgia e a ciência dos materiais estudarem a estrutura organizacional dos materiais, e também são um poderoso auxiliar no campo da pesquisa científica e do ensino.

◇O instrumento está equipado com um sistema de fotografia digital de pixel de alta definição com vários zooms ópticos, que pode fotografar padrões metalográficos em várias ampliações que atendem aos padrões e é adequado para comparação de calibração, classificação e impressão de ampliação fixa;

◇ Equipado com placa de captura de imagem de alta definição, é conveniente ajustar o foco do microscópio e coletar imagens microscópicas em tempo real no monitor;

◇ Vários processamentos, edições, salvamentos e saídas (como impressão, etc.) de imagens podem ser realizados por computador ou sistema multimídia e e-mail;

◇O sistema é cientificamente configurado e fácil de operar, e é amplamente utilizado em empresas e instituições como indústria e mineração, inspeção de qualidade, pesquisa científica e ensino.

Configuração do sistema

1. Microscópio metalúrgico: microscópio metalográfico invertido trinocular

2. Lente adaptadora: lente adaptadora especial

3. Sistema de imagem: CCD de câmera de alta definição

4. Sistema de processamento de imagem: placa de captura de imagem de alta definição (pacote de software de desenvolvimento secundário de placa de captura de imagem de alta resolução em tempo real)

5. Sistema de análise de imagem: sistema operacional de computador de análise metalográfica quantitativa profissional (software SRMAS)

6. Computador e impressora: computador empresarial Lenovo e impressora a laser preto e branco da marca (configuração principal atual) (opcional)

Especificações técnicas

1. Estrutura: Ângulo de inclinação do tubo trinocular invertido 30°, distância interpupilar e dioptria ajustável, 4 conversores objetivos

2. Microscópio de ampliação total: 100×~1000×, imagem 300×~3000×

3. Ocular reticular: valor de grade de zoom variável de campo plano 10 × 0,1 mm

4. Micrômetro: valor da grade 0,01 mm / 1 mm

5. Estágio mecânico de camada dupla: faixa móvel de 200 × 152 mm 15 × 15 mm

6. Mecanismo de foco: proteção coaxial de limite grosso e fino, faixa de elevação de 30 mm, ajuste fino de 0,002 mm

7. Sistema de iluminação reflexiva coaxial: lâmpada halógena com brilho ajustável 20W / 6V com filtro de cor (amarelo, verde, azul, fosco)

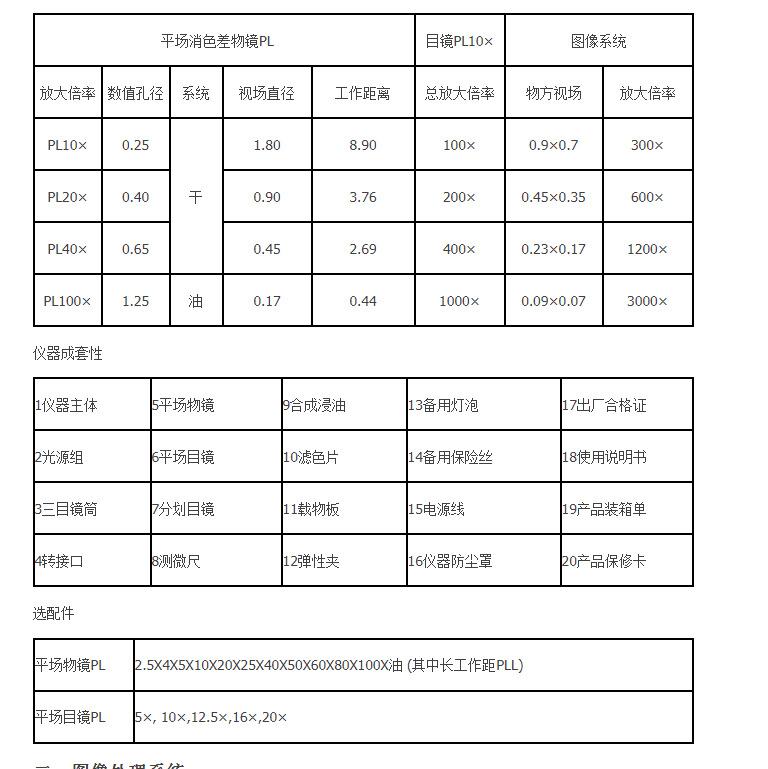

8. Objeto, ocular e ampliação: configuração padrão (outros objetos de ampliação e oculares podem ser opcionais)

dois. sistema de processamento de imagem

Placa de captura de imagem colorida/preto e branco que pode transmitir sinais de vídeo digital para a memória do display ou para a memória do sistema em tempo real. O sinal de vídeo colorido de entrada é processado por um decodificador digital, conversor analógico/digital, dimensionamento, corte, conversão de espaço de cores, etc., e então enviado para a placa VGA através do barramento PCI para exibição em tempo real ou para a memória do computador para armazenamento em tempo real. O processo de transmissão de dados é controlado pelo cartão de imagem sem envolvimento da CPU, e a velocidade de transmissão instantânea pode chegar a 132MB/S.

O sistema possui os seguintes recursos:

◇ Método de entrada: seleção e comutação de software: seis entradas CVBS, três entradas Y/C, seis seleções de uma saída de vídeo analógica;

◇Resolução de aquisição de imagem: 768×576×24 bits (PAL), 640×480×24 bits (NTSC);

◇ Coleta flexível de imagens: Suporta vários métodos de coleta, como campo único, campo contínuo, quadro contínuo, vários campos ou quadros separados por vários campos;

◇Função de sobreposição gráfica: Ao preencher o modelo de máscara, a imagem de entrada de qualquer formato pode ser exibida e armazenada em tempo real;

◇O hardware completa o dimensionamento (SCALE) e o corte (CLIP) da imagem de entrada; o tamanho da imagem de entrada pode ser definido de forma flexível;

◇Suporta transformação do espaço de cores YUV4:2:2, RGB32 e Y8Bit e outros formatos de exibição e armazenamento de imagens;

◇Suporta o método de trabalho de exibição de conteúdo de computador e imagens coletadas na mesma tela;

◇Software de suporte para ajustar brilho, matiz, saturação de cor e contraste;

◇Suporte à função de criptografia do usuário: proteja o software do usuário contra pirataria;

Fornecer ferramentas de desenvolvimento e programas de demonstração em ambientes WINS e Linux; suporta VC, VB, BC, C++Builder e outros ambientes de desenvolvimento.

Adaptabilidade: Transmissão em tempo real de sinais de vídeo analógicos ou digitais, como câmeras e câmeras digitais conectadas a microscópios ópticos em microcomputadores para armazenamento, edição, processamento gráfico, etc.

Quatro. Introdução ao sistema operacional de computador de análise de imagem metalográfica quantitativa profissional (software SRMAS)

O "Professional Quantitative Metallographic Image Analysis Computer Operating System (SRMAS Software)" configurado no sistema de análise de imagem metalográfica processa os espectros de amostra coletados e realiza comparação em tempo real, detecção, classificação, análise, estatísticas e relatórios gráficos de saída. O software integra tecnologia de análise de imagem e é uma combinação perfeita de microscópio metalográfico e tecnologia de análise inteligente. O sistema mede e avalia os resultados de forma rápida e correta, de acordo com os padrões nacionais (GB) e outros padrões relevantes da indústria (JB/YB/HB/QC/DL/DJ/ASTM, etc.). O sistema tem uma interface chinesa completa (a versão em inglês também pode ser selecionada), que é concisa e fácil de operar. Após um treinamento simples ou consulta ao manual de instruções, ele pode ser operado livremente. Ele também fornece uma maneira rápida de aprender conhecimento metalográfico e popularizar as operações.

O sistema inclui as seguintes funções principais:

◇Software de edição de imagens: mais de dez funções, como coleta e armazenamento de imagens;

◇Software de imagem: mais de dez funções, como aprimoramento e sobreposição de imagens;

◇Software de medição de imagem: dezenas de funções de medição, como perímetro, área, conteúdo percentual, etc.;

◇Modo de saída: saída de tabela de dados, saída de histograma, saída de impressão de imagem.

Pacote de software metalográfico dedicado:

◇ Medição e classificação do tamanho de grão (extração de limite de grão, reconstrução de limite de grão, fase única, fase dupla, medição de tamanho de grão, classificação);

◇Medição e classificação de inclusões não metálicas (incluindo sulfetos, óxidos, silicatos, etc.);

◇Medição e classificação do teor de perlita e ferrita; medição e classificação da taxa de esferoidização de grafite de ferro dúctil;

◇Camada descarbonetada, medição de camada carburizada, medição de espessura de revestimento superficial;

◇Medição da fase intermediária e área de ferrita e aço inoxidável austenítico;

◇Análise de silício primário e silício eutético em liga de alumínio com alto teor de silício;

◇Análise de material de liga de titânio...etc.;

◇Contém mapas metalográficos de quase 200 materiais metálicos comumente usados ​​para comparação, atendendo aos requisitos de análise metalográfica e inspeção da maioria das unidades;

◇ Tendo em vista o aumento contínuo de novos materiais e materiais de qualidade importados, materiais e padrões de avaliação que ainda não foram inseridos no software podem ser customizados e inseridos.

Gráfico de exemplo:

(A versão de análise do software contém cerca de 230 mapas de materiais metálicos comuns, e os mapas correspondentes podem ser adicionados de acordo com as necessidades do usuário)
