MODELO 4200Testador de resistência de aterramento com grampo
introduzir:
Aplicável somente a vários pontos de aterramento que podem formar um loop juntos. Nenhuma estaca de aterramento auxiliar é necessária, e apenas um grampo é necessário para testar a resistência de aterramento. Teste a resistência de aterramento0,01～1200Ω. Pode medir a corrente de fuga à terra1mA～30,0APara garantir a precisão, um microprocessador interno e uma tecnologia especial de cabeça de grampo são usados. Para garantir o método de teste correto ou local de teste confiável,LIDERADOIrá exibir
"MANDIBULA ABERTA"、"BARULHO"(Ultrapassarem3A)Símbolos como . Gravável99Coleta de dados. Função de retenção de dados. Grande display e luz de fundo. Indicador de nível de bateria e função de desligamento automático.
Indicadores técnicos:
| Faixa de medição | resolução | Faixa de medição | Precisão |
Resistência do solo | 20Ω | 0,01Ω | 0,00~20,99Ω | ±1,5%±0,05Ω |
200Ω | 0,1Ω | 16,0~99,9Ω | ±2%±0,5Ω | |
100~209,9Ω | ±3%±2Ω | |||
1200Ω | 1Ω | 160~399Ω | ±5%±5Ω | |
400~599Ω | ±10%±10Ω | |||
1200Ω | 10Ω | 600~1200Ω | --- | |
Corrente alternada | 100mA | 0,1ma | 0,0~104,9mA | ±2%±0,7mA |
1000mA | 1mA | 80~1049mA | ±2% | |
10A | 0,01A | 0,80~10,49A | ||
30A | 0,1A | 8,0~31,5A | ||
sistema operacional | Função de resistência de aterramento: entrada de tensão nominal, detecção de corrente (frequência aprox.2400Hz) Integração dupla | |||
Exibição acima da faixa | Exibido quando a entrada excede o intervalo de teste“OL” | |||
Tempo de resposta | sobre7Segundos (resistência do solo) Aprox.2Segundo(ACAtual | |||
Taxa de amostragem | sobre1Segunda categoria/Segundo | |||
tempo de teste | sobre12Horas (UsandoR6PBateria) Aprox.24Horas (UsandoLR6Pilhas alcalinas) | |||
Consumo atual | sobre50mA(*grande100mA） | |||
Usar bateria | CC6V：R6P(AABateria de manganês)×4ouLR6(AAPilhas alcalinas)×4 | |||
Desligamento automático | Após a conclusão da última operação, cerca de10Desligamento automático em minutos | |||
| ||||
Tensão suportável | CA5320V/5Segundos entre as mandíbulas e a caixa externa (excluindo as mandíbulas) | |||
Diâmetro do condutor | Cerca de φ32mm | |||
Dimensões | 246(C)×120(L)×54(P)mm | |||
peso | sobre780g(Bateria incluída) | |||

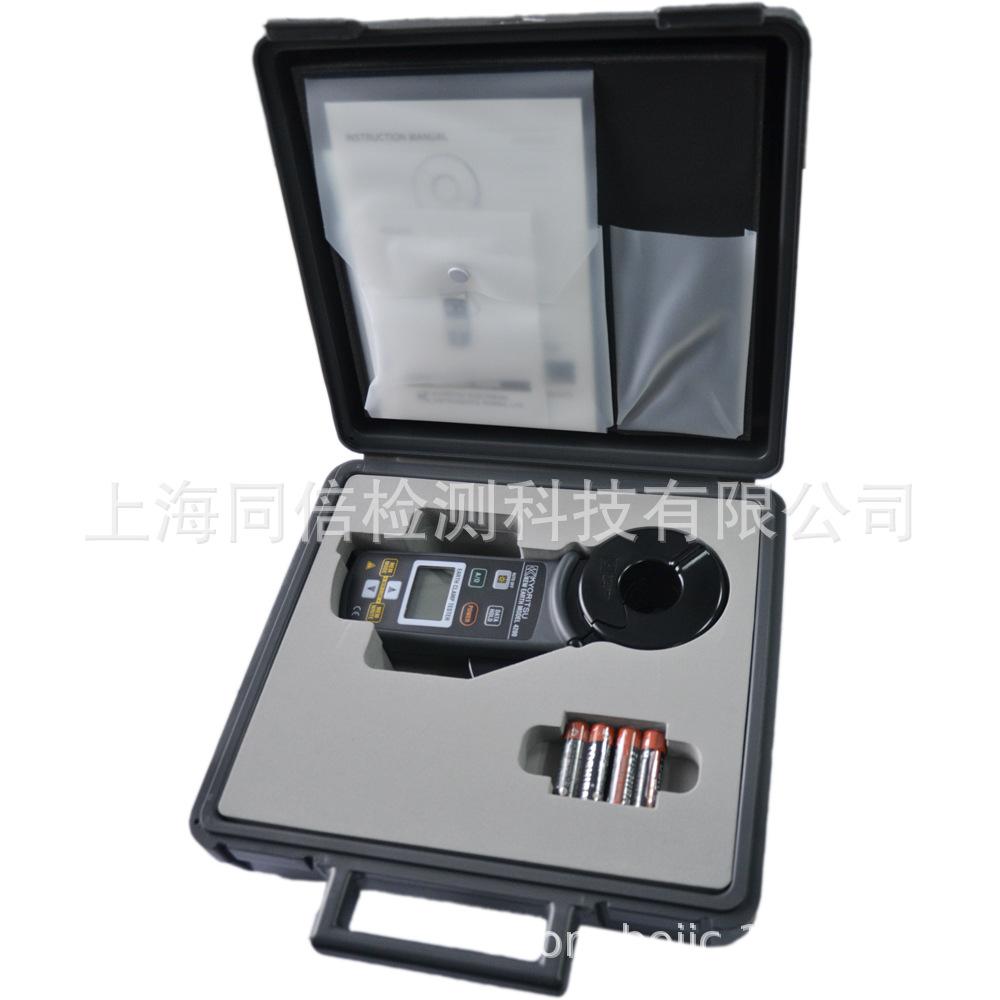

apêndice | 9128(maleta) LR6P×4Guia do usuário,8304(Resistor de confirmação de trabalho) | |||
