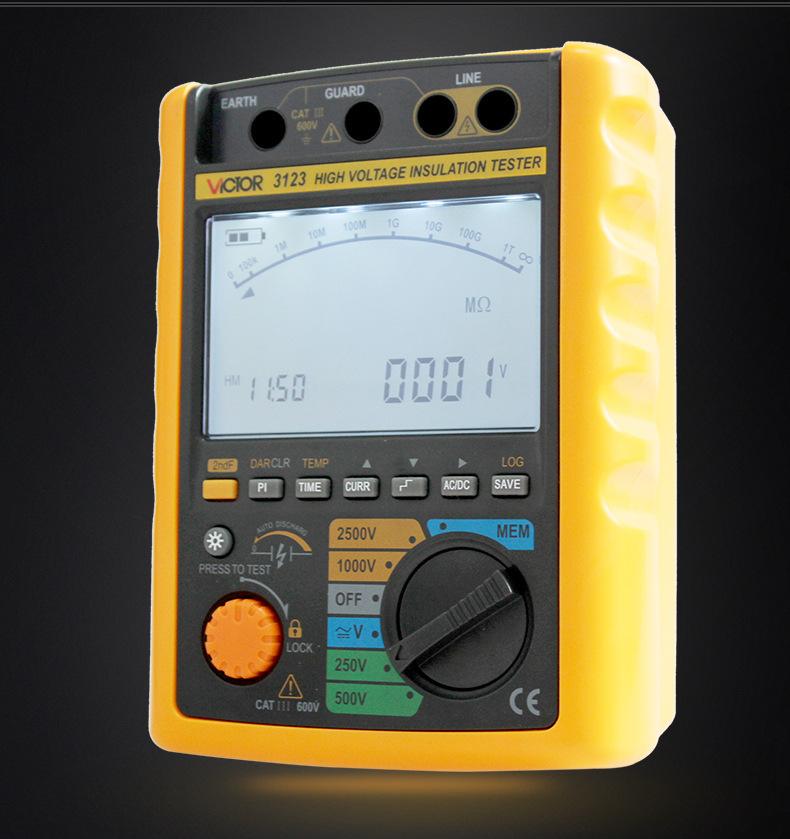

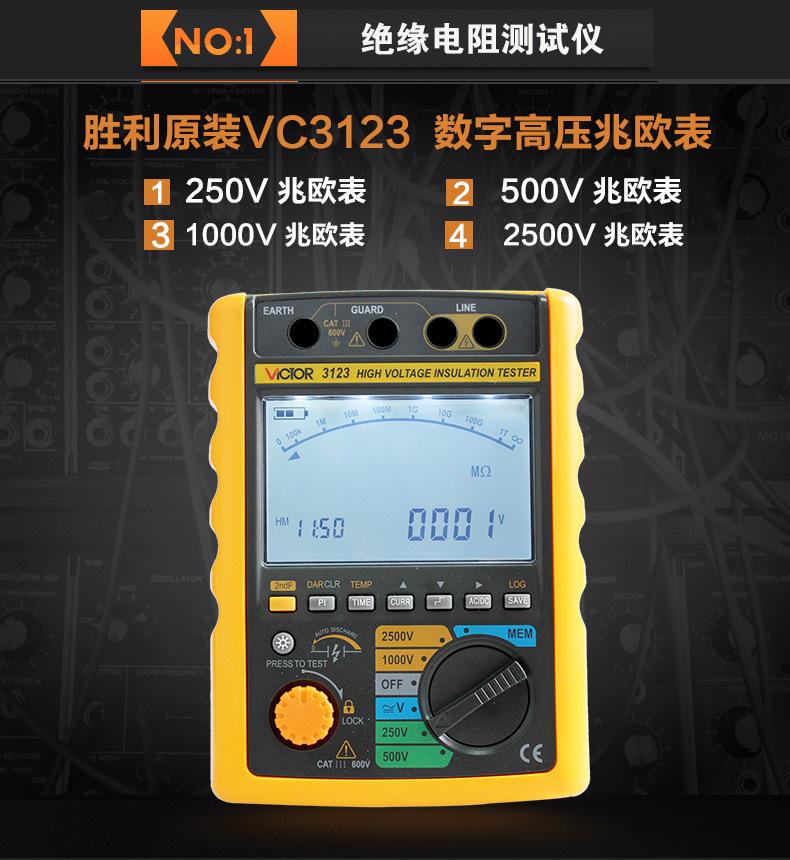

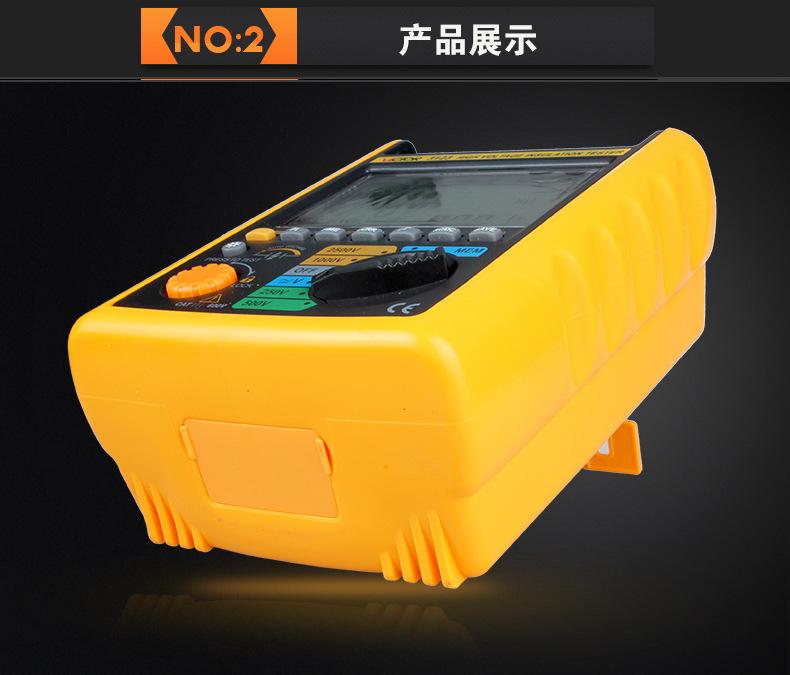

Introdução ao testador de resistência de isolamento ICTOR 3123
Habilidades básicas
4 faixas de detecção de resistência de isolamento de alta tensão:
250 V, 500 V, 1000 V, 2500 V
Medição de tensão CA e CC: CC: 0 ～ ± 1000 V CA: 30 ～ 600 V (50/60 Hz)
Exibição de medição: máximo de 9999 palavras, exibição de gráfico de barras de 36 segmentos
A taxa de medição é de cerca de 0,5 vezes/segundo
Teste de resistência de isolamento de alta tensão faixa automática
Medição automática de PI (índice de polarização) e DAR (razão de absorção)
Função de teste contínuo
Defina a função TIME do tempo de teste
Função de descarga automática
Teste de tensão de passo, medição de temperatura, exibição de corrente de fuga
O valor real da tensão de saída e o valor da resistência de isolamento medido são exibidos simultaneamente
O relógio em tempo real integrado fornece tempo preciso para gravação e medição do trabalho
Duas funções convenientes de gravação de dados: gravação manual e gravação automática e consulta conveniente de dados gravados
A tecnologia de calibração do painel permite a calibração sem abrir o gabinete
Pode ser alimentado por pilhas alcalinas, pilhas Ni-Hi ou adaptador de energia, a porta do compartimento da bateria permite fácil substituição das pilhas
Com desligamento automático da luz de fundo e função de desligamento automático
Grande display LCD com retroiluminação LED branca
O instrumento se comunica com o computador por meio de uma interface USB isolada e pode ser operado pelo computador
Fácil operação homem-máquina, portátil e resistente, adequado para uso no local.
Indicadores técnicos básicos (aplicável dentro de um ano após a calibração, 23℃±5℃, 0～70%RH, precisão = ±(% leitura + LSD))
Teste de resistência de isolamento
| 3123 | √ | √ | √ | √ |
| Tensão nominal | 250 V | 500 V | 1000V | 2500V |
| Faixa de medição | 0,0～99,9 MΩ 100～999MΩ 1,00 ～ 2,50 GΩ | 0,0～99,9 MΩ 100～999MΩ 1,00～5,00GΩ | 0,0 ～ 99,9 MΩ 100～999MΩ 1,00～9,99GΩ | 0,0～99,9 MΩ 100～999MΩ 1,00～9,99GΩ 10,0 ～ 99,9 GΩ |
| Voltagem de circuito aberto | Corrente contínua 250 V + 20% ，-0% | CC 500 V + 20% ，-0% | CC 1000V + 20%,-0% | CC 2500V + 20%,-0% |
| Teste avaliado Atual | Carga de 0,21 MΩ 1mA--1,2mA | Com carga de 0,5MΩ 1mA--1,2mA | Carga de 1MΩ 1mA--1,2mA | Carga de 2,5MΩ 1mA--1,2mA |
| corrente de curto-circuito | Cerca de 1,3 mA | |||
| Precisão | ±5%rdg ± 3dgt / ±20%(acima de 100GΩ) | |||
Exibição de monitoramento de tensão (faixa de resistência de isolamento)
0～5000V (resolução 1V):±2%rdg±3dgt
Medição de corrente de fuga
| Intervalo atual | Faixa de medição | Precisão |
| 5ua | 0,000～5,250uA | ±10%rdg±5dgt |
| 50ua | 5,00～52,50uA | ±2,5%rdg±5dgt |
| 250uA | 50,0～262,5uA | ±2,5%rdg±5dgt |
| 1500uA | 250～1500uA | ±2,5%rdg±5dgt |
teste de tensão
| Voltagem de corrente contínua | Tensão CA | |
| Faixa de medição | 0～±1000V | 30 ～600 V (50/60 Hz) |
| resolução | 1V | |
| Precisão | ±2%rdg±3dgt | |
medição de temperatura
| Faixa de medição | Precisão |
| 0,0 a 25,0 ℃ | ±1℃ |
| 25,0 a 70,0℃ | ±2,0°C |
Características gerais
Temperatura e umidade de trabalho
0 a 40℃ (sem condensação ≤10℃), ≤85%RH
Temperatura e umidade de armazenamento
-20℃ a 60℃，≤90%UR
Altitude de Operação
≤2000m. (Uso interno)
Sobretensão transitória nominal
Pico de medição de 6KV (50×1,2 us) Categoria I, II, III
Resistência de isolamento e tensão suportável
1000MΩ ou mais/DC1000V (entre o circuito e a caixa)
AC8320V(50/60Hz)/5 segundos (entre circuito e caixa)
Vibração e choque
Aleatório 2g, 5 a 500Hz
Teste de queda de 1 metro
Ciclo de calibração e tempo de aquecimento
Para garantir a precisão deste medidor, o período de calibração é de um ano.
O tempo de pré-aquecimento é maior que 10 minutos
Visor e luz de fundo
Visor LCD multizona de segmento: 63,7×104,7 mm
Luz de fundo LED branca, o tempo de luz de fundo pode ser definido de 0 a 3600 segundos
fonte de energia
8 x 1,5 V LR14, tamanho: pilhas alcalinas "C"
Fonte de alimentação de bateria Ni-Hi de 8 x 1,2 V R14 Tamanho: "C"
Adaptador de energia DC 12V dedicado externo
Operação de desligamento automático: O tempo de desligamento automático pode ser definido de 0 a 60 minutos
Dimensões e peso
Dimensões (C × L × A): 210 × 155 × 95 (mm)
Peso: Aprox. 1750g

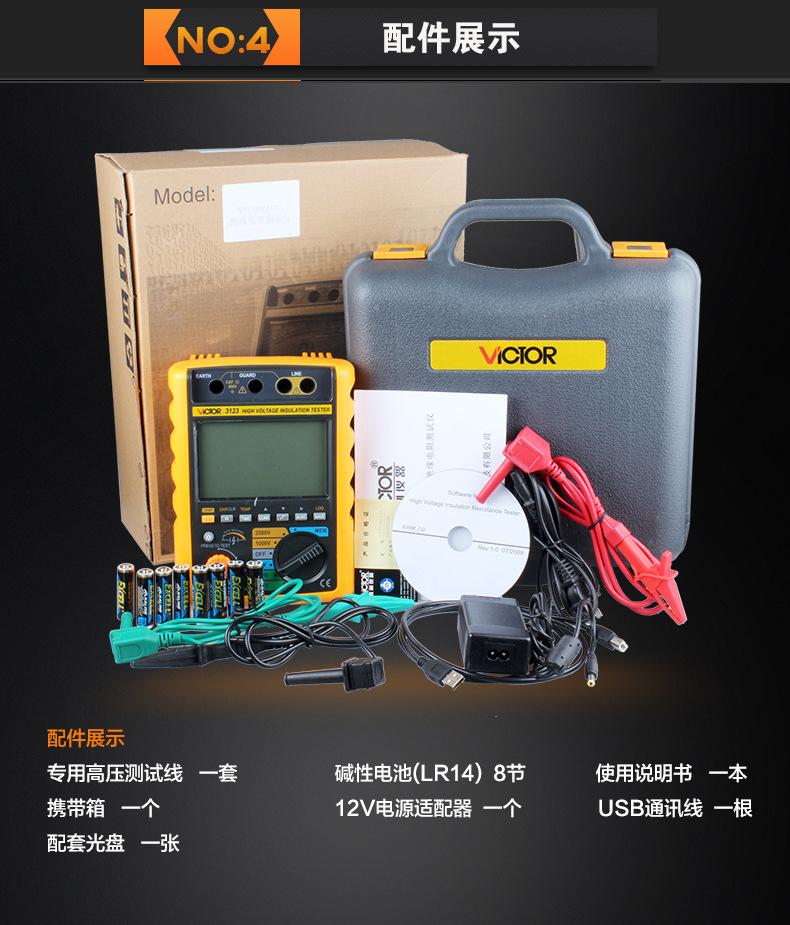

apêndice
Linha de teste especial de alta tensão 1 conjunto
Pilhas alcalinas (LR14) 8 peças
Manual do usuário Uma cópia
Estojo de transporte 1 peça
Adaptador de energia de 12 V um
Cabo de comunicação USB 1 peça
Um CD-ROM
