I. Visão geral:

1.1 Escopo de uso

O testador automático de permeabilidade ao ar YG461Z é adequado para a determinação da permeabilidade ao ar de vários tecidos têxteis, incluindo tecidos industriais, tecidos não tecidos e outros materiais respiráveis.

1.2 Função

Este instrumento usa um ventilador de sucção de ar para puxar o ar através de uma área de teste com uma abertura circular substituível. Para diferentes padrões de teste, a cabeça de teste correspondente deve ser instalada no instrumento. Pressione o anel de fixação para prender a amostra na abertura da cabeça de teste e, em seguida, o instrumento pode testar normalmente. A pressão de teste predefinida será mantida automaticamente e o índice de permeabilidade da amostra será exibido diretamente em formato digital e também pode ser impresso.

A pressão de teste é pré-definida de acordo com o padrão correspondente e é controlada e mantida automaticamente pelo instrumento. O ar que flui através da amostra de teste é medido através da placa de orifício. A permeabilidade ao ar da amostra é determinada pela mudança de pressão no orifício e é exibida digitalmente na forma de unidades pré-definidas e pode ser lida diretamente. A máquina tem uma função de proteção contra desligamento. Se a energia for acidentalmente cortada, o teste pode ser continuado na próxima inicialização.

1.3 Padrões aplicáveis: GB/T 5453, ISO9237, AFNOR G07-111, ASTM D 737, BS 5636, JIS L 1096-A,

RUÍDO 53887 etc.

2. Indicadores técnicos:

1. Unidade de medida: mm/s (L/m2.s) Faixa de medição: 0,6～10000 mm/s (L/m2.s)

2. Erro de medição: melhor que ±3%

3. Pressão de medição: 50~500Pa

4. Área de amostra: 5cm2, 20cm2 (≈Φ50mm), 25cm2, 38cm2 (≈Φ70mm), 50cm2, 100cm2

O instrumento vem de fábrica com apenas 20cm2, o restante é opcional.

Nota: Ao alterar a área da amostra, a placa de pressão no cabeçote de teste e a placa de pressão superior no anel de fixação devem ser substituídas em pares.

5. Espessura do tecido sob teste: ≤5mm

6. Fonte de alimentação: AC220V±5% 50Hz

7. Potência do ventilador: 370W

8. Dimensões: 720 mm × 500 mm × 950 mm

9. Peso líquido: 54 kg

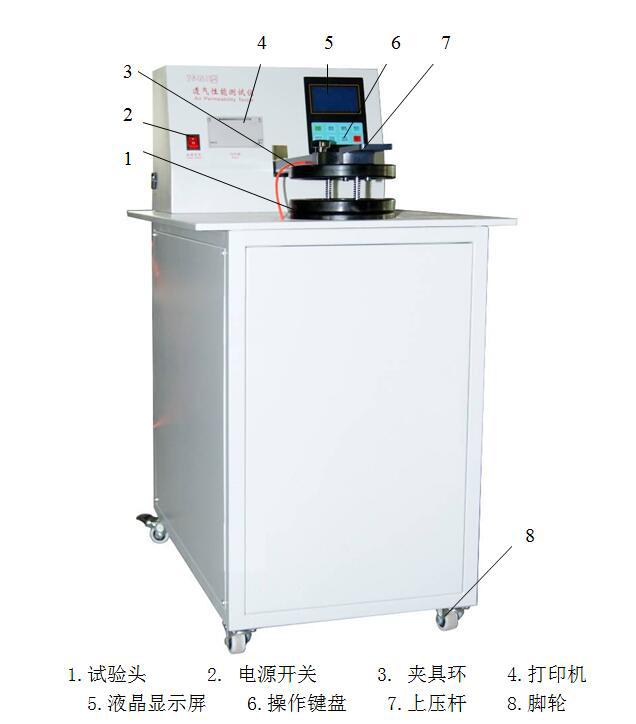

3. Diagrama estrutural do instrumento:
