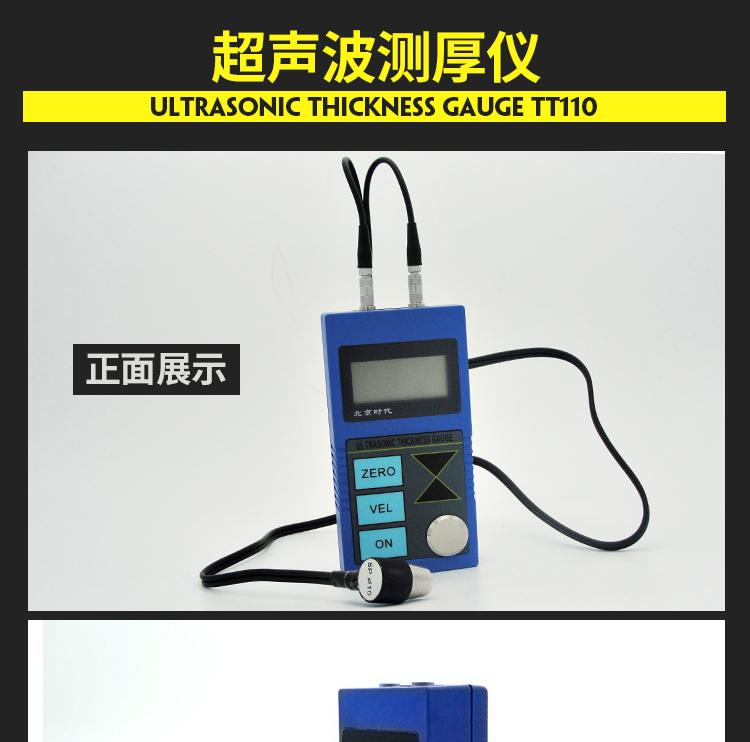

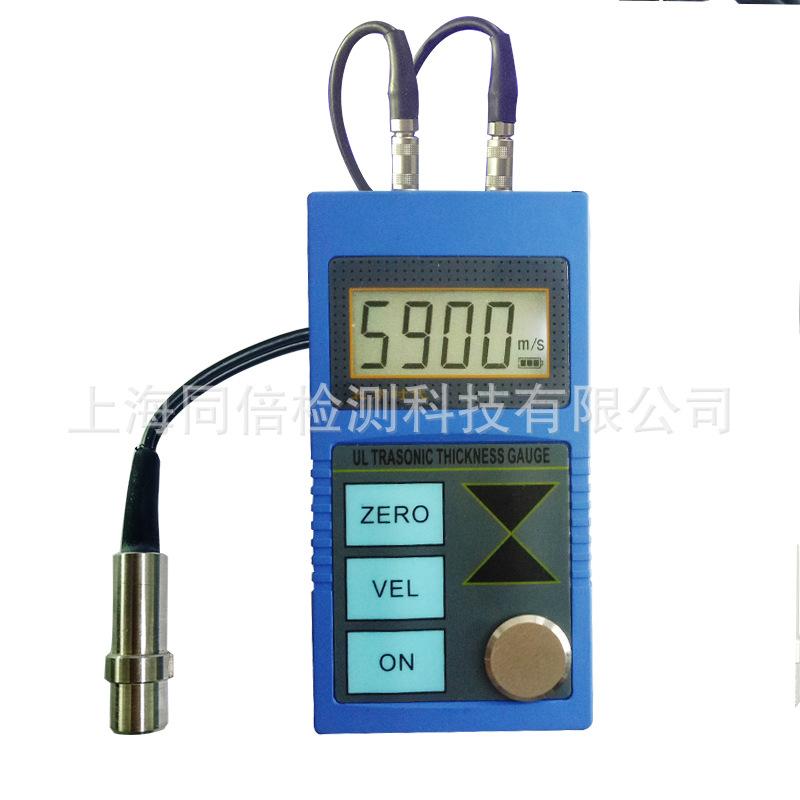

Medidor de espessura ultrassônico TT110 TT-110 Placa de aço de alta precisão Tubo de aço plástico Espessura de material metálico
Medidor de espessura ultrassônico
1. Medidor de espessura ultrassônico--princípio：
O medidor de espessura ultrassônico TT110 mede a espessura com base no princípio da reflexão do pulso ultrassônico. Quando o pulso ultrassônico emitido pela sonda passa pelo objeto a ser medido e atinge a interface do material, o pulso é refletido de volta para a sonda. A espessura do material a ser medido é determinada medindo com precisão o tempo que a onda ultrassônica leva para se propagar no material.
A série de medidores de espessura ultrassônicos Times usa microcomputadores para analisar, processar e exibir dados em tempo real e usa circuitos de medição altamente otimizados. Ele tem as características de alta precisão de medição, ampla faixa, operação simples, operação estável e confiável, etc. Todos os tipos de materiais que podem fazer ondas ultrassônicas se propagarem a uma velocidade constante podem ser medidos por este princípio. Ele pode medir com precisão várias placas e peças processadas e é amplamente utilizado em vários campos, como petróleo, indústria química, metalurgia, construção naval, aviação, aeroespacial, etc.
O medidor de espessura ultrassônico TT110 pode medir a espessura de qualquer material ultrassônico bom condutor, como metal, plástico, cerâmica e vidro.

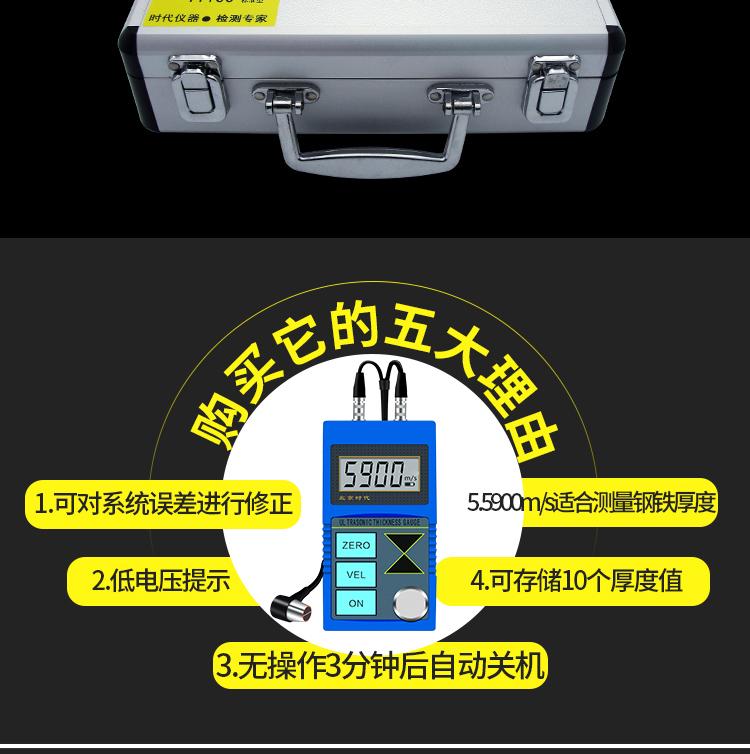

2. Recursos funcionais:
●Calibre automaticamente o ponto zero para corrigir o erro do sistema;
●Use as teclas de ajuste para cima e para baixo para ajustar rapidamente a velocidade e a espessura do som e consultar rapidamente a unidade de armazenamento de espessura e o conteúdo de armazenamento;
● Aviso de status de acoplamento: fornece sinais de acoplamento e, ao observar seu estado estável, você pode saber se o acoplamento está normal;
●100 valores de espessura podem ser armazenados e os dados não serão perdidos depois que a máquina for desligada, o que traz conveniência para trabalhos em alta altitude e em campo;
● Função de medição da velocidade do som, medindo diretamente a velocidade do som de acordo com a espessura do material que está sendo medido, evitando o trabalho de consultar tabelas ou conversões;

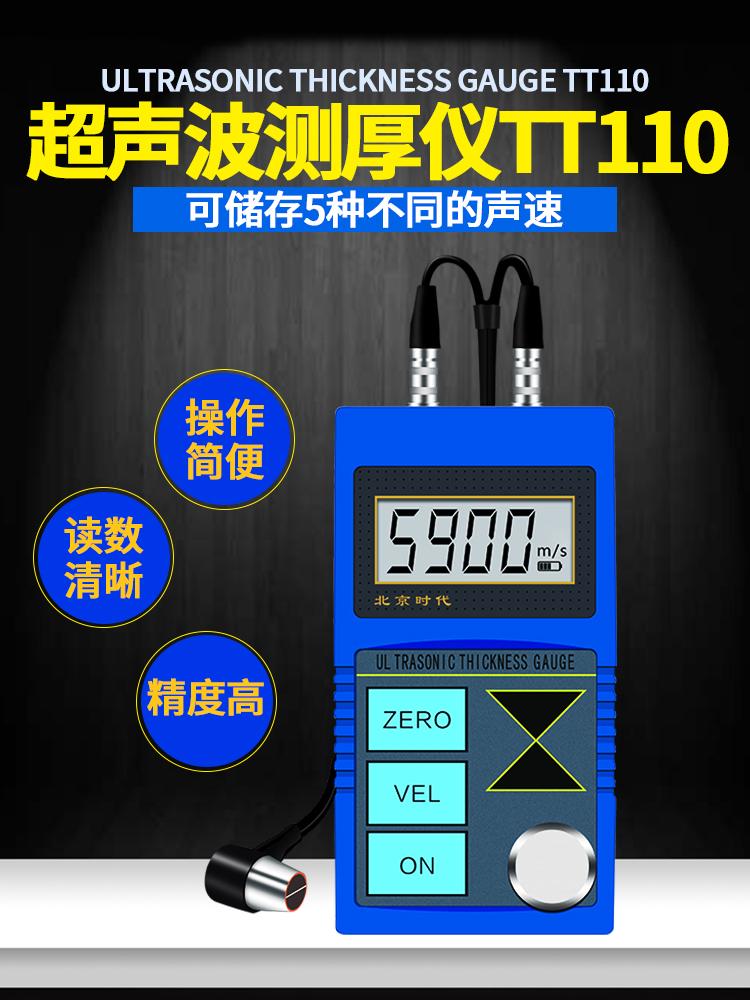

●Pode armazenar a velocidade do som de cinco materiais diferentes;
● Aviso de baixa tensão, lembrando você de substituir a bateria a tempo;
● Desligamento automático: o desligamento automático programado ajudará você a cortar a energia, prolongando a vida útil da bateria, e os usuários não precisam desligar manualmente;
três,Parâmetros técnicos:
Faixa de medição | 0,8~300,0mm (aço, determinado pela sonda) |
resolução de vídeo | 0,1mm |
Faixa de velocidade do som | 1000-9999m/s |
Temperatura da superfície da peça | -10~+60℃ |

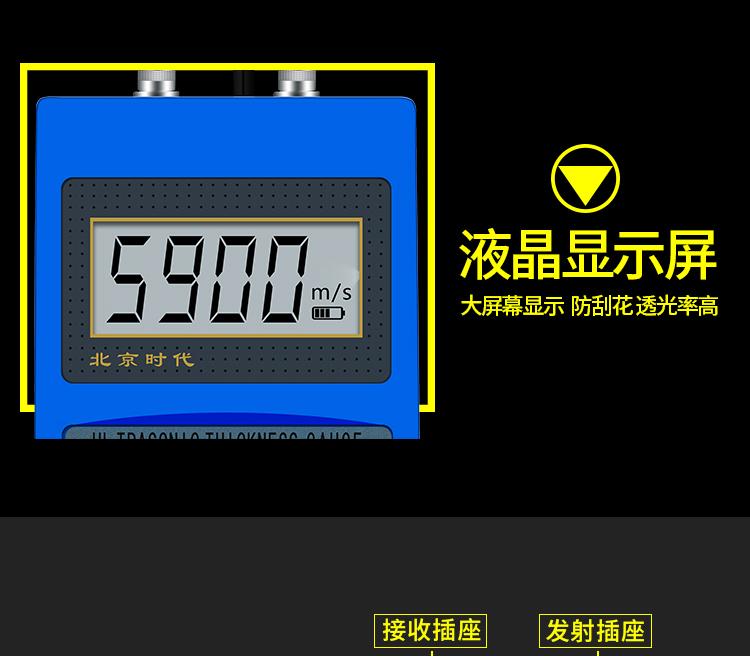

mostrar | LCD de 4 dígitos |
precisão de medição | ±（1%H+0,1）mm H é a espessura real do objeto que está sendo medido |
Limite inferior de medição do tubo | Ф20mm×3,0mm Ф15mm×2,0mm (aço, determinado por sonda) |
Especificações da sonda | Ф10mm |
calibração | 4,0 mm (aço) |

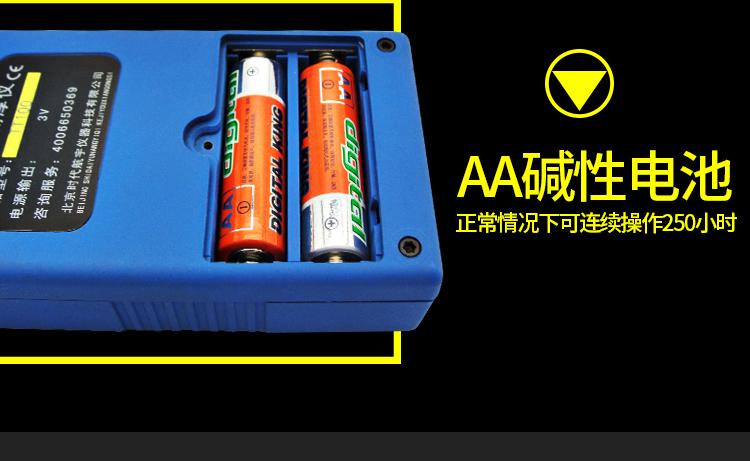

fonte de energia | Bateria alcalina AA de 1,5 V (2 peças) |
Tempo operacional | Operação contínua até 250 horas |
Dimensões | 127 mm × 65 mm × 27 mm |
peso | 230g (incluindo bateria) |
4. Configuração básica:

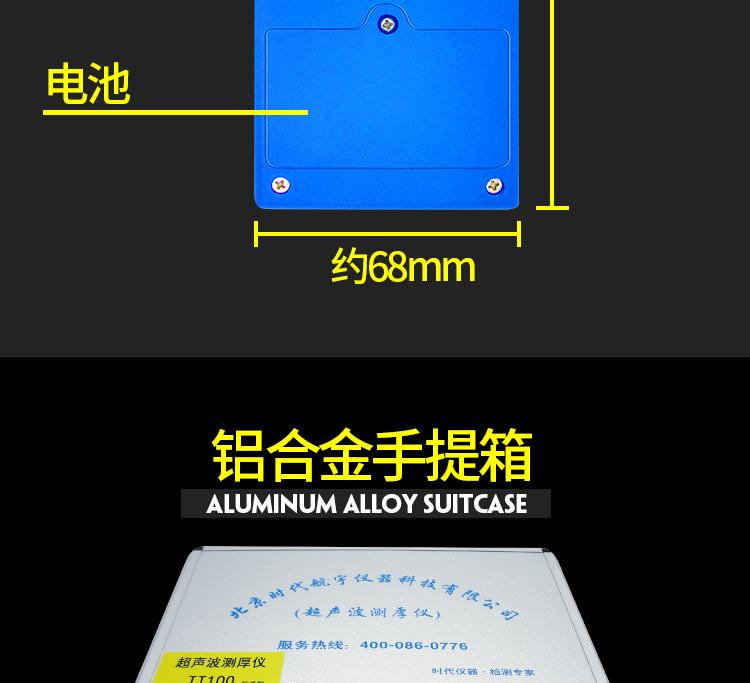

mala | 1 |
Hospedar | 1 conjunto |

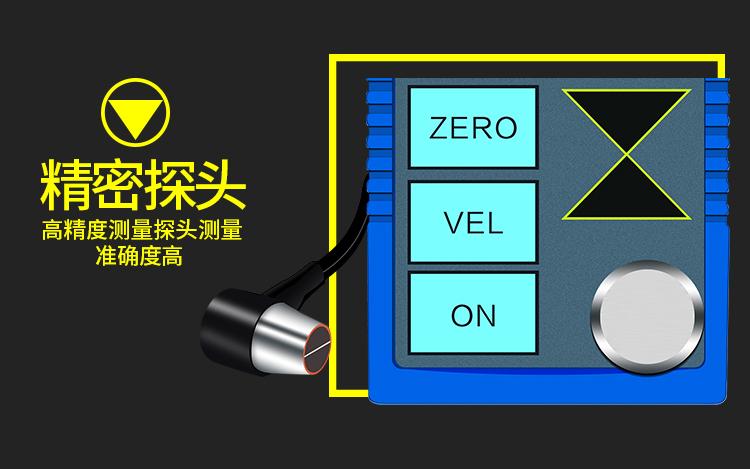

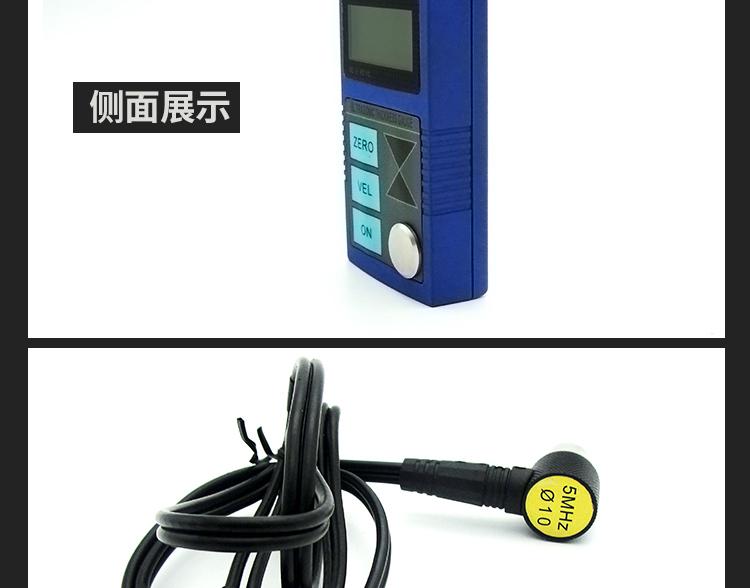

Sondar | Sonda 5P￠10 1 peça |
Bateria | 2 pilhas alcalinas AA |
Agente de ligação | 1 garrafa |
documento aleatório | 1 conjunto |
V. Acessórios opcionais:
Modelo de sonda | característica | Faixa de medição (aço) | diâmetro | frequência | Modelos disponíveis | temperatura de contato |
5P￠10/90 | Sonda universal | 1,2—225 mm | 10mm | 5 MHz | TT100,TT100A TT110/TT120 TT130 | -10—+60 |
5P￠10 | ||||||
7P￠6 | diâmetro pequeno | 0,75-60mm | 7mm | 7 MHz | ||
SZ2,5P | Alta penetração | 3,0—300 mm | 12mm | 2,5 MHz | ||
ZW5P | Temperatura alta | 5,0—80 mm | 12mm | 5 MHz | TT120 | -10—+300 |
