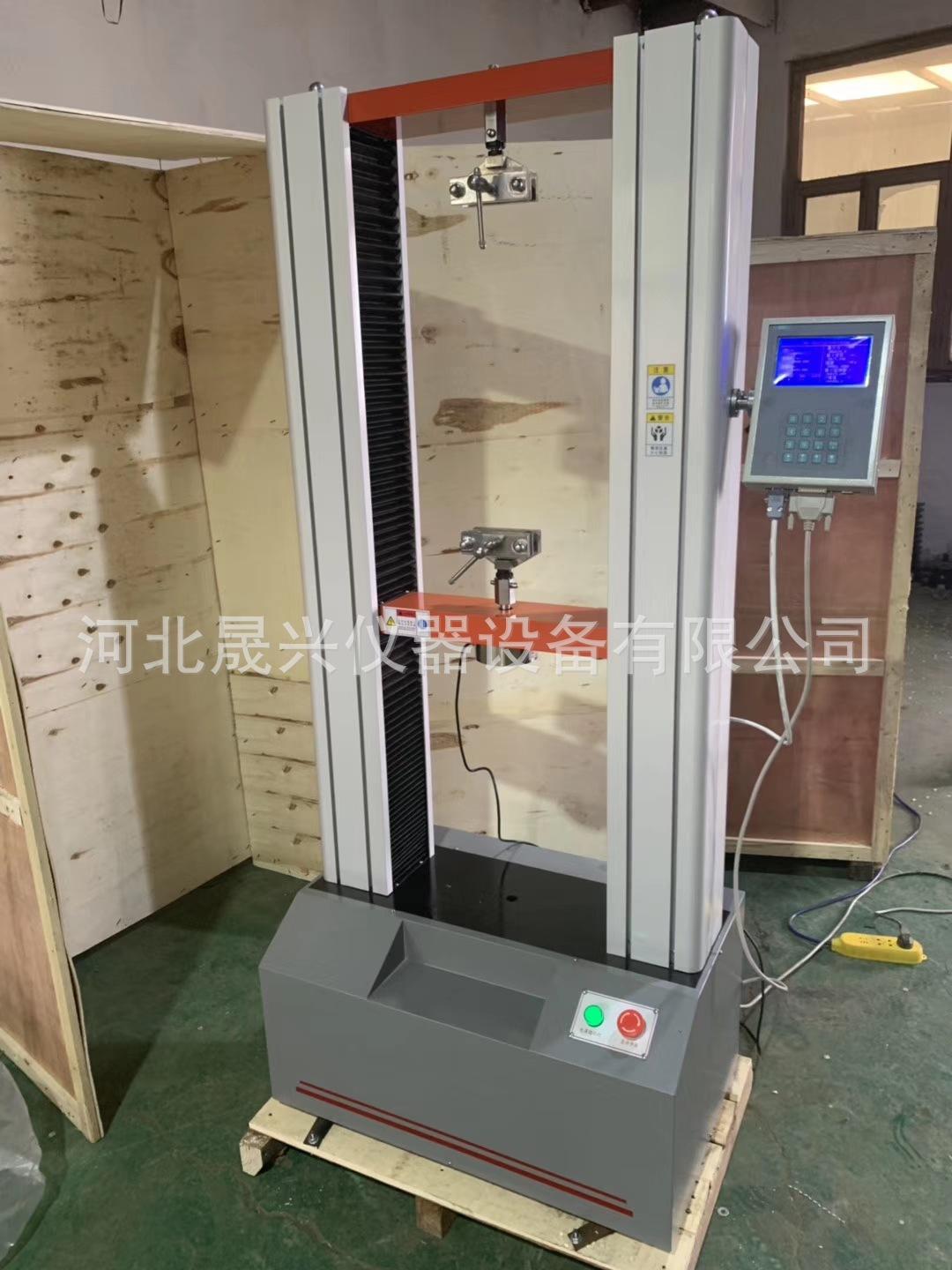

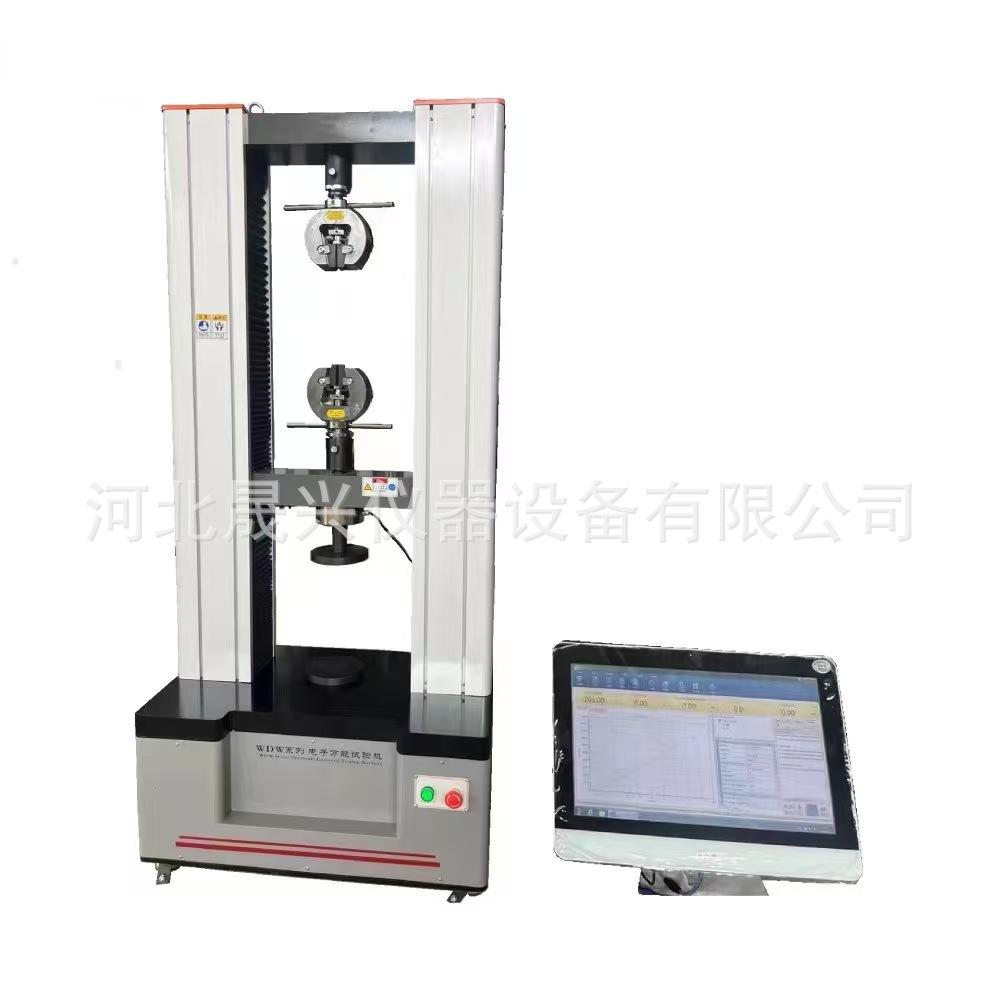

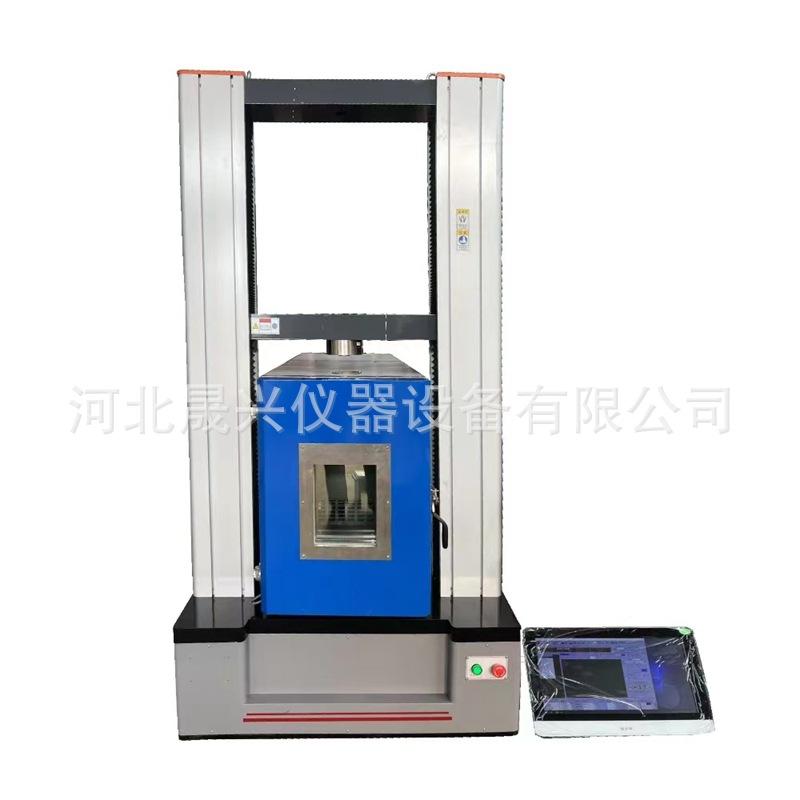

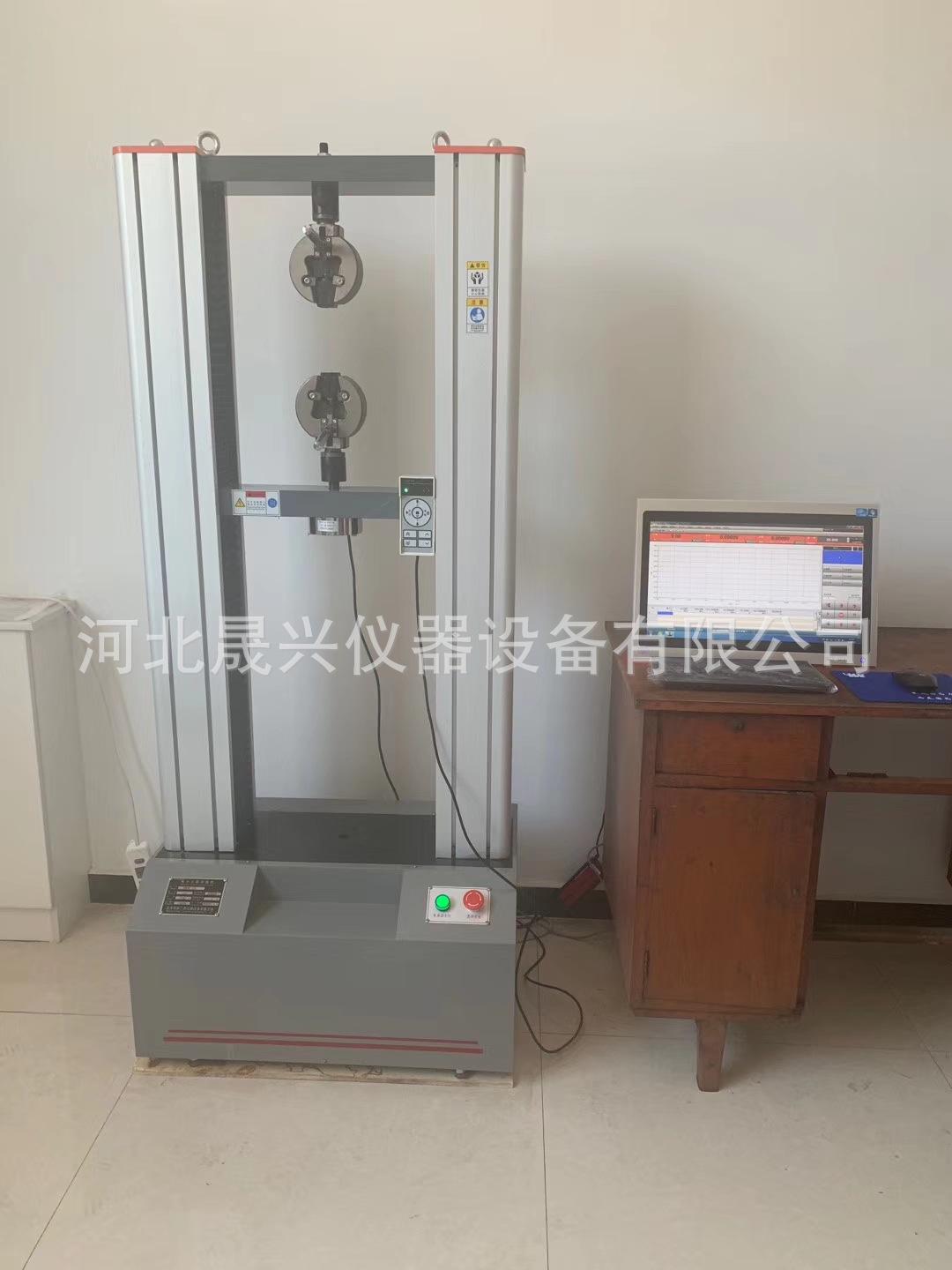

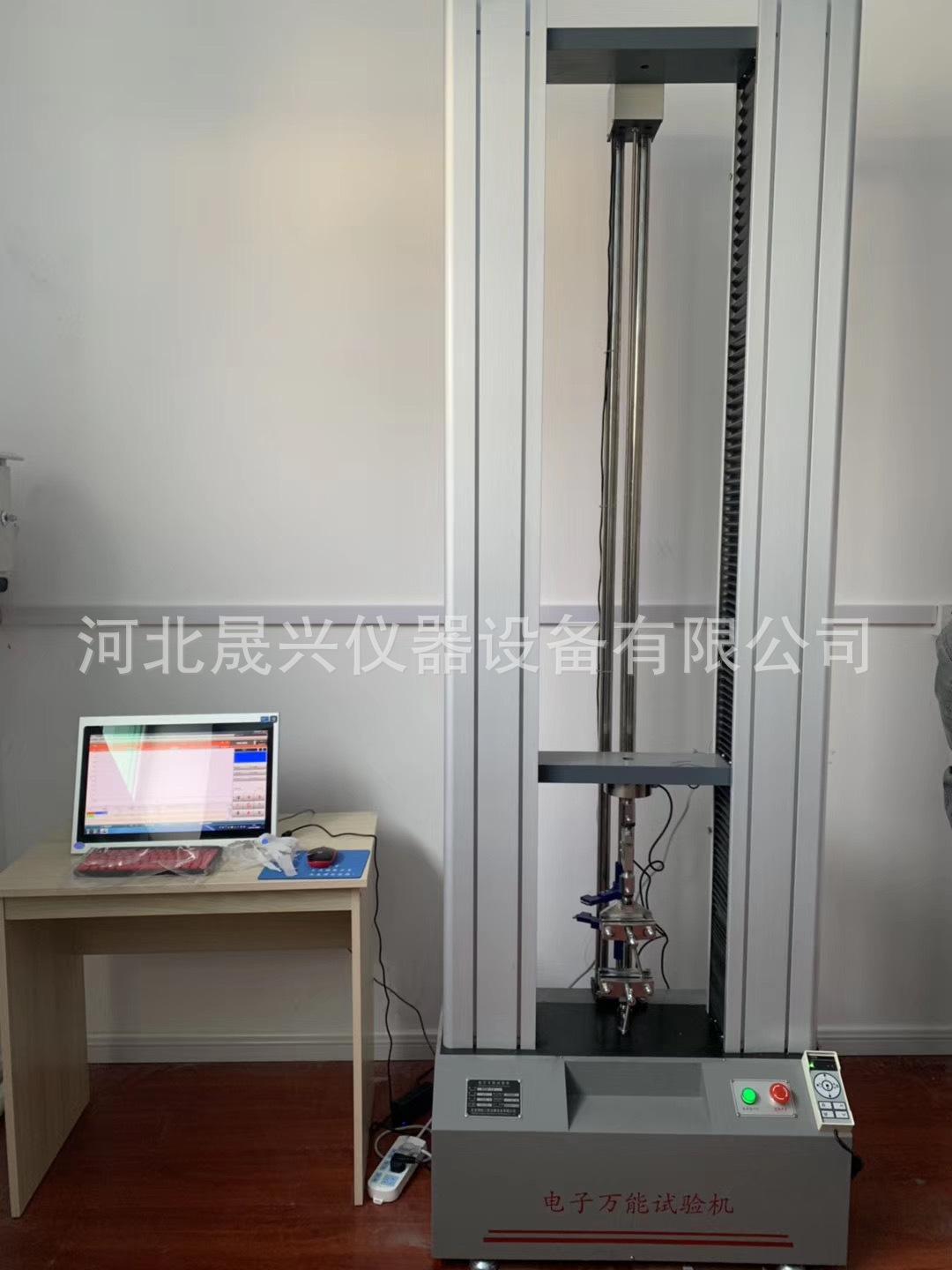

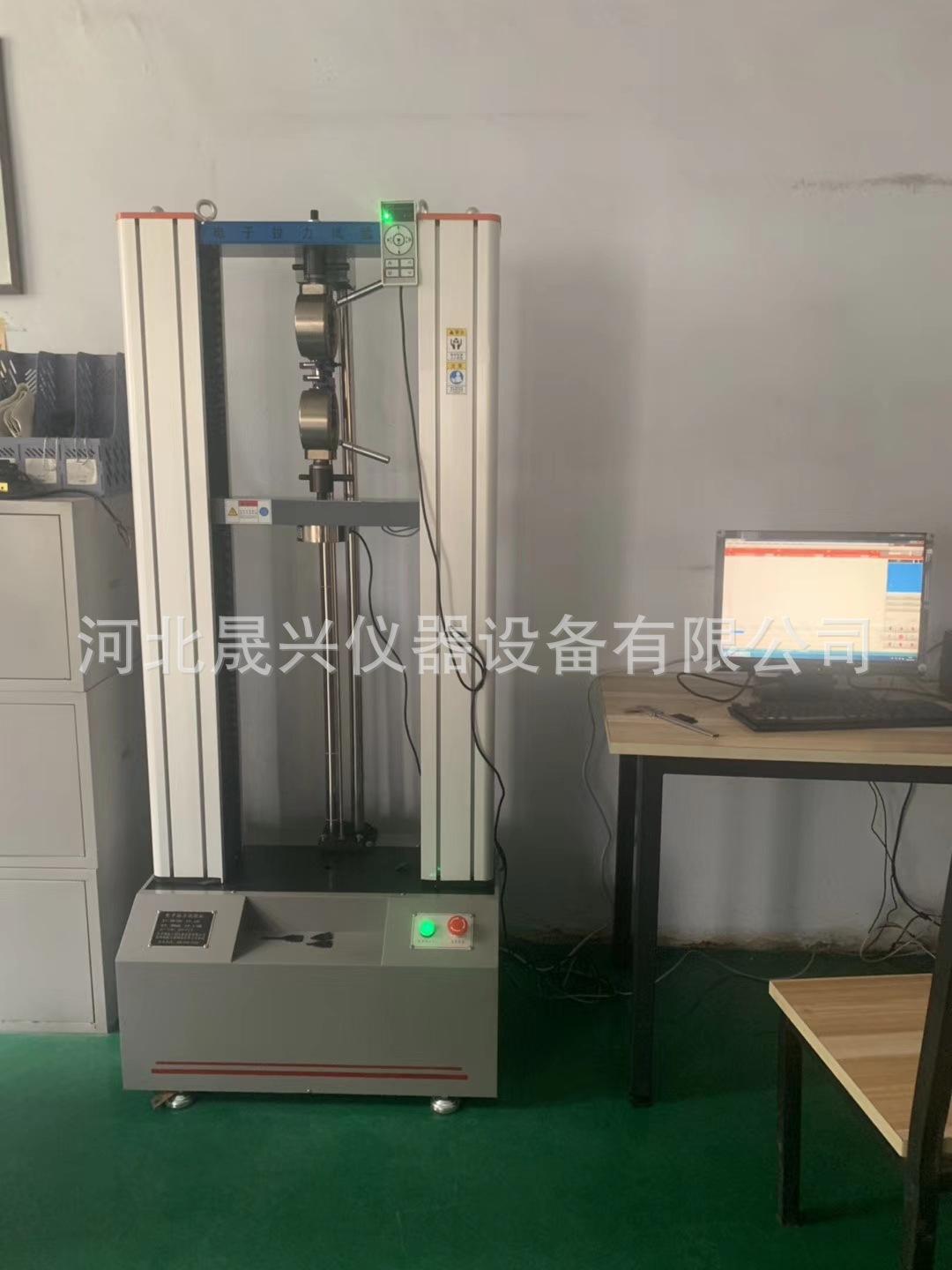

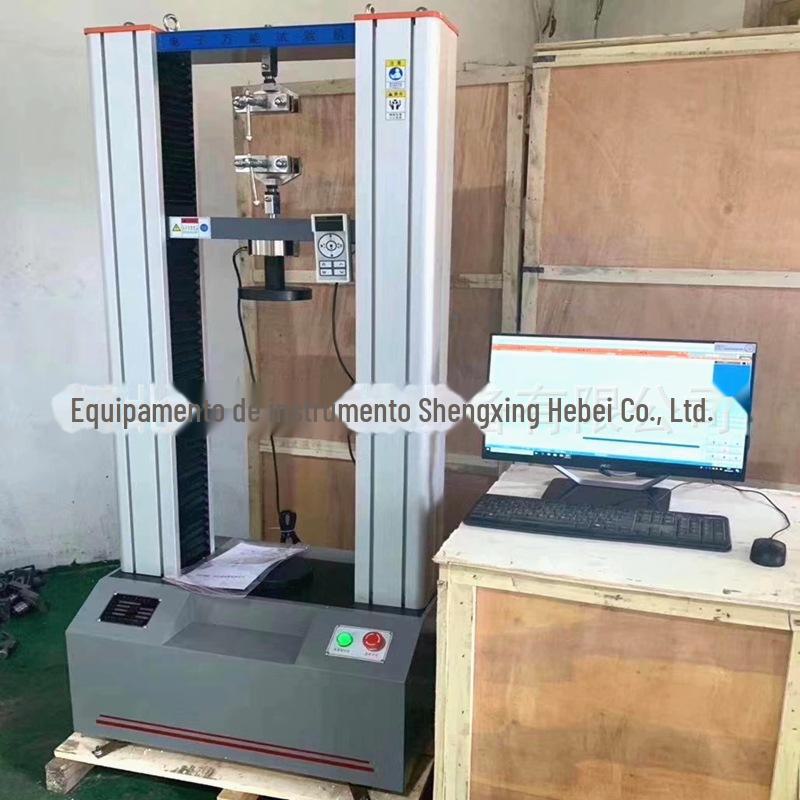

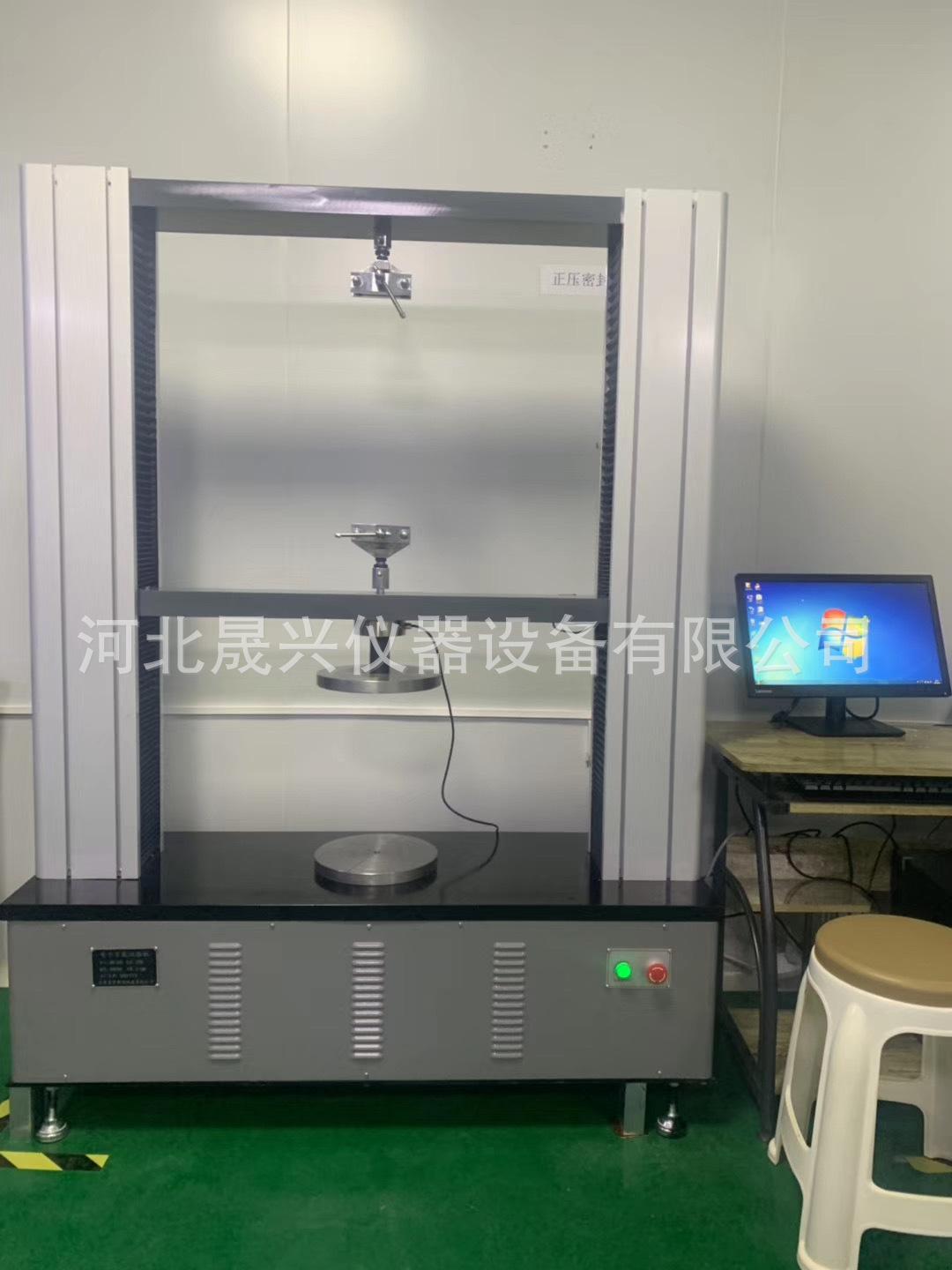

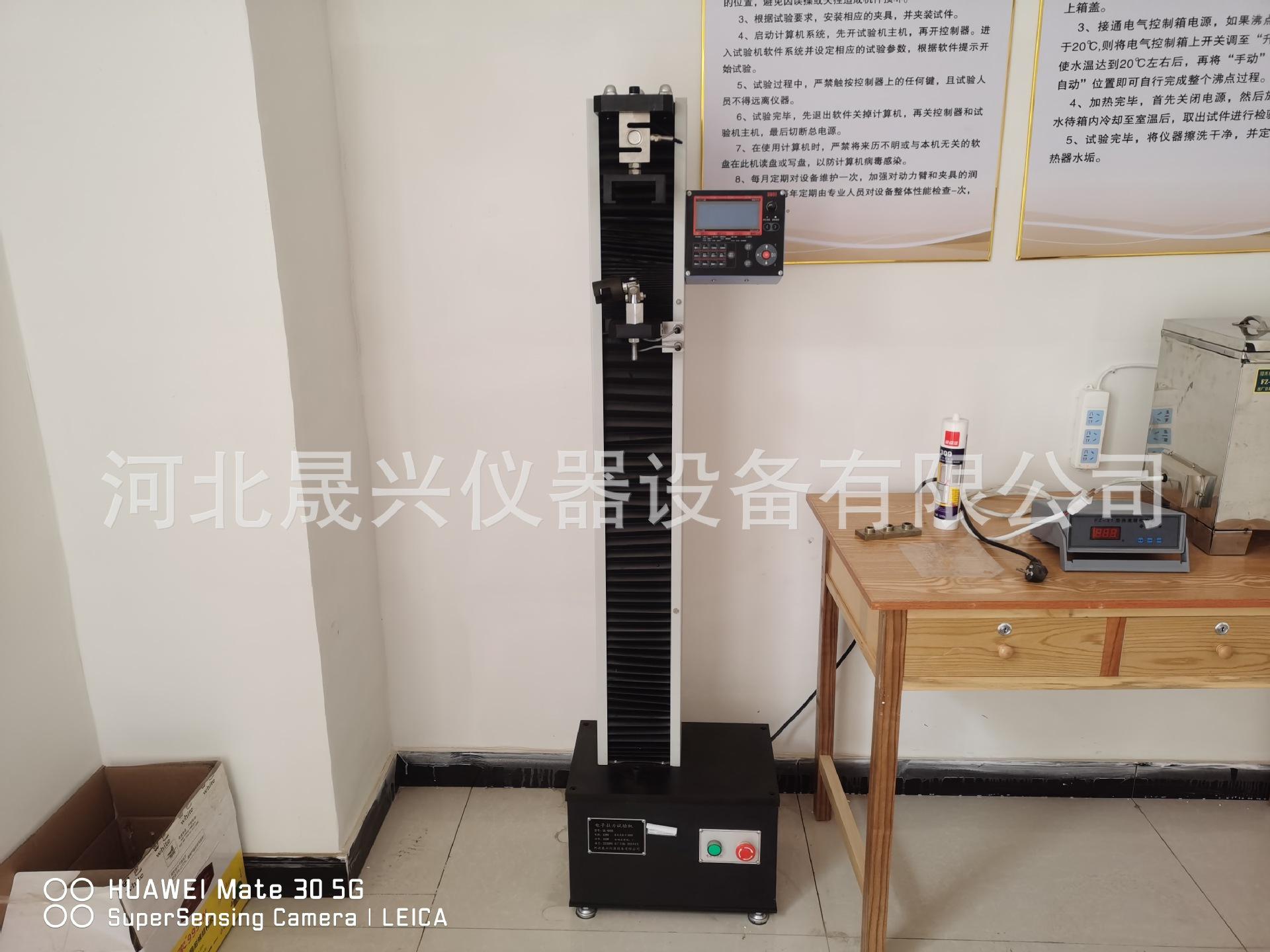

Máquina de teste de tração eletrônica controlada por microcomputador
Aplicação: Esta máquina de teste é adequada para vários revestimentos à prova d'água, geotêxteis, rolos à prova d'água, borracha, tecidos e filamentos metálicos de seção pequena. Ao substituir o acessório, o espécime pode ser submetido a testes de tração, compressão, flexão, cisalhamento, descascamento, flexão, etc. Também pode ser usado para outros testes que atendam às condições desta máquina de teste;
Principais parâmetros técnicos:
1. Modelo: Braços duplos
2. Força de teste: 10000N, 500N, 100N (pode ser equipado com três sensores, a configuração padrão é 10000N)
3. Modo de operação: menu chinês
4. Faixa de medição: 2%-100% da força de teste
5. Determinação precisa da força de teste: melhor que ±0,5% do valor indicado
6. Medição de deslocamento: a resolução é de 0,01 mm
7. Precisão de deformação: melhor que ±1%
8. Faixa de velocidade: 1 mm/min~~500 mm/min
9. Regulação de velocidade contínua: usando motor de passo e sistema de controle
10. Mecanismo de ajuste do espaço de teste: motor de passo, acionamento por correia síncrona
11. Potência do motor: 0,75 kW
12. Curso de teste: 800 mm (pode ser personalizado de acordo com as necessidades do cliente)
13. Conjunto completo: de acordo com os requisitos padrão
14. Função de proteção de teste: proteção contra sobrecarga
15. Dispositivo de proteção de segurança: interruptor de fim de curso
16. Fonte de alimentação: 220V 50HZ
17. Ambiente de trabalho: temperatura ambiente ~ 45°C, umidade 20% -80%
Introdução do produto:

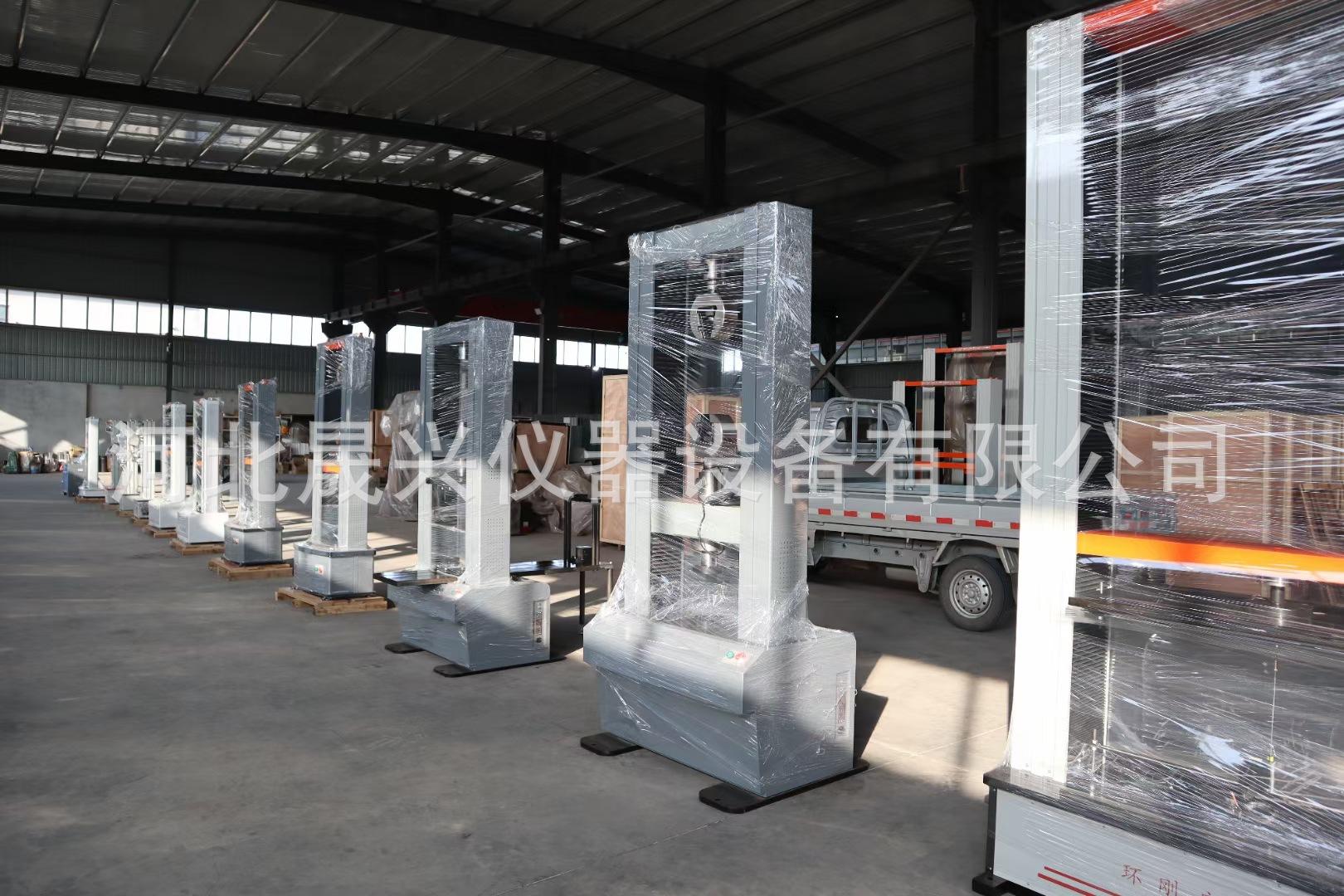

A máquina eletrônica de teste de energia W controlada por microcomputador WDW-100 adota sistema servo CA e servo motor CA com alta precisão de regulação de velocidade e desempenho estável como sistema de acionamento, aquisição e processamento de dados de computador, e pode realizar controle de malha fechada e detecção automática de equipamentos de teste de materiais de alta precisão
1. A máquina de teste de energia W eletrônica controlada por microcomputador WDW-100 adota o sistema servo CA e o servo motor CA com precisão de regulação de alta velocidade e desempenho estável como sistema de acionamento, aquisição e processamento de dados de computador, e pode realizar controle de malha fechada e detecção automática de equipamentos de teste de material de alta precisão. Consiste em um host de teste (incluindo uma estrutura, uma base, um sistema de transmissão), um acessório, um sistema de medição de deformação, um sistema de software e um sistema elétrico. A força de teste é de 100 kN, e o nível de precisão da máquina de teste é melhor que o nível 1.
2. A máquina de teste eletrônico de energia W controlada por microcomputador WDW-100 pode atender a vários testes padrão nas propriedades mecânicas de metais e não metais, e também pode realizar testes de tração, compressão, flexão, cisalhamento e outros tipos de testes em diferentes materiais ou produtos de acordo com outros padrões. Pode obter a resistência à tração, resistência ao escoamento, resistência à extensão não proporcional especificada, módulo de elasticidade e outros indicadores de desempenho do material medido, e pode realizar controle de malha fechada, como carga de taxa constante, deformação de taxa constante, deslocamento de taxa constante, deformação de taxa constante, etc., e pode realizar testes de verificação de desempenho de qualificação de processo para materiais ou produtos.
3. A máquina de teste e seus acessórios atendem aos requisitos de GB/T16491, GB/T2611, GB/T228, GB/T7614, GB/T8653 e outros padrões. Ao mesmo tempo, eles podem conduzir testes e fornecer dados de acordo com ISO, JIS, ASTM, DIN e outros padrões.
Parâmetros do produto:
|
Item/Indicador/Modelo: |
WDW-100 |
|
Força de teste: |
100kN |
|
Nível de precisão da máquina de teste: |
Nível 1 |
|
Faixa de medição de força de teste: |
0,4%—100%FS |
|
Resolução da força de teste: |
1/±300000 da força de teste (a resolução permanece inalterada durante todo o processo) |
|
Faixa de medição de deformação: |
0,2%-100%FS |
|
Erro relativo de indicação de deformação: |
Dentro de ±0,5% do valor indicado |
|
Erro relativo de indicação de deslocamento: |
Dentro de ±0,5% do valor indicado |
|
Resolução de deslocamento: |
0,001 mm |
|
Faixa de ajuste da taxa de controle de força: |
0,005-5% FS/S |
|
Erro relativo da taxa de controle de força: |
Dentro de ±1% do valor definido |
|
Faixa de ajuste da taxa de deformação: |
0,005—5% FS/S |
|
Erro relativo da taxa de controle de deformação: |
Quando a taxa é < 0,05% FS, está dentro de ± 1% do valor definido; quando a taxa é ≥ 0,05% FS, está dentro de ± 0,5% do valor definido |
|
Faixa de ajuste da velocidade do feixe: |
0,05—500(1000)mm/minuto |
|
Erro relativo da velocidade do feixe: |
Quando a velocidade é menor que 0,01 mm/min, ela está dentro de ±1,0% do valor definido; quando a velocidade é maior ou igual a 0,01 mm/min, ela está dentro de ±0,2% do valor definido |
|
Força constante, deformação constante, faixa de controle de deslocamento constante: |
0,5%--100%FS |
|
Espaço de alongamento efetivo (mm): |
850 |
|
Largura efetiva do teste (mm): |
400 |
|
Tamanho do host (comprimento × largura × altura) (mm): |
860×580×2050 |
|
fonte de energia: |
220 V ± 10%, 1 kW |
|
Peso do hospedeiro: |
Cerca de 750kg |
