Jinan Yongce Industrial Company produz máquina de teste de tração eletrônica WDW-50E máquina de teste universal eletrônica controlada por microcomputador máquina de servo tração de computador
1. Introdução do produto:
1. Estrutura hospedeira:
Adota estrutura tipo porta, forma de espaço duplo, tampa de liga de alumínio. A forte estrutura do mainframe é composta por um parafuso esférico de precisão e um trilho-guia linear. Todas as peças são processadas por centro de usinagem para garantir a tolerância dimensional e a precisão geral do mainframe.
2. Sistema elétrico:
São utilizados componentes elétricos de marca nacional, seguros e confiáveis, equipados com proteção contra sobrecarga, proteção contra superaquecimento, proteção contra vazamento, interruptor de proximidade fotoelétrico e botão de parada de emergência para evitar perdas causadas por erros operacionais.
3. Sistema de medição e controle
Adotando controlador de display digital de marca, servo motor e servo controlador, sensor de carga e sensor de deslocamento na indústria de máquinas de teste, ele pode obter controle preciso, frequência de resposta e indicação precisa. Também pode realizar a detecção de diversos materiais, como metal, borracha, plástico, mola, madeira, trança, fio de seda, etc.
4. Dispositivo elétrico
Equipado com diversos acessórios, é adequado para diversos testes e pode atender aos requisitos de tração, compressão, flexão, cisalhamento, descascamento e outros testes em diversos materiais.
2. Parâmetros do host:
|
número de série |
Nome do Projeto |
Parâmetros técnicos e indicadores |
|
1 |
Força de teste |
50KN |
|
2 |
Faixa de força efetiva |
2%~100%F·S (sem binning em todo o processo) |
|
3 |
Precisão de força |
Melhor que ±1% do valor de indicação |
|
4 |
Resolução de deslocamento |
0,001 mm |
|
5 |
Precisão de deslocamento |
Melhor que ±1% do valor de indicação |
|
6 |
faixa de velocidade |
Regulação de velocidade contínua de 0,001 mm/min ~ 500 mm/min |
|
7 |
Precisão de velocidade |
Melhor que ±1% do valor de indicação |
|
8 |
Faixa de medição de deformação |
10-1000 mm |
|
9 |
Precisão de medição de deformação |
Melhor que ±1% do valor de indicação |
|
10 |
Espaço de alongamento eficaz |
700mm (pode ser personalizado) |
|
11 |
Largura de teste efetiva |
450mm (pode ser personalizado) |
|
12 |
Dimensões |
868*580*1836 (mm) |
|
13 |
Qualidade do anfitrião |
Cerca de 400kg |
3. Configuração do host:
|
número de série |
Nome do Projeto |
Parâmetros técnicos e indicadores |
quantidade |
|
1 |
estrutura hospedeira |
Tipo de portal, estrutura de espaço duplo |
1 conjunto |
|
2 |
Sistema de motor e acionamento |
servo motor |
1 conjunto |
|
3 |
Sistema de redução |
correia dentada |
1 conjunto |
|
4 |
Par de fuso de esfera |
Parafuso de esfera de alta precisão |
2 conjuntos |
|
5 |
célula de carga |
Célula de carga 50kN |
1 |
|
6 |
Acessório de alongamento |
Mandíbula plana: 0-7 (mm), mandíbula redonda Φ9-Φ14 |
2 pares |
|
7 |
Outros acessórios (opcional) |
Dobrar, cortar, descascar, etc. |
1 conjunto |
|
8 |
Acessório de compressão |
Diâmetro da placa de pressão 100mm |
1 conjunto |
|
9 |
computador |
Lenovo |
1 conjunto |
|
10 |
impressora |
HP |
1 conjunto |
|
11 |
Software e sistema de controle |
|
1 conjunto
|
Quatro,Máquina de teste universal eletrônica controlada por microcomputador, máquina de teste de tração de material universal eletrônico, máquina de tração WDW-50ESistema de controle
Suporta testes de tração, compressão, cisalhamento, flexão e outros;
Suporta edição aberta de experimentos, edição de padrões e edição de etapas, e suporta exportação e importação de experimentos, padrões e etapas;
Suporta personalização de parâmetros de teste;
Adote o formato de relatório EXCEL aberto, suporte ao formato de relatório definido pelo usuário;
A consulta e impressão dos resultados dos testes são flexíveis e convenientes, suportando a impressão de múltiplas amostras e classificação personalizada de itens de impressão;
O programa vem com função de análise de teste;
O programa suporta gerenciamento hierárquico de dois níveis (administrador e testador) de permissões de gerenciamento de usuários;
cinco,Máquina de teste universal eletrônica controlada por microcomputador, máquina de teste de tração de material universal eletrônico, máquina de tração WDW-50EInterface de software e software:
(1) O software pode ser executado em Win7/10/2000/XP e a interface do usuário apresenta um sistema de janelas chinês consistente com o estilo do Windows.
(2) Quadro de dados - preencha os dados antes do teste
(3) Modo de controle.
(4) Existem muitos tipos de métodos de teste para escolher
(5) Edição de relatório:
(6) Resultados dos testes

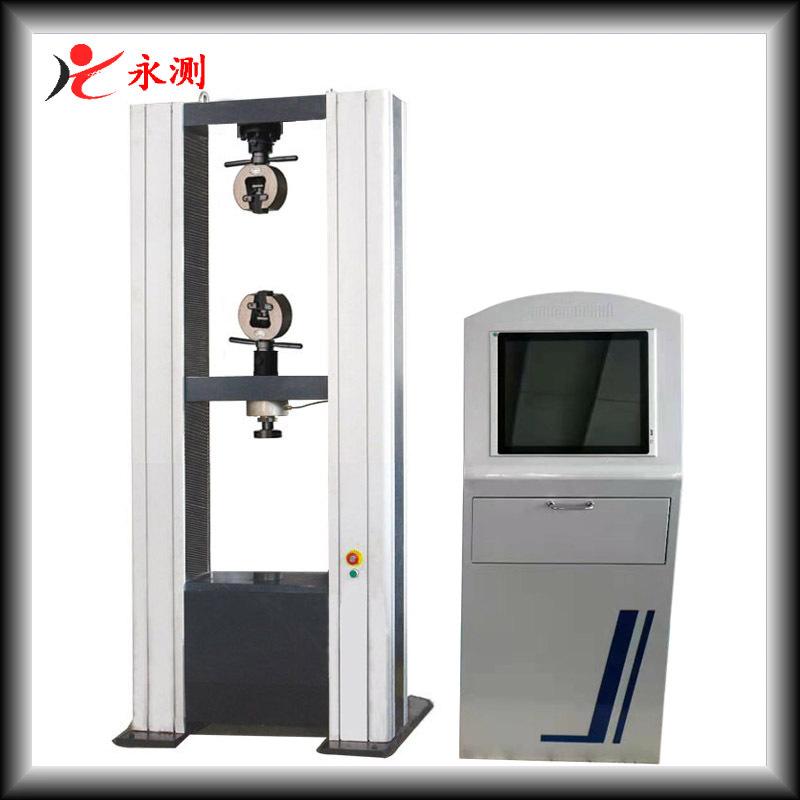

seis,Máquina de teste universal eletrônica controlada por microcomputador, máquina de teste de tração de material universal eletrônico, máquina de tração WDW-50EImagem física
