O instrumento tem as características de alta precisão de medição, alta sensibilidade, boa estabilidade, alta inteligência, estrutura compacta e fácil uso.

O instrumento é adequado para testes de desempenho condutivo portáteis de condutores, semicondutores e materiais semelhantes a semicondutores em fábricas de materiais semicondutores, fábricas de dispositivos, instituições de pesquisa científica e faculdades e universidades.

O testador de quatro pontas de prova portátil de 3 tipos é um instrumento de medição abrangente e multipropósito que usa o princípio de medição de quatro pontas de prova para testar resistividade/resistência quadrada. O design do instrumento está em conformidade com o padrão nacional do método de teste físico de silício monocristalino e se refere ao padrão americano ASTM.

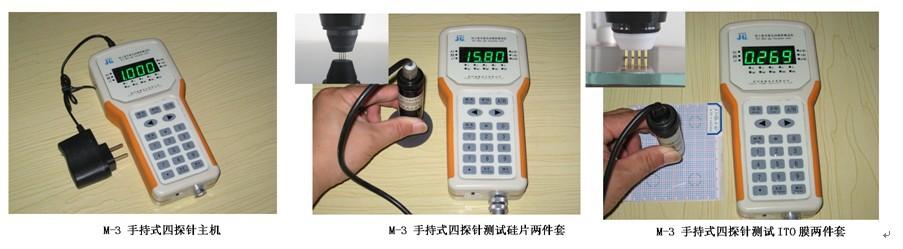

Composição do conjunto completo:Ele consiste em duas partes: host M-3 e sonda opcional de quatro pontas de prova, e também pode ser equipado com uma bancada de teste.

Todas as configurações de parâmetros e conversões de funções do instrumento são inseridas por teclas de toque leve; ele tem funções de autocalibração de escala zero e completa; a faixa de conversão manual/automática é opcional; os resultados do teste são exibidos diretamente pelo medidor digital. Este testador é alimentado por uma bateria recarregável e é adequado para operação portátil em ocasiões de mudança!

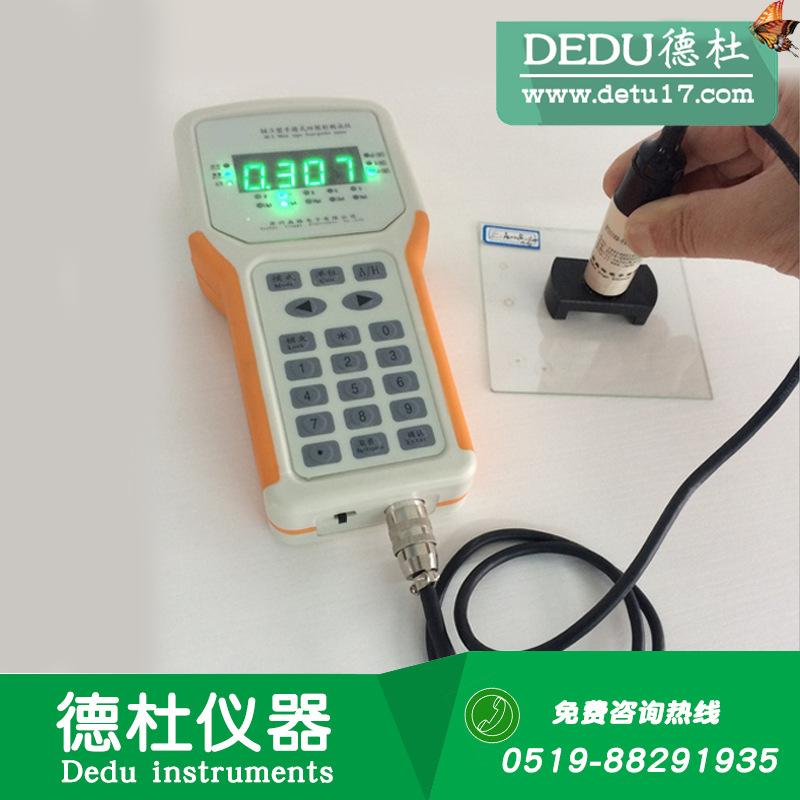

Opções de sonda:Existem muitas sondas opcionais de acordo com as necessidades de diferentes características de materiais. Existem sondas de carboneto de tungstênio de alta resistência ao desgaste para testar a resistividade/resistência quadrada de materiais duros, como semicondutores de silício, metais e plásticos condutores; também existem sondas esféricas de liga de cobre banhadas a ouro para medir a resistividade/resistência quadrada de materiais semicondutores, como filmes condutores flexíveis, revestimentos ou filmes de metal, filmes condutores (filmes ITO) em substratos como cerâmica ou vidro, ou nano revestimentos. Ao substituir o dispositivo de teste de quatro terminais, a resistência do corpo dos resistores, a resistência baixa e média dos condutores de metal e a resistência de contato dos interruptores também podem ser medidas. Com uma sonda especial, a resistividade e a resistência quadrada de revestimentos em folhas, como polos de bateria, também podem ser testadas.

1. Faixa de medição e resolução

Resistência: 0,010～ 50,00kΩ, resolução 0,001～ 10 Ω

Resistividade: 0,010～ 20,00kΩ-cm, resolução 0,001～ 10 Ω-cm

Resistência da folha: 0,050～ 100,0kΩ/□ Resolução 0,001～ 10 Ω/□

2. Tamanho do material mensurável

O modo portátil não se limita ao tamanho do material, mas o banco de teste adicional é determinado pelo banco de teste opcional da seguinte forma:

Diâmetro: bancada de teste redonda SZT-A método de teste direto Φ15~130mm.

Bancada de teste quadrada SZT-C modo de teste direto 180 mm × 180 mm.

Comprimento (altura): Método de teste direto da bancada de teste H ≤ 100mm. .

Direção de medição: axial e radial.

3. Divisão de alcance e nível de erro

4) Potência de trabalho do adaptador: 220 V ± 10%, f = 50 Hz ± 4%, P ≤ 5 W ou alimentado por bateria

5) Dimensões: L×A×C=10cm×3,6cm×21cm

Peso líquido: ≤0,3 kg
