Microscópio metalográfico de nível de pesquisa RX50M
novo em folhaO microscópio metalográfico de nível de pesquisa RX50M integra muitas das inovações da Sunny Optical. Da aparência ao desempenho, ele segue de perto a tendência de design internacional e está comprometido em expandir um novo padrão no campo industrial. O RX50M adere ao conceito de design da marca Sunny Optical de exploração contínua e transcendência contínua, fornecendo aos clientes soluções completas de inspeção industrial.

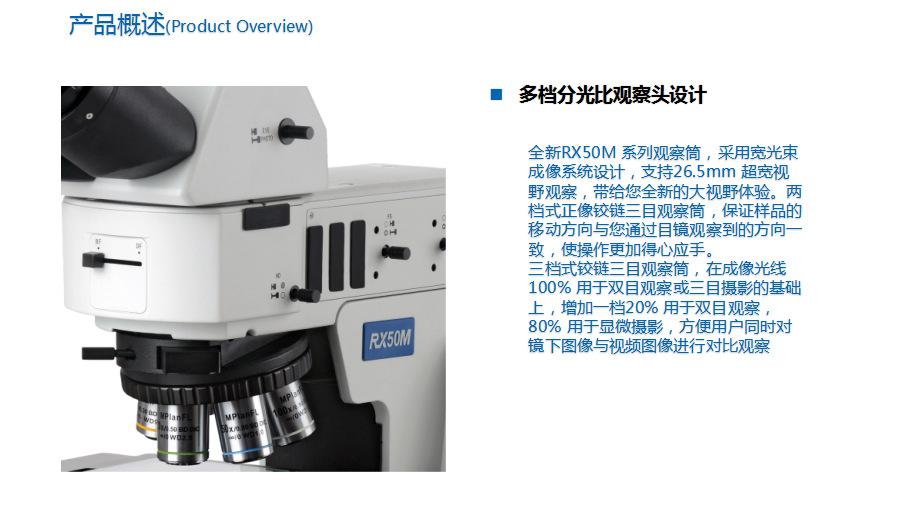

Design de cabeça de observação de proporção de divisão multinível
novo em folhaO tubo de observação da série RX50M adota um design de sistema de imagem de feixe amplo, suporta observação de campo de visão ultra-amplo de 26,5 mm e traz a você uma nova experiência de campo de visão amplo. O tubo de observação trinocular de dobradiça ereta de dois estágios garante que a direção do movimento da amostra seja consistente com a direção que você observa através da ocular, tornando a operação mais prática.
Tubo de observação trinocular articulado de três posições, na luz de imagemCom base em 100% para observação binocular ou fotografia trinocular, 20% adicionais são usados para observação binocular e 80% são usados para fotografia microscópica, o que é conveniente para os usuários compararem e observarem a imagem no microscópio com a imagem de vídeo ao mesmo tempo;
Sistema de polarização
O sistema de polarização inclui um polarizador e um analisador, que podem ser usados para detecção de polarização em semicondutores eNa inspeção de PCB, a luz difusa pode ser eliminada e os detalhes são mais claros. Os polarizadores são divididos em polarizadores fixos e polarizadores rotativos de 360 graus. O polarizador rotativo de 360 graus pode observar convenientemente o estado do espécime sob diferentes ângulos de polarização sem mover o espécime. O interferômetro diferencial recentemente desenvolvido pela Sunny pode ser carregado com base no sistema de polarização para estabelecer um sistema de contraste de interferência diferencial Nomarski.
Sistema óptico | Sistema óptico de correção de aberração cromática Infinity |
Tubo de observação | Inclinação de 30 °, imagem ereta, tubo de observação de três vias com dobradiça infinita, ajuste de distância interpupilar: 50 mm ~ 76 mm, relação de divisão de duas velocidades binocular: trinocular = 100: 0 ou 0: 100 |
Inclinação de 30°, imagem invertida, tubo de observação de três vias com dobradiça infinita, ajuste de distância interpupilar: 50 mm ~ 76 mm, relação de divisão de três velocidades binocular: trinocular = 100:0 ou 20:80 ou 0:100 | |
ocular | Ponto de visão alto, amplo campo de visão, ocular de campo plano PL10X25mm, dioptria ajustável |
Ponto de visão alto, amplo campo de visão, ocular de campo plano PL10X25mm, com placa de mira de escala única, dioptria ajustável | |
Ponto de visão alto, amplo campo de visão, ocular de campo plano PL10X26,5mm, dioptria ajustável | |
Ponto de visão alto, amplo campo de visão, ocular de campo plano PL10X26,5mm, com placa de mira de escala única, dioptria ajustável | |
lentes objetivas | Objetivas metalográficas semi-apocromáticas de campo claro e escuro (5X, 10X, 20X, 50X, 100X) |
Objetivas metalográficas semi-apocromáticas de campo brilhante (5X, 10X, 20X, 50X, 100X) | |
Porta-objetivas (com slot DIC) | Conversor de 5 furos para campo claro e escuro, conversor de 6 furos para campo claro e escuro |
Adaptador de campo claro de 6 furos, adaptador de campo claro de 7 furos | |
quadro | Quadro de dupla finalidade transfletivo e reflexivo, mecanismo de foco coaxial grosso e fino de posição baixa. Curso de ajuste grosso 25 mm, precisão de ajuste fino 0,001 mm. Com dispositivo de tensão de ajuste para evitar escorregões e dispositivo de limite superior aleatório. Sistema integrado de tensão ampla de 100-240 V, saída de energia dupla, escurecimento digital, com configuração de intensidade de luz e função de reinicialização, interruptor de reflexão/luz transmitida, filtro de cor de luz transmitida integrado (LBD, ND6, ND25) |
Rack de reflexão, mecanismo de foco coaxial grosso e fino de posição baixa. Curso de ajuste grosso 25 mm, precisão de ajuste fino 0,001 mm. Com dispositivo de tensão de ajuste antiderrapante e dispositivo de limite superior aleatório. Sistema integrado de tensão ampla de 100-240 V, escurecimento digital, com configuração de intensidade de luz e função de reinicialização | |
Estágio | Estágio mecânico direito de 4 polegadas, curso 105 mm x 102 mm, com mecanismo de travamento do eixo Y, pode ser equipado com sistema de transmissão de proteção contra luz, com placa de vidro do estágio |
condensador | Condensador acromático oscilante (NA0.9) |
Iluminador Refletor | Iluminador refletido de campo claro e escuro, com diafragma de abertura variável, diafragma de campo, centro ajustável; com dispositivo de comutação de iluminação de campo claro e escuro; com slot para filtro, com slot para polarizador/analisador |
Quarto claro | Carcaça de lâmpada halógena 12V100W, universal para transmissão e reflexão, centro pré-determinado |
outros anexos | Acessórios fotográficos: 0,5X, montagem C, foco ajustável |
Placa polarizadora, placa analisadora fixa, placa analisadora giratória de 360° | |
Componentes de interferência diferencial DIC | |
Filtro de interferência para reflexão: azul ≤ 480nm; verde: 520nm-570nm; vermelho: 630nm-750nm; filtro de equilíbrio de cores (luz branca) | |
Micrômetro de alta precisão, valor de escala 0,01 mm |
