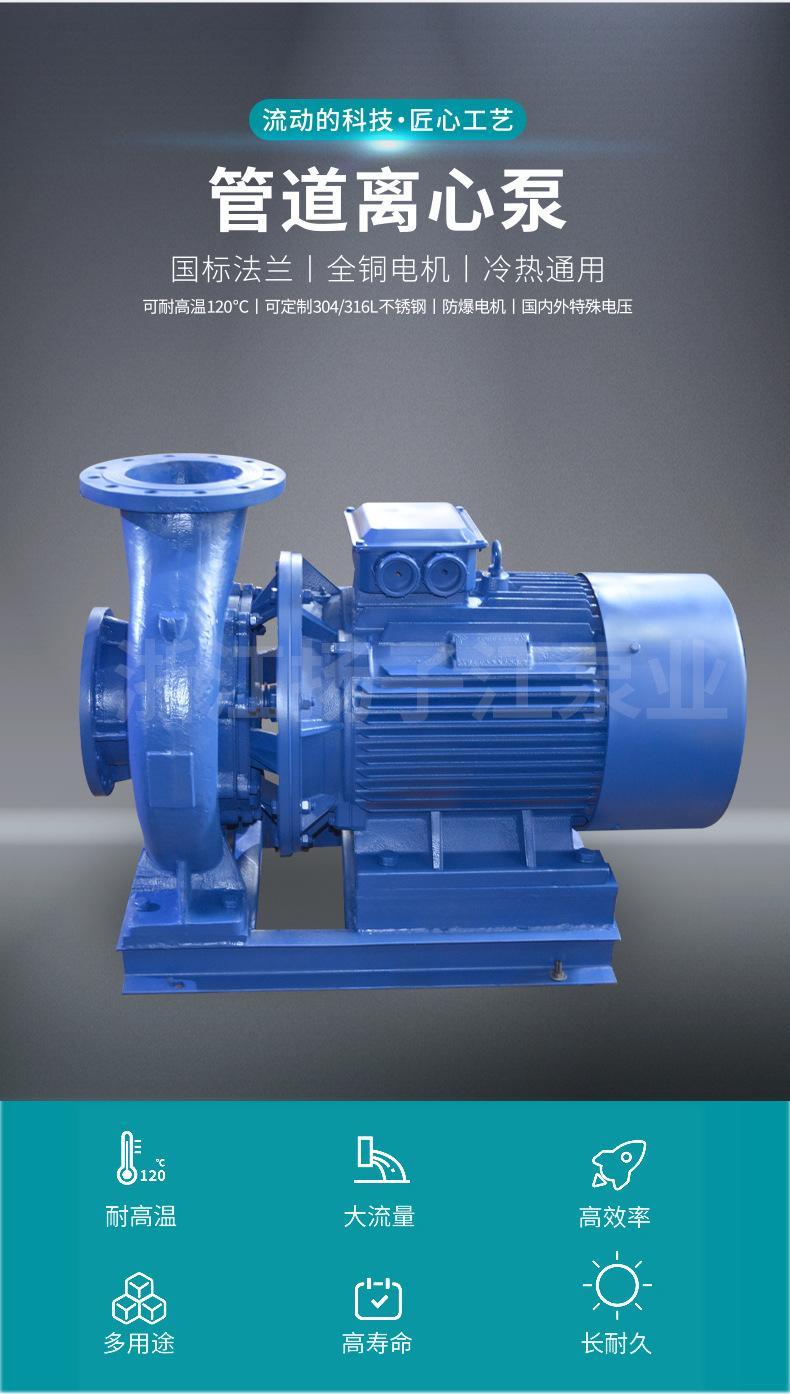

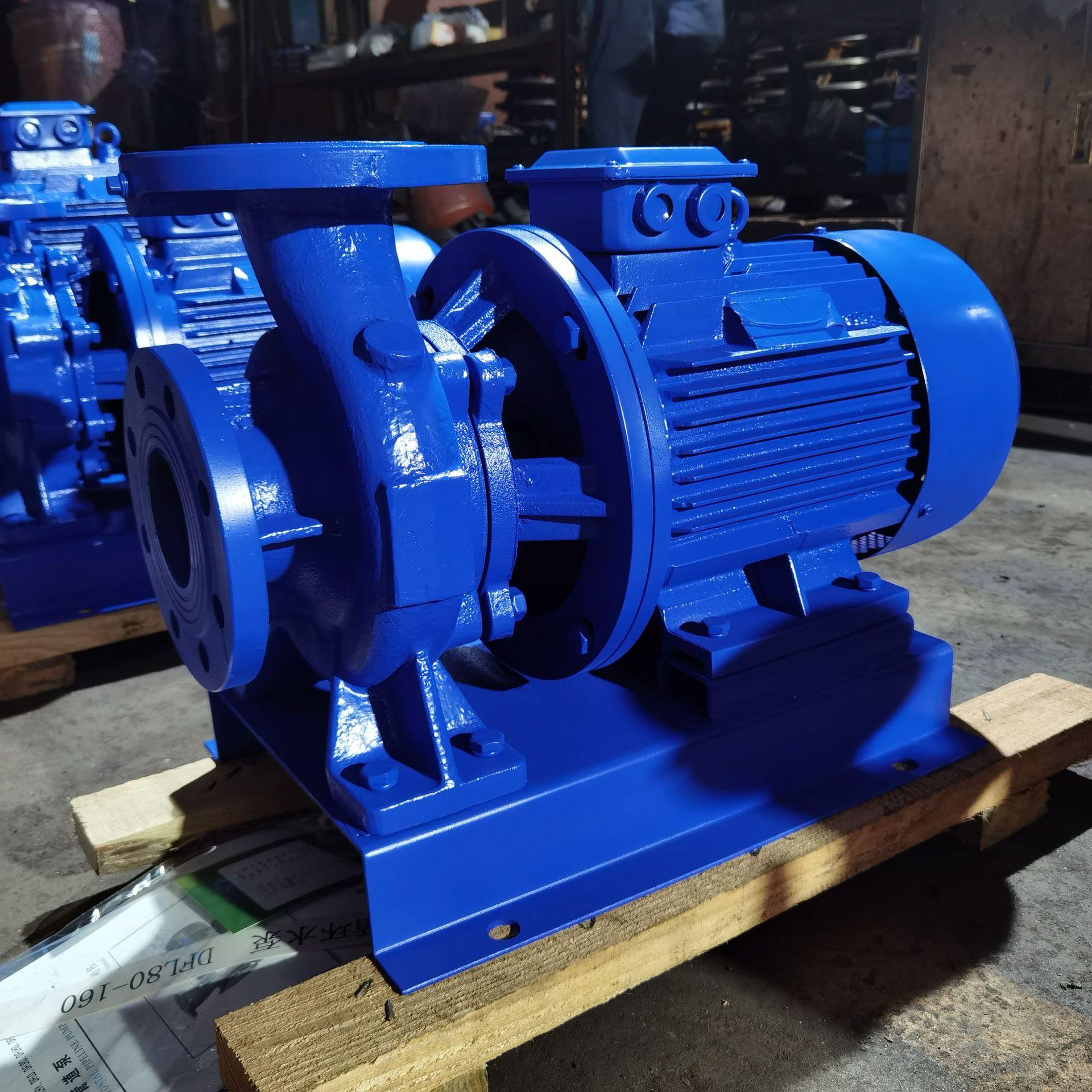

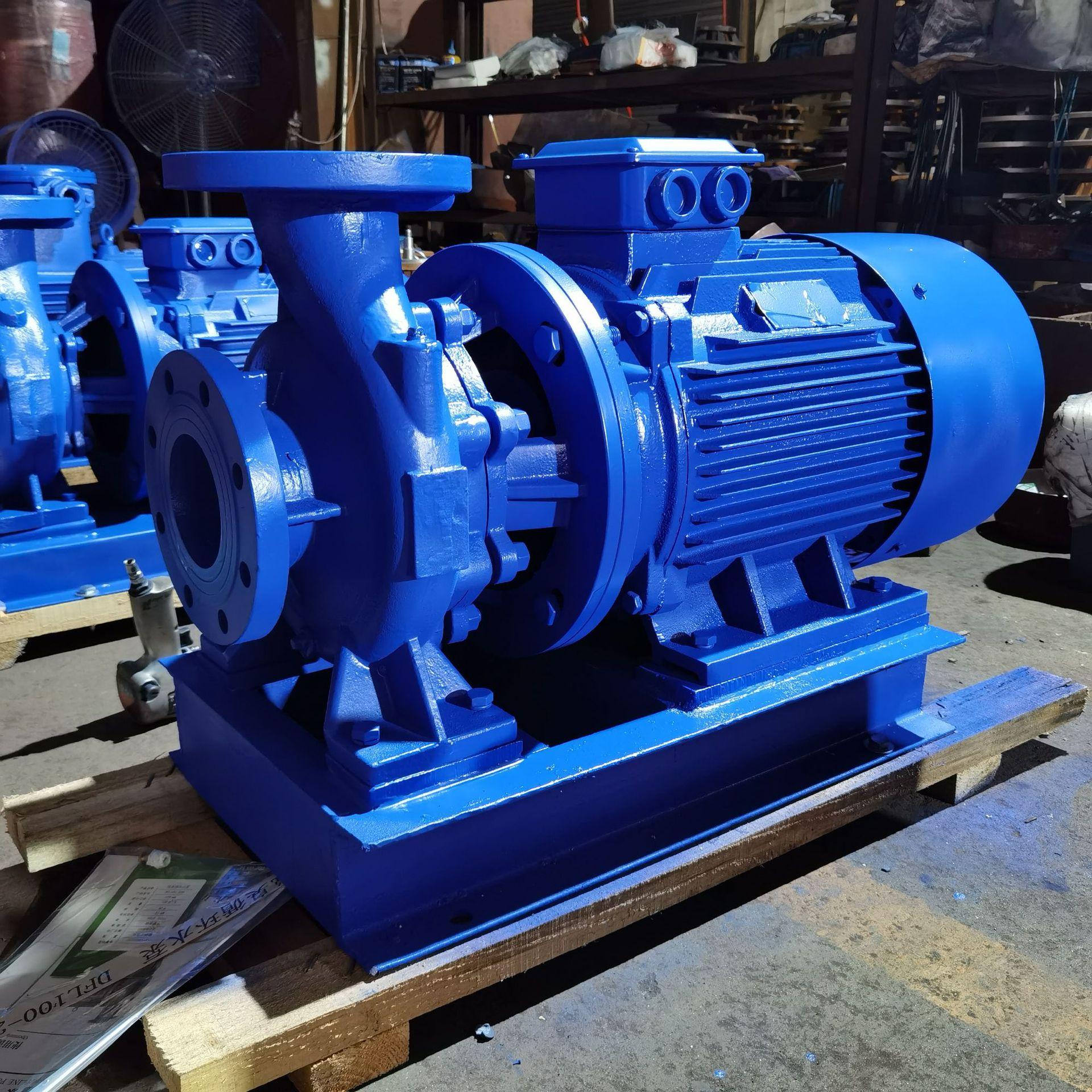

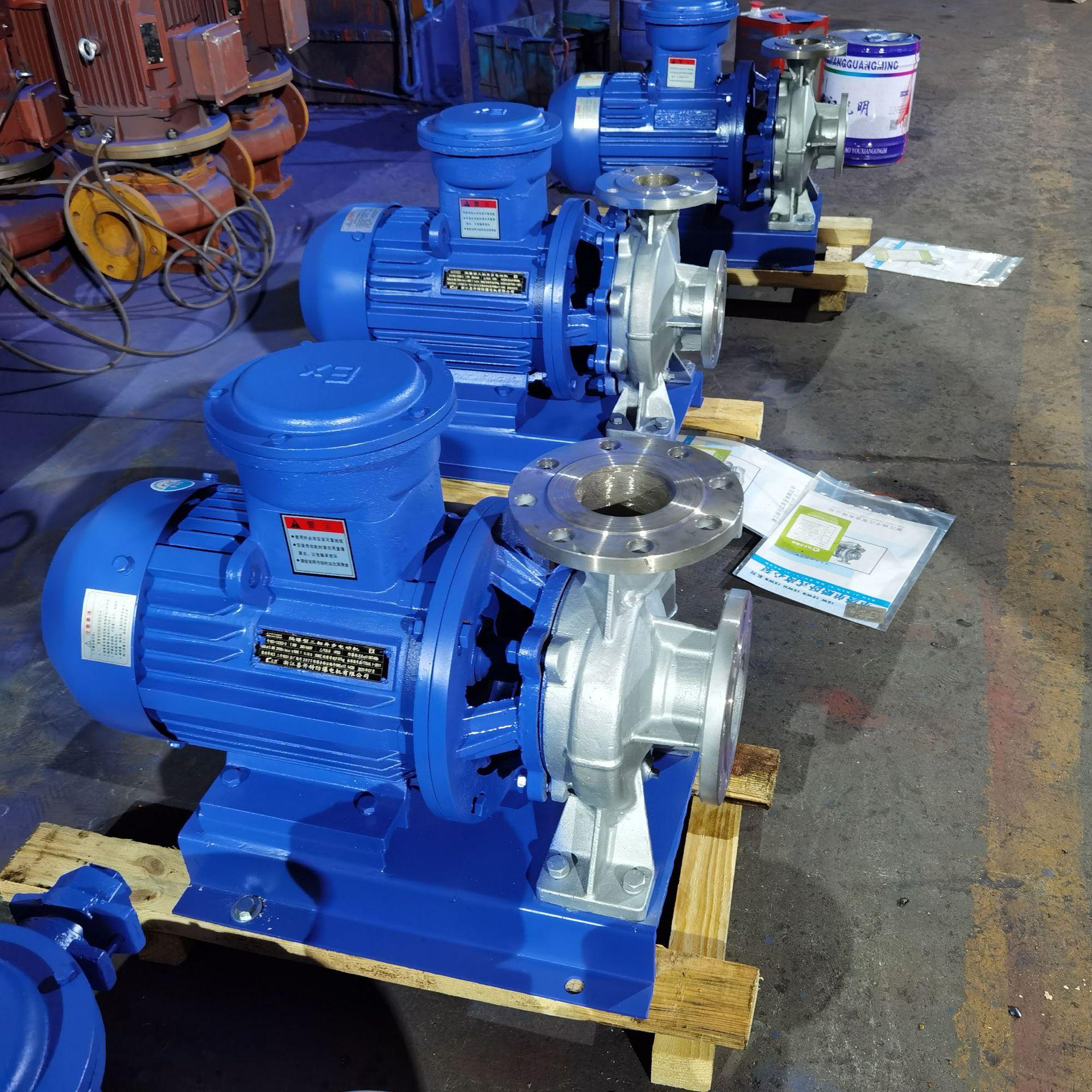

A bomba centrífuga horizontal de estágio único e sucção única da série ISW é uma nova geração de bomba centrífuga horizontal de economia de energia e ecologicamente correta desenvolvida por nós mesmos com base na absorção de tecnologia avançada de produtos similares no país e no exterior e usando os parâmetros de desempenho de bombas centrífugas gerais domésticas. Esta série de bombas tem excelente desempenho, alta confiabilidade, longa vida útil, estrutura razoável, bela aparência e está no mais alto nível da indústria.
O propósito principal:

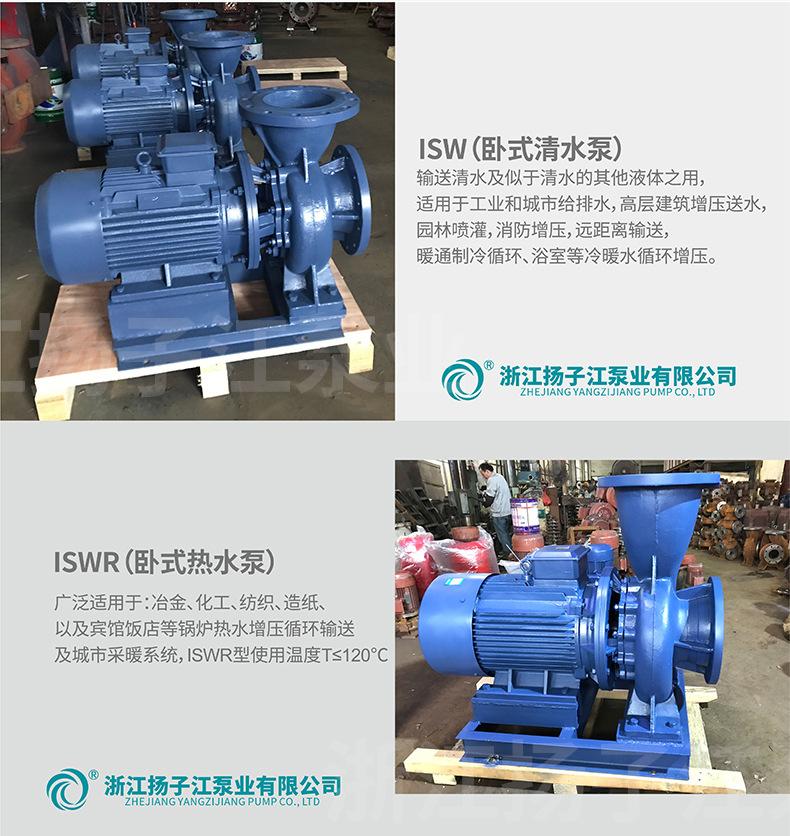

1. A bomba de água limpa horizontal ISW é usada para transportar água limpa e outros líquidos com propriedades físicas e químicas semelhantes às da água limpa. É adequada para abastecimento e drenagem de água industrial e urbana, abastecimento de água pressurizada de edifícios altos, irrigação por aspersão de jardim, pressurização de combate a incêndio, transporte de longa distância, ciclo de refrigeração HVAC, pressurização de circulação de água quente e fria de banheiros e outros equipamentos e correspondência. A temperatura operacional é T≤80℃.
2. A bomba de água quente horizontal ISWR é amplamente utilizada em: metalurgia, indústria química, têxtil, fabricação de papel, bem como hotéis e restaurantes, circulação de reforço de água quente de caldeira e sistema de aquecimento urbano. Temperatura operacional do tipo ISWR T≤120℃.

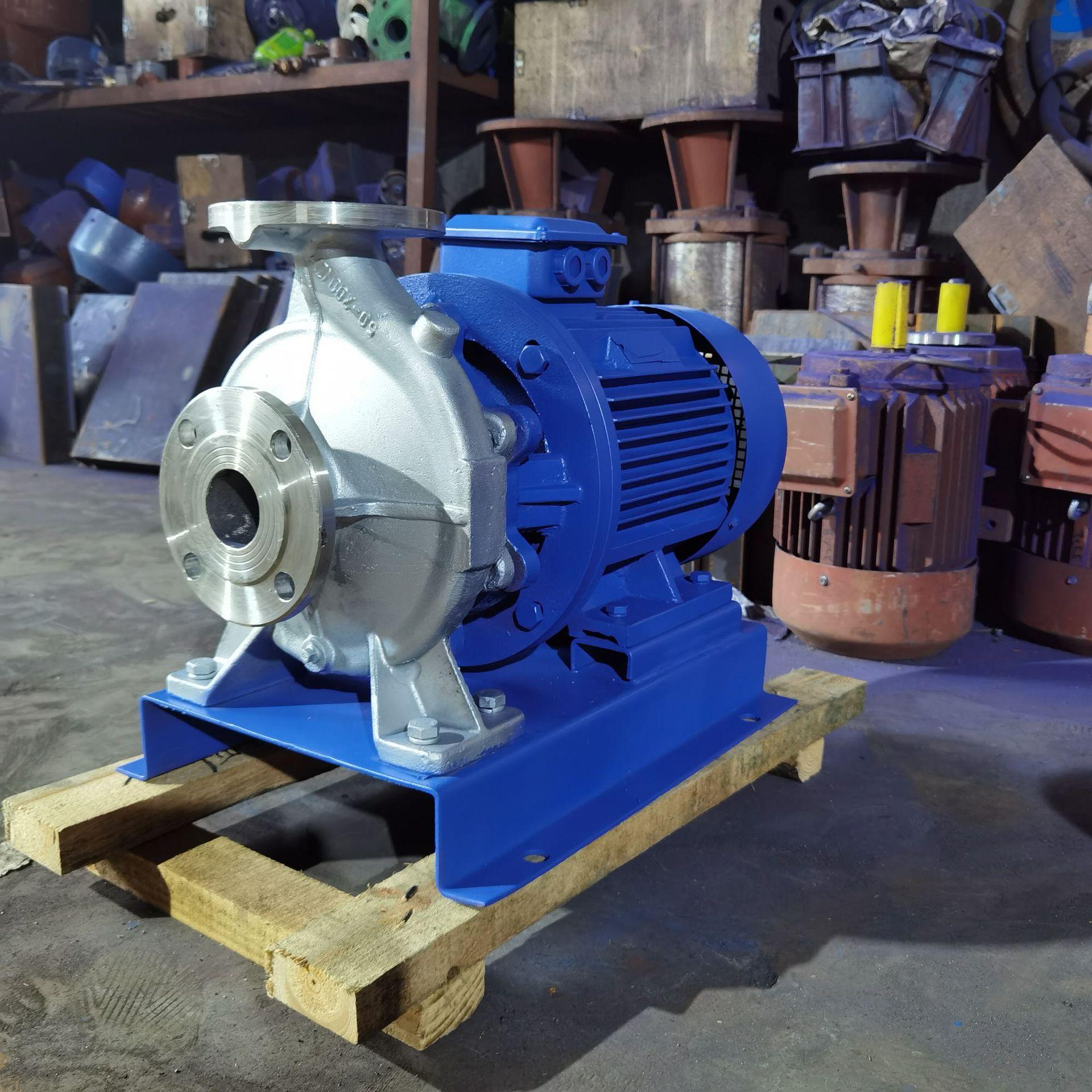

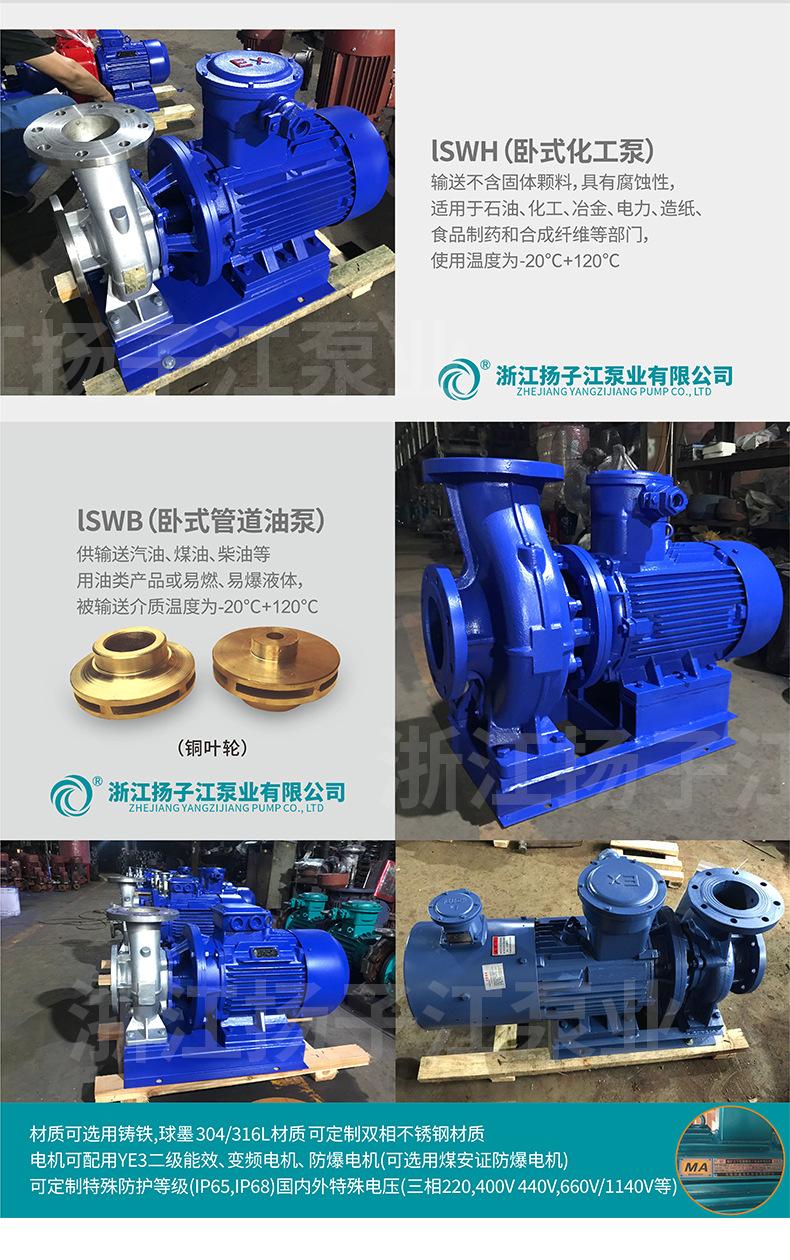

3. A bomba química horizontal lSWH é usada para transportar líquidos sem partículas sólidas, que são corrosivas e têm uma viscosidade semelhante à da água. É adequada para os setores de petróleo, química, metalurgia, energia elétrica, fabricação de papel, alimentos, farmacêuticos e fibras sintéticas. A temperatura operacional é de -20~C～+120℃.
4. A bomba de óleo de oleoduto horizontal lSWB é usada para transportar gasolina, querosene, diesel e outros produtos de petróleo ou líquidos inflamáveis e explosivos. A temperatura do meio transportado é de -20~C ~ +120℃.
Condições de trabalho:
1. Pressão de sucção ≤1,6MPa, ou a pressão máxima de trabalho do sistema de bomba ≤1,6MPa, ou seja, a pressão de sucção da bomba + cabeça da bomba ≤1,6MPa, a pressão de teste de pressão estática da bomba é 2,5MPa, indique a pressão de trabalho do sistema ao fazer o pedido. Quando a pressão de trabalho do sistema de bomba for maior que 1,6MPa, ela deve ser mencionada separadamente ao fazer o pedido, para que a parte de fluxo e a parte de conexão da bomba possam ser feitas de aço fundido durante a fabricação.
2. Temperatura ambiente <40°C, umidade relativa <95%.
3. O conteúdo volumétrico de partículas sólidas no meio transportado não deve exceder 0,1% do volume unitário, e o tamanho das partículas deve ser inferior a 0,2 mm.
Observação: se o meio utilizado contiver partículas finas, indique isso ao fazer o pedido para que o fabricante possa usar selos mecânicos resistentes ao desgaste.
Características:
Operação suave: A concentricidade absoluta do eixo da bomba e o excelente equilíbrio estático e dinâmico do impulsor garantem uma operação suave e sem vibração.

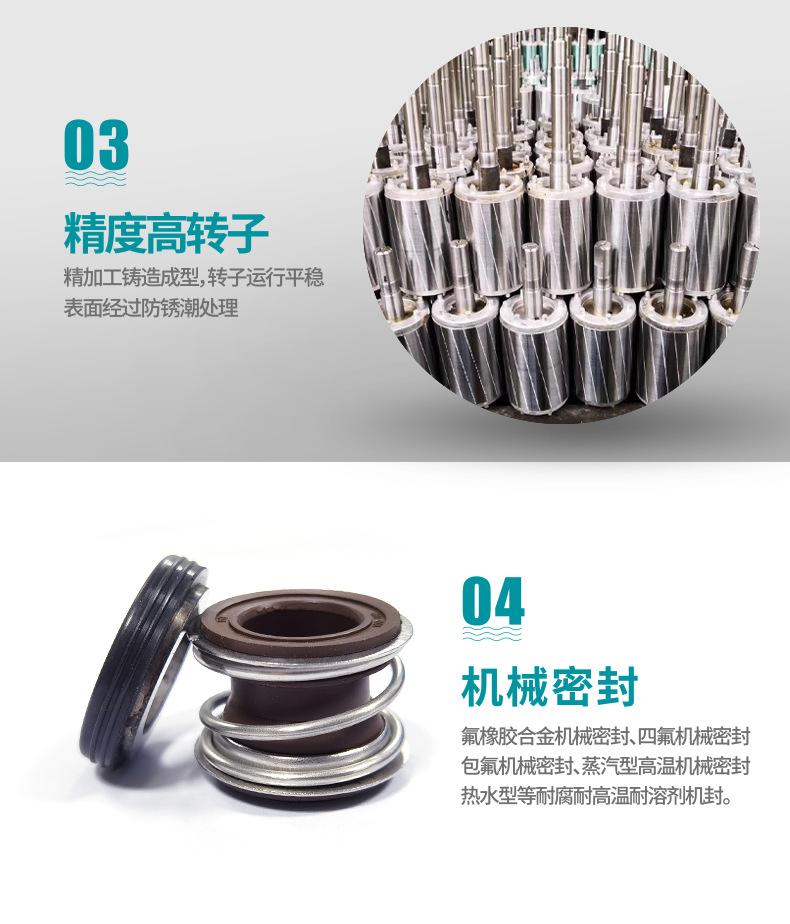

Estanque: Vedações de carboneto feitas de diferentes materiais garantem que não haja vazamentos ao transportar diferentes meios.

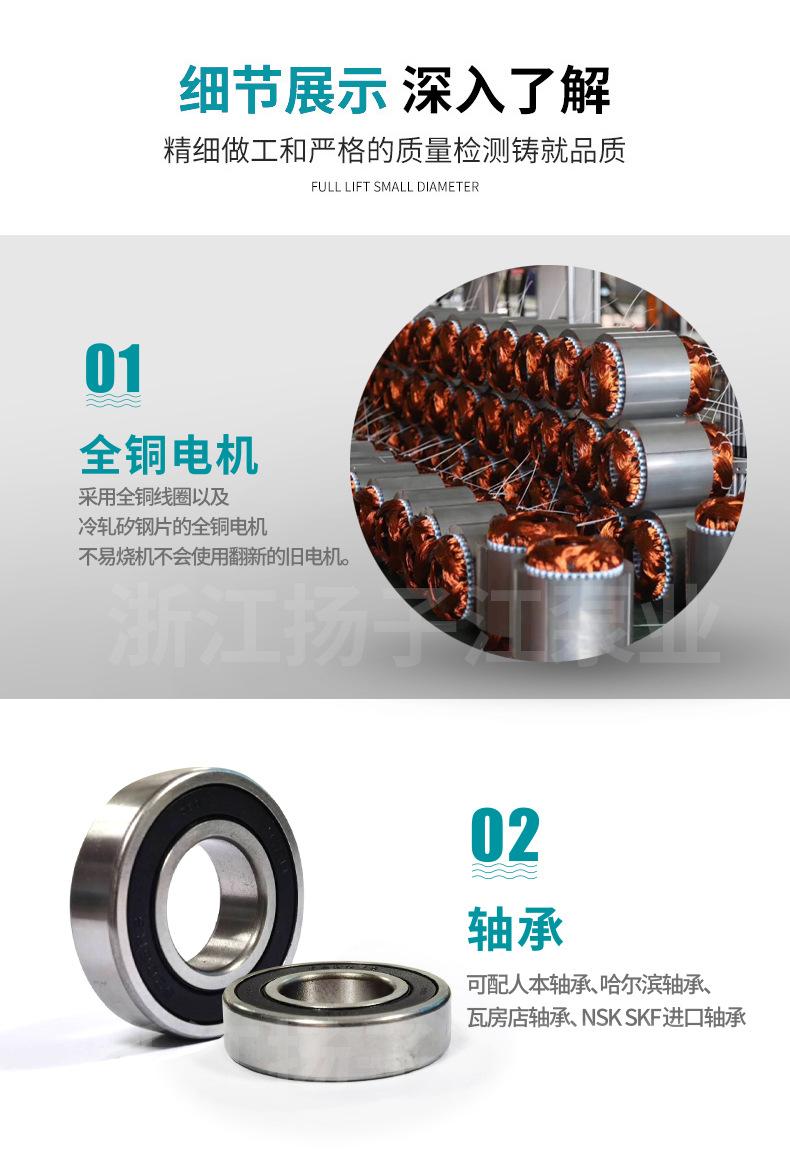

Baixo ruído: a bomba d'água apoiada por dois rolamentos de baixo ruído funciona suavemente, quase sem ruído, exceto pelo som fraco do motor.
Baixa taxa de falhas: a estrutura é simples e razoável, e as peças principais são feitas de materiais de alta qualidade; o equipamento correspondente aumenta muito o tempo de trabalho sem problemas de toda a máquina.
Fácil manutenção: a substituição de vedações e rolamentos é fácil e conveniente.
Menos espaço necessário: a saída pode estar em três direções: esquerda, direita e para cima, o que é conveniente para o layout e instalação da tubulação e economiza espaço.

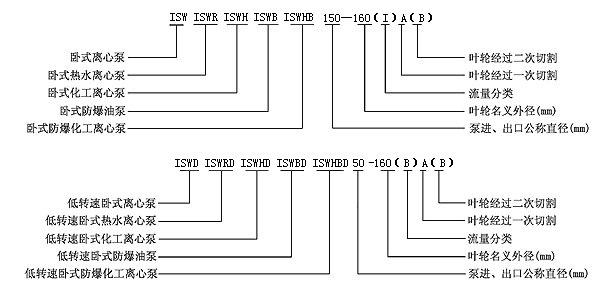

Significado do modelo
ISW型Bomba centrífuga de tubulação horizontalDiagrama de estrutura
 |
1.Câmara de sucção: projetada com excelente modelo hidráulico. |
