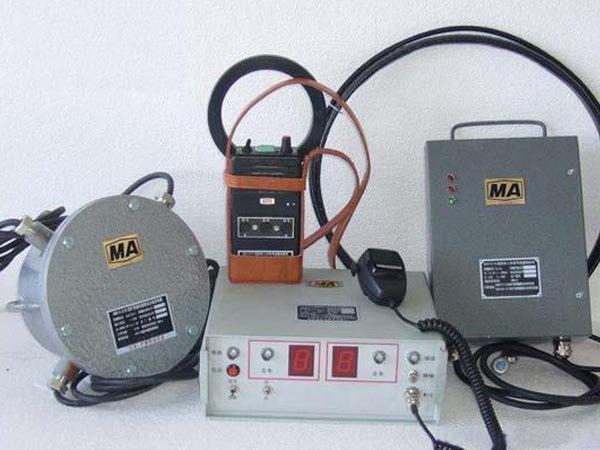

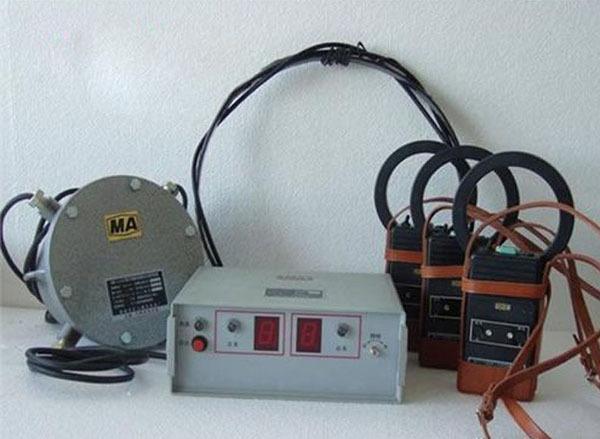

Introdução ao produto do sistema de comunicação de vazamento entre veículo e pessoa KTL111

O sistema de comunicação de vazamento de pedestres e veículos KTL111 usa um cabo coaxial especial com uma camada de blindagem externa esparsamente tecida para propagar as ondas de rádio emitidas pela estação base ao longo do cabo profundamente no túnel e irradiar para o túnel ao redor do cabo, de modo que o rádio as ondas emitidas pela estação base estão no túnel. A estação portátil pode receber este sinal; ao mesmo tempo, as ondas de rádio emitidas pela estação portátil também são transmitidas de volta para a estação base através do mesmo caminho, realizando comunicação sem fio bidirecional entre a estação base e a estação portátil no túnel. Cabos com vazamento possuem amplificadores de relé bidirecionais inseridos em intervalos regulares para compensar perdas à medida que o sinal viaja através do cabo.

Função do sistema de comunicação de vazamento de passageiros e veículos KTL111

1) O condutor do carro-homem de eixo inclinado ou do guincho de corda sem fim deve comunicar-se com o condutor do guincho por meio de sinalização e comunicação de voz a qualquer momento enquanto segue o veículo.

2) O inspetor do eixo se comunica com o acionador do guincho por meio de sinais e chamadas de voz a qualquer momento na gaiola.

3) As chamadas de voz podem ser feitas a qualquer momento entre o pessoal móvel dos poços e o pessoal de expedição de plantão.

Recursos do sistema de comunicação de vazamento entre veículos humanos KTL111

1. Forte capacidade anti-interferência, tamanho pequeno, longa vida útil e chamadas claras e confiáveis.

2. Use o método de transmissão de vazamento, ou seja, instale um cabo de vazamento especial em um lado do túnel e conecte-o à estação base na sala do guincho. Quando em uso, as infinitas ondas de rádio emitidas pela estação portátil são transmitidas ao cabo de vazamento e, em seguida, atingem diretamente a estação base através do cabo de vazamento. , quando a estação base fala, ela também é transmitida para a estação portátil através do cabo com vazamento.

3. Ele pode gerenciar e se comunicar entre si e é adequado para manutenção e descarrilamento de túneis.

4. Comunicação para transporte de objetos grandes, etc. O sinal é preciso e confiável, o intercomunicador é claro e sem ruído e a distância de comunicação é de 1 a 2 quilômetros.

Parâmetros relacionados ao sistema de comunicação de vazamento de passageiros e veículos KTL111

condições do ambiente de trabalho

a) Temperatura ambiente: -10°C~40°C;

b) Umidade relativa média: não superior a 95% (25°C);

c) Pressão atmosférica: 80~106KPa;

d) Ambiente mecânico: sem vibração ou impacto significativo;

e) Onde existam misturas perigosas como pó de carvão e metano, mas não existam gases corrosivos que danifiquem o isolamento.

Condições ambientais de armazenamento

a) Temperatura do ambiente de armazenamento: -15℃~45℃;

b) Umidade relativa média: ≤90% (25°C);

c) O período de armazenamento é de um ano. Todos os equipamentos deste sistema estão minerando produtos elétricos à prova de explosão. Eles podem ser usados ​​​​no subsolo em minas de carvão e também em circunstâncias especiais, como túneis e instalações subterrâneas onde as ondas de rádio não podem se propagar diretamente ou têm má propagação.

Parâmetros técnicos do sistema de comunicação de vazamento de passageiros e veículos KTL111

Frequência da portadora de voz 1720KHZ±0,5KHZ

Sensibilidade de recepção de voz ≤5dbuV

Corrente estática de toda a máquina: host ≤150mA, máquina auxiliar ≤30mA

Corrente máxima de trabalho∠450mA

Potência de transmissão 0,5-1,2W

Desvio de frequência≤5KHZ

Tensão de trabalho DC12V±1,8V

Método de modulação FM

2 saídas de comutação

Tempo de carregamento ~ 8-12 horas para carregamento direto de 127 V e 220 V.

<<<<<

<<
