Características estruturais do indicador de posição do garfo:

O indicador de posição do garfo é projetado como à prova de explosão e intrinsecamente seguro, e consiste em uma câmara à prova de explosão, uma câmara intrinsecamente segura, um painel, um painel de exibição e um alto-falante à prova d'água. A câmara à prova de explosão e a câmara intrinsecamente segura são conectadas por meio de um bloco de terminais combinados à prova de explosão. Existem dois dispositivos de linha de entrada em ambos os lados do invólucro, um conectado à câmara à prova de explosão e o outro conectado à câmara intrinsecamente segura. A câmara interna é uma câmara à prova de explosão, que contém a placa de circuito principal e o bloco de terminais. A câmara externa é uma câmara intrinsecamente segura, que contém um alto-falante à prova d'água e um painel de exibição.

Introdução do produto indicador de posição do garfo:

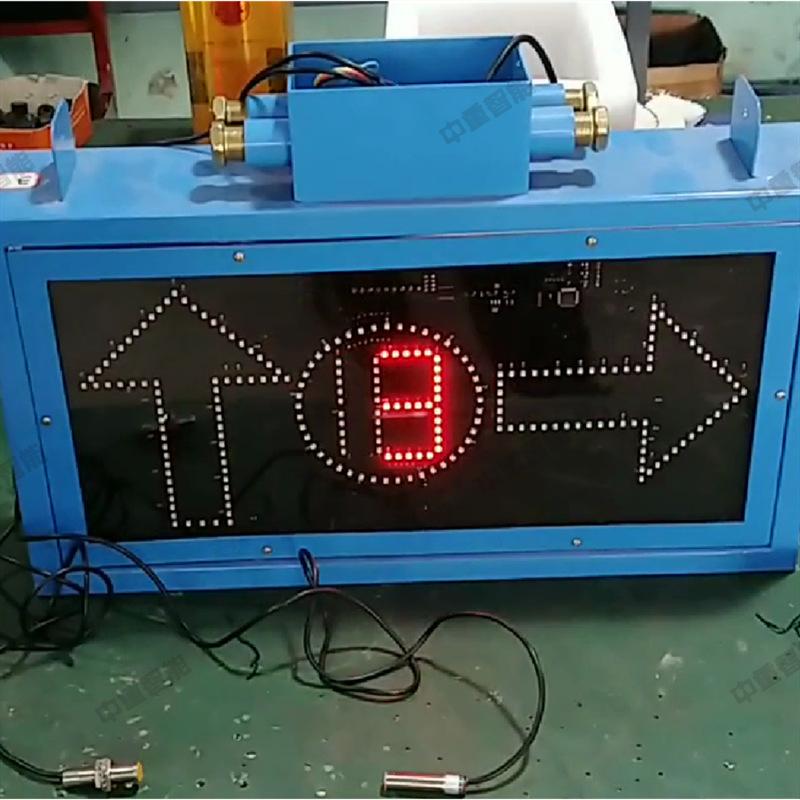

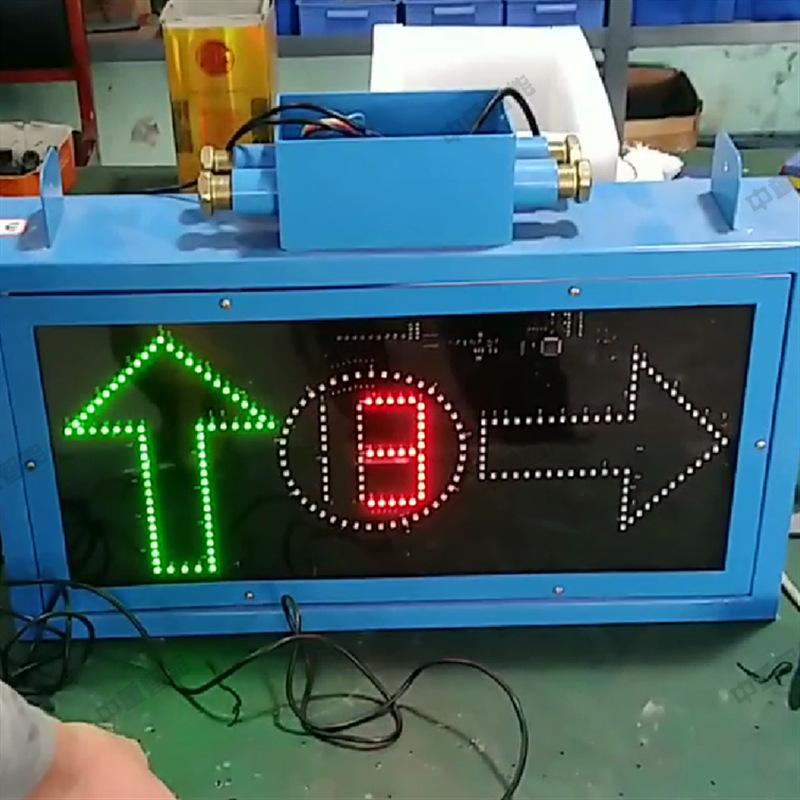

O indicador de posição do interruptor é um tipo à prova de fogo e intrinsecamente seguro para mineração. É adequado para interruptores de trilhos em minas subterrâneas de carvão com riscos de explosão de gás e pó de carvão. Após conectar o sensor de trilhos, o estado de trabalho é baseado na posição do interruptor de trilhos, e um prompt de voz e um sinal de exibição de luz são emitidos como um indicador de posição do interruptor para avisar pedestres ou veículos para evitar acidentes. O circuito principal deste produto é um circuito à prova de fogo, e o visor de luz e a buzina de alarme de idioma são circuitos intrinsecamente seguros. O indicador de posição do interruptor consiste principalmente em três partes: a parte do circuito principal, a parte do circuito de voz e a parte do visor. A saída do sinal é dividida em sinais de voz e sinais de exibição de luz. O sinal de luz do indicador de posição do interruptor é composto por diodos emissores de luz de duas cores vermelho e verde, dispostos em forma de anel e seta.

Parâmetros do produto indicador de posição do garfo:

1) Tipo à prova de chamas: Mineração à prova de chamas e tipo intrinsecamente seguro

2) Tensão de alimentação: CA (50AZ) 127v (75%-110%)

3) A tensão de trabalho da parte do display LED em ambos os lados da máquina é AC10,5V, corrente: 130mA (um lado), o sensor de sinal usa um interruptor de proximidade, a tensão de trabalho é DC12V e a corrente é inferior a 5mA

Significado do modelo:

KX (Equipamento de sinal de mina) H (Indicação de sinal) 1 27 (Tensão nominal de trabalho V) C (Posição de bifurcação)

Dimensões: 600*200*250mm

Peso: 15,5KG
