Instalação e Aplicação

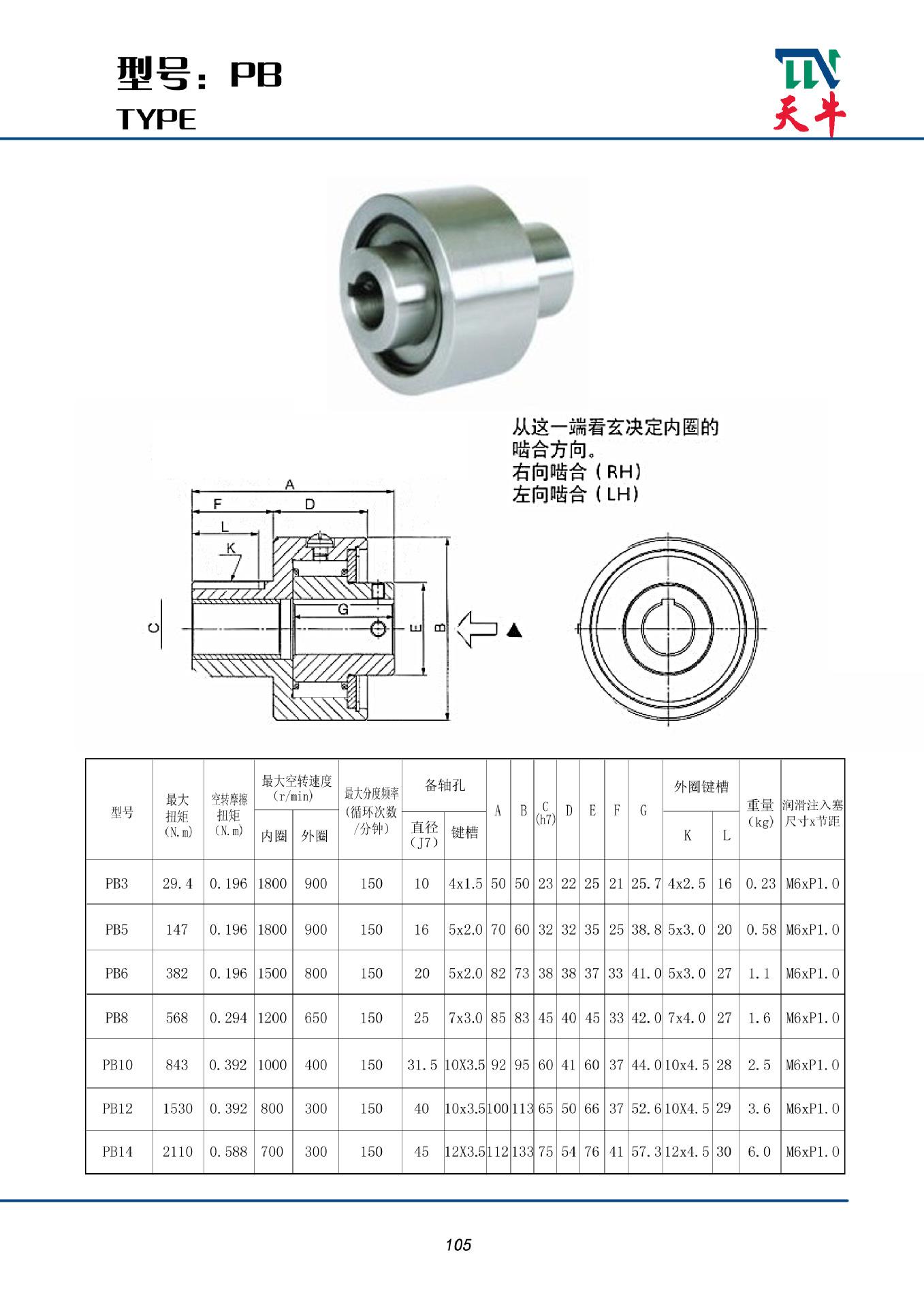

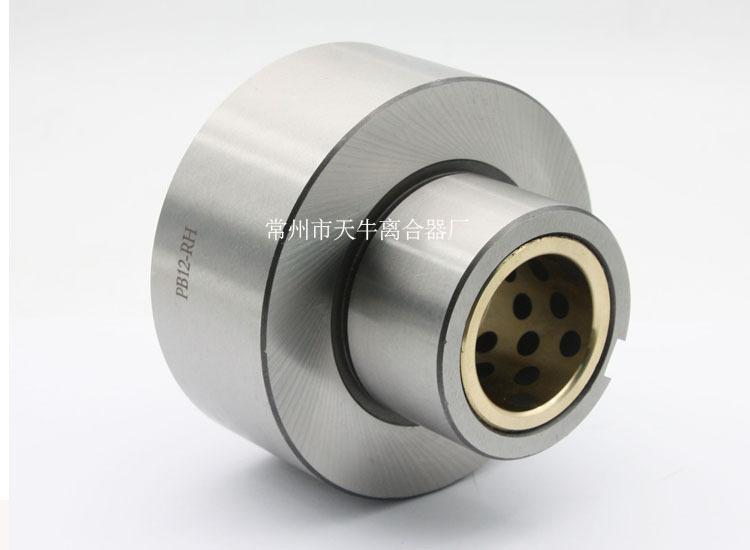

1. A coaxialidade do anel externo e do anel interno da embreagem de came da série PB é mantida por um rolamento deslizante entre o anel externo e o eixo. Este rolamento deslizante também pode suportar a carga radial atuando no anel externo.
2. As tolerâncias de eixo recomendadas estão listadas abaixo.
|
modelo |
Tolerância (mm) |
|
PB3, PB5, PB6, PB8 |
+0 a –0,013 |
|
PB10, PB12, PB14 |
+0 a –0,016 |
3. Não use a embreagem da série PB como acoplamento. Use um acoplamento com melhor elasticidade para conexão do eixo.

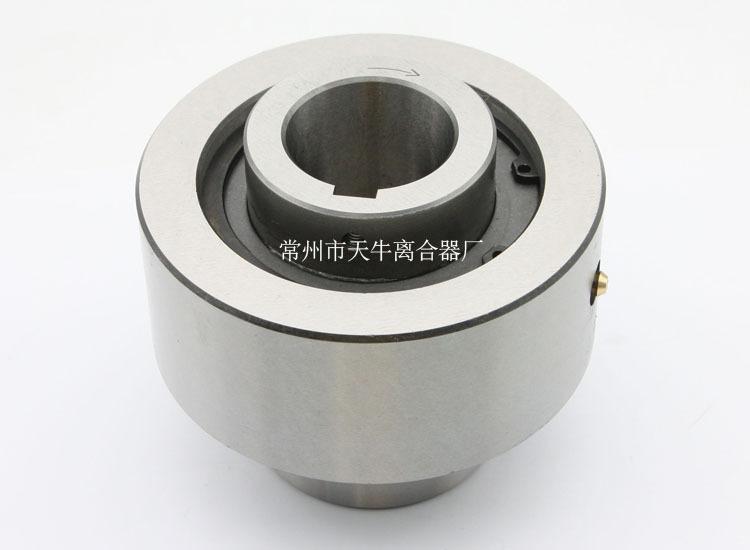

4. A seta na face final da embreagem indica a direção de rotação da embreagem. Por favor, confirme se a direção de rotação está correta antes de usar.
5. Quando a embreagem for usada para fins de posicionamento, use lubrificação com óleo.
6. As chaves utilizadas devem estar em conformidade com o padrão JIS B1301-1959
7. Use outros dispositivos para suportar a carga de impulso e não atue diretamente na embreagem do came.
8. A tolerância do furo das peças acionadas, como a roda dentada no anel externo da embreagem, deve atender aos requisitos H6 ou H7 do padrão JIS.
