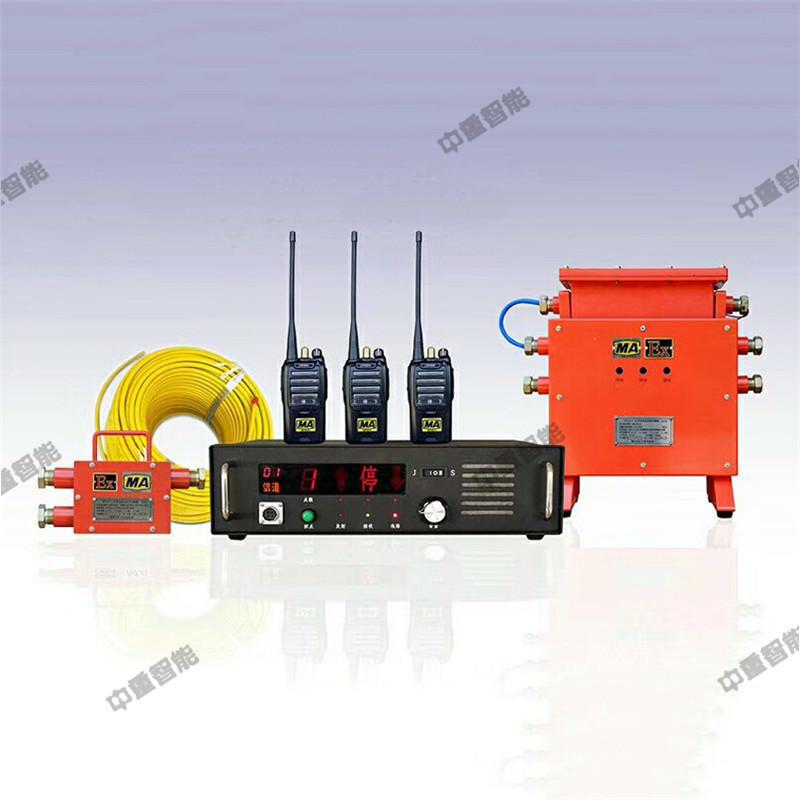

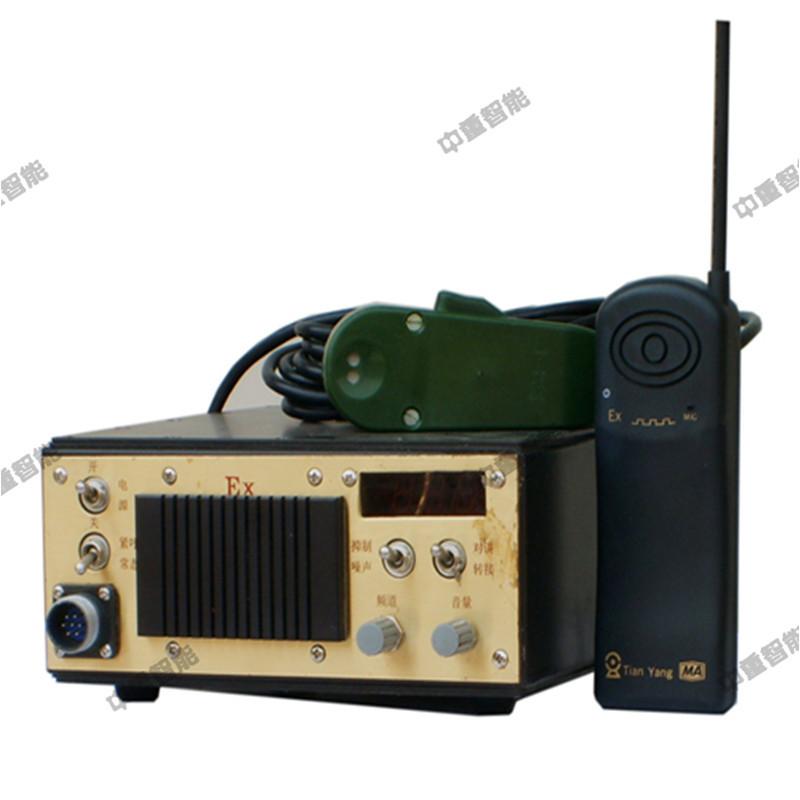

O sistema de comunicação de vazamento KTL121 usa um cabo coaxial especial com uma camada de blindagem externa esparsamente tecida para transmitir as ondas de rádio emitidas pela estação base ao longo do cabo até a profundidade do túnel da mina, enquanto irradia para o túnel ao redor do cabo, para que a estação portátil no túnel possa receber o sinal; ao mesmo tempo, as ondas de rádio emitidas pela estação portátil também são transmitidas de volta para a estação base pelo mesmo caminho, realizando a comunicação sem fio bidirecional entre a estação base e a estação portátil no túnel. Um amplificador de relé bidirecional é inserido no cabo de vazamento a uma certa distância para compensar a perda do sinal quando ele se propaga no cabo.

Função do sistema de comunicação de vazamento KTL121

1) O condutor do carro-homem de eixo inclinado ou do guincho de corda sem fim deve comunicar-se com o condutor do guincho por meio de sinalização e comunicação de voz a qualquer momento enquanto segue o veículo.

2) O inspetor do eixo se comunica com o acionador do guincho por meio de sinais e chamadas de voz a qualquer momento na gaiola.

3) As chamadas de voz podem ser feitas a qualquer momento entre o pessoal móvel dos poços e o pessoal de expedição de plantão.

Características do sistema de comunicação de vazamento KTL121

1. O sistema de comunicação de vazamento KTL121 tem forte capacidade antiparasitária, tamanho pequeno, longa vida útil e comunicação clara e confiável.

2. O sistema de comunicação de vazamento KTL121 adota o modo de transmissão de vazamento, ou seja, um cabo de vazamento especial é definido em um lado do túnel e conectado à estação base na sala do guincho. Quando em uso, as ondas de rádio infinitas emitidas pela estação portátil são transmitidas ao cabo de vazamento e atingem diretamente a estação base através do cabo de vazamento. Quando a estação base fala, também é transmitida à estação portátil através do cabo de vazamento.

3. O sistema de comunicação de vazamento KTL121 pode ser usado tanto para fazer quanto para comunicar, e é adequado para manutenção de túneis e descarrilamento de trilhos.

4. Comunicação para transporte de objetos grandes, etc. O sinal é preciso e confiável, o intercomunicador é claro e sem ruído e a distância de comunicação é de 1 a 2 quilômetros.

Parâmetros técnicos do sistema de comunicação de vazamento KTL121

Frequência portadora de voz1720 KHz ± 0,5 KHz;

Sensibilidade de recepção de voz5 dbuV；

Host de corrente estáticaEscravo 150mA 30mA;

Corrente máxima de trabalho∠450mA；

Potência de transmissão0,5-1,2 W;

Desvio de frequência5KHz；

Tensão operacionalDC12V±1,8V；

ModulaçãoRádio FM;

2 saídas de comutação;

O tempo de cargaO carregamento direto de 127 V, 220 V leva de 8 a 12 horas.
