Rotor de bomba de parafuso Bingshen acessórios para bomba de parafuso

1. Introdução do produto

A bomba de parafuso Bingshen é composta principalmente de um invólucro, uma cavidade, uma haste móvel, um estator e um rotor. Existem cinco acessórios reparáveis e substituíveis: o rotor, geralmente feito de aço inoxidável SUS316, com um número de código de 1999; o estator, geralmente feito de EPDM, com um número de código de 3005; a vedação da caixa de gaxetas, com um número de código de 7040; o anel de vedação, geralmente feito de FEP, com um número de código de 8015; e a biela, geralmente feita de aço inoxidável SUS316, com um número de código de 1998.

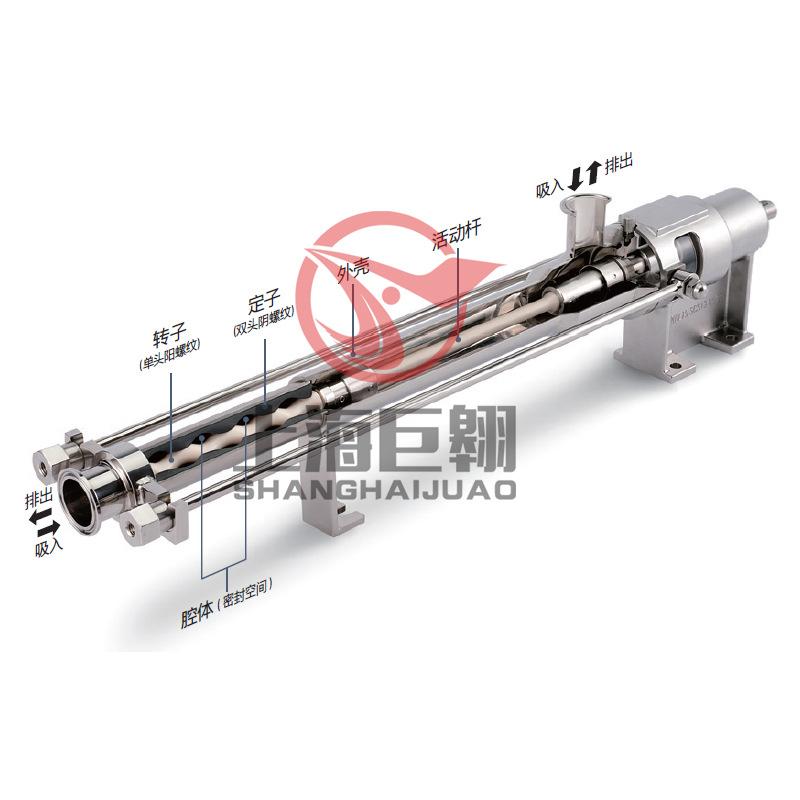

2. Diagrama da estrutura da bomba de parafuso Bingshen

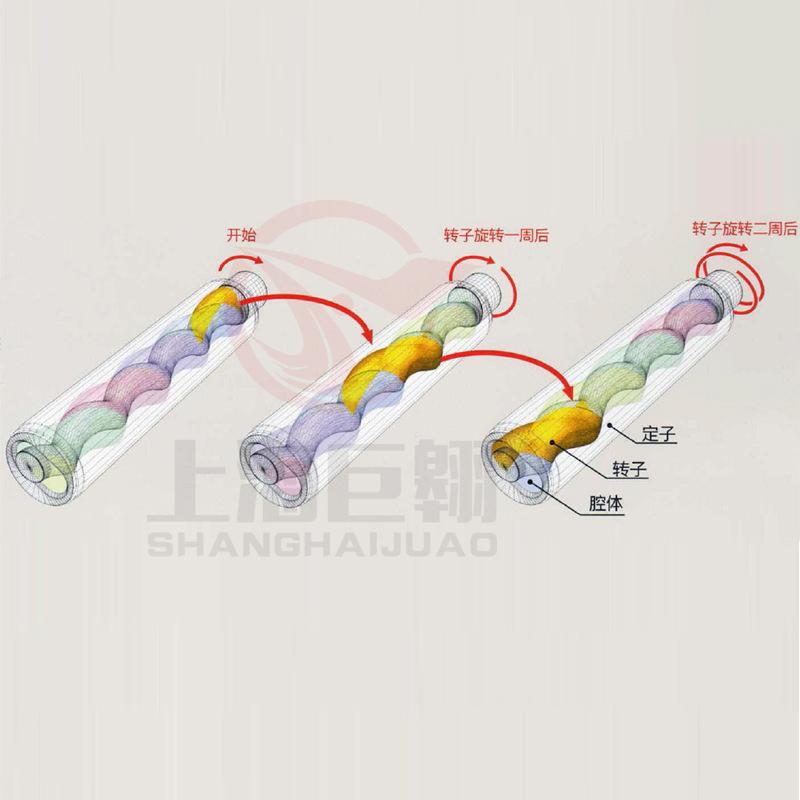

3. Princípio funcional da bomba de parafuso Bingshen

O núcleo da bomba de parafuso é um rotor e estator simples e confiáveis. O rotor rosqueado é feito de metal e é feito em um ângulo de torção exclusivo por uma máquina de corte especial, de modo que qualquer seção transversal seja um círculo completo.

O estator feito de material elástico cobre apenas o rotor, e as seções transversais de ambos são as mesmas oblongas em qualquer parte.

O rotor é colocado dentro do estator, e os dois formam um espaço espiral selado. Quando o rotor gira, o estator gira continuamente. No espaço fechado, o líquido é transportado do lado de sucção para o lado de descarga "sem pulsação" e "quantitativamente".

O estator é uma rosca interna de material elástico dentro da concha de metal. O material elástico é completamente e firmemente ligado à concha e se encaixa firmemente com o rotor durante a operação sem causar distorção.

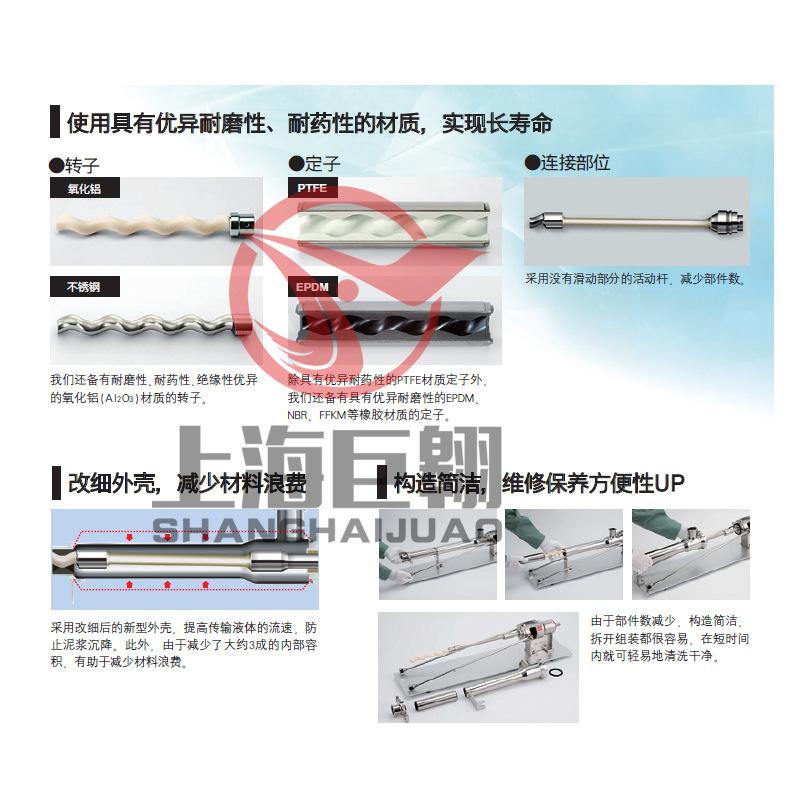

4. Classificação do material principal dos acessórios da bomba de parafuso Bingshen

NBR, vinil, hepalon, butil, silicone, poliuretano, politetrafluoroetileno, metal, etc.

5. Aplicação da bomba de parafuso Bingshen
