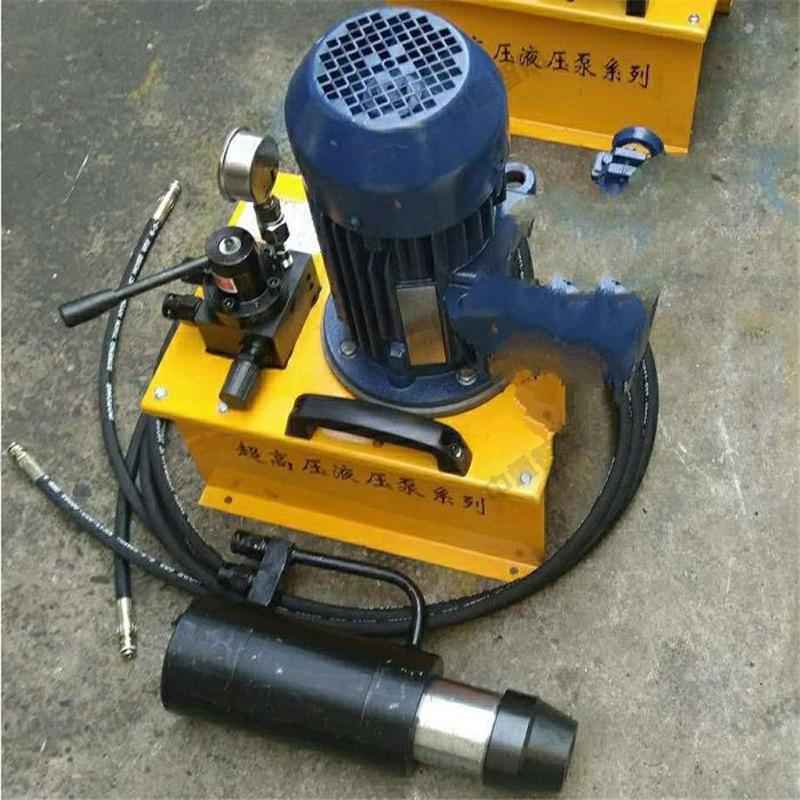

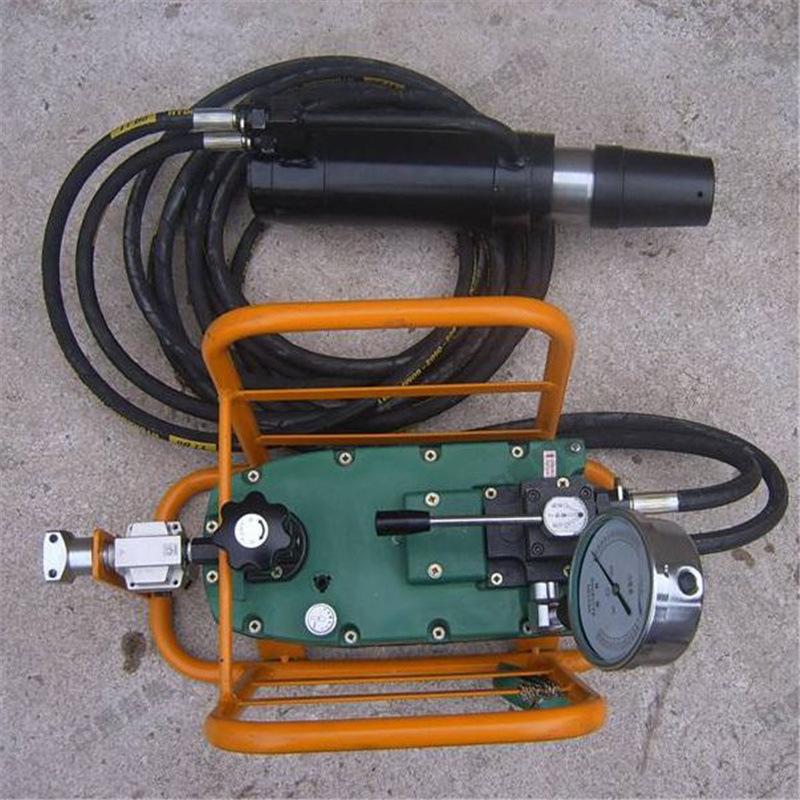

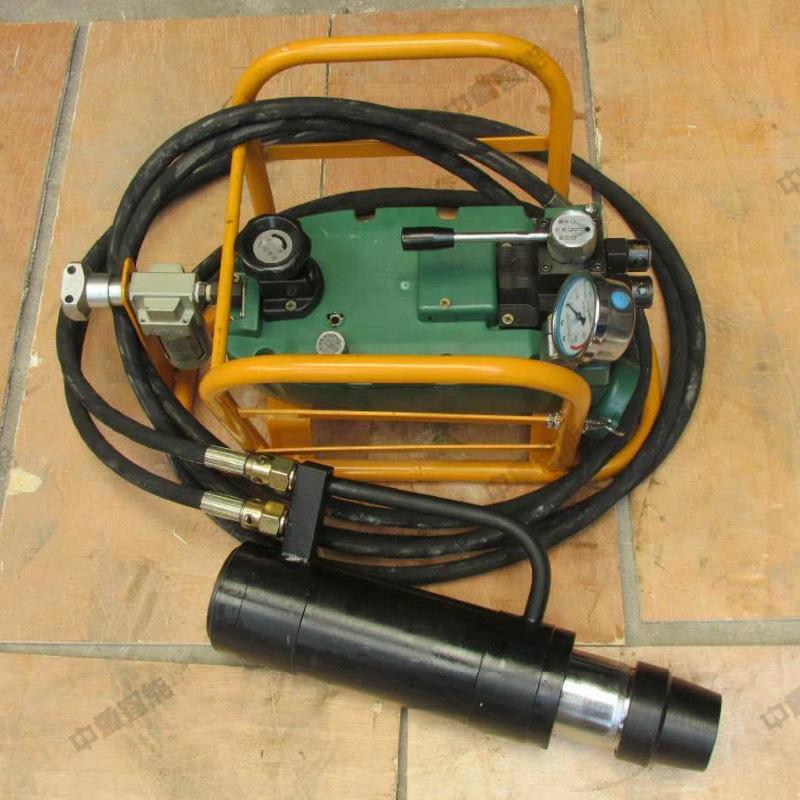

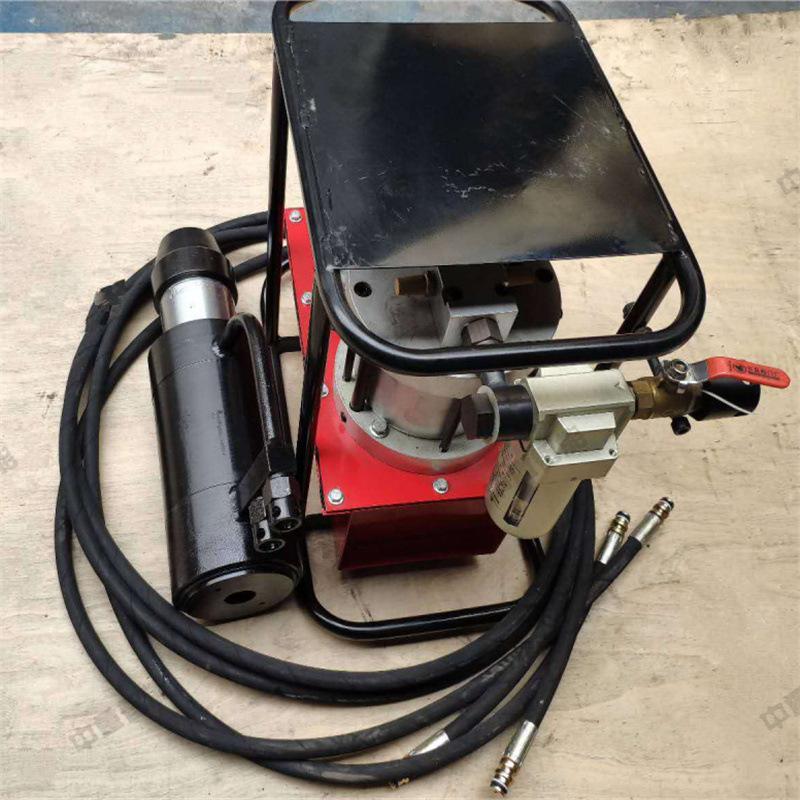

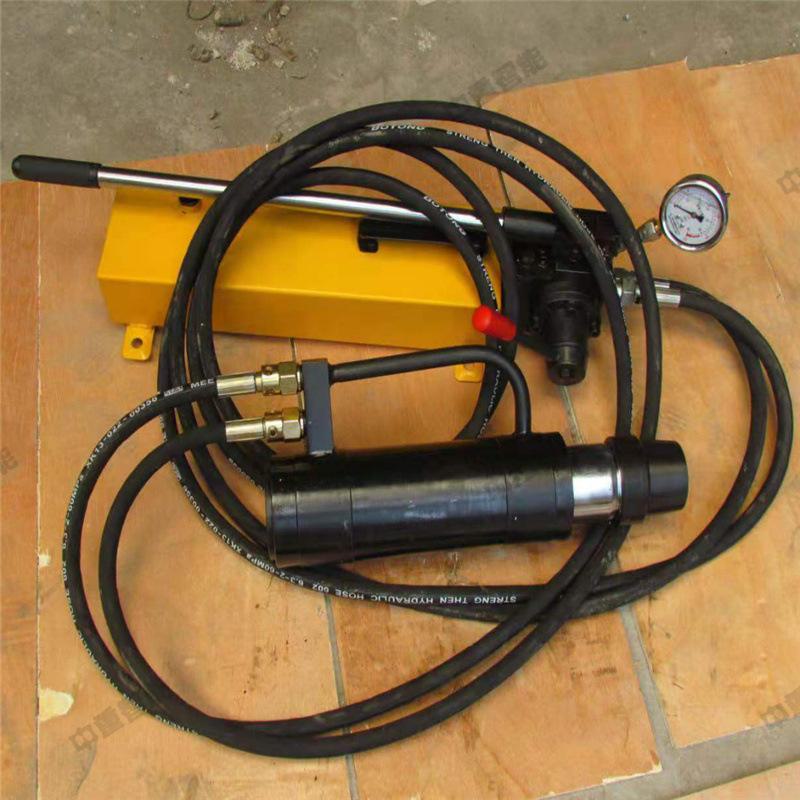

Introdução de equipamento de tensionamento de cabos de ancoragem:
A máquina tensora de cabo de ancoragem consiste em um macaco tensor,QYB-55É composto por uma bomba hidráulica pneumática e uma mangueira de alta pressão, formando um conjunto de ferramentas para tensionamento protendido e instalação de cabos de ancoragem em túneis de minas de carvão. O macaco tensor possui uma âncora de ferramenta embutida, que não só realiza ancoragem e retirada automática da âncora, mas também garante segurança operacional e melhora a eficiência do trabalho.
Características do equipamento de tensionamento de cabos de ancoragem:
A máquina tensionadora de cabo de ancoragem possui uma estrutura razoável, desempenho confiável, operação simples e uso seguro. É particularmente adequado para uso em locais com requisitos à prova de explosão em minas de carvão. A máquina tensionadora de cabos de ancoragem é uma ferramenta essencial para tensionamento protendido e instalação de cabos de ancoragem em túneis de minas de carvão. Garantir que a tensão do cabo de ancoragem atinja o índice de pré-esforço é um indicador importante para o sucesso da instalação do cabo de ancoragem. É particularmente adequado para uso em locais com requisitos à prova de explosão em minas de carvão.
Notas sobre equipamento de tensionamento de cabos de ancoragem:
1.Escolha âncoras de padrão nacional.
2.Antes de iniciar a operação, deve-se verificar se o equipamento tensionador está funcionando normalmente e se atende à capacidade necessária.
3.Verifique se a bomba hidráulica pneumática está funcionando corretamente.
4.Verifique se a mangueira correspondente atende aos requisitos de pressão.
5.Cada junta deve estar firmemente conectada e não deve ser deixada em nenhum lugar após o uso.
6.Depois que a tensão necessária for atingida, a máquina tensora deve ser invertida a tempo de evitar que a pressão continue a aumentar e danifique a máquina tensora.
7.A ferramenta de reversão deve ser usada com a chave fornecida com a máquina. Não bata com martelo à vontade para evitar danificar os componentes internos.
Parâmetros técnicos da máquina tensora de cabo de âncora:
modelo |
MQ15-180/60 |
MQ18-200/60 |
MQ19-300/60 |
MQ22-300/60 |
Tensão nominalKN |
180 |
200 |
300 |
300 |
Diâmetro do fio de açomilímetros |
15.24 |
17h80 |
18h90 |
21.6 |
Curso de tensionamento milímetros |
150 |
150 |
150 |
150 |
Diâmetro do furo centralmilímetros |
17,5 |
20,5 |
21 |
24 |
Área de pressão c㎡ |
35.08 |
35.08 |
68,0 |
68,0 |
pressão predefinida MPA |
55 |
55 |
60 |
60 |
Capacidade do tanque de combustível eu |
2.4 |
2.4 |
2.4 |
2.4 |
Peso (com óleo)kg |
17,5 |
17,5 |
25 |
25 |
