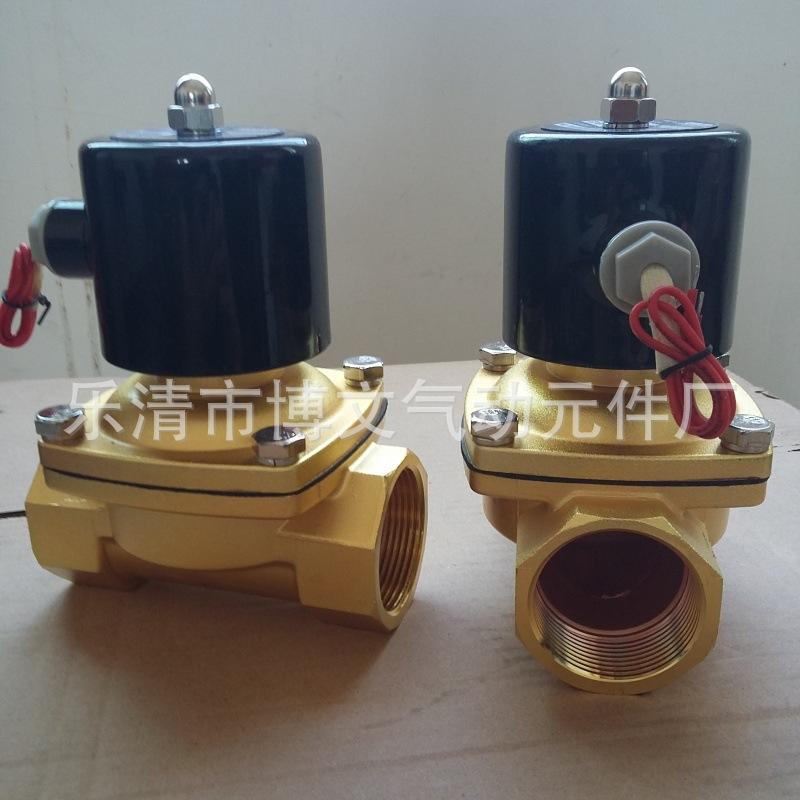

Válvula solenóide de 1,2 polegadas válvula de água UW-32 válvula de drenagem de tubo de cobre rosca DN32
Preço por unidade incluindo frete para o Brasil
Variantes
AC220V * 36 * cast copper * thread
DC24V * 36 * cast copper * thread
Especificações do produto
Tipo (localização do canal)
Two-way
Mídia aplicável
Air
Direção do fluxo
One-way
Uso
Reversing
Temperatura de operação
Room temperature
Uso de pressão
1
Especificações e modelos
AC220V * 36 * cast copper * thread, DC24V * 36 * cast copper * thread
Modo de acionamento
Electronic
Ambiente de pressão
Atmospheric pressure
Tipo (localização do canal)
Two-way
Mídia aplicável
Air
Direção do fluxo
One-way
Uso
Reversing
Temperatura de operação
Room temperature
Uso de pressão
1
Especificações e modelos
AC220V * 36 * cast copper * thread, DC24V * 36 * cast copper * thread
Modo de acionamento
Electronic
Ambiente de pressão
Atmospheric pressure
Tipo (localização do canal)
Two-way
Mídia aplicável
Air
Direção do fluxo
One-way
Uso
Reversing
Temperatura de operação
Room temperature
Uso de pressão
1
Especificações e modelos
AC220V * 36 * cast copper * thread, DC24V * 36 * cast copper * thread
Modo de acionamento
Electronic
Ambiente de pressão
Atmospheric pressure
Detalhes do produto
O texto nas imagens pode ser traduzido

■ Símbolos gráficos

■ Características

Adota estrutura de vedação de diafragma e tem função de partida de diferença de pressão zero. Tem grande vazão, estrutura simples e fácil manutenção. Tem excelente desempenho à prova d'água. A direção da fiação é flexível.

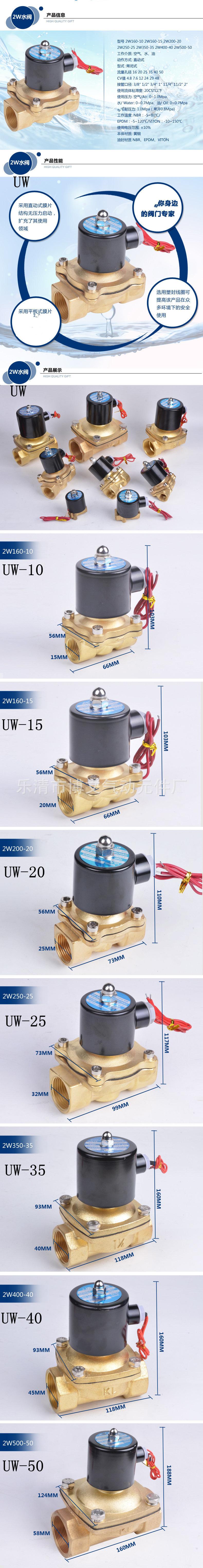

■ Parâmetros Técnicos

Item\Especificação
UW-10
UW-15
UW-20
UW-25
UW-35
UW-40
UW-50
Material do corpo da válvula
cobre fundido
Ação
Guiado por diafragma
Calibre de aquisição
ZG3/8
ZG1/2
ZG3/4
ZG1
ZG11/4
ZG11/2
ZG2
Diâmetro (mm)
16
20
20
25
37
37
50
usar fluido
Ar, água, óleo (abaixo de 5CST)
Variação de pressão
0 a 0,8 MPa
Temperatura de operação
-5~99℃
Tensão nominal
CA 12 V, CA 24 V, CA 36 V, CA 110 V, CA 220 V, CA 380 V, CC 12 V, CC 24 V, CC 110 V
Faixa de tensão permitida
± 10%
.Tempo de excitação curto
0,05S
Método de instalação
Instalação horizontal
■ Dimensões
Especificação
A
B
C
D
E
F
UW-10/UW-10T
69
117

16

φ50
57
ZG3/8
UW-15/UW-15T
69
117
16
φ50
57
ZG1/2
UW-20/UW-20T
73
124
17
φ50
57
ZG3/4
UW-25/UW-25T 99 135 23 φ50 73 ZG1
UW-35 123 172 30 φ70 95 ZG1/4
UW-40 123 172 30 φ70 95 ZG1/
UW-50 168 209 37 φ70 123 ZG2
