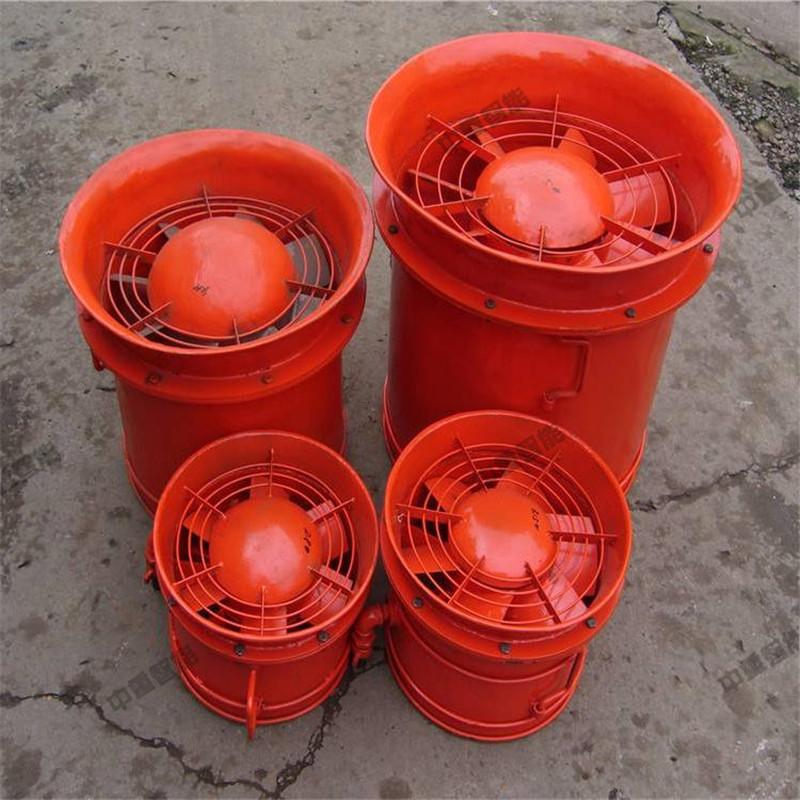

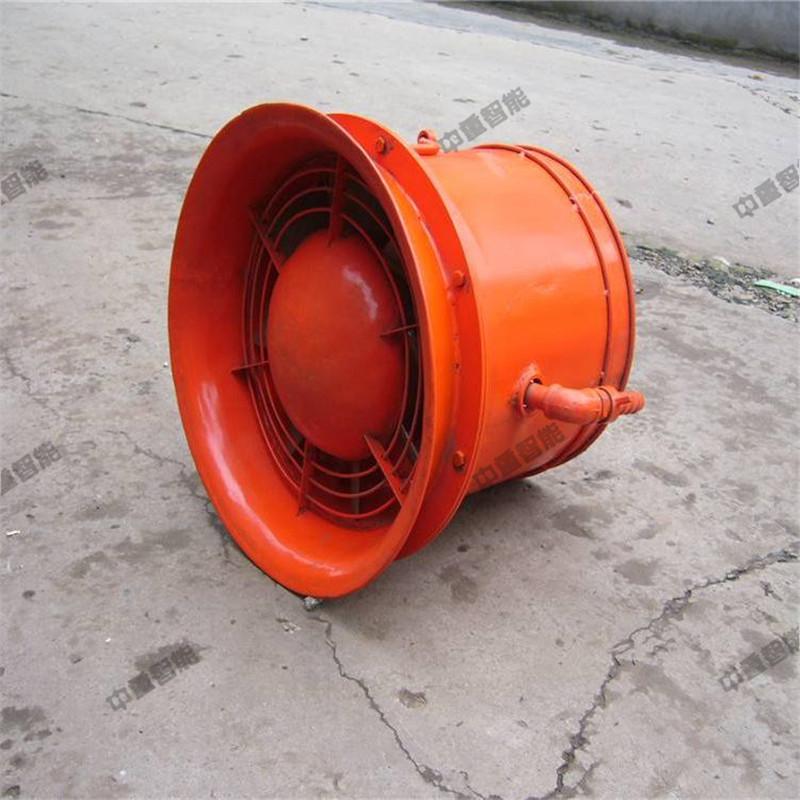

O ventilador pneumático forçado de mineração da série FQ consiste em corpo de guia, impulsor, motor pneumático e carcaça, etc. O motor pneumático é instalado na cavidade à prova de chamas na carcaça, conectado ao impulsor através do grupo de transmissão e aciona o impulsor para girar. O vento flui para o impulsor giratório a partir do corpo guia, e o fluxo de ar acelerado pelo impulsor é desviado após passar pela palheta guia traseira, de modo que o fluxo de ar descarregado pelo ventilador esteja girando, expelindo assim os gases nocivos, como o acumulado gás no túnel.

Método de representação do modelo de ventilador pneumático push-in FQ:

exemplo:Ventilador pneumático FQ№5.0

F significa ventilador.

Q significa pneumático

5,0 significa que o diâmetro do impulsor é 5,0dm

Modelo de ventilador pneumático FQC e exemplos de parâmetros técnicos

modeloFQC№2.8

Volume de arm3/s 0,85

pressão do ventoPa 500

Pressão de fornecimento de gásMPa 0,45

Consumo de arm3/s 0,027

Velocidade de rotaçãorpm 3000

diâmetromilímetros 280

qualidadeKg 20

comprimentomm235

Notas sobre a instalação de ventiladores:

1. O ventilador foi depurado e inspecionado antes de sair da fábrica.

2. O ventilador deve ser colocado no fluxo de ar principal na área de canto ou no lado de ar fresco de um beco sem saída de ventilação local.

3. A saída do ventilador deve estar a mais de 3m a 6m de distância da área de coleta de gases nocivos ou do ponto de trabalho.

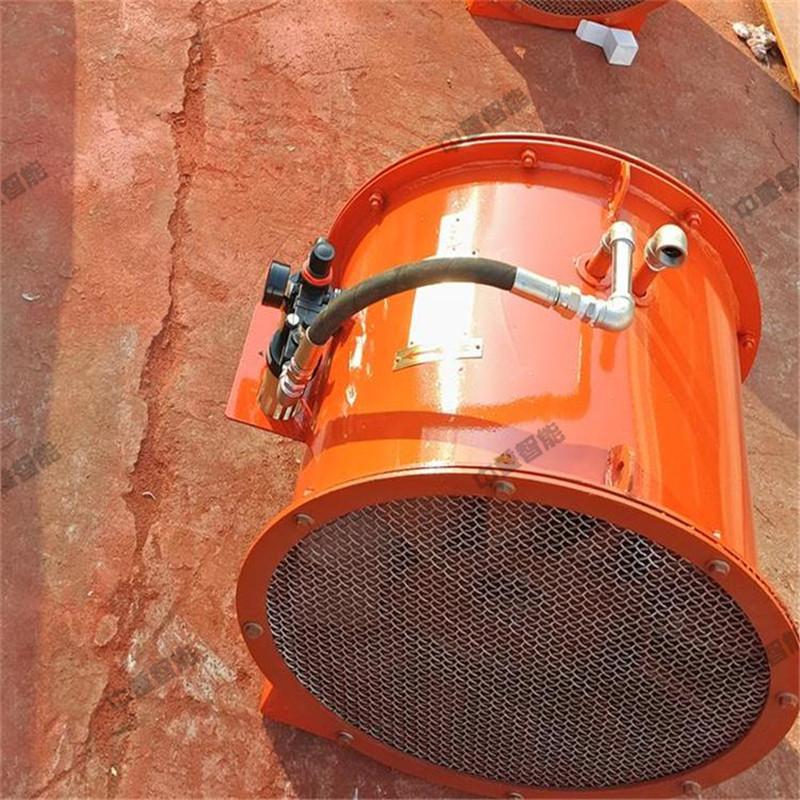

4. O tubo de entrada de ar do ventilador é uma mangueira de alta pressão de 13 mm, o tubo de saída de ar é uma mangueira de alta pressão de 13 mm ou 16 mm, o tipo de junta é uma junta rápida e o comprimento da mangueira é de 3m a 5m. A mangueira deve ser limpa antes da conexão e materiais estranhos não devem entrar ou permanecer no tubo.
