Misturador submersível QJB

Misturadores submersíveis, também conhecidos como propulsores submersíveis, são adequados para promover e agitar esgoto, lodo, líquidos de processos industriais, etc. contendo matéria suspensa no fluxo de processo de estações de tratamento de esgoto, criando fluxo de água, melhorando a agitação e evitando a sedimentação de lodo.

1. Características de desempenho do misturador submersível de fundição tipo QJB:

1. Estrutura compacta, tamanho pequeno, peso leve, operação e manutenção simples, instalação rápida e conveniente e longa vida útil.

2. O impulsor é otimizado em design e tem alta eficiência. As lâminas varridas têm função de autolimpeza para evitar emaranhamento e bloqueio de detritos.

3. Quando usado em conjunto com um sistema de aeração, o consumo de energia pode ser bastante reduzido, a oxigenação pode ser significativamente aumentada e a sedimentação pode ser efetivamente evitada.

4. O enrolamento do motor é isolamento classe F, com um nível de proteção de IP68. Ele usa rolamentos de alta qualidade que são lubrificados uma vez e livres de manutenção. Ele tem funções de detecção de vazamento de câmara de óleo e proteção térmica de bypass do motor, tornando o trabalho do motor mais seguro e confiável.

5. Dois selos mecânicos. O material do selo mecânico é carboneto de tungstênio resistente à corrosão, e todos os fixadores são feitos de aço inoxidável.

6. Misturadores submersíveis podem ser usados com ou sem defletor. O defletor pode melhorar ligeiramente a eficiência e controlar a ação do jato de água.

2. Composição do misturador submersível de fundição tipo QJB:

O misturador submersível de fundição tipo QJB é composto principalmente de motor submersível, mecanismo de vedação, impulsor, tampa guia, guincho de manivela manual, sistema de instalação, controle elétrico e outras peças. O impulsor gira e agita o líquido sob o acionamento do motor para produzir um jato giratório e usa a tensão de cisalhamento ao longo da superfície do jato para misturar, de modo que o líquido fora do campo de fluxo produza um efeito de agitação por meio do atrito e forme um fluxo de volume enquanto mistura extremamente, e um modo de fluxo de grande volume é aplicado para obter entrega de fluido controlada.

3. Condições de uso do misturador submersível de fundição tipo QJB:

O misturador submersível deve ser capaz de operar normalmente e continuamente nas seguintes condições:

1. A temperatura média não excede 40℃;

2. O valor do pH do meio está entre 5 e 9;

3. A densidade do líquido não excede 1150kg/m3;

4. Para operações de mergulho de longo prazo, a profundidade de mergulho geralmente não excede 20 m.

O misturador submersível deve estar totalmente submerso em água para funcionar e não pode funcionar em ambientes inflamáveis, explosivos e altamente corrosivos!

4. Observações sobre a seleção do misturador submersível de fundição QJB:

Para garantir resultados razoáveis, forneça as seguintes informações:

1. Finalidade da aplicação;

2, tipo lagoa;

3. Dimensões da piscina, incluindo profundidade da água;

4. As características do meio incluem viscosidade, densidade, teor de sólidos, etc.;

5. A potência necessária para o misturador submersível é determinada pelo volume, densidade, viscosidade e profundidade de mistura do líquido agitado. Um ou mais misturadores devem ser usados de acordo com a situação específica.

Nota: O misturador submersível espiral multifuncional QJB deve ser totalmente submerso em água para funcionar. A profundidade mínima de submersão do misturador submersível espiral multifuncional QJB é de 90 mm. Ele não pode funcionar em ambientes inflamáveis e explosivos ou ambientes com líquidos altamente corrosivos. Se o usuário tiver requisitos especiais, entre em contato com nosso departamento de engenharia técnica e forneceremos uma solução razoável.

5. Âmbito de aplicação do misturador submersível de fundição QJB:

A série de mistura e agitação de misturadores submersíveis é adequada para a mistura de líquidos contendo matéria suspensa em estações de tratamento de esgoto e processos industriais; mistura e homogeneização de esgoto, águas residuais e lodo; processo de espessamento; processo de desidratação de lodo; otimização da transferência de calor; limpeza de piscinas de esgoto; prevenção de condensação e sedimentação de partículas na parede e no fundo da piscina; remoção de matéria suspensa; criação de fluxo de água, etc. O processo e o processo industrial precisam manter o meio sólido e líquido bifásico ou sólido, líquido, gasoso trifásico uniformemente misturado e reagido.

6. Significado do modelo de misturador submersível de fundição tipo QJB:

QJB2.2/8-320/3-740/c/s

QJB—Misturador Submersível

2.2—Potência do motor (kw)

8—Estágios motores

320—Diâmetro do impulsor (mm)

3—Número de pás do impulsor

740-Velocidade do impulsor (r/min)

Material: C-ferro fundido S-aço inoxidável

VII. Tabela de desempenho técnico do misturador submersível de fundição tipo QJB:

Instruções do sistema de instalação:

Existem muitas técnicas de instalação que podem ser usadas para instalar misturadores submersíveis. A Nanjing Cap Pump Co., Ltd. fornece vários métodos de instalação comuns, convenientes e rápidos. Este sistema de instalação especial pode instalar e remover rapidamente misturadores submersíveis sem drenar o esgoto da piscina. É seguro e confiável de usar. Também podemos fornecer orientação sobre outros métodos de instalação.

A profundidade de mergulho do misturador submersível pode ser ajustada verticalmente conforme necessário. A conexão entre o assento do suspensor, a estrutura de suporte e o suporte inferior e o tanque é fixada por soldagem com peças embutidas. Ao fazer um pedido, informe a profundidade do tanque (H) para que nossa empresa possa determinar o tamanho da haste guia e o número de estruturas de suporte durante o processamento. O material do sistema de instalação é feito de aço inoxidável (ou aço carbono). Além do assento do suspensor, vários misturadores podem compartilhar um conjunto de dispositivos de elevação. Para facilitar a instalação e a elevação do misturador, uma porta móvel deve ser aberta no guarda-corpo na posição de elevação.

Geralmente, cada especificação de mixer corresponde a um tipo de sistema de instalação. Se o usuário tiver necessidades especiais, outros tipos de sistemas de instalação podem ser equipados. As estruturas de vários tipos de sistemas de instalação são diferentes.

Precauções de instalação:

1. A haste guia deve ser perpendicular ao plano horizontal e pode ser corrigida com fio de prumo;

2. Ao levantar o misturador submersível, a extremidade do impulsor deve ser inclinada 5° acima do plano horizontal;

3. O centro de elevação e o centro de gravidade de elevação do misturador submersível estão na mesma linha vertical;

4. As hastes guia e as estruturas de suporte devem ser firmemente soldadas às partes embutidas no fundo da piscina.

Sistema de montagem e dimensões:

O sistema de instalação é dividido em cinco tipos: sistema de instalação I, II, III, IV e V de acordo com as características estruturais do host do misturador e as necessidades de instalação e operação do equipamento. O sistema de instalação I é dividido em dois tipos: I-1 e I-2. Geralmente, cada especificação do misturador corresponde a um tipo de sistema de instalação. Se o usuário tiver necessidades especiais, outros tipos de sistemas de instalação podem ser equipados.

Sistema de instalação I-1

O sistema de instalação I-1 é aplicável somente a misturadores submersíveis híbridos multifuncionais tipo ciclone, modelos: QJB0.85/8-260/3-740, QJB1.5/6-260/3-980

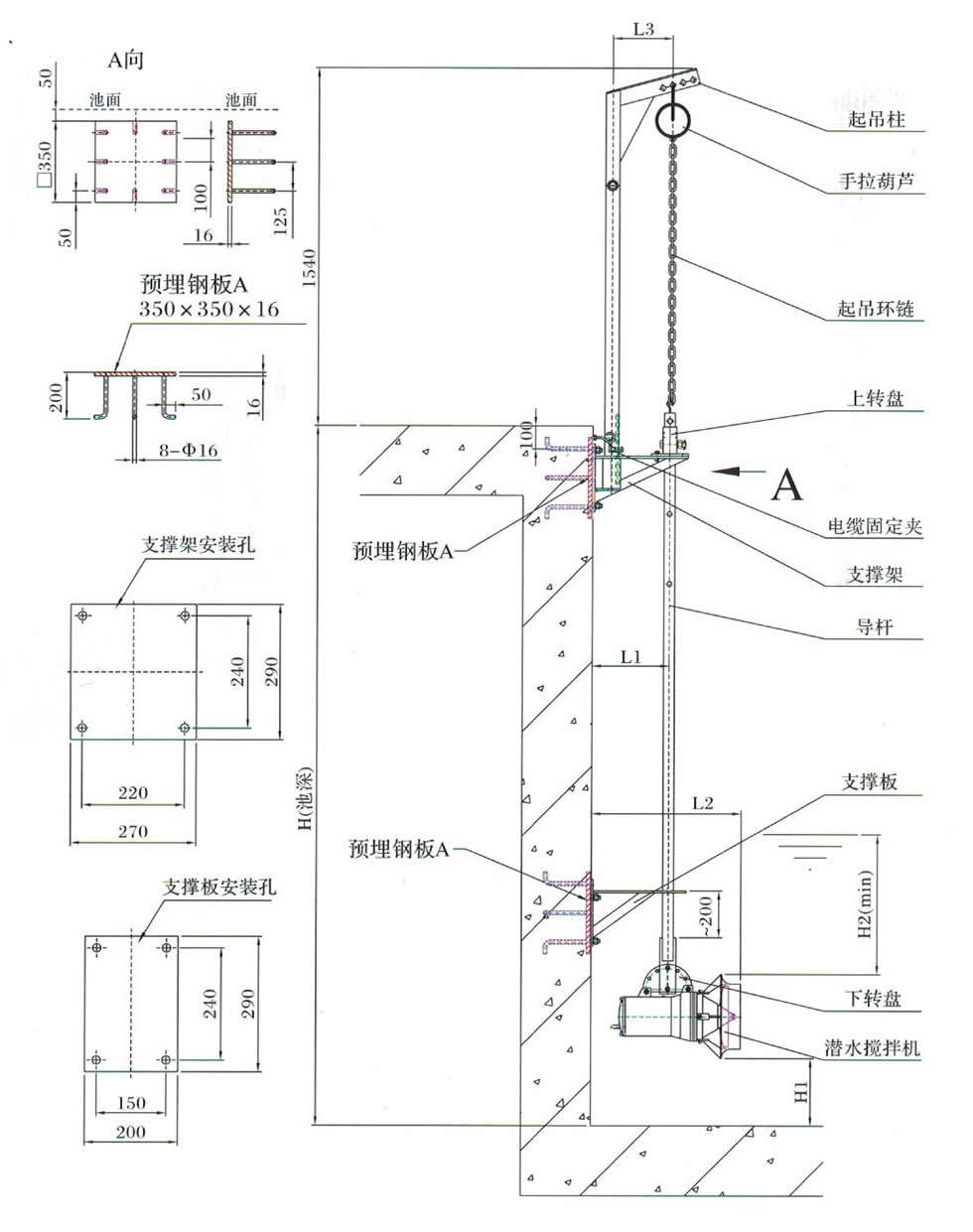

O sistema de instalação I-1 é composto principalmente de uma haste guia, uma plataforma giratória superior, uma estrutura de suporte, uma plataforma giratória inferior, etc. O misturador submersível é conectado à haste guia através da plataforma giratória inferior e é suspenso na parte inferior da haste guia, e a haste guia é fixada à estrutura de suporte superior através da plataforma giratória superior. O misturador submersível pode ser instalado em um determinado ângulo de inclinação em relação ao plano horizontal no plano vertical, alterando a posição dos parafusos de conexão na plataforma giratória inferior; o misturador submersível também pode ser girado 120° em torno do eixo da plataforma giratória superior, alterando a posição dos parafusos de conexão entre a plataforma giratória superior e a haste guia para se adaptar à mistura ou empurrar o fluxo em diferentes direções, eliminar zonas mortas no tanque de água e manter o fluxo de água em um estado operacional razoável.

Sistema de instalação I-2

O sistema de instalação I-2 é aplicável somente a misturadores submersíveis híbridos multifuncionais tipo ciclone, modelos: QJB0.85/8-260/3-740, QJB1.5/6-260/3-980

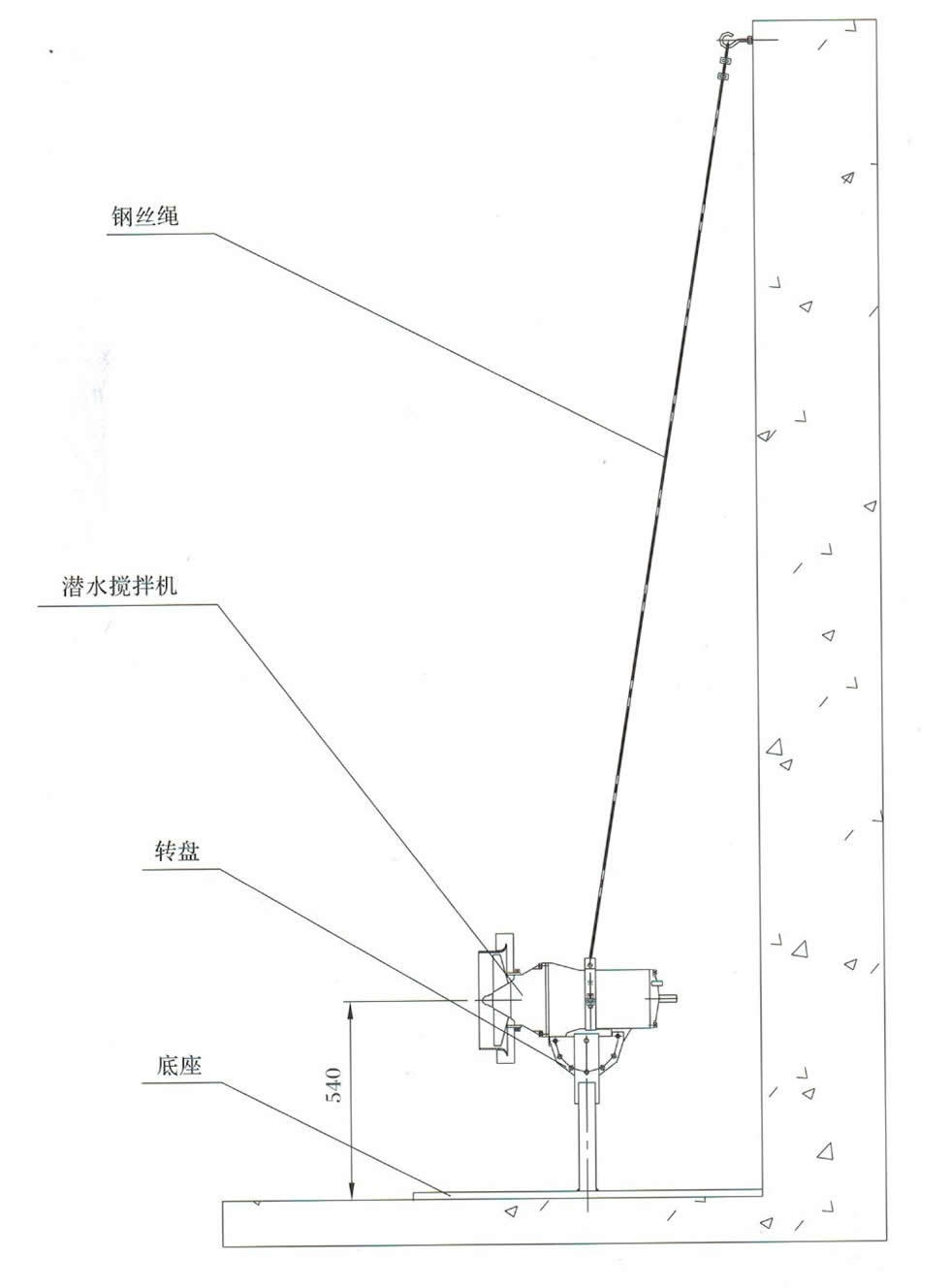

O sistema de instalação I-2 é uma instalação móvel, composta principalmente por um host, uma plataforma giratória, uma base, etc. A base tem bom contato com o fundo da piscina e fica próxima à parede da piscina, e o ângulo pode ser ajustado na direção do plano.

Sistema de instalação II

O sistema de montagem II é adequado para misturadores submersíveis ciclone multifuncionais híbridos, modelos: QJB2.2/8-320/3-740, QJB4/6-320/3-980, QJB1.5/8-400/3-740, QJB2.5/8-400/3-740, QJB3/8-400/3-740, QJB4/6-400/3-980

O sistema de instalação II é composto principalmente de talha de corrente manual, estrutura de elevação, corrente de elevação, suporte, haste guia, estrutura de suporte intermediária (não necessária quando a profundidade da piscina é ≤4m), estrutura limite, base, etc. A haste guia é posicionada no eixo concêntrico do suporte, estrutura de suporte intermediária e base através do eixo da dobradiça soldado no corpo e pode girar ±60° no plano horizontal para se adaptar à mistura ou empurrar o fluxo em diferentes direções, eliminar zonas mortas na piscina e manter o fluxo de água em um estado operacional razoável. O misturador submersível se move para cima e para baixo ao longo da roda guia; a estrutura de elevação pode ser instalada no suporte e pode ser selecionada 360° em torno de seu eixo de posicionamento para facilitar a instalação e a manutenção. Para aumentar a confiabilidade do misturador submersível durante a operação e reduzir a vibração do misturador submersível durante a operação, a estrutura limite é geralmente soldada diretamente na haste guia e um bloco de absorção de choque é adicionado entre o misturador submersível e a estrutura limite. O quadro limite pode ser soldado na haste guia antes de sair da fábrica ou durante a instalação no local. Se o usuário não tiver requisitos especiais, ele geralmente é soldado antes de sair da fábrica.

Sistema de instalação III

O sistema de montagem II é adequado para misturadores submersíveis ciclone multifuncionais híbridos, modelos: QJB4/12-620/3-480, QJB5/12-620/3-480, QJB7.5/12-620/3-480, QJB10/12-620/3-480, QJB12/12-700/3-480

O sistema de instalação III é composto principalmente de talha de corrente manual, estrutura de elevação, assento de cabide, corrente de elevação, estrutura de suporte superior, haste guia, estrutura de suporte intermediária (não necessária quando a profundidade da piscina é ≤4m), estrutura limite, base, etc. A haste guia é posicionada no eixo concêntrico da estrutura de suporte superior, estrutura de suporte intermediária e base através do eixo de torção soldado no corpo e pode girar ±60° no plano horizontal para se adaptar à mistura ou empurrar o fluxo em diferentes direções, eliminar zonas mortas na piscina e manter o fluxo de água em um estado operacional razoável. O misturador submersível se move para cima e para baixo ao longo da haste guia através da roda guia; a estrutura de elevação pode ser instalada no suporte e pode ser selecionada 360° em torno de seu eixo de posicionamento para facilitar a instalação e a manutenção. Para aumentar a confiabilidade do misturador submersível durante a operação e reduzir a vibração do misturador submersível durante a operação, a estrutura limite é geralmente soldada diretamente na haste guia e um bloco de absorção de choque é adicionado entre o misturador submersível e a estrutura limite. O quadro limite pode ser soldado na haste guia antes de sair da fábrica ou durante a instalação no local. Se o usuário não tiver requisitos especiais, ele geralmente é soldado antes de sair da fábrica. O sistema de instalação é conectado à fundação por soldagem de placas de aço embutidas.

Instalando o Sistema IV

O sistema de montagem IV é adequado para misturadores submersíveis multifuncionais tipo ciclone de fluxo plug-flow.

O sistema de instalação IV é composto principalmente de talha de corrente manual, coluna de elevação, assento de cabide, corrente de elevação, gancho, haste guia, suporte, etc. O misturador submersível se move para cima e para baixo ao longo da haste guia através da roda guia. O suporte de elevação é instalado no assento do cabide e pode girar 360° em torno de seu eixo de posicionamento para instalação e manutenção. Para aumentar a confiabilidade do misturador submersível durante a operação e reduzir a vibração do misturador submersível durante a operação, a lateral do suporte é soldada diretamente à haste guia. Durante a soldagem, deve-se garantir que a linha central do suporte seja perpendicular à linha central da haste guia e no mesmo plano. Um bloco de absorção de choque é adicionado entre o misturador submersível e o suporte. O sistema de instalação é todo fixado por soldagem com peças embutidas, e parafusos de expansão não são usados para fixação.

De acordo com as diferentes estruturas de piscina, o sistema de instalação é dividido em dois tipos de instalação: montado na parede e montado na ponte.

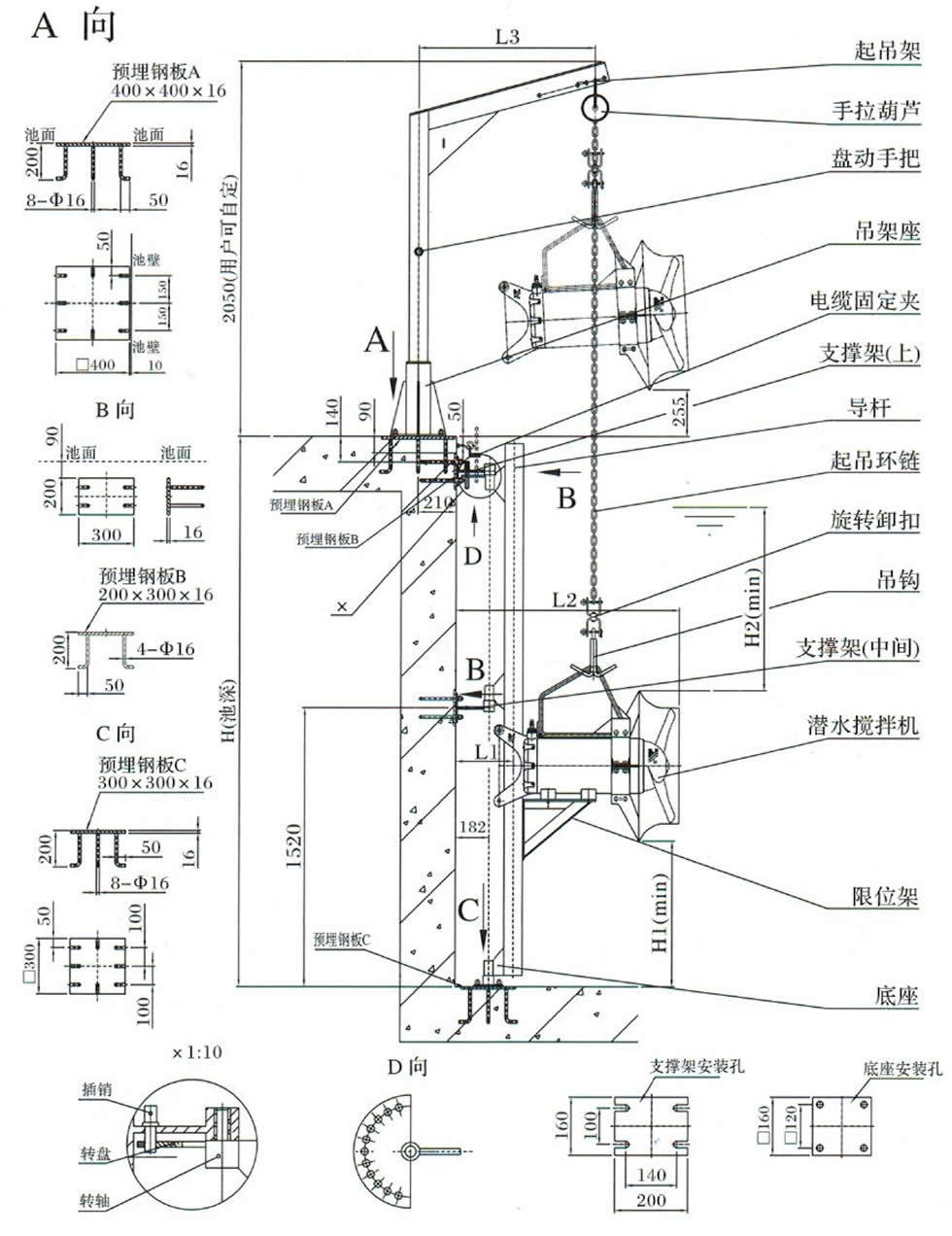

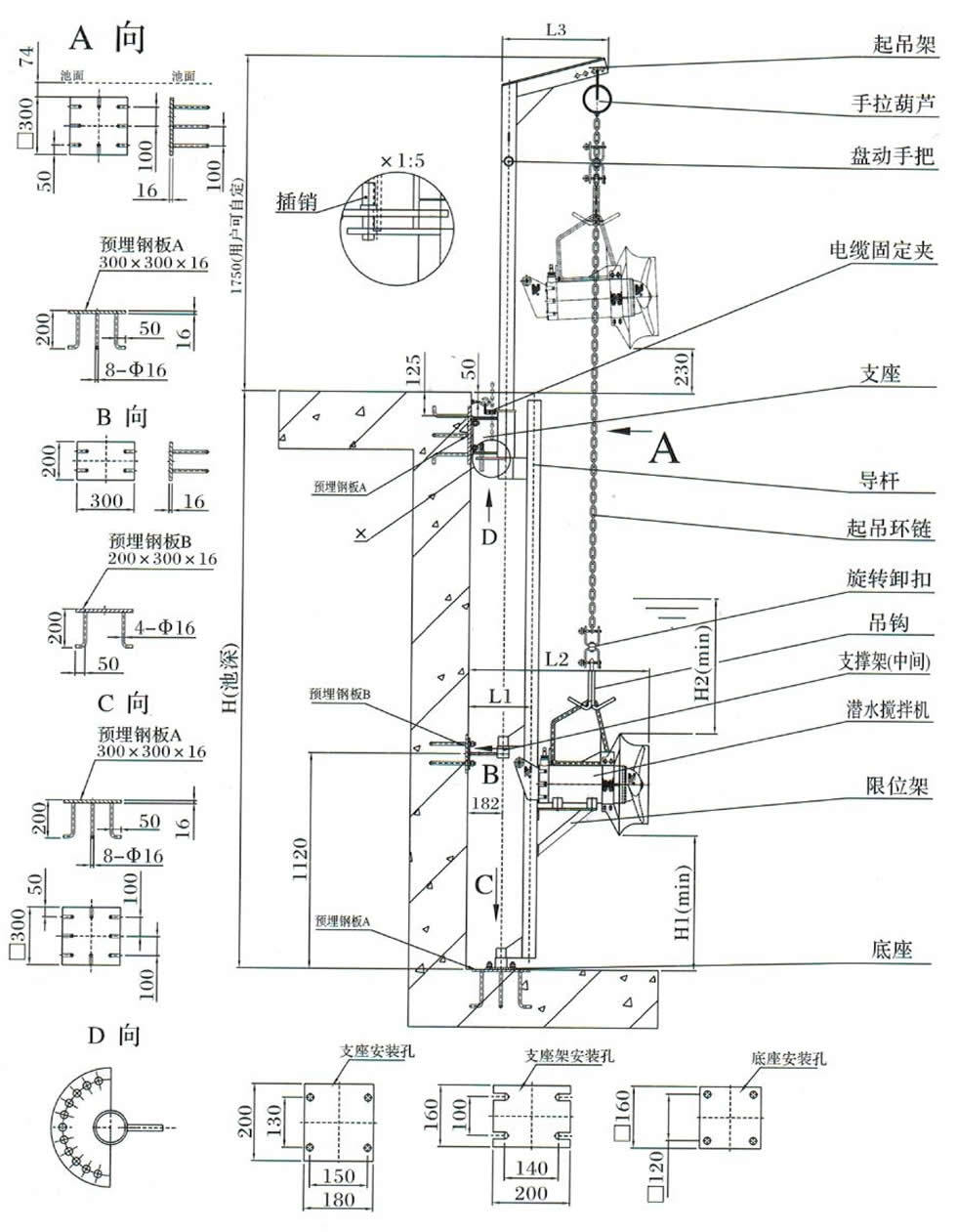

Diagrama de instalação montado na parede

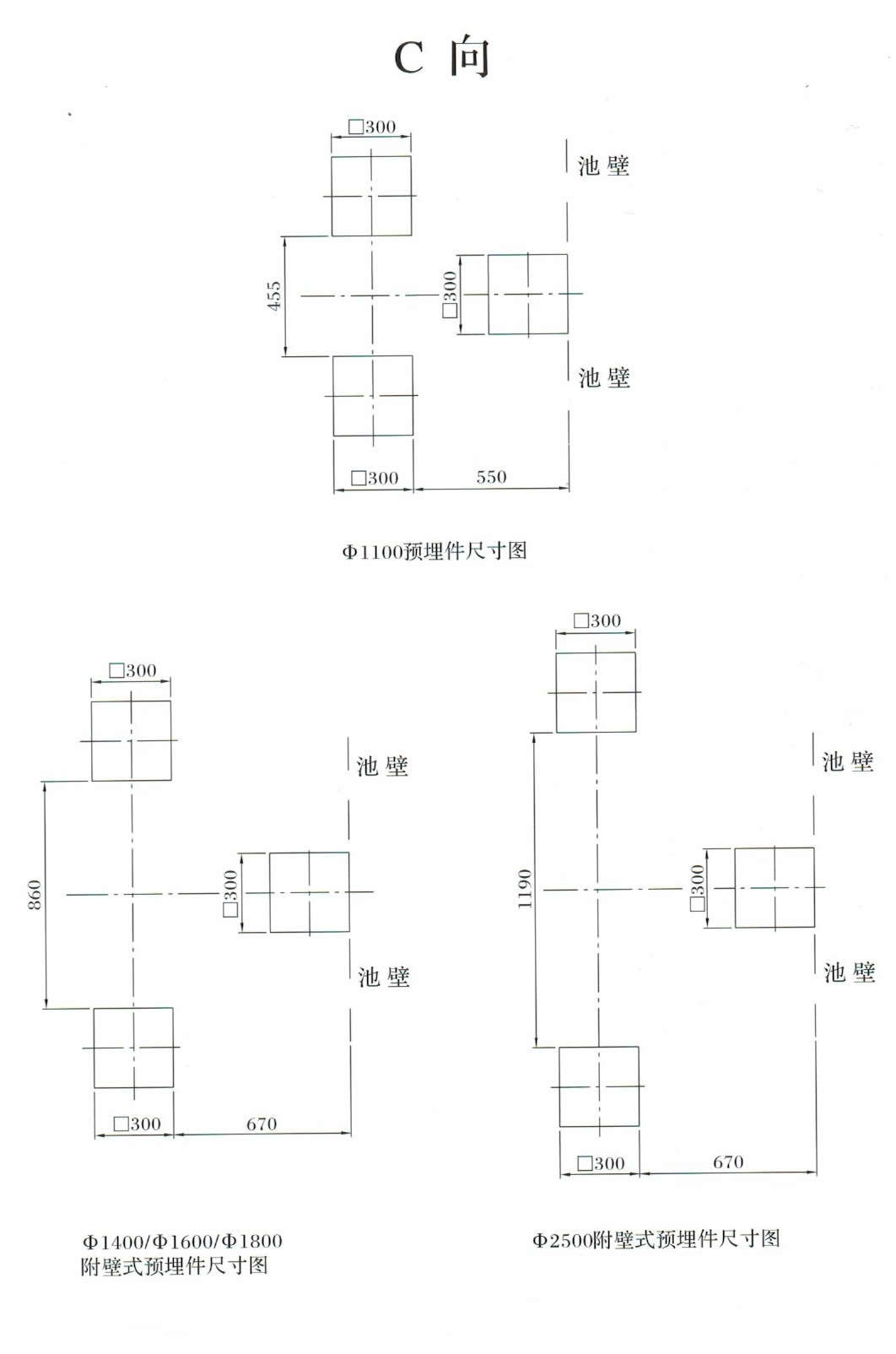

Desenho de layout de peças embutidas para instalação na parede

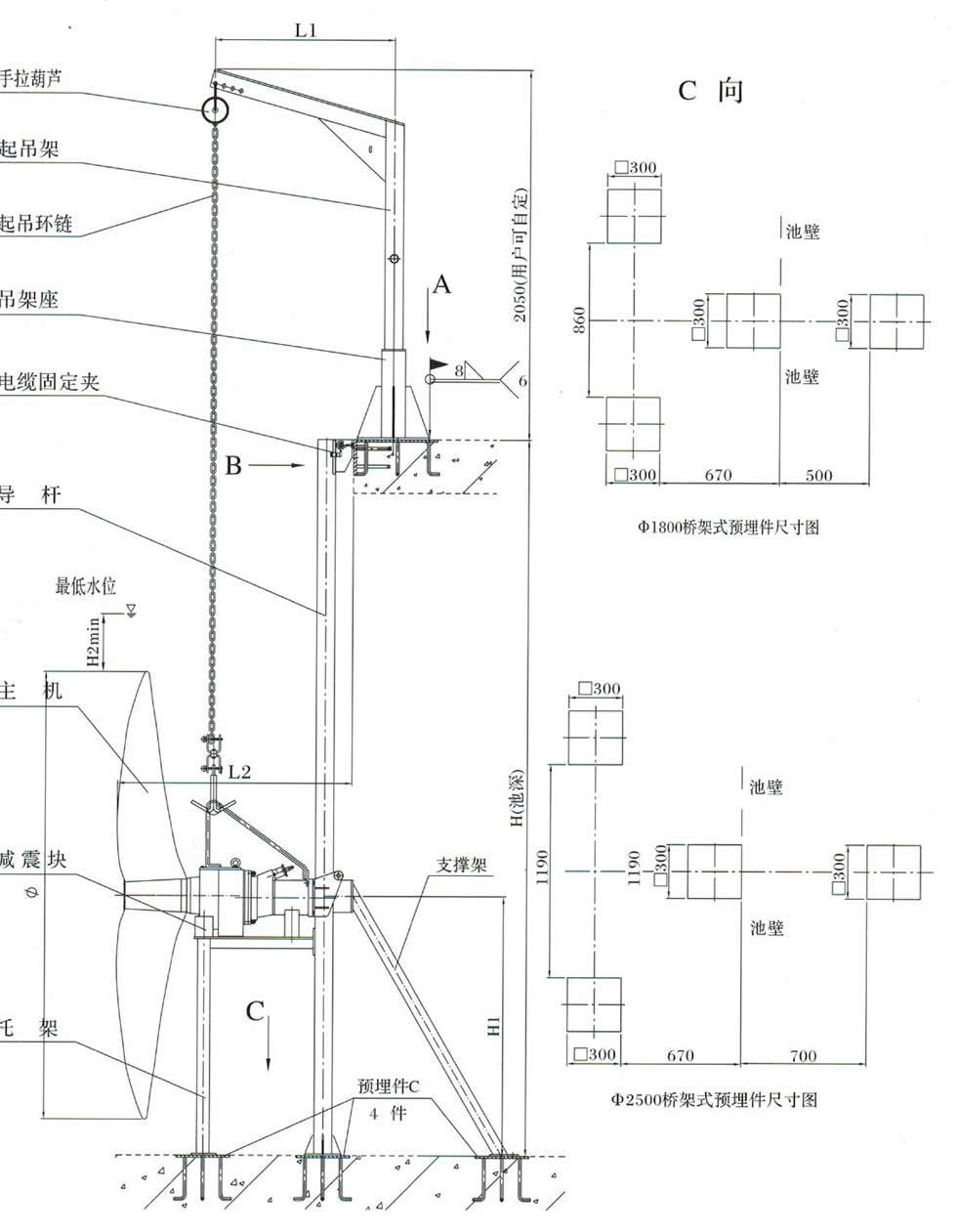

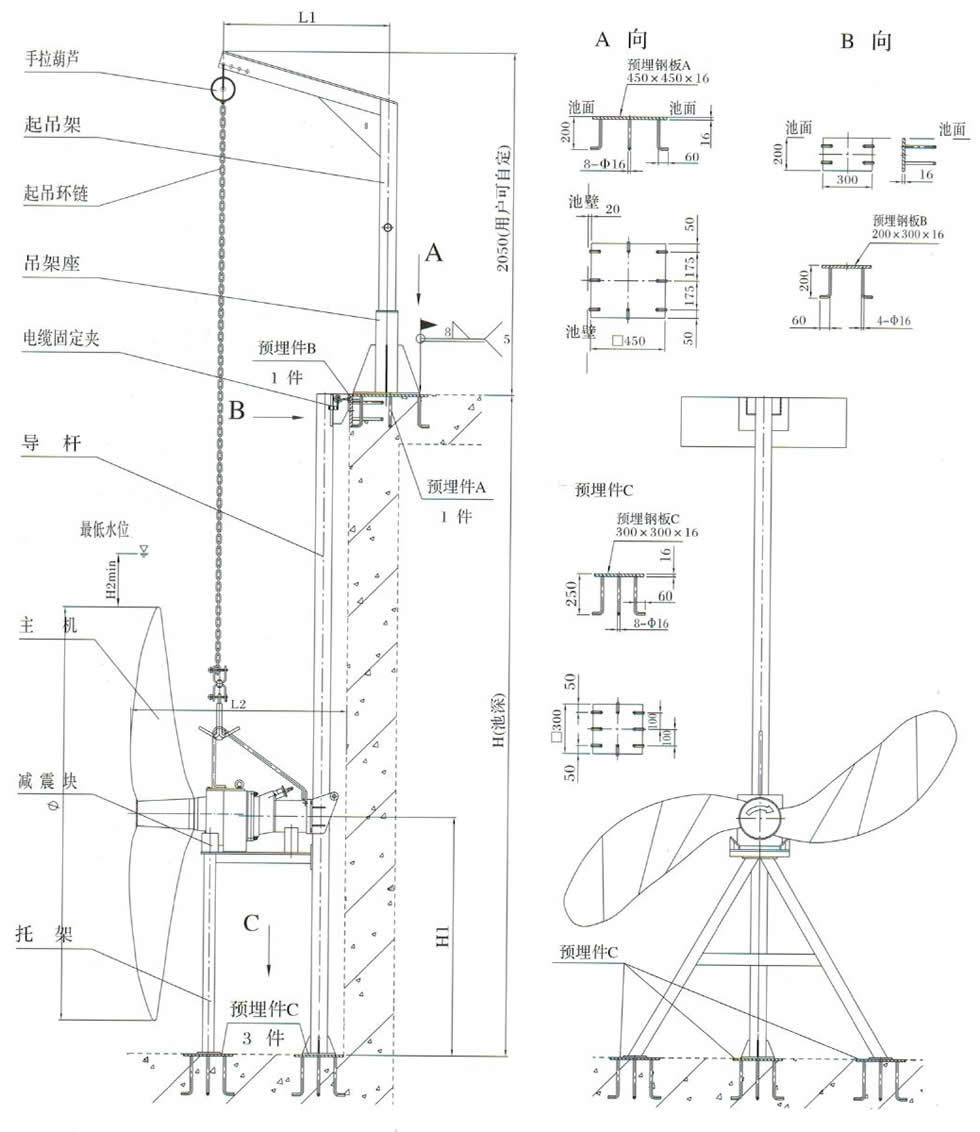

Diagrama de instalação da ponte e layout das peças incorporadas

A potência necessária do misturador é determinada pelo volume, densidade, viscosidade e profundidade de mistura do líquido agitado. Um ou mais misturadores devem ser usados dependendo da situação específica.

* Devido ao avanço contínuo da tecnologia, Nanjing Cap Pump Co., Ltd. reserva-se o direito de modificar o projeto. Para questões de seleção, entre em contato com o Departamento de Engenharia Técnica da Nanjing Cap Pump Co., Ltd.

▲ O misturador submersível espiral multifuncional QJB deve ser totalmente submerso em água para funcionar. A profundidade mínima de submersão do misturador submersível espiral multifuncional QJB é de 90 mm. Ele não pode funcionar em ambientes inflamáveis e explosivos ou ambientes com líquidos altamente corrosivos. Se o usuário tiver requisitos especiais, entre em contato com nosso departamento de engenharia técnica e forneceremos uma solução razoável.
