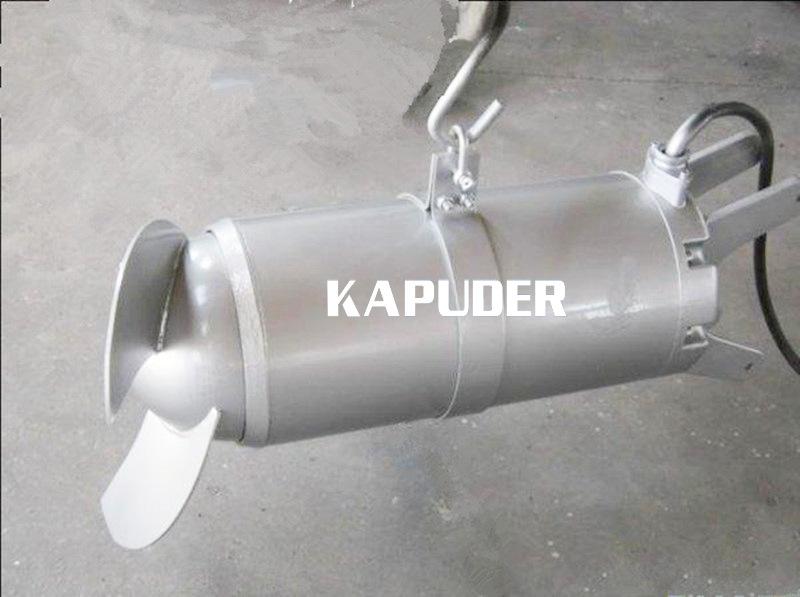

Misturador submersível de 4 kW em aço inoxidável Misturador submersível de alta velocidade Nanjing Kepude
O misturador ciclônico multifuncional da série QJB de mistura de alta velocidade é adequado para tanques de balanceamento, tanques de nitrificação/desnitrificação, tratamento de lodo e tanques de armazenamento em estações de tratamento de esgoto, bem como para misturar líquidos contendo matéria suspensa e impurezas sólidas em processos industriais para evitar sedimentação.
O misturador ciclônico multifuncional QJB série push-flow de baixa velocidade é adequado para tanques de aeração e tanques anaeróbicos em estações de tratamento de esgoto industriais e urbanas, grandes tanques de nitrificação e desnitrificação, tanques de tratamento de lodo ativado tipo disco, veículos de desinfecção e mistura industrial. Ele produz um fluxo de água forte aberto de baixa tangencial, que pode facilmente atingir a circulação de água em fluidos de grande volume e criar fluxos de água em estágios de nitrificação, desnitrificação e desfosforação.
Condições de Uso:
O misturador deve ser capaz de operar normalmente e continuamente sob as seguintes condições
1) A temperatura média não excede 40°C;
2) O valor do pH do meio está entre 5-9;
3) A densidade do líquido não excede 1,15 kg/m3;
4) Operação de mergulho de longo prazo, a profundidade do mergulho geralmente não excede 20m.
Descrição do modelo do produto:
Âmbito de aplicação:
O misturador submersível em espiral multifuncional QJB é aplicável principalmente a:
Mistura e homogeneização de esgoto, águas residuais e águas residuais
Processo de espessamento
Processo de desidratação de lodo
Otimização da transferência de calor
Limpeza de piscina de esgoto
Evite que partículas se condensem e se acumulem nas paredes e no fundo da piscina
· Remoção de matéria suspensa
Evitar a formação de gelo
Criando fluxo de água
· Circulação de água, etc.
Recursos de desempenho:
1. O misturador submersível em espiral multifuncional QJB tem estrutura compacta, tamanho pequeno, peso leve, operação e manutenção simples, instalação e manutenção convenientes e longa vida útil.
2. O impulsor tem uma estrutura de projeto hidráulico razoável, alta eficiência de trabalho e as lâminas varridas têm uma função de autolimpeza para evitar que detritos se enrosquem e entupam.
3. Quando usado em combinação com um sistema de aeração, o consumo de energia pode ser bastante reduzido, a oxigenação pode ser aumentada significativamente e a sedimentação pode ser efetivamente evitada.
4. O grau de isolamento do enrolamento do motor é F e o grau de proteção é IP68. São selecionados rolamentos importados de alta qualidade e isentos de manutenção com lubrificação descartável. Possui detecção de vazamento na câmara de óleo e proteção contra superaquecimento do enrolamento do motor e dispositivos anticondensação, tornando o funcionamento do motor mais seguro e confiável.
5. Dois selos mecânicos, o material de fricção do selo mecânico é carboneto de tungstênio resistente à corrosão. Todos os fixadores expostos são feitos de aço inoxidável.
6. O design de vedação do cabo elimina o perigo oculto de vazamento do cabo.
7. Os componentes padrão adotam tecnologia de separação de solução pontual, que pode prevenir eficazmente a corrosão.
Introdução à estrutura:
O misturador submersível espiral multifuncional QJB é composto principalmente de máquina principal, sistema de instalação e equipamento de controle eletrônico.
O misturador submersível espiral multifuncional QJB pode ser dividido em misturador submersível de mistura de alta velocidade e misturador submersível de fluxo de plug-in de baixa velocidade de acordo com sua forma de trabalho. O misturador submersível de mistura de alta velocidade pode ser dividido em misturador submersível de ram conectado diretamente e misturador submersível não conectado diretamente de acordo com suas características estruturais. O misturador submersível de fluxo de plug-in de baixa velocidade pertence ao misturador submersível não CC.
Os misturadores submersíveis espirais multifuncionais tipo JB da série mista são divididos em misturadores de fundição e misturadores de estampagem de acordo com o método de formação de lâminas. As lâminas (impulsores) dos misturadores de fundição são formadas por fundição, e o material do invólucro do corpo da máquina é geralmente ferro fundido. As lâminas dos misturadores de estampagem são formadas por estampagem, e o material do invólucro do corpo da máquina é aço inoxidável.
O misturador submersível com estrutura de estampagem conectada diretamente adota um motor multipolo. Os componentes hidráulicos são estampados e formados com boa precisão e alta eficiência. O impulsor tem diferentes ângulos de lâmina. Ele adota um design de arrasto antientupimento hidraulicamente balanceado com estrutura compacta, tamanho pequeno, peso leve, operação e manutenção simples, instalação conveniente e rápida e longa vida útil. O invólucro é feito de aço inoxidável, com aparência bonita e suave.
Misturadores submersíveis híbridos são geralmente equipados com uma tampa guia para aumentar o fluxo axial e reduzir o fluxo radial, reduzir a vibração do impulsor e aumentar a estabilidade operacional. No entanto, misturadores submersíveis de fluxo de plug-in de baixa velocidade não são equipados com uma tampa guia.
Considerações sobre seleção:
Para garantir resultados razoáveis, forneça as seguintes informações:
1. Finalidade da aplicação;
2, tipo lagoa;
3. Dimensões da piscina, incluindo profundidade da água;
4. Características médias: incluindo viscosidade, densidade, temperatura, conteúdo sólido, etc.
Misturador submersível de conexão direta:
O misturador submersível de conexão direta é composto principalmente de duas partes: o impulsor e o motor submersível. O impulsor é montado diretamente no eixo do motor.
Misturador de fluxo de baixa velocidade (misturador submersível não conectado diretamente):
Por meio de reforma e inovação contínuas, o misturador submersível ciclônico multifuncional QJB série push-flow de baixa velocidade produzido pela Nanjing Kaipu German Pump Co., Ltd. foi otimizado e combinado em atualizações e renovações. Agora ele formou uma ampla gama de uso com uma estrutura de redução e uma nova geração de impulsores integrais de fibra de vidro. Sua instalação conveniente, operação estável e eficiência foram amplamente reconhecidas e favorecidas pelos usuários, e as vendas continuaram a aumentar. As engrenagens usadas na estrutura de redução são feitas de aço de liga de alta qualidade cementado, temperado, retificado e outro processamento fino, com relação de velocidade precisa, tamanho pequeno, peso leve; alta confiabilidade, operação estável, baixo ruído e outras características. Além disso, a nova geração de impulsores integrais é otimizada e projetada por software CFD, com bom desempenho hidráulico, lâminas largas e finas, peso leve, baixo consumo de energia, alta eficiência e grande impulso. Pode reduzir a carga do redutor, funcionar suavemente e estender a vida útil do equipamento. Pode ser instalado e desmontado rapidamente, com bom equilíbrio e homogeneidade, pode produzir um grande campo de fluxo de volume e tem uma ampla faixa de serviço. Adota um design anti-entupimento com uma superfície lisa e varrida. As lâminas têm função de autolimpeza e "flexibilidade" e podem absorver a carga hidráulica variável, o que é propício para criar um fluxo de água suave. Como as lâminas são feitas de fibra de vidro de alta resistência, elas têm desempenho estável em meios de esgoto, boa resistência à corrosão e resistência ao desgaste. Elas também são resistentes a ácidos, resistentes a álcalis, antioxidantes, resistentes, de alta resistência e à prova d'água, e podem ser usadas em vários tipos de meios de esgoto. Seu advento quebrou a situação em que produtos estrangeiros dominavam o mercado no campo de aplicação de misturadores submersíveis push-flow de baixa velocidade.
O misturador submersível plug-flow de baixa velocidade é composto principalmente de três partes: impulsor, motor submersível e dispositivo de redução. O impulsor é instalado no eixo de saída do dispositivo de redução.
Instruções do sistema de instalação:
Existem muitas técnicas de instalação que podem ser usadas para instalar misturadores submersíveis. A Nanjing Cap Pump Co., Ltd. fornece vários métodos de instalação comuns, convenientes e rápidos. Este sistema de instalação pode instalar e remover rapidamente misturadores submersíveis sem drenar o esgoto da piscina. É seguro e confiável de usar. Também podemos fornecer orientação sobre outros métodos de instalação.
A profundidade de mergulho do misturador submersível pode ser ajustada verticalmente conforme necessário. A conexão entre o assento do suspensor, a estrutura de suporte e o suporte inferior e o tanque é fixada por soldagem com peças embutidas. Ao fazer um pedido, informe a profundidade do tanque (H) para que nossa empresa possa determinar o tamanho da haste guia e o número de estruturas de suporte durante o processamento. O material do sistema de instalação é feito de aço inoxidável (ou aço carbono). Além do assento do suspensor, vários misturadores podem compartilhar um conjunto de dispositivos de elevação. Para facilitar a instalação e a elevação do misturador, uma porta móvel deve ser aberta no guarda-corpo na posição de elevação.
Geralmente, cada especificação de mixer corresponde a um tipo de sistema de instalação. Se o usuário tiver necessidades especiais, outros tipos de sistemas de instalação podem ser equipados. As estruturas de vários tipos de sistemas de instalação são diferentes.
Precauções de instalação:
1. A haste guia deve ser perpendicular ao plano horizontal e pode ser corrigida com fio de prumo;
2. Ao levantar o misturador submersível, a extremidade do impulsor deve ser inclinada 5° acima do plano horizontal;
3. O centro de elevação e o centro de gravidade de elevação do misturador submersível estão na mesma linha vertical;
4. As hastes guia e as estruturas de suporte devem ser firmemente soldadas às partes embutidas no fundo da piscina.
Sistema de montagem e dimensões:
O sistema de instalação é dividido em cinco tipos: sistema de instalação I, II, III, IV e V de acordo com as características estruturais do host do misturador e as necessidades de instalação e operação do equipamento. O sistema de instalação I é dividido em dois tipos: I-1 e I-2. Geralmente, cada especificação do misturador corresponde a um tipo de sistema de instalação. Se o usuário tiver necessidades especiais, outros tipos de sistemas de instalação podem ser equipados.
Sistema de instalação I-1
O sistema de instalação I-1 é aplicável somente a misturadores submersíveis híbridos multifuncionais tipo ciclone, modelos: QJB0.85/8-260/3-740, QJB1.5/6-260/3-980
O sistema de instalação I-1 é composto principalmente de uma haste guia, uma plataforma giratória superior, uma estrutura de suporte, uma plataforma giratória inferior, etc. O misturador submersível é conectado à haste guia através da plataforma giratória inferior e é suspenso na parte inferior da haste guia, e a haste guia é fixada à estrutura de suporte superior através da plataforma giratória superior. O misturador submersível pode ser instalado em um determinado ângulo de inclinação em relação ao plano horizontal no plano vertical, alterando a posição dos parafusos de conexão na plataforma giratória inferior; o misturador submersível também pode ser girado 120° em torno do eixo da plataforma giratória superior, alterando a posição dos parafusos de conexão entre a plataforma giratória superior e a haste guia para se adaptar à mistura ou empurrar o fluxo em diferentes direções, eliminar zonas mortas no tanque de água e manter o fluxo de água em um estado operacional razoável.
Sistema de instalação I-2
O sistema de instalação I-2 é aplicável somente a misturadores submersíveis híbridos multifuncionais tipo ciclone, modelos: QJB0.85/8-260/3-740, QJB1.5/6-260/3-980
O sistema de instalação I-2 é uma instalação móvel, composta principalmente por um host, uma plataforma giratória, uma base, etc. A base tem bom contato com o fundo da piscina e fica próxima à parede da piscina, e o ângulo pode ser ajustado na direção do plano.
Sistema de instalação II
O sistema de montagem II é adequado para misturadores submersíveis ciclone multifuncionais híbridos, modelos: QJB2.2/8-320/3-740, QJB4/6-320/3-980, QJB1.5/8-400/3-740, QJB2.5/8-400/3-740, QJB3/8-400/3-740, QJB4/6-400/3-980
O sistema de instalação II é composto principalmente de talha de corrente manual, estrutura de elevação, corrente de elevação, suporte, haste guia, estrutura de suporte intermediária (não necessária quando a profundidade da piscina é ≤4m), estrutura limite, base, etc. A haste guia é posicionada no eixo concêntrico do suporte, estrutura de suporte intermediária e base através do eixo da dobradiça soldado no corpo e pode girar ±60° no plano horizontal para se adaptar à mistura ou empurrar o fluxo em diferentes direções, eliminar zonas mortas na piscina e manter o fluxo de água em um estado operacional razoável. O misturador submersível se move para cima e para baixo ao longo da roda guia; a estrutura de elevação pode ser instalada no suporte e pode ser selecionada 360° em torno de seu eixo de posicionamento para facilitar a instalação e a manutenção. Para aumentar a confiabilidade do misturador submersível durante a operação e reduzir a vibração do misturador submersível durante a operação, a estrutura limite é geralmente soldada diretamente na haste guia e um bloco de absorção de choque é adicionado entre o misturador submersível e a estrutura limite. O quadro limite pode ser soldado na haste guia antes de sair da fábrica ou durante a instalação no local. Se o usuário não tiver requisitos especiais, ele geralmente é soldado antes de sair da fábrica.
Sistema de instalação III
O sistema de montagem II é adequado para misturadores submersíveis ciclone multifuncionais híbridos, modelos: QJB4/12-620/3-480, QJB5/12-620/3-480, QJB7.5/12-620/3-480, QJB10/12-620/3-480, QJB12/12-700/3-480
O sistema de instalação III é composto principalmente de talha de corrente manual, estrutura de elevação, assento de cabide, corrente de elevação, estrutura de suporte superior, haste guia, estrutura de suporte intermediária (não necessária quando a profundidade da piscina é ≤4m), estrutura limite, base, etc. A haste guia é posicionada no eixo concêntrico da estrutura de suporte superior, estrutura de suporte intermediária e base através do eixo de torção soldado no corpo e pode girar ±60° no plano horizontal para se adaptar à mistura ou empurrar o fluxo em diferentes direções, eliminar zonas mortas na piscina e manter o fluxo de água em um estado operacional razoável. O misturador submersível se move para cima e para baixo ao longo da haste guia através da roda guia; a estrutura de elevação pode ser instalada no suporte e pode ser selecionada 360° em torno de seu eixo de posicionamento para facilitar a instalação e a manutenção. Para aumentar a confiabilidade do misturador submersível durante a operação e reduzir a vibração do misturador submersível durante a operação, a estrutura limite é geralmente soldada diretamente na haste guia e um bloco de absorção de choque é adicionado entre o misturador submersível e a estrutura limite. O quadro limite pode ser soldado na haste guia antes de sair da fábrica ou durante a instalação no local. Se o usuário não tiver requisitos especiais, ele geralmente é soldado antes de sair da fábrica. O sistema de instalação é conectado à fundação por soldagem de placas de aço embutidas.
Instalando o Sistema IV
O sistema de montagem IV é adequado para misturadores submersíveis multifuncionais tipo ciclone de fluxo plug-flow.
O sistema de instalação IV é composto principalmente de talha de corrente manual, coluna de elevação, assento de cabide, corrente de elevação, gancho, haste guia, suporte, etc. O misturador submersível se move para cima e para baixo ao longo da haste guia através da roda guia. O suporte de elevação é instalado no assento do cabide e pode girar 360° em torno de seu eixo de posicionamento para instalação e manutenção. Para aumentar a confiabilidade do misturador submersível durante a operação e reduzir a vibração do misturador submersível durante a operação, a lateral do suporte é soldada diretamente à haste guia. Durante a soldagem, deve-se garantir que a linha central do suporte seja perpendicular à linha central da haste guia e no mesmo plano. Um bloco de absorção de choque é adicionado entre o misturador submersível e o suporte. O sistema de instalação é todo fixado por soldagem com peças embutidas, e parafusos de expansão não são usados para fixação.
De acordo com as diferentes estruturas de piscina, o sistema de instalação é dividido em dois tipos de instalação: montado na parede e montado na ponte.
Diagrama de instalação montado na parede
Desenho de layout de peças embutidas para instalação na parede
Diagrama de instalação da ponte e layout das peças incorporadas
