Propulsor submersível efeito de impulso propulsor submersível de baixa velocidade KAPUD

Diagrama de localização de instalação do propulsor submersível, diagrama CAD do propulsor submersível:

Introdução ao propulsor submersível:

O misturador submersível de baixa velocidade Nanjing Kepude também é chamado de empurrador de fluxo submersível. O misturador submersível multifuncional QJB da série empurrador de fluxo de baixa velocidade é amplamente utilizado no empurrador de fluxo de vala de oxidação, mistura de várias piscinas bioquímicas e também pode ser usado para anticongelante de rio, circulação de água paisagística, etc. motor submersível em óleo, dispositivo de redução, lâmina e sistema de instalação. Suas características são pequena potência correspondente (1,5-7,5KW), baixa velocidade (27-131r/min), grande diâmetro da lâmina (1000-2500mm), rotação de baixa velocidade, campo de fluxo de grande volume e ampla faixa de serviço. O design da lâmina em forma de banana varrida tem uma função de autolimpeza. É feito de fundição de precisão de material de poliuretano ou liga de alumínio. Tem as vantagens de peso leve, alta resistência e resistência à corrosão. Seu excelente desempenho de fricção pode garantir um bom efeito de amortecimento com o líquido em movimento de baixa velocidade, criando assim um fluxo de água suave. Além das funções de impulsionar o fluxo e criar fluxo de água, esta série de produtos também possui uma função de agitação.

Escopo de aplicação do propulsor submersível:

O misturador submersível multifuncional de baixa velocidade QJB é aplicável principalmente a: Hélices de fluxo submersíveis são usadas principalmente para mistura, agitação e circulação no processo de tratamento de esgoto municipal e industrial. Eles também podem ser usados ​​como equipamentos de manutenção para ambientes aquáticos paisagísticos. Através da agitação, eles podem criar fluxo de água, melhorar a qualidade da água, aumentar o conteúdo de oxigênio na água e prevenir eficazmente a sedimentação de matéria suspensa.

Mistura e homogeneização de esgoto, águas residuais e águas residuais

Processo de espessamento

Processo de desidratação de lodo

Otimização da transferência de calor

Limpeza de piscina de esgoto

Evite que partículas se condensem e se acumulem nas paredes e no fundo da piscina

· Remoção de matéria suspensa

Evitar a formação de gelo

Criando fluxo de água

· Circulação de água, etc.

Condições de uso do propulsor submersível:

A hélice de fluxo submersível deve ser capaz de operar normalmente e continuamente sob as seguintes condições
1) A temperatura média não excede 40°C;
2) O valor do pH do meio está entre 5-9;
3) A densidade do líquido não excede 1,15 kg/m3;
4) Operação de mergulho de longo prazo, a profundidade do mergulho geralmente não excede 20m.

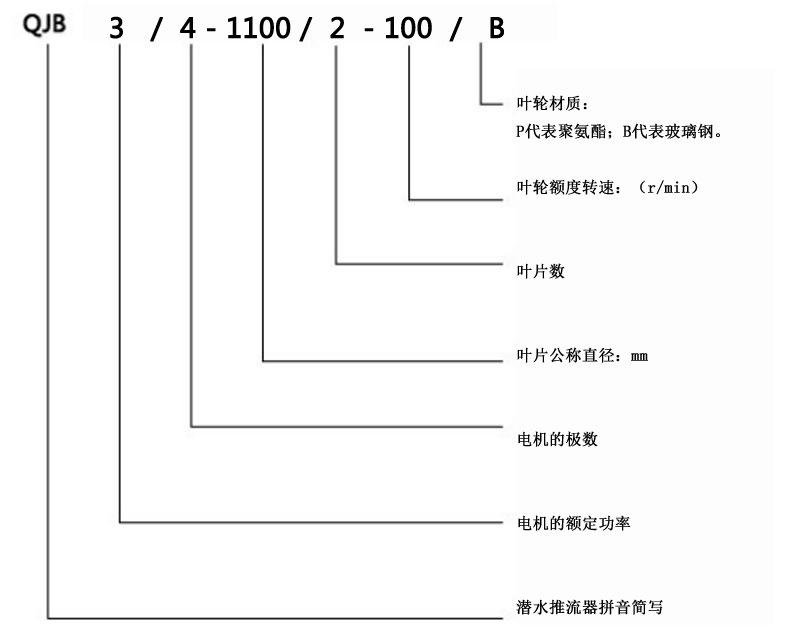

Descrição do modelo do produto do intensificador de fluxo submersível:

Características de desempenho do intensificador de fluxo submersível:

1. O dispositivo submersível de empurrar fluxo de baixa velocidade da série QJB tem estrutura compacta, tamanho pequeno, peso leve, operação e manutenção simples, instalação e manutenção convenientes e longa vida útil.
2. O impulsor tem uma estrutura de projeto hidráulico razoável, alta eficiência de trabalho e as lâminas varridas têm uma função de autolimpeza para evitar que detritos se enrosquem e entupam.
3. Quando usado em combinação com um sistema de aeração, o consumo de energia pode ser bastante reduzido, a oxigenação pode ser aumentada significativamente e a sedimentação pode ser efetivamente evitada.
4. O grau de isolamento do enrolamento do motor é F e o grau de proteção é IP68. São selecionados rolamentos importados de alta qualidade e isentos de manutenção com lubrificação descartável. Possui detecção de vazamento na câmara de óleo e proteção contra superaquecimento do enrolamento do motor e dispositivos anticondensação, tornando o funcionamento do motor mais seguro e confiável.
5. Dois selos mecânicos, o material de fricção do selo mecânico é carboneto de tungstênio resistente à corrosão. Todos os fixadores expostos são feitos de aço inoxidável.

6. O design de vedação do cabo elimina o perigo oculto de vazamento do cabo.

7. Os componentes padrão adotam tecnologia de separação de solução pontual, que pode prevenir eficazmente a corrosão.

Princípio de funcionamento do intensificador de fluxo submersível:

O impulsor gira e agita o líquido sob o acionamento do motor para produzir um jato rotativo e usa a tensão de cisalhamento ao longo da superfície do jato para misturar, de modo que o líquido fora do campo de fluxo seja agitado por fricção. Durante a mistura extrema, um fluxo volumétrico é formado e um padrão de fluxo volumétrico grande é aplicado para obter uma distribuição controlada de fluido.

Sistema de instalação de propulsor de corrente submersível:

O sistema de instalação do intensificador de fluxo submersível IV é adequado para intensificador de fluxo submersível multifuncional híbrido, modelo: QJB3/4-1100/2-100

O sistema de instalação do impulsionador de fluxo submersível IV é composto principalmente de talha de corrente manual, estrutura de elevação, corrente de elevação, suporte, haste guia, estrutura de suporte intermediária (não necessária quando a profundidade da piscina é ≤4m), estrutura limite, base, etc. A haste guia é posicionada no eixo concêntrico do suporte, estrutura de suporte intermediária e base através do eixo da dobradiça soldado no corpo e pode girar ±60° no plano horizontal para se adaptar à mistura ou empurrar o fluxo em diferentes direções, eliminar zonas mortas na piscina e manter o fluxo de água em um estado operacional razoável. O misturador submersível se move para cima e para baixo ao longo da roda guia; a estrutura de elevação pode ser instalada no suporte e pode ser selecionada 360° em torno de seu eixo de posicionamento para facilitar a instalação e a manutenção. Para aumentar a confiabilidade do misturador submersível durante a operação e reduzir a vibração do misturador submersível durante a operação, a estrutura limite é geralmente soldada diretamente na haste guia e um bloco de absorção de choque é adicionado entre o misturador submersível e a estrutura limite. O quadro limite pode ser soldado na haste guia antes de sair da fábrica ou durante a instalação no local. Se o usuário não tiver requisitos especiais, ele geralmente é soldado antes de sair da fábrica.
