Bomba de elevação de esgoto de 18,5 kW, bomba de refluxo, tipo WQ/QW, bomba de mistura automática de esgoto, motor de cobre completo

【Introdução do produto】

A bomba de esgoto submersível antientupimento tipo WQ é um produto de bomba de nova geração desenvolvido com sucesso pela Kaipude Pump Co., Ltd. com base em tecnologia avançada e combinado com as características de uso de bombas de água domésticas. Tem efeito significativo de economia de energia, antienrolamento, sem entupimento, recursos como instalação automática e controle automático. É eficaz na descarga de partículas sólidas e resíduos de fibras longas. Esta série de bombas adota uma estrutura de impulsor e um novo tipo de selo mecânico, que pode efetivamente fornecer meio contendo objetos sólidos e fibras longas. Comparado com o impulsor tradicional, o impulsor desta bomba adota a forma de canal de fluxo único ou canal de fluxo duplo. É semelhante a um cotovelo com o mesmo tamanho de seção transversal. Tem um desempenho de fluxo muito bom e é equipado com uma câmara de voluta razoável, tornando a bomba altamente eficiente. O impulsor e o impulsor passaram por testes de equilíbrio dinâmico e estático para garantir que a bomba não tenha vibração durante a operação. O desempenho hidráulico desta bomba é avançado e maduro. Todos os indicadores de desempenho do produto foram testados e atingiram os padrões relevantes. Após ser colocado no mercado, o produto foi bem recebido e reconhecido pela maioria dos usuários por sua eficácia, desempenho confiável e qualidade estável.

【Características】

1. O design do componente hidráulico antientupimento do grande canal de fluxo melhora muito a capacidade de passagem de sujeira e pode efetivamente passar materiais fibrosos com 5 vezes o diâmetro da bomba e partículas sólidas com um diâmetro de cerca de 50% do diâmetro da bomba.

2. Design razoável, motor de correspondência razoável, alta eficiência e efeito significativo de economia de energia.

3. O selo mecânico adota selo de série de canal duplo, que é feito de carboneto de tungstênio duro e resistente à corrosão. É durável e resistente ao desgaste, e pode fazer a bomba funcionar com segurança e continuamente por mais de 8.000 horas.

4. A bomba tem uma estrutura compacta, tamanho pequeno, fácil movimentação e instalação. Não há necessidade de construir uma sala de bombas. Ela pode funcionar submergindo em água, o que reduz muito o custo do projeto.

5. Uma sonda de óleo-água é instalada na câmara de óleo da bomba. Quando o selo mecânico no lado da bomba de água é danificado, a água entra na câmara de óleo e a sonda gera um sinal para proteger a bomba.

6. De acordo com as necessidades do usuário, ele pode ser equipado com um gabinete de controle de proteção de segurança totalmente automático para monitorar vazamento de água, vazamento elétrico, sobrecarga e superaquecimento da bomba para garantir uma operação confiável e segura da bomba.

7. O sistema de instalação de acoplamento automático de trilho duplo traz grande conveniência para a instalação e manutenção da bomba, e as pessoas não precisam entrar e sair do poço de esgoto para essa finalidade.

8. O interruptor flutuante pode controlar automaticamente a partida e a parada da bomba de acordo com as mudanças necessárias no nível da água, sem a necessidade de supervisão especial.

9. Certifique-se de que o motor não esteja sobrecarregado dentro da faixa de elevação operacional.

10. Dependendo do cenário de aplicação, o motor pode adotar um sistema de resfriamento por circulação externa do tipo camisa de água para garantir a operação segura da bomba elétrica em um estado sem água (seco).

11. Existem dois métodos de instalação: instalação de acoplamento automático fixo e instalação móvel gratuita, que podem atender a diferentes ocasiões de uso.




【Âmbito de aplicação】

1. A descarga de águas residuais gravemente poluídas de fábricas e empresas.
2. Sistema de drenagem de estação de tratamento de esgoto urbano.

3. Estações de drenagem de esgoto em áreas residenciais.
4. Estação de drenagem do sistema de defesa aérea civil.

5. Descarga de águas residuais de hospitais e hotéis.
6. Projetos municipais de engenharia e canteiros de obras.

7. Máquinas auxiliares de exploração e mineração.
8. Digestores de biogás rurais para irrigação de terras agrícolas.

【Condições de uso】

1. A temperatura média não excede 60℃, a densidade é de 1,0~1,3kg/dm3 e o valor de pH está na faixa de 5~9.

2. Para bombas sem sistema de resfriamento por circulação por gravidade interna, a parte do motor não deve exceder 1/2 exposta acima da superfície do líquido.

3. Em geral, a bomba deve ser usada dentro da faixa de altura manométrica operacional para garantir que o motor não fique sobrecarregado. Se for necessário usá-la dentro da faixa de altura manométrica total, isso deve ser especificado ao fazer o pedido para que o fabricante possa fabricá-la.

4. Durante a operação, a corrente do motor da bomba não deve exceder a corrente nominal do motor.

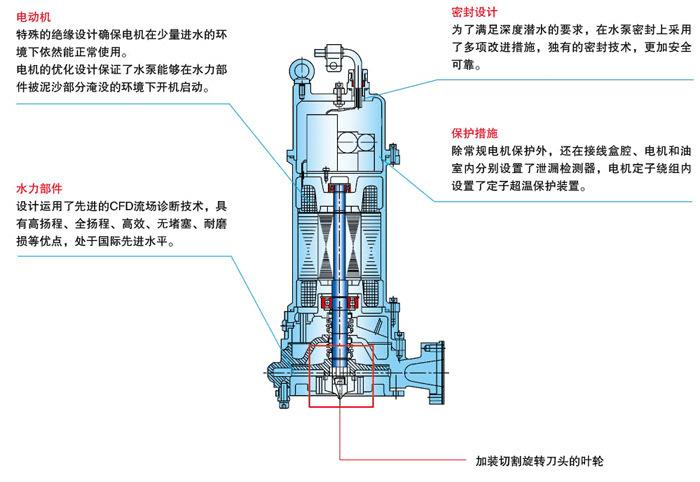

【Introdução à estrutura】

A bomba de esgoto submersível antientupimento WQ consiste em um motor e uma bomba, que são separados por uma câmara de isolamento de óleo e um conjunto de vedação mecânica. É um produto mecatrônico. O motor e a bomba compartilham o mesmo eixo (rotor). A bomba inteira é curta e compacta. Ela é equipada com uma variedade de dispositivos de proteção para garantir uma operação segura e confiável da bomba. As funções de seus principais componentes são as seguintes:

Linha de sinal 1: Equipada com um gabinete de controle de bomba de água totalmente protegido para proteger a bomba, incluindo vazamento de água, falha de fase, curto-circuito, superaquecimento, sobrecarga do motor e outros itens.

Estator do motor 8: adota isolamento Classe B ou Classe F.

Sonda de vazamento de água 11: Este componente é instalado na câmara de óleo. Quando o selo mecânico é danificado, a água entra na câmara de óleo e a sonda pode enviar um sinal ao sistema de controle para proteger a bomba.

Selo mecânico 13: Adota vedação tandem de canal duplo e usa um novo tipo de material de carboneto de tungstênio duro e resistente à corrosão, que tem as características de vedação confiável, resistência ao desgaste e longa vida útil.

Impulsor 17: O impulsor adota uma estrutura de canal único ou duplo, tem uma forte capacidade de passagem, pode passar materiais grandes e resíduos de fibras e reduzir falhas de bloqueio e emaranhamento.

Corpo da bomba 15: usado em conjunto com o impulsor, para que a bomba tenha alta eficiência.

Anel de vedação 18: Instalado no anel de boca do corpo da bomba. Quando o anel de boca estiver desgastado devido à operação do impulsor, o anel de vedação pode ser substituído para garantir a operação eficiente da bomba.
