Válvula de drenagem, válvula de drenagem, válvula de drenagem
O modelo de utilidade refere-se a uma válvula, em particular a uma válvula de ventilação de descarga de líquido.
A válvula de drenagem é uma válvula especial instalada na parte inferior da tubulação para drenar a tubulação. O corpo da válvula de drenagem existente é geralmente fornecido com um flange para conexão em uma extremidade e uma saída de líquido na outra extremidade. A saída de líquido é fornecida com um plugue para fechar a saída de líquido, e a saída de líquido e o plugue são conectados por roscas. Como a válvula de drenagem geralmente está localizada na extremidade da tubulação, uma grande quantidade de impurezas se acumulará na válvula de drenagem, que será misturada ao líquido quando descarregada, e a proporção será reciclada com o líquido na tubulação.
Em resposta à falta de tecnologia existente, o objetivo deste novo tipo prático é fornecer vacâncias líquidas para alcançar a separação de líquido e impurezas durante o vazio.
O propósito técnico acima mencionado deste modelo de utilidade é alcançado através dos seguintes esquemas técnicos: um tipo de válvula excretada, incluindo o corpo da válvula, o corpo da válvula é equipado com um componente de núcleo de válvula com um corredor e uma descarga do trato de fluxo. Uma extremidade do corpo da válvula é equipada com um flange conectado à tubulação. Componentes do filtro.
Por meio da solução técnica acima, quando o líquido na tubulação é descarregado da saída de líquido, ele passará pelo conjunto do filtro, e o conjunto do filtro pode filtrar o líquido descarregado da saída de líquido para obter a separação sólido-líquido, e as impurezas permanecem dentro do conjunto do filtro, e o líquido é descarregado através do conjunto do filtro. Como o conjunto do filtro e a saída de líquido são conectados de forma destacável, o conjunto do filtro pode ser removido após o líquido ser esvaziado, e então as impurezas no conjunto do filtro podem ser removidas. Dessa forma, as impurezas e o líquido são impedidos de se misturar quando o líquido na tubulação é descarregado, o que afeta a reciclagem do líquido.
De preferência, o componente do filtro inclui um suporte cilíndrico, uma abertura em uma extremidade do suporte cilíndrico e um filtro no círculo externo e na parte inferior do suporte cilíndrico.
Por meio da solução técnica acima, quando o líquido flui em direção à saída de líquido, o líquido que flui trará impurezas para a tela do filtro, de modo que as impurezas sejam armazenadas na tela do filtro. Ao mesmo tempo, é conveniente limpar as impurezas no final. Quando o líquido flui para fora, basta remover a tela do filtro cilíndrico para garantir que a maioria das impurezas seja limpa.
De preferência, uma pluralidade de blocos de fixação são fornecidos na abertura do suporte cilíndrico, os blocos de fixação são perpendiculares ao eixo do suporte cilíndrico e uma ranhura de fixação para os blocos de fixação a serem embutidos é fornecida na saída de líquido.
Por meio da solução técnica acima, o suporte cilíndrico é fixado na ranhura de fixação da saída de líquido. Quando o suporte cilíndrico precisa ser fixado, basta prender o bloco de fixação na ranhura de fixação e fixá-lo. É conveniente e rápido, e fácil de desmontar e remover.
De preferência, os blocos são distribuídos uniformemente ao redor da circunferência, uma pluralidade de blocos está na mesma trajetória circular em um lado, longe do suporte cilíndrico, a espessura dos blocos aumenta gradualmente no sentido anti-horário ou horário, uma saliência anular é fornecida na parede interna da saída de líquido, uma ranhura para cartão é fornecida na saliência anular e um soquete correspondente à posição do bloco é fornecido na saliência anular.
Por meio da solução técnica acima, quando o suporte cilíndrico precisa ser instalado no slot do cartão, o bloco do cartão é primeiro alinhado com a posição do soquete e, em seguida, o bloco do cartão é inserido no slot do cartão e o suporte cilíndrico é girado na direção do aumento gradual da espessura do bloco do cartão, de modo que o bloco do cartão no suporte cilíndrico gire, e o lado mais grosso do bloco do cartão seja gradualmente inserido no slot do cartão, de modo que o suporte cilíndrico fique precisamente preso no slot do cartão, e a instalação do suporte cilíndrico possa ser alcançada. Quando o suporte cilíndrico precisa ser removido, o bloco do cartão pode ser retirado do slot do cartão girando o suporte cilíndrico na direção oposta, e o suporte cilíndrico pode ser desmontado.
De preferência, um elemento de vedação que entra em contato e veda com o slot do cartão é fornecido na superfície do suporte cilíndrico voltado para o interior da saída de líquido.
Por meio da solução técnica acima, a configuração da vedação pode aumentar o desempenho de vedação entre o suporte cilíndrico e o slot do cartão, evitando que o líquido vaze pelo espaço entre o suporte cilíndrico e o slot do cartão, resultando em filtragem insuficiente do líquido que sai da saída de líquido.
De preferência, uma extremidade do suporte em forma de tubo é ajustada às restrições que são convenientes para girar suportes cilíndricos.
A solução técnica acima pode facilitar a rotação do suporte cilíndrico. Como o suporte cilíndrico está na saída de líquido e um plugue de parafuso para fechar a saída de líquido é fixado na saída de líquido, é problemático girar o suporte cilíndrico e não é fácil de operar. A configuração da parte limite pode facilitar a extensão da ferramenta na saída de líquido para prender o suporte cilíndrico e girar o suporte cilíndrico, o que facilita a rotação do suporte cilíndrico.
De preferência, a parte limitada é colocada na extremidade do suporte do cilindro, perto do bloco de arame, e a parte limite é um bloco convexo hexagonal, e o bloco hexagonal a granel é integrado ao suporte cilíndrico.
Por meio da solução técnica acima, quando o suporte cilíndrico precisar ser girado, basta colocar a chave que corresponde à saliência hexagonal na saliência hexagonal e, em seguida, girar a chave para fazer o suporte cilíndrico girar, de modo que o suporte cilíndrico possa ser desengatado do slot ou fixado, realizando assim a instalação do suporte cilíndrico.
BREVE DESCRIÇÃO DOS DESENHOS
A Fig. 1 é uma vista de contorno de uma forma de realização;
FIG.2 é uma vista em corte transversal de uma saída de líquido de uma modalidade;
A Figura 3 mostra o diagrama de aparência da perspectiva do componente do filtro voltado para o exterior da saída;
Figura 4 Componente do filtro voltado para o diagrama de forma do ângulo de perspectiva da perspectiva interna da interface líquida;
FIG. 5 é uma vista frontal da saída de líquido após o plugue do fio e o conjunto do filtro serem removidos.
Ícones de fixação: 1. Corpo da válvula; 2. Francês; 3, bloqueio de seda; 4. Saída; 5. Slot para cartão; 51. Pacote; 6. suporte cilíndrico; 61, filtro; 62, convexo hexagonal; 63, cartão; 64, almofada de vedação.
Maneiras detalhadas
O modelo de utilidade é descrito em detalhes abaixo em conjunto com os desenhos anexos.
Esta forma de realização específica é apenas uma interpretação do novo modelo deste modelo prático. Não é uma limitação do novo modelo de utilidade. Após ler as instruções, os técnicos na arte podem fazer uma modificação de contribuições insatisfatórias para esta forma de realização após ler estas instruções, mas desde que o escopo do modelo de utilidade dos deveres seja protegido pela lei de patentes.

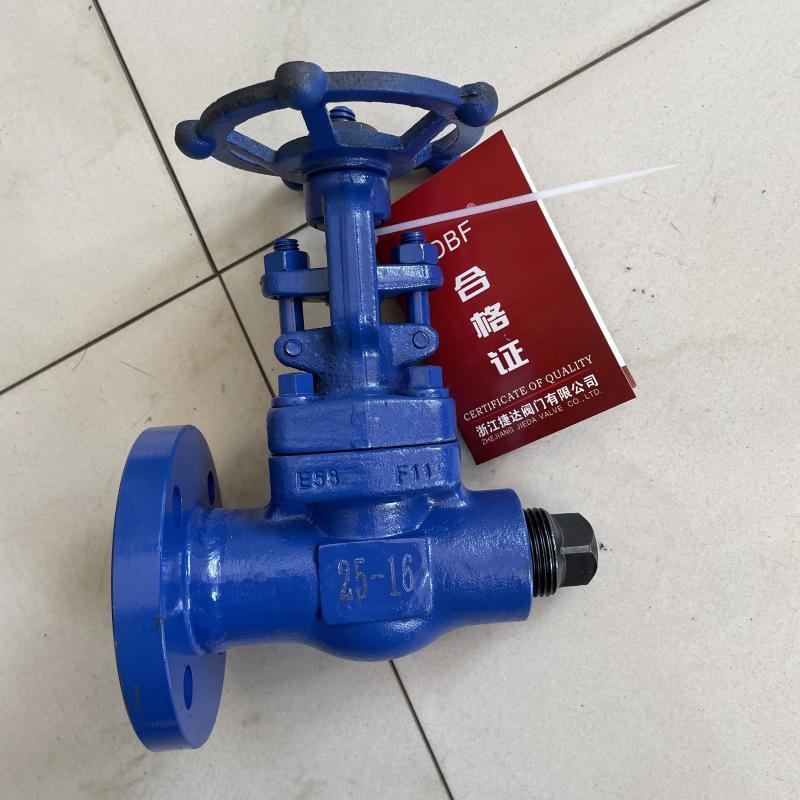

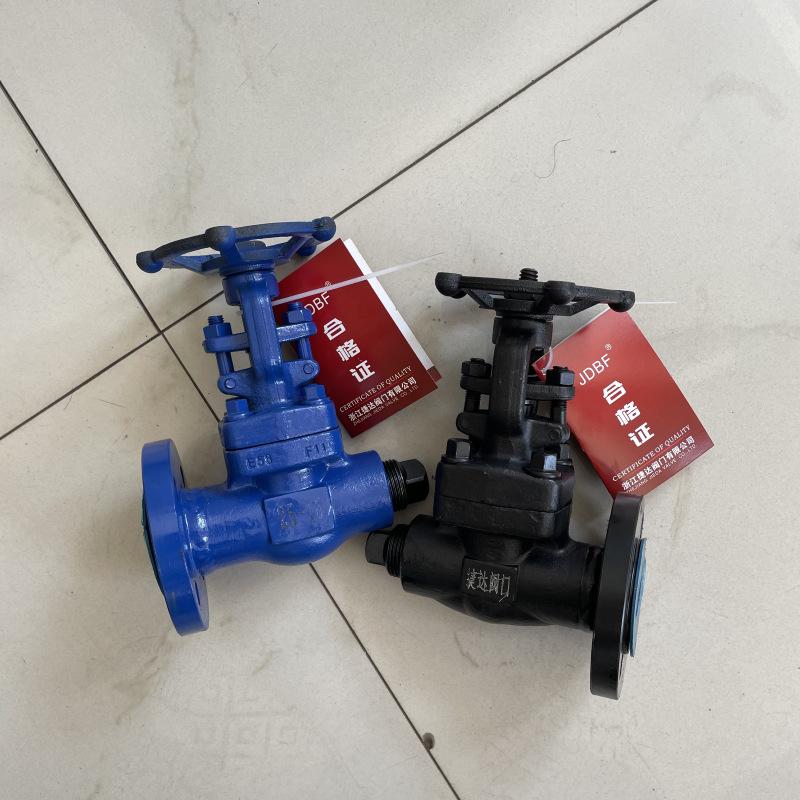

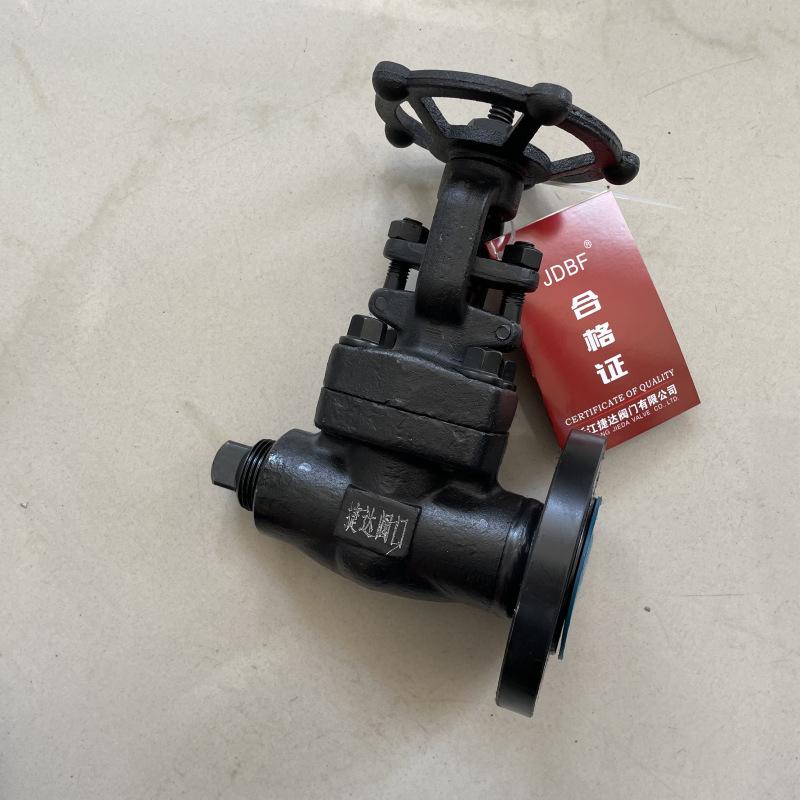

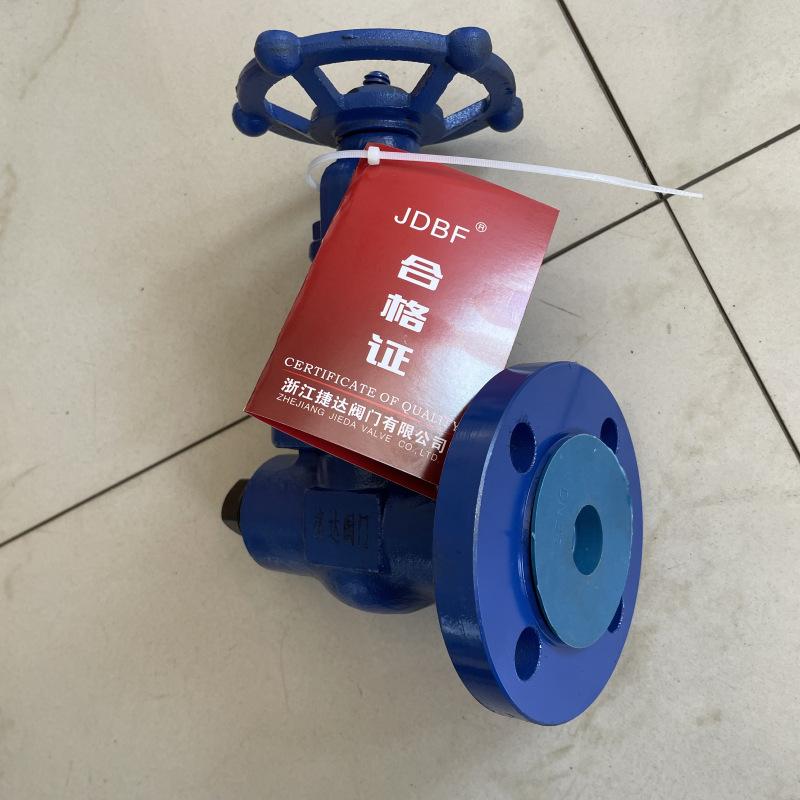

Conforme mostrado nas Figuras 1 e 2, uma válvula de drenagem inclui um corpo de válvula 1, um canal de fluxo para circulação de líquido é disposto dentro do corpo da válvula 1, um flange 2 conectado a outros tubos é disposto em uma extremidade do canal de fluxo, e uma saída de líquido 4 é disposta na outra extremidade, e um plugue 3 para fechar a saída de líquido 4 é disposto na saída de líquido 4. Um conjunto de núcleo de válvula para controlar o canal de fluxo é disposto no canal de fluxo entre a saída de líquido 4 e o flange 2, uma haste de válvula se estende da extremidade superior do corpo da válvula 1, e um volante é fixado na parte superior da haste da válvula para acionar a haste da válvula para girar e controlar o canal de fluxo dentro do corpo da válvula 1. Um anel convexo anular perpendicular ao canal de fluxo é disposto na parede interna da saída, uma ranhura 5 é disposta no anel convexo anular, um suporte cilíndrico 6 é fixado na ranhura 5, uma entrada de líquido é disposta em uma seção do suporte cilíndrico 6 voltada para o interior da saída de líquido 4, e uma tela de filtro 61 é prensada a quente na parede interna do suporte cilíndrico 6. Quando o líquido na tubulação flui da saída 4 para fora da saída, o filtro é 61. O filtro 61 pode desempenhar uma filtragem. O líquido pode fluir normalmente através do filtro 61, e as impurezas misturadas no líquido estarão no filtro 61. O líquido na tubulação pode ser separado por sólido líquido sólido, o que é conveniente para a reciclagem de líquido na tubulação.
Conforme mostrado na Fig. 3 e Fig. 4, 4 blocos 63 perpendiculares ao eixo do suporte cilíndrico 6 são dispostos na abertura do suporte cilíndrico 6, e o lado do bloco 63 afastado do suporte cilíndrico 6 é um arco, e os lados dos vários blocos 63 estão na mesma trilha circular, e os blocos 63 são distribuídos uniformemente ao longo da circunferência externa do suporte cilíndrico 6. Ao mesmo tempo, a espessura de cada bloco 63 aumenta gradualmente na direção anti-horária. Ao mesmo tempo, o anel convexo é fornecido com um soquete 51 correspondente à posição do bloco 63. Quando for necessário fixar o suporte cilíndrico ao slot 5, o bloco 63 pode ser inserido no soquete 51 primeiro e, em seguida, o suporte cilíndrico 6 é girado no sentido anti-horário, de modo que o bloco 63 seja inserido no slot 5. Como a espessura do bloco 63 é gradualmente aumentada no sentido anti-horário, quando o suporte cilíndrico 6 é girado, o bloco 63 pressionará gradualmente o suporte cilíndrico 6 no slot 5, de modo que o suporte cilíndrico 6 seja melhor fixado. Quando o suporte cilíndrico 6 precisa ser removido, o suporte cilíndrico 6 pode ser puxado para fora girando o suporte cilíndrico 6 no sentido horário para girar o bloco de fixação 63 para a posição do soquete 51, e as impurezas na tela do filtro 61 do suporte cilíndrico 6 podem ser limpas.
Conforme mostrado na Figura 2 e Figura 4, para facilitar a rotação entre o formato cilíndrico, coloque o volume hexagonal em uma extremidade do suporte do tubo 6 em direção a uma extremidade da saída de líquido 4. Fora.
A superfície de contato do suporte cilíndrico 6 e da ranhura 5 também é provida de uma almofada de vedação 64 para aumentar o desempenho de vedação entre os dois. O fornecimento da almofada de vedação 64 pode evitar que o líquido vaze da lacuna entre o suporte cilíndrico 6 e a ranhura 5 sem passar pela tela do filtro 61, afetando assim o efeito de filtragem.
A implementação exemplar acima mencionada do novo modelo recentemente utilizado, não limita o escopo de proteção do modelo de utilidade. O escopo de proteção do modelo de utilidade é determinado pelas reivindicações anexas.
Características técnicas:

1. Uma válvula de ventilação de descarga de líquido, compreendendo um corpo de válvula (1), um canal de fluxo e um componente de núcleo de válvula para controlar o canal de fluxo para estar ligado ou desligado são dispostos no corpo de válvula (1), um flange (2) conectado a uma tubulação é disposto em uma extremidade do corpo de válvula (1), uma saída de líquido (4) é disposta na outra extremidade do corpo de válvula (1), um plugue (3) é conectado rosqueadamente à saída de líquido (4), e a saída de líquido (4) é caracterizada em que um componente de filtro para filtragem é disposto de forma destacável na saída de líquido (4).
2. A válvula de drenagem de acordo com a reivindicação 1 é caracterizada por: o conjunto de filtro inclui um suporte cilíndrico (6), uma extremidade do suporte cilíndrico (6) é provida de uma abertura, e uma tela de filtro (61) é provida na circunferência externa e na parte inferior do suporte cilíndrico (6).
3. A válvula de drenagem conforme descrita de acordo com a reivindicação 2 é caracterizada por: múltiplos cartões (63), cartão (63) e eixo de suporte cilíndrico (6) na abertura da abertura (6) abertura da abertura (6) abertura, e o slot de cartão (5) com um cartão (63) cartão embutido na porta de saída (4).
4. A válvula de drenagem de acordo com a reivindicação 3 é caracterizada por: os blocos (63) serem distribuídos uniformemente ao redor da circunferência, um lado dos blocos (63) afastado do suporte cilíndrico (6) estar na mesma trajetória circular, a espessura dos blocos (63) aumentar gradualmente no sentido anti-horário ou no sentido horário, uma saliência anular ser fornecida na parede interna da saída de líquido (4), a ranhura (5) ser fornecida na saliência anular e um soquete (51) correspondente à posição do bloco (63) ser fornecido na saliência anular.
5. Válvula de drenagem de acordo com a reivindicação 3, que é caracterizada por: o suporte em forma de tubo (6) voltado para a superfície interna da porta de líquido (4) é definido com um slot para cartão (5) peças de vedação de conflito.
6. A válvula de drenagem de acordo com a reivindicação 4 é caracterizada por: uma porção limitadora para facilitar a rotação do suporte cilíndrico (6) é fornecida em uma extremidade do suporte cilíndrico (6) para longe da abertura.
7. A válvula de drenagem de acordo com a reivindicação 6 é caracterizada por: a porção limitadora é disposta em uma extremidade do suporte cilíndrico (6) próximo ao bujão de parafuso (3), a porção limitadora é uma saliência hexagonal, e a saliência hexagonal é disposta integralmente com o suporte cilíndrico (6).
