Caixa de direção quadrada HD Series

alta definiçãoA caixa de engrenagens cônicas em espiral quadrada tem baixa folga e pequeno erro de transmissão, o que pode realizar a transmissão. Existem muitos métodos de instalação para extremidades de entrada e saída: conexão de eixo, conexão de eixo oco, conexão de flange. O eixo auxiliar pode realizar funções como partida elétrica, reversão e desconexão de energia.

Características:

Baixa folga, alta precisão, operação silenciosa;
Seis superfícies de gabinete processadas podem ser usadas como superfícies de montagem;
Qualquer eixo pode ser usado como eixo de entrada ou saída de acordo com os requisitos de uso;
8Vários tamanhos de caixa de engrenagens estão disponíveis;
Taxa i = n1:n2 = 1:2 para6:1；

HDACaixas de engrenagens de eixo oco têm um eixo passante grosso e geralmente são usadas em transmissões principais lineares, onde apenas parte do torque é transmitida para cada estação.

alta definição e TIVEA caixa de engrenagens cônicas em espiral da série pode ser aumentada paraQuatro-Cinco eixos de transmissão. Em suma, um eixo de entrada pode atingirQuatro-Cinco eixos de saída, ou seja, cada lado da caixa de engrenagens tem um eixo de entrada ou saída para atender a mais necessidades de transmissão.

Em linha com os requisitos de design moderno, ele adota transmissão de eixo oco, que é fácil de instalar sem acoplamento e tem maior precisão de transmissão. Os usuários podem inserir fácil e rapidamente o eixo de entrada ou saída no eixo oco para completar a conexão.

eixoHá muitos métodos de conexão para escolher: conexão de chave, conexão de estria, conexão de estria envolvente e conexão de flange retrátil.

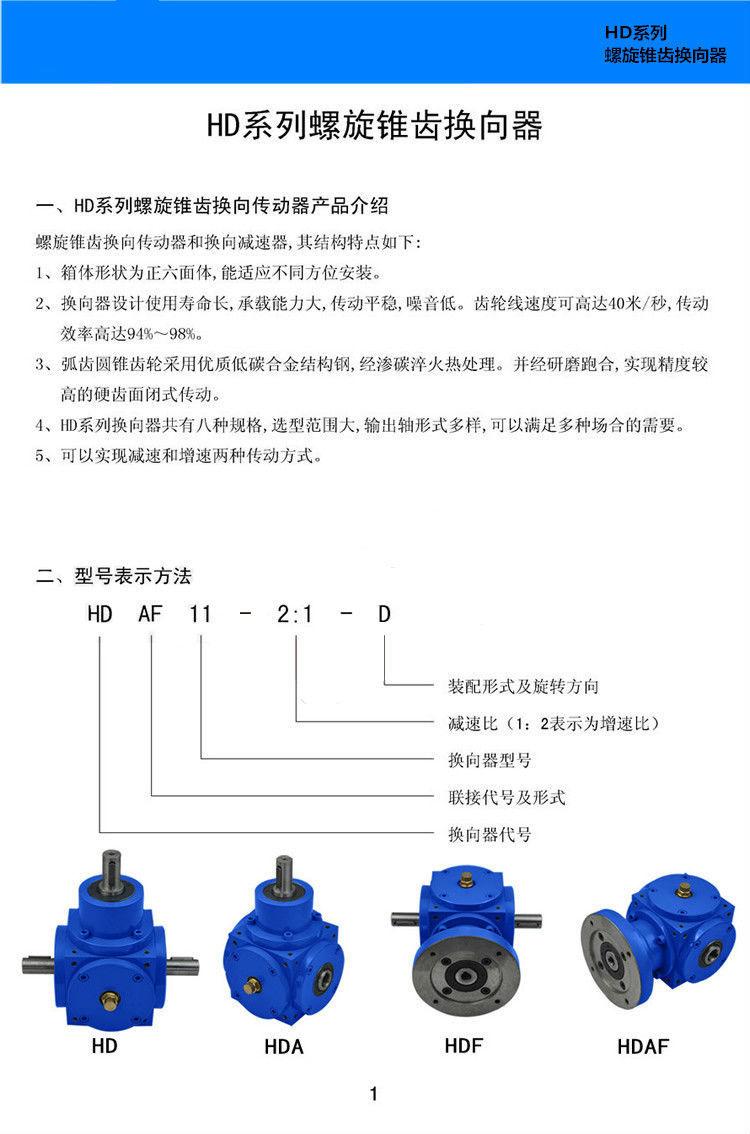

Tipo de conexão

◆HD: Conexão de extensão do eixo de entrada e saída

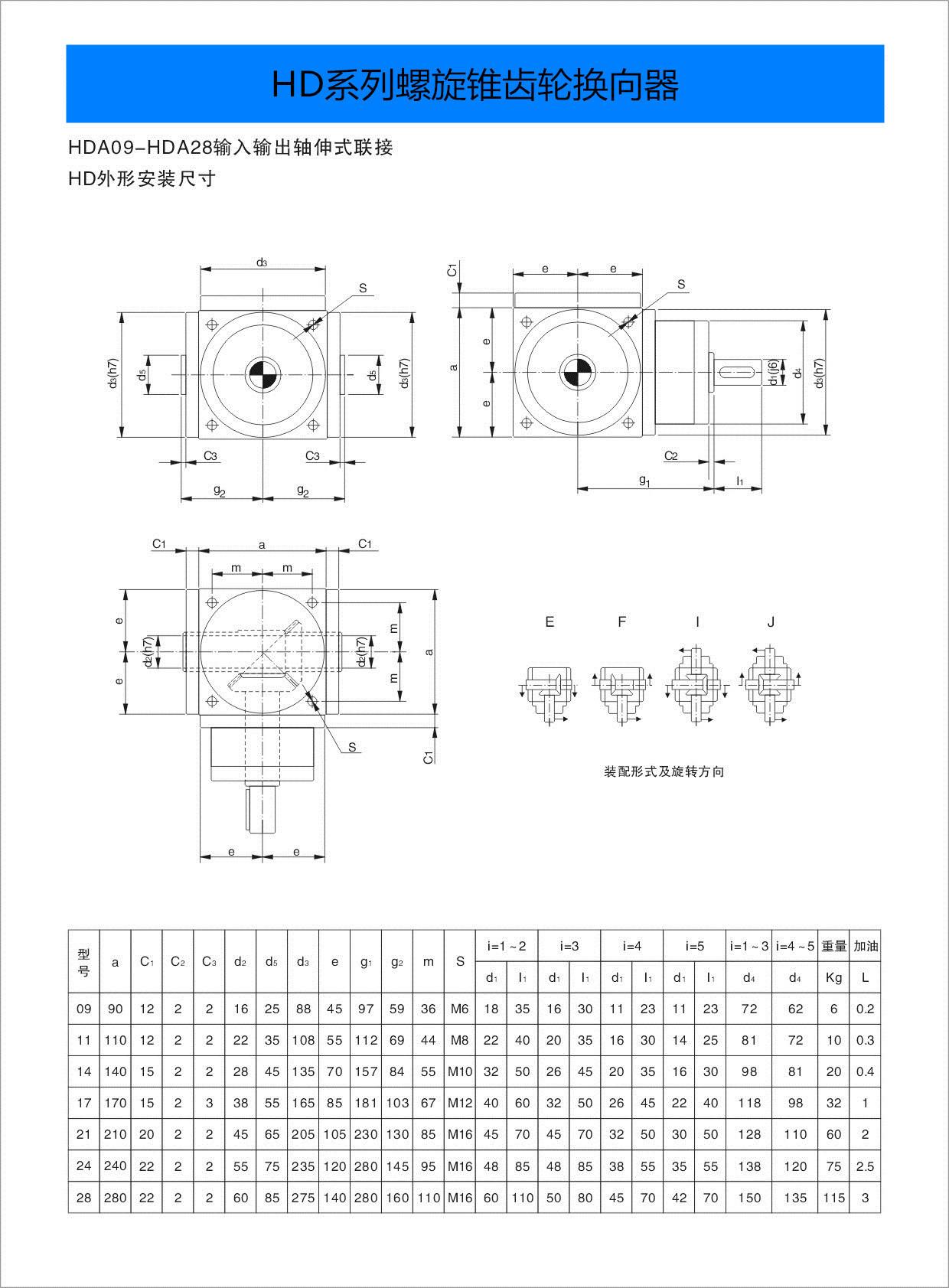

◆HAD: Extensão do eixo de entrada, conexão montada no eixo de saída

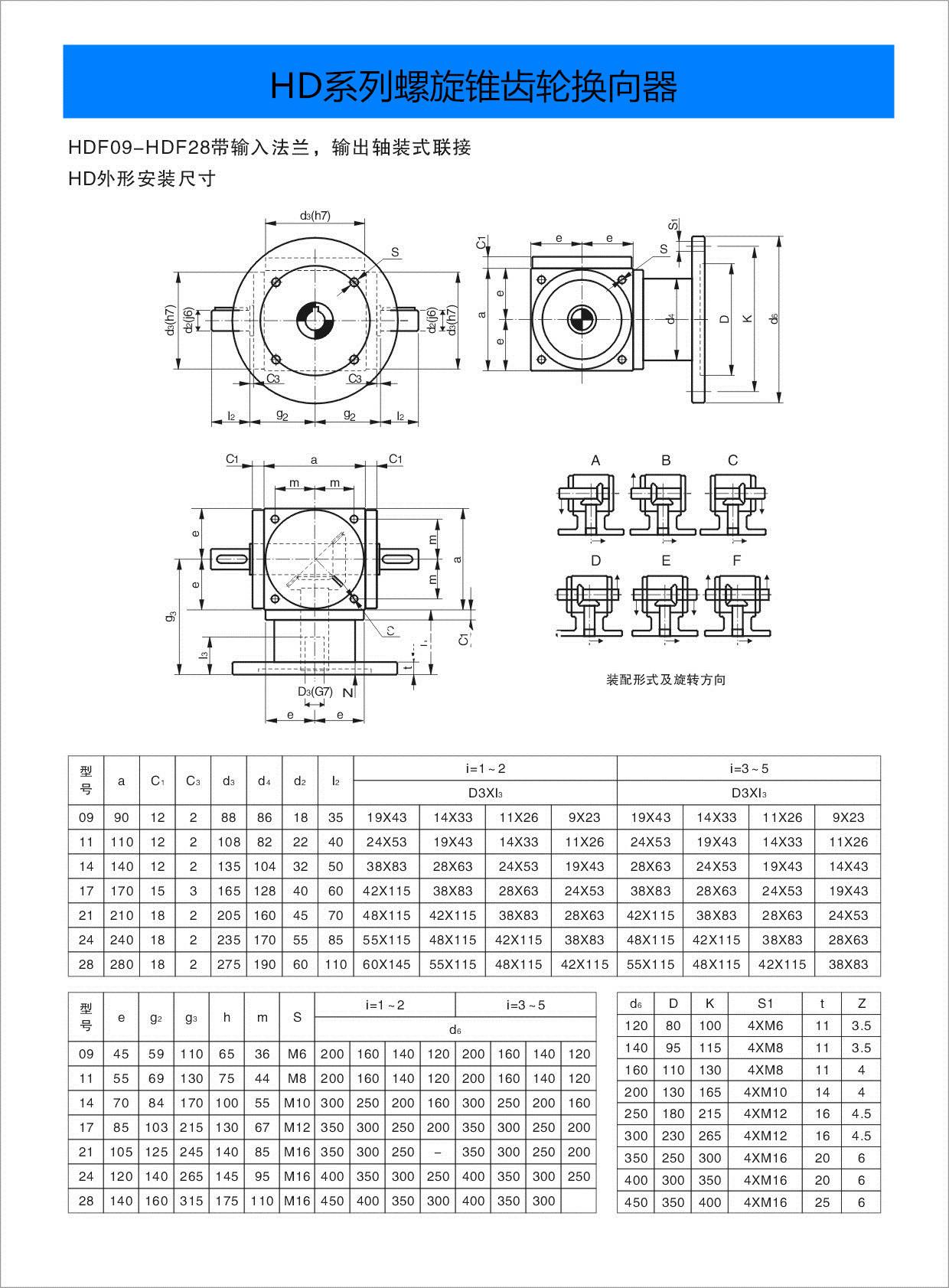

◆HDF: com flange de entrada e conexão de extensão do eixo de saída

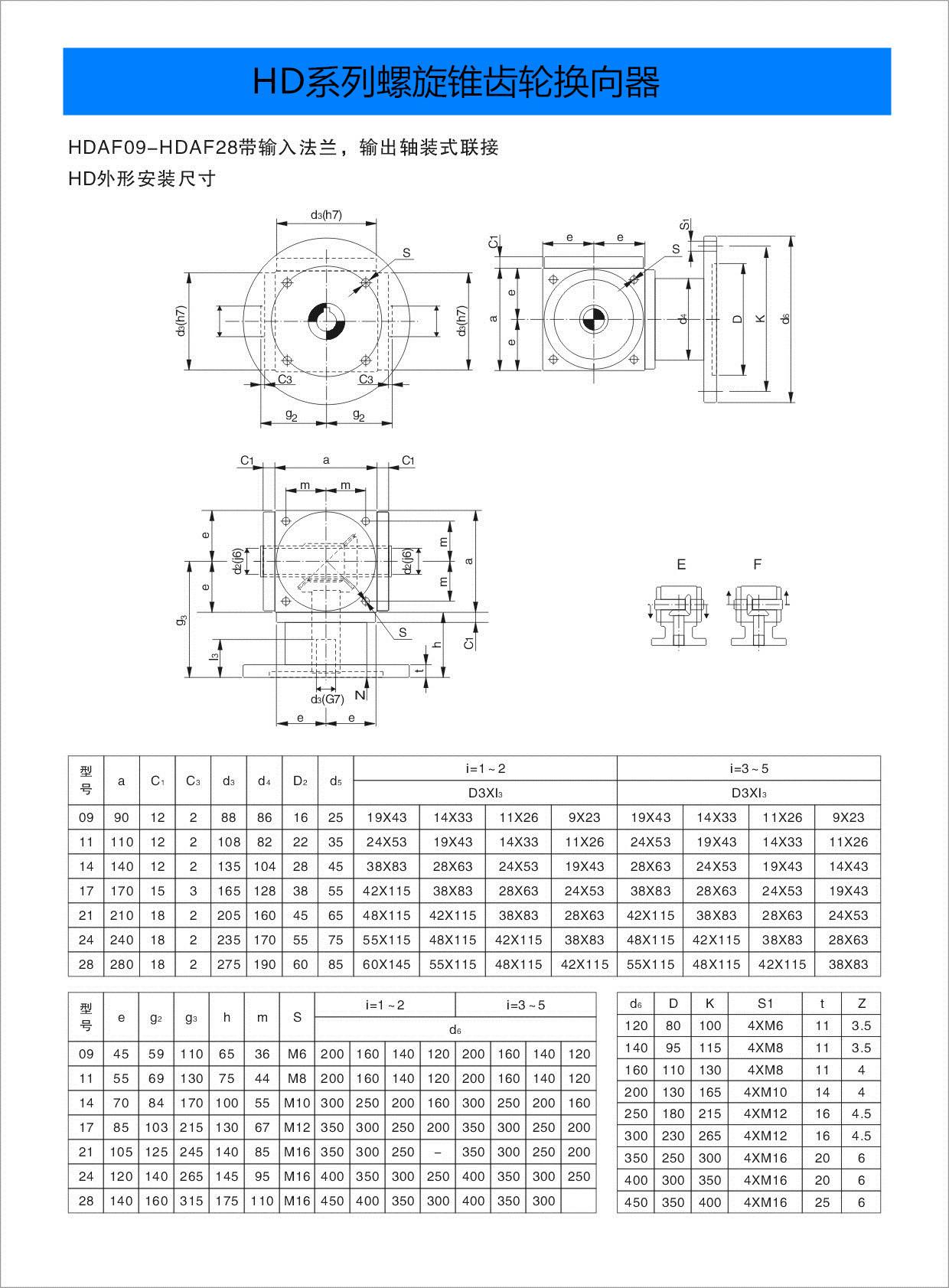

◆HDAF: com flange de entrada e conexão montada no eixo de saída

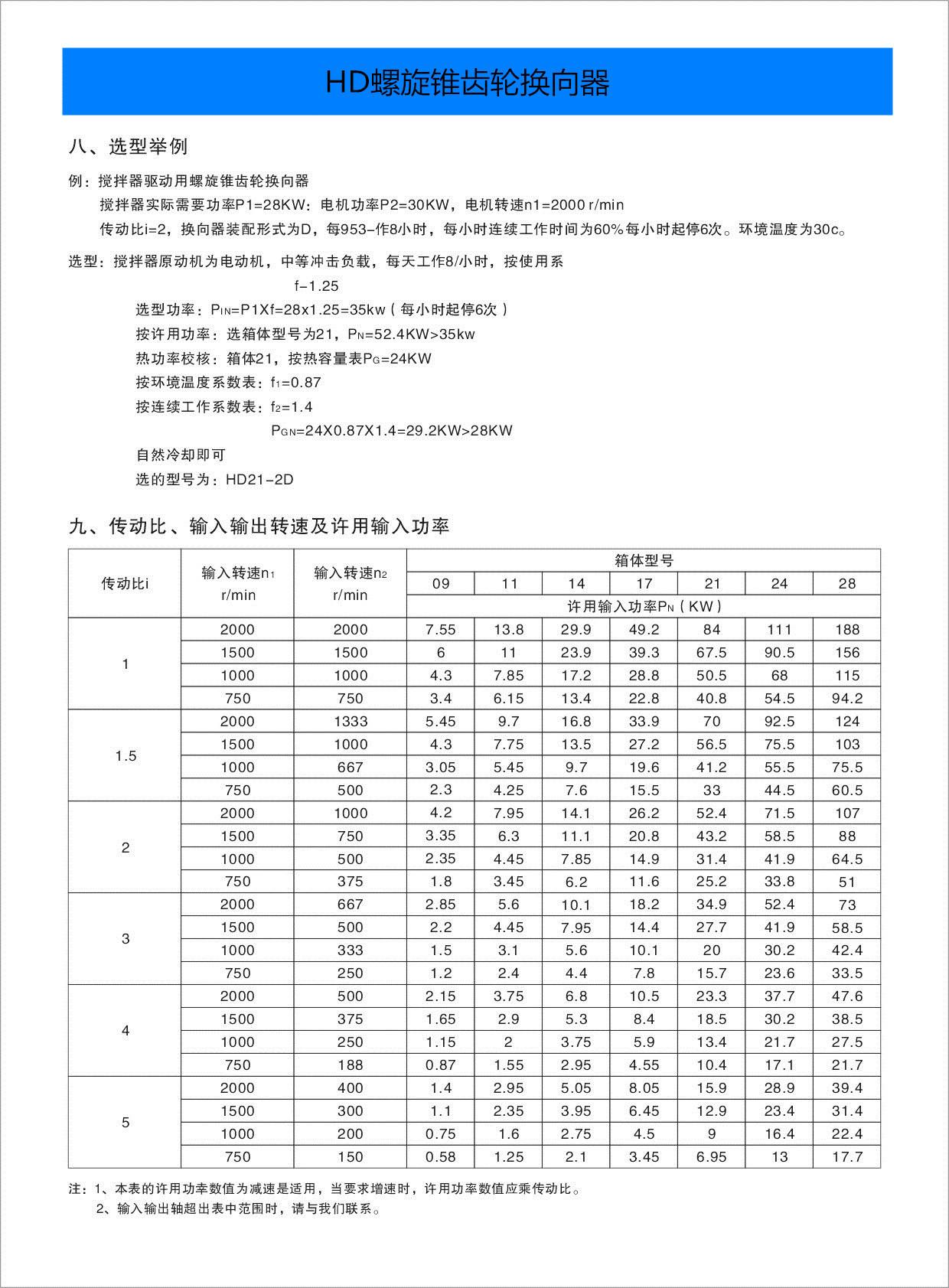

Parâmetros técnicos

◆Modelo: 07,09,11,14,17,19,21,24,28
◆Taxa de transmissão: 1:1, 1:2, 1:3, 1:4, 1:5, 2:1
◆Potência: 0,58KW-188KW
◆Torque: 30-2000N.m
