Bomba de tubulação ISG Bomba de circulação centrífuga vertical IRG bomba de água quente Bomba de transferência de alta temperatura GRG

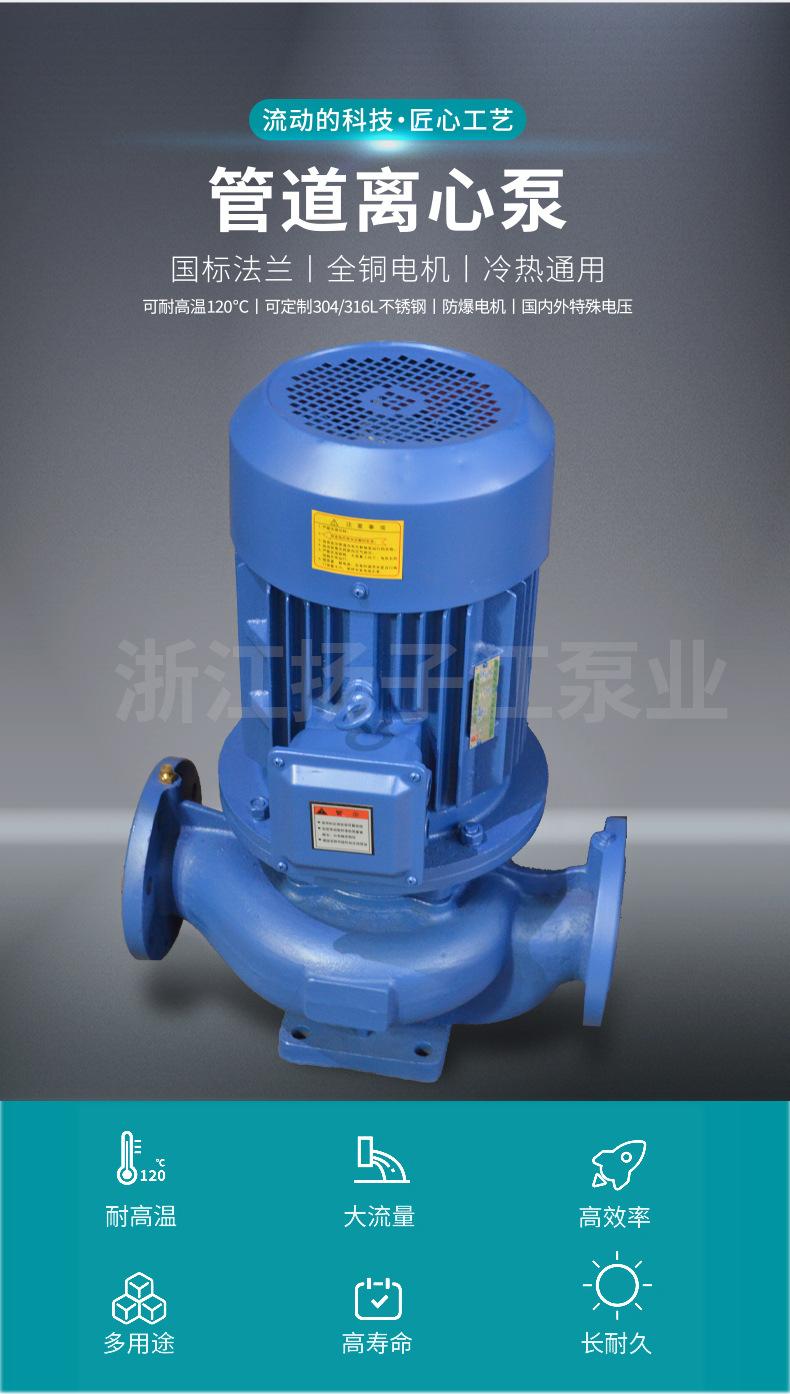

Tipo ISGBomba centrífuga de tubulação verticalDescrição do produto

ISG vertical estágio únicoBomba centrífuga de tuboO pessoal científico e tecnológico da indústria de bombas do rio Yangtze e especialistas em bombas de água domésticas selecionaram o excelente modelo hidráulico doméstico e adotaram o tipo ISBomba centrífuga de sucção única de estágio únicoOs parâmetros de desempenho são combinados e projetados de forma inteligente com base na bomba vertical geral. Ao mesmo tempo, modelos adequados são derivados com base no tipo ISG de acordo com as diferentes temperaturas operacionais, meios, etc.bomba de água quente, resistência à corrosão em alta temperaturaBomba química、bomba de óleoEsta série de produtos tem as vantagens de alta eficiência, economia de energia, baixo ruído, desempenho confiável, etc. Ela atende aos requisitos padrão do novo departamento nacional de máquinas JB/T53058-93 e é projetada e fabricada de acordo com o padrão internacional ISO2858.

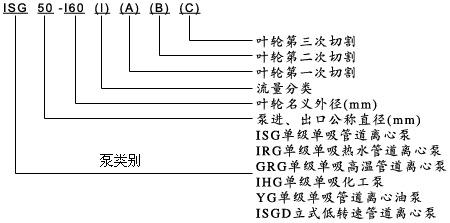

Tipo ISGBomba centrífuga de tubulação verticalSignificado do modelo

Tipo ISGBomba centrífuga de tubulação verticalCaracterísticas

1. A bomba ISG é uma estrutura vertical com os mesmos diâmetros de entrada e saída e na mesma linha central. Pode ser instalada na tubulação como uma válvula. Tem uma aparência compacta e bonita, pequena pegada e baixo investimento de construção. Pode ser colocada ao ar livre se uma capa protetora for adicionada.

2. O impulsor é instalado diretamente no eixo estendido do motor, com dimensão axial curta e estrutura compacta. Os rolamentos da bomba e do motor são razoavelmente configurados, o que pode equilibrar efetivamente as cargas radiais e axiais geradas pela operação da bomba, garantindo assim a operação equilibrada da bomba com baixa vibração e ruído.

3. A vedação do eixo adota vedação mecânica ou combinação de vedação mecânica, anel de vedação de liga de titânio importado, vedação mecânica resistente a altas temperaturas de tamanho médio e material de liga dura, vedação resistente ao desgaste, o que pode efetivamente aumentar a vida útil da vedação mecânica.

4. É fácil de instalar e manter. Não há necessidade de desmontar o sistema de tubulação. Todas as peças do rotor podem ser extraídas removendo a porca da sede da junta da bomba.

5. As bombas podem ser operadas em série ou paralelo de acordo com os requisitos de uso, ou seja, vazão e altura manométrica.

6. A bomba pode ser instalada verticalmente ou horizontalmente de acordo com os requisitos do layout da tubulação.

Tipo ISGBomba centrífuga de tubulação verticalO propósito principal

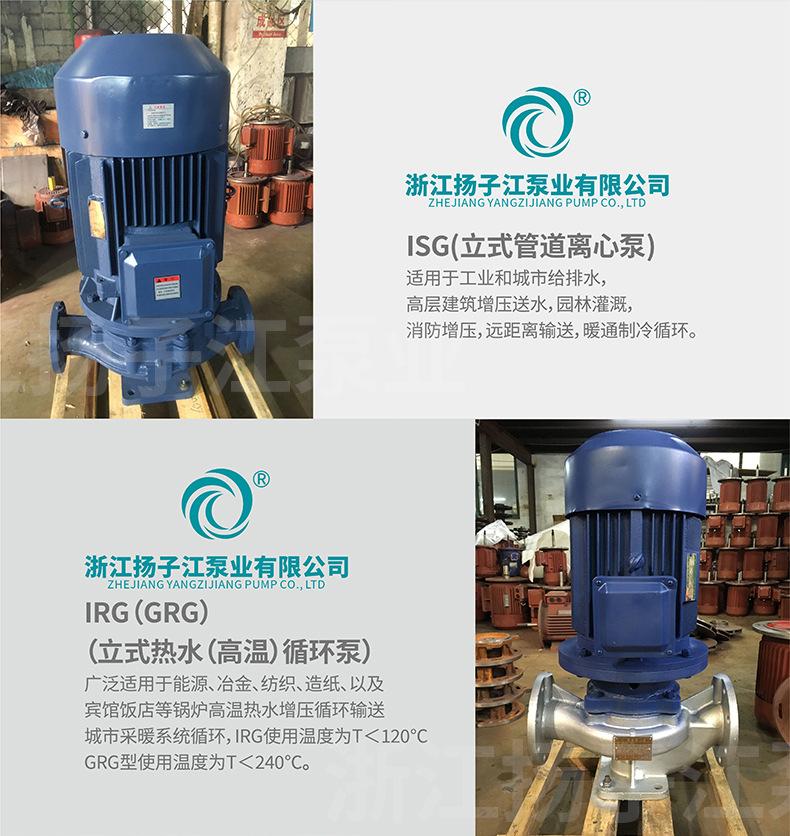

1. GSIBomba centrífuga de tubulação verticalÉ usado para transportar água limpa e outros líquidos com propriedades físicas e químicas semelhantes à água limpa. É adequado para abastecimento e drenagem de água industrial e urbana, abastecimento de água pressurizada de edifícios altos, irrigação por aspersão de jardim, pressurização de combate a incêndio, transporte de longa distância, ciclo de refrigeração HVAC, pressurização de circulação de água quente e fria de banheiros e outros equipamentos de correspondência. A temperatura operacional T é inferior a 80℃.

2. Tipo IRGBomba de água quente verticalÉ adequado para transporte de circulação de água quente de alta temperatura em metalurgia, indústria química, têxtil, processamento de madeira, fabricação de papel, restaurantes, banheiros, hotéis, etc. e bombas de circulação de aquecimento de habitações urbanas, com temperatura operacional abaixo de 120℃.

3. GRG vertical alta temperaturabomba centrífugaAmplamente utilizado em: energia, metalurgia, indústria química, têxtil, fabricação de papel, bem como transporte de circulação de reforço de água quente de alta temperatura em restaurantes, banheiros, hotéis, etc., e bombas de circulação de aquecimento de habitações urbanas, com temperatura operacional abaixo de 240 °C.

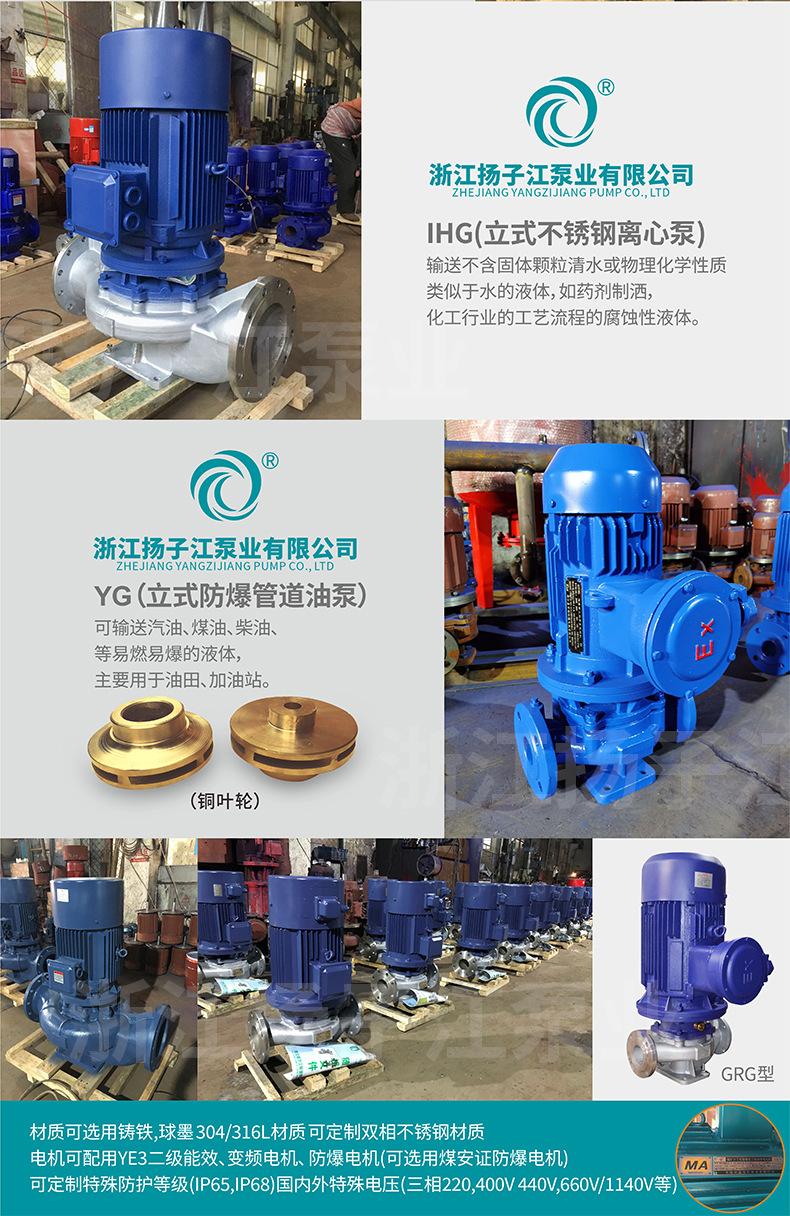

4. Tipo IHGBomba centrífuga de tubulação vertical de aço inoxidável, para transportar líquidos sem partículas sólidas, corrosivos e com viscosidade semelhante à da água. É adequado para os setores de petróleo, química, metalurgia, energia elétrica, fabricação de papel, alimentos, farmacêuticos e fibras sintéticas. A temperatura de operação é de -20℃ ~ 120℃.

5. Tipo YGBomba de óleo de oleoduto, usado para transportar produtos petrolíferos como gasolina, querosene, diesel, etc. A temperatura do meio transportado é de -20℃ ~ +120℃.

6. Tipo IHGBBomba centrífuga química vertical de aço inoxidável à prova de explosão, adequado para transportar líquidos químicos inflamáveis.

7. ISGD, IRGD, GRGD, IHGH, YGD, IHGBD velocidade baixa verticalbomba centrífuga, adequado para ocasiões com requisitos de ruído ambiental muito baixos e circulação de ar condicionado, etc.

Tipo ISGBomba centrífuga de tubulação verticalCondições de Uso

1. Pressão de sucção ≤1,0Mpa, ou a pressão máxima de trabalho do sistema de bomba ≤1,6Mpa, ou seja, a pressão de sucção da bomba + cabeça da bomba ≤1,6Mpa, a pressão de teste de pressão estática da bomba é 2,5Mpa, indique a pressão de trabalho do sistema ao fazer o pedido. Quando a pressão de trabalho do sistema de bomba for maior que 1,6Mpa, ela deve ser mencionada separadamente ao fazer o pedido, para que as peças de fluxo e as peças de conexão da bomba possam ser feitas de materiais de aço fundido durante a fabricação.

2. Temperatura ambiente <40°C, umidade relativa <95%.

3. O conteúdo volumétrico de partículas sólidas no meio transportado não excede 0,1% do volume unitário e o tamanho da partícula é <0,2 mm.

Nota: Se o meio utilizado contiver partículas finas, indique isso ao fazer o pedido para que possam ser usados ​​selos mecânicos resistentes ao desgaste.

Tipo ISGBomba centrífuga de tubulação verticalEstrutura do produto
