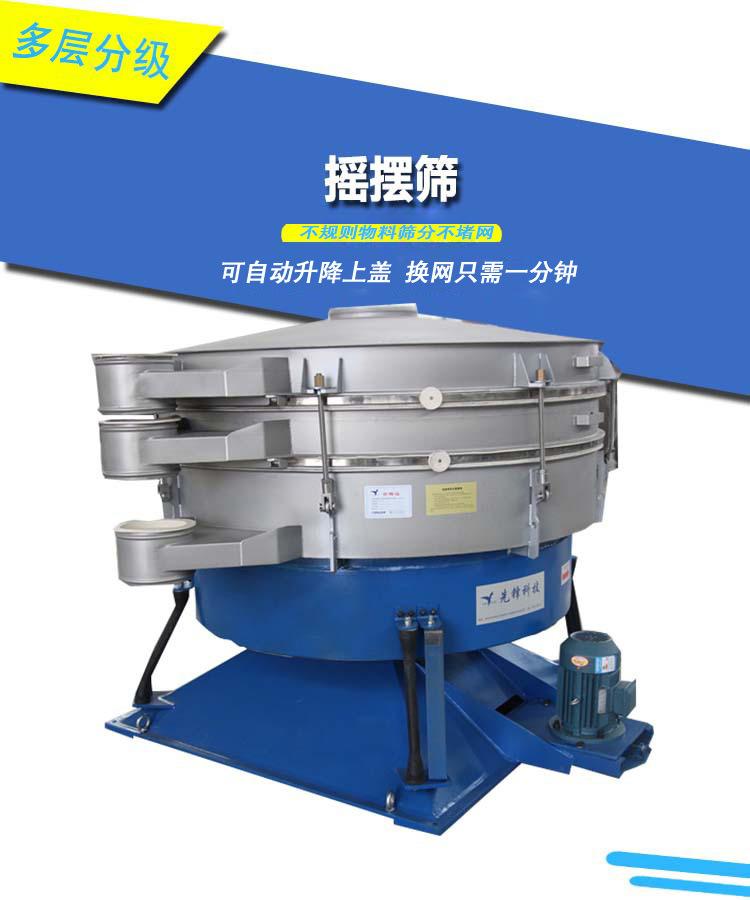

Características da tela Swing
1. A peneiração de produção de camada única ou multicamadas pode ser realizada, com até 6 tamanhos de partículas. O diâmetro da peneira varia de 600 mm (24 polegadas) a 2600 mm (104 polegadas); a peneira oscilante pequena pode ser equipada com 4 camadas de superfície de peneira, e a grande pode atingir 5 camadas, e de 5 a 6 grupos de classificação são fornecidos simultaneamente.Para produtos de classificação única, nossa tecnologia pode ajudar você a obter o dobro de capacidade na mesma tela.
YBSA peneira oscilante tem 5 vezes mais produção por unidade de área; 1 a 6 níveis de separação, a eficiência de peneiramento é de 90% a 95%; os orifícios da peneira não serão bloqueados pelo uso de esferas de borracha de silicone, ultrassom e outros sistemas de limpeza. Remoção de poeira fechada, operação segura; a aceleração é 4,5 vezes menor que a da peneira vibratória, e a vida útil e a manutenção das peças de peneiramento são reduzidas; ruído <75 decibéis. Equilíbrio de peso otimizado, baixa carga dinâmica na fundação.
A peneira oscilante é uma peneira vibratória rotativa de baixa frequência que simula a peneiração manual. Seu princípio é: o movimento instantâneo é a síntese do deslocamento radial e do movimento circular, tendo este deslocamento como eixo (movimento espiral). O vibrador com excentricidade ajustável produz movimento tridimensional não linear, e o material também produz o mesmo movimento semelhante à operação manual, alcançando assim o objetivo da peneiração. Combinado com acessórios de peneiração, pode-se obter um efeito de peneiração ideal; é adequado para materiais esféricos, cilíndricos, em forma de folha e até mesmo de formato irregular, que são fáceis de bloquear na peneira e exigem peneiração precisa.
Devido ao design modular simples e à operação de baixa velocidade, o ruído da peneira vibratória plana é sempre mantido entre 60 e 70 dB, garantindo uma operação suave e silenciosa; ela adota motores comuns da série Y, o menor acionamento mecânico é de 0,25 kW, e o maior modelo pesando 2 toneladas precisa de apenas 5,5 kW de potência.
Operação absolutamente à prova de poeira
A peneira oscilante não requer nenhum dispositivo auxiliar para purificação do ar ou coleta de pó, exceto o sistema de ventilação existente no local. O sistema pode ser equipado com design hermético e de vácuo, bem como purificação de nitrogênio, etc.

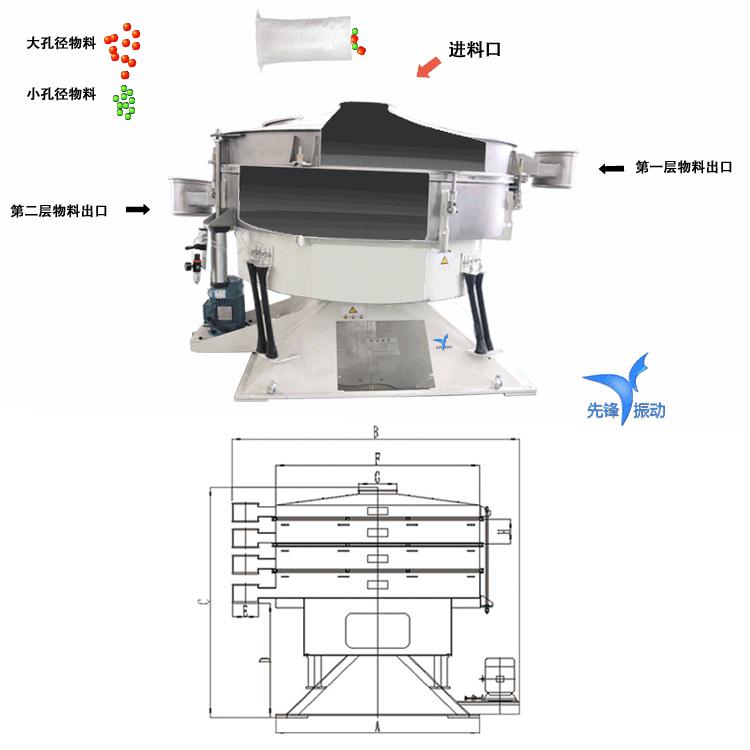

Princípio estrutural da tela oscilante
★O movimento rotativo básico é semelhante ao da peneira manual. A excentricidade é ajustável de 25 a 40 mm e o acionamento por correia em V de baixa velocidade é ajustável de 120 a 360 rpm.
★O tempo de residência de cada produto pode ser ajustado pela direção radial e ângulo de corte da tela oscilante em direção ao eixo de acionamento
★Assim, estabelece-se um movimento tridimensional de tombamento horizontal e de arremesso. O material é disperso uniformemente por toda a superfície da peneira, do centro para a borda externa, e então se espalha axialmente em um movimento espiral. As partículas finas, assim, completam todo o processo de peneiramento.
★As acelerações horizontais e verticais aumentam com o movimento das partículas, e as partículas próximas ao tamanho dos furos da peneira são separadas com sucesso; as partículas maiores são transportadas para a saída, onde a vazão é controlada por um dispositivo guia ajustável, que é outro fator no controle do tempo de residência do material.
★Este processo é repetido entre cada camada de triagem.
modelo | YBS600 | YBS1000 | YBS1200 | YBS1600 | YBS2000 | YBS2400 | YBS2600 |
diâmetro | 600 | 1000 | 1200 | 1600 | 2000 | 2400 | 2600 |
Área de triagem | 0,29 | 0,71 | 1.11 | 1,83 | 2,62 | 3,63 | 5.31 |
Requisitos de espaço | 0,4 | 1.2 | 1.6 | 2,5 | 3.6 | 5.2 | 6.8 |
Camadas máximas de triagem | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
Consumo de energia | 0,25 | 1,5 | 2.2 | 2,2/4 | 2,2/4 | 5.5 | 5.5 |
Limpeza de bolas de borracha | 5 º andar | 5 º andar | 5 º andar | 5 º andar | 5 º andar | 5 º andar | 5 º andar |
Limpeza da escova do tambor | 5 º andar | 5 º andar | 5 º andar | 5 º andar | 5 º andar | 5 º andar | 5 º andar |
Limpeza ultrassônica | 5 º andar | 5 º andar | 5 º andar | 5 º andar | 5 º andar | 5 º andar | 5 º andar |
Anexos de filtro | 2 camadas | 2 camadas | 2 camadas | 1 história | 1 história | 1 história | 1 história |
Diâmetro efetivo | 630 | 930 | 1100 | 1340 | 1340 | 1740 | 1940 |
Altura da 1ª camada (mm) | 830 | 1155 | 1480 | 1480 | 1500 | 1470 | 1580 |
Peso de 1 camada (Kg) | 140 | 490 | 700 | 980 | 1050 | 1690 | 1900 |
Altura de 2 camadas (mm) | 965 | 1280 | 1640 | 1640 | 1660 | 1590 | 1710 |
Peso de 2 camadas (Kg) | 155 | 535 | 770 | 1060 | 1140 | 1780 | 2000 |
Altura de 3 camadas (mm) | 1080 | 1400 | 1800 | 1800 | 1820 | 1710 | 1840 |
Peso de 3 camadas (Kg) | 170 | 580 | 840 | 1140 | 1230 | 1870 | 2100 |
Altura de 4 camadas (mm) | 1200 | 1525 | 1960 | 1960 | 1980 | 1830 | 1970 |
Peso de 4 camadas (Kg) | 185 | 625 | 910 | 1220 | 1320 | 1960 | 2200 |
Altura de 5 camadas (mm) | 1310 | 1650 | 2120 | 2120 | 2140 | 1950 | 2100 |
Peso de 5 camadas (Kg) | 200 | 670 | 980 | 1300 | 1410 | 2050 | 2300 |
|
