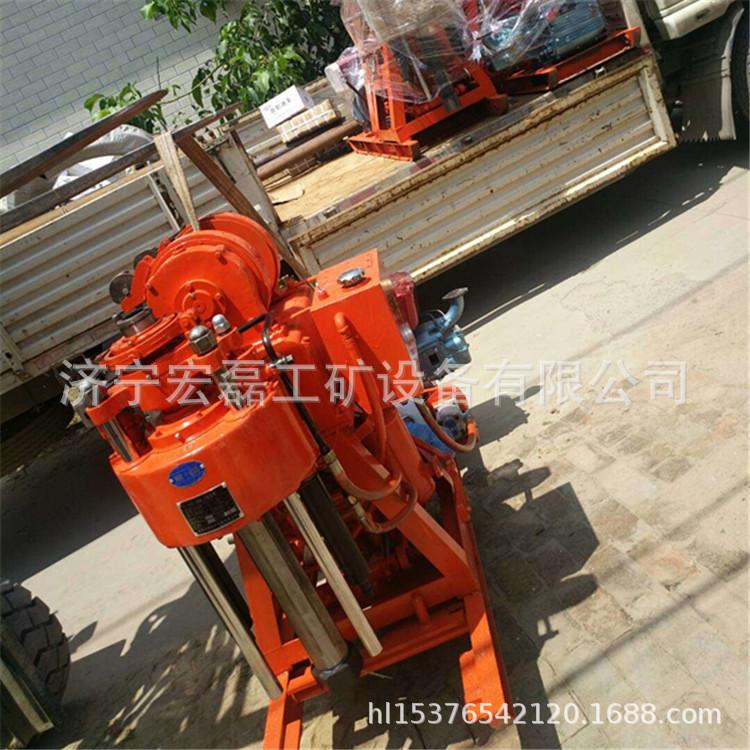

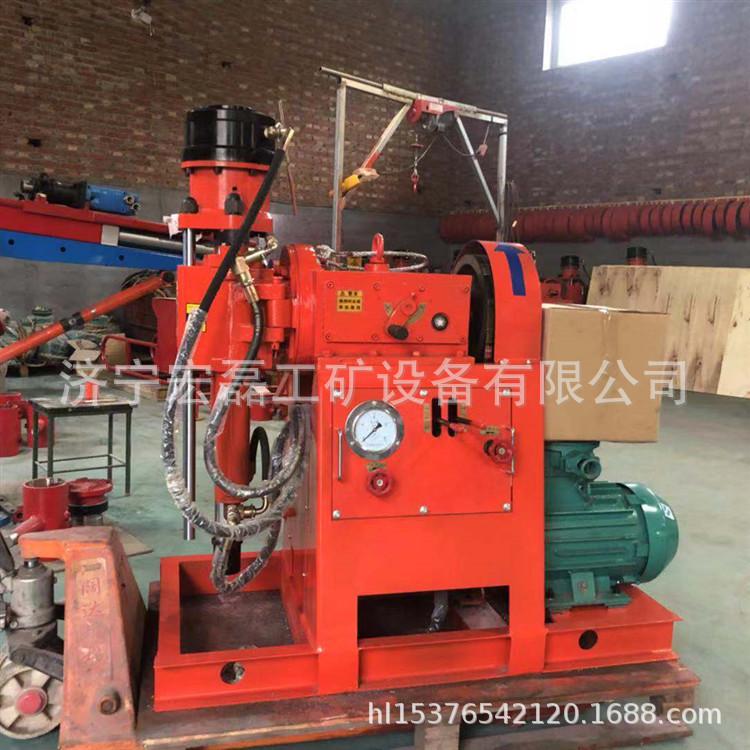

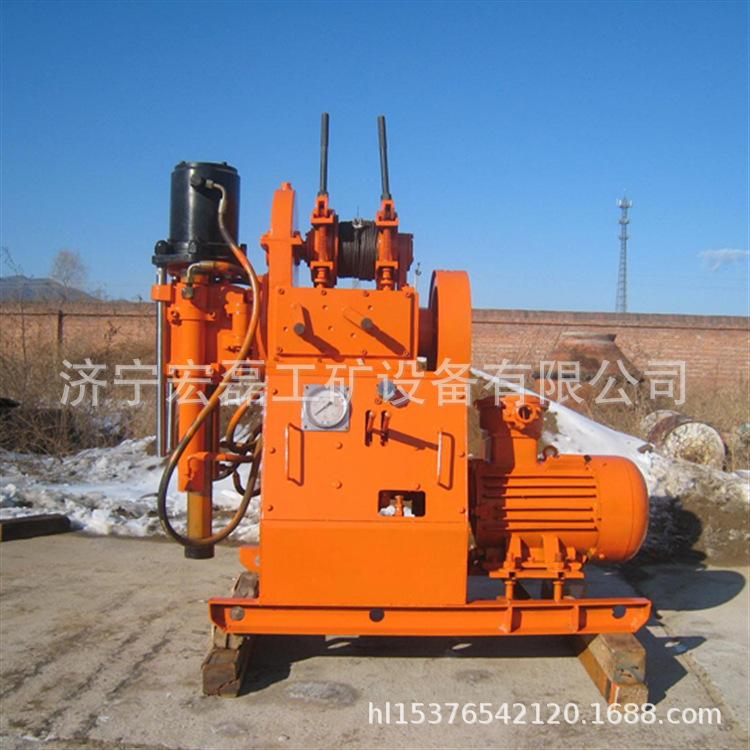

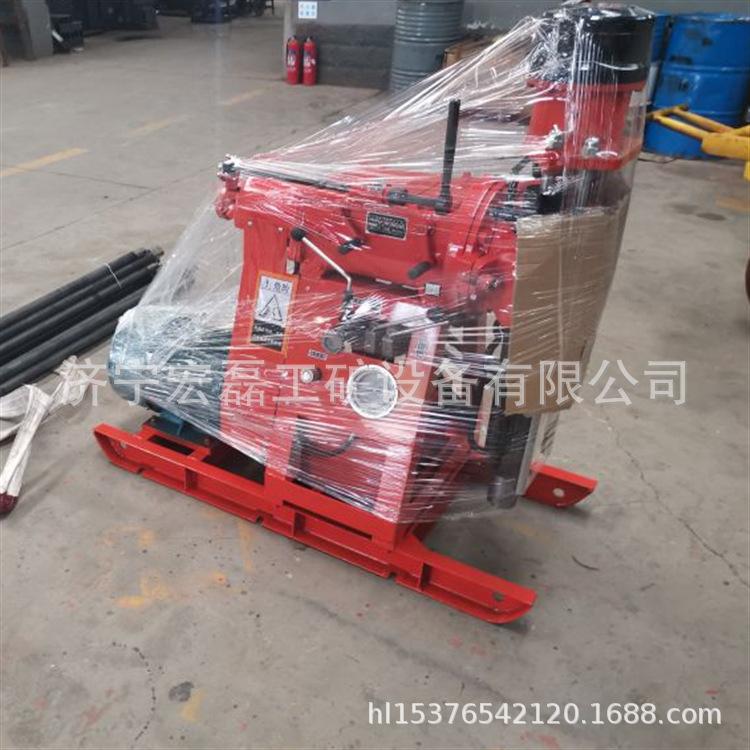

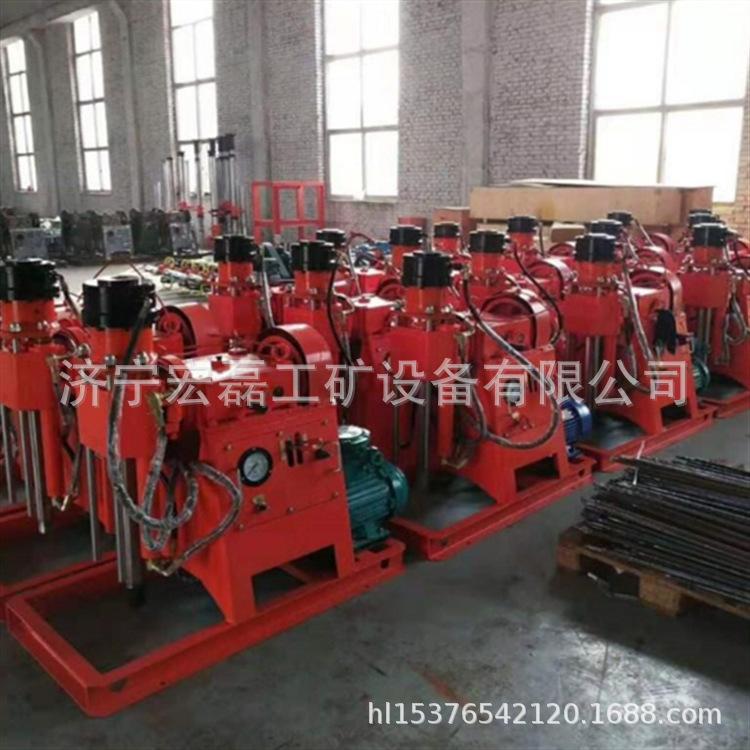

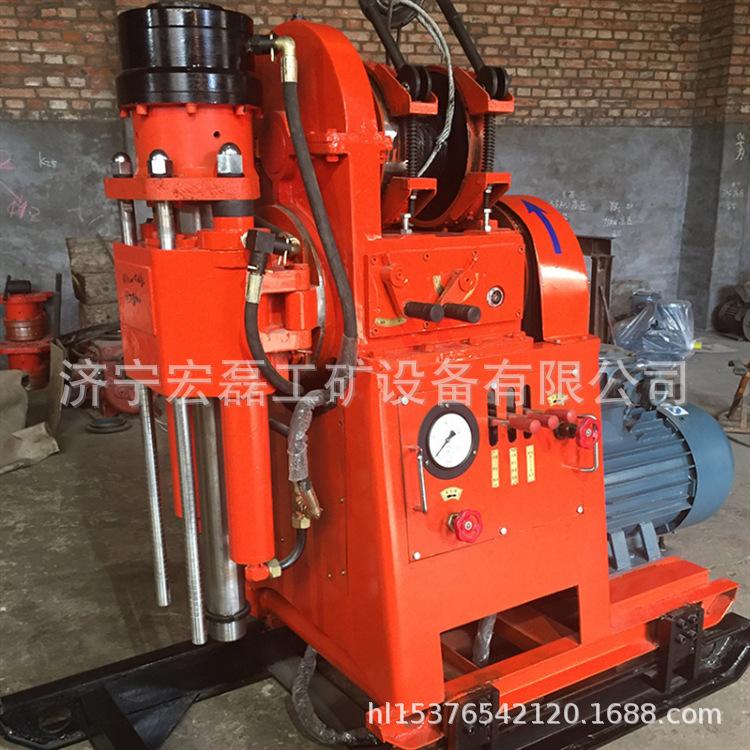

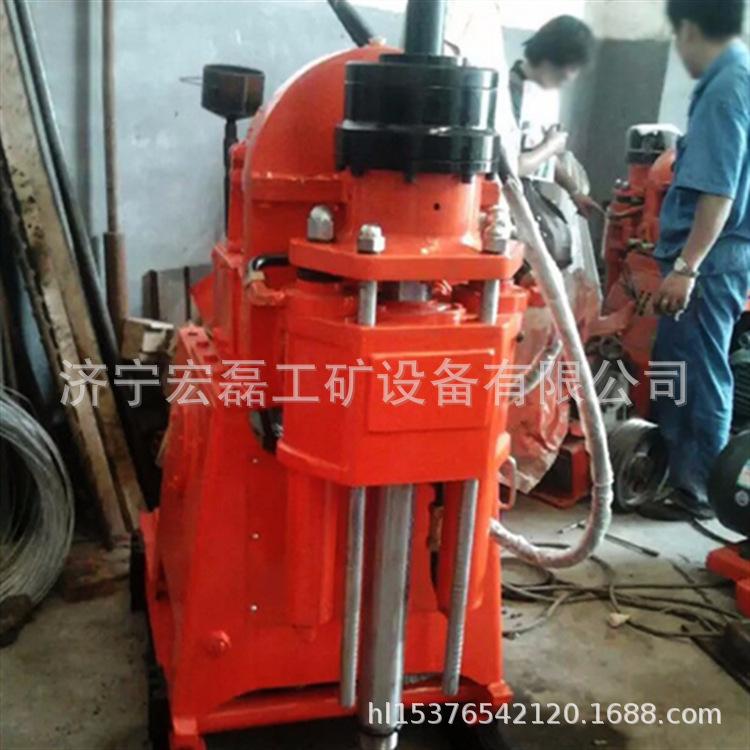

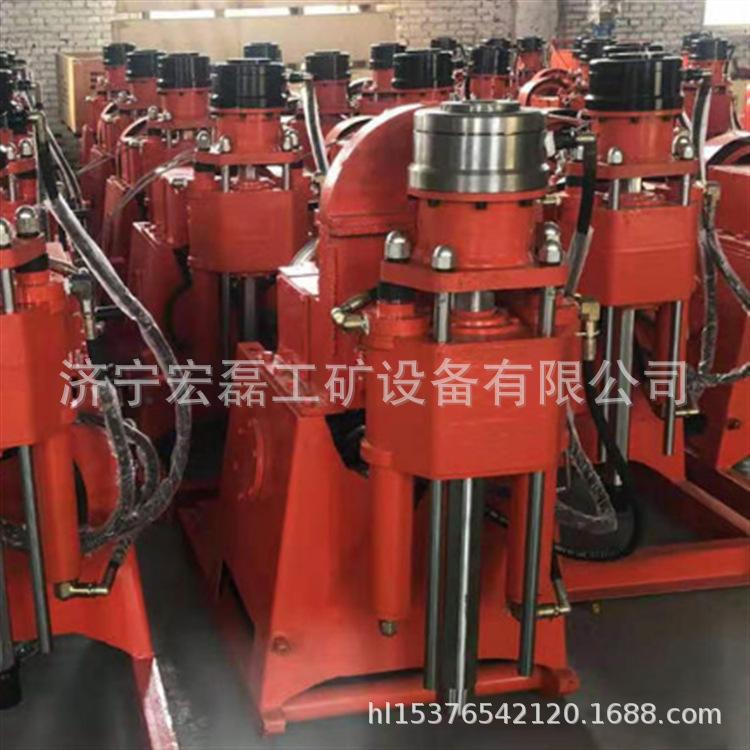

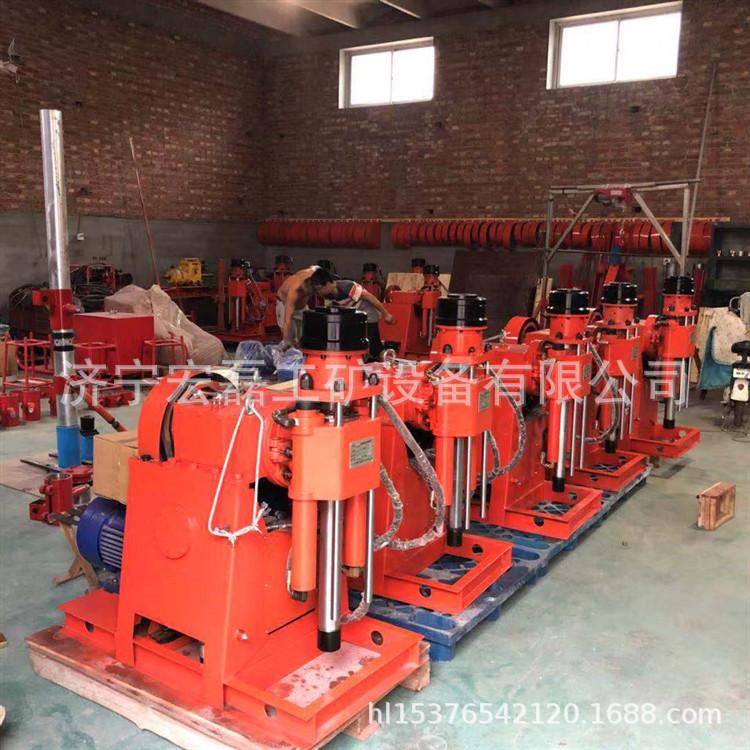

Pequena sonda de perfuração hidráulica ZLJ, sonda de exploração de perfuração geológica ZLJ250, sonda de perfuração rotativa hidráulica de 360 graus
atendimento ao Cliente:
As plataformas de perfuração de túneis da série ZLJ para minas de carvão são usadas principalmente para exploração de água, exploração de gás, prevenção de poeira e injeção de água em diferentes ângulos em minas de carvão, bem como vários furos de engenharia e furos de estrutura geológica. Usado principalmente dentro da mina, para perfurar furos de exploração de água de 0 a 360 graus, furos de estrutura geológica, furos de extinção de incêndio, extração de gás e outros furos de engenharia. Ele também pode fazer furos geológicos e outros furos de engenharia no solo. É usado para perfurar rochas em minério de ferro para facilitar a mineração de minério. Também pode ser usado para túneis subterrâneos, valas de cabos, poços de fundação, perfuração e rejuntamento. Exploração geológica terrestre, reforço de fundações de edifícios e vários ângulos de exploração de água, exploração de carvão, bloqueio de água e furos de extração de telhas em minas de carvão, minas de ferro e minas de ouro.
Adota transmissão mecânica, com estrutura simples, tamanho pequeno, peso leve, operação fácil e desempenho confiável. É equipado com mandril hidráulico e cilindro de alimentação hidráulica.
O propósito principal:
É usado principalmente para perfurar furos em vários ângulos dentro de minas para exploração de água, exploração de carvão, extração de gás, prevenção de poeira e injeção de água, e outros propósitos. Também pode ser usado para exploração geológica do solo, reforço de fundações de edifícios e outros propósitos.
Parâmetros técnicos | ZLJ-200 | ZLJ-250 | ZLJ-350 | ZLJ-400 | ZLJ-700 | |
Torque de saída nominal do eixo vertical (N?1?7Bm) | 200 | 250 | 350 | 400 | 700 | |
Use tubo de perfuração | (milímetros) | φ42 | φ33,5/42 | φ33,5/42 | φ42 | φ42/50 |
Profundidade de perfuração | φ33,5 tubo de perfuração (m) | 50 | 100/75 | 200/150 | 200 | 250/200 |
Haste de perfuração φ42 (m) |
| 75 | 150 |
| 200 | |
Diâmetro de perfuração | Abertura (mm) | φ89 | φ89 | φ89 | φ108 | φ108 |
Furo final (mm) | ≥φ50 | ≥φ50 | ≥φ50 | ≥φ76 | ≥φ76 | |
Diâmetro do eixo vertical | × | φ44 | φ44 | φ44 | φ44 | φ54 |
Rotações verticais do eixo | (rp/m) | 112/192/350 | 120/205/363 | 120/214/375 | 115/205/360 | 123/219/385 |
Curso do eixo vertical | (milímetros) | 400 | 400 | 400 | 400 | 400 |
Força de tração nominal | (kN) | 22(a 7MPa) | 12 (a 7 MPa) | 12 (a 7 MPa) | 30 (a 7 MPa) | 50(a 10MPa) |
Impulso nominal | (kN) | 16 (a 7 MPa) | 9(a 7MPa) | 9(a 7MPa) | 20(a 7MPa) | 30 (a 10MPa) |
Faixa de ângulo de perfuração | (。) | 0~3600 | 0~3600 | 0~3600 | 0~3600 | 0~3600 |
Capacidade do guincho | (kN) |
| 7,35/5,88/3,28 | 8,7/4,74/2,69 | 15/8/4,5 | 18/10/5.7 |
Velocidade da camada de corda única do guincho | (EM) |
| 0,22/0,374/0,672 | 0,25/0,45/0,79 | 0,25/0,45/0,79 | 0,26/0,46/0,81 |
Capacidade da corda do tambor | (m) |
| 26,8 | 30 | 30 | 40 |
Use o diâmetro do cabo de aço | (milímetros) |
| φ8,8 | φ11 | φ11 | φ11 |
Pressão de uso do mandril de mola | (MPa) | 6 | 6 | 6 | 6,5 | 8 |
Mandril de mola/(?:)/grande força de fixação | (kN) | 30 | 30 | 30 | 35 | 50 |
Use modelo de bomba de óleo |
| YBC-12/125 | YBC-12/125 | YBC-12/125 | YBC-12/125 | YBC-16/160 |
Pressão nominal da bomba de óleo | (MPa) | 12,5 | 12,5 | 12,5 | 12,5 | 16 |
Fluxo nominal da bomba de óleo | (L/min) | 12 | 12 | 12 | 12 | 16 |
motor | modelo | YBK2-112M-4 | YBK2-112M-4 | YBK2-132S-4 | YBK2-132M-4 | YBK2-160M-4 |
Potência (kW) | 4 | 4 | 5.5 | 7,5 | 11 | |
Velocidade (r/min) | 1440 | 1440 | 1400 | 1400 | 1460 | |
Tensão nominal (V) | 380/660 | 380/660 | 380/660 | 380/660 | 380/660 | |
Corrente nominal (A) | 8.8/5.1 | 8.8/5.1 | 11,6/6,7 | 15,4/8,8 | 26,6/13,1 | |
qualidade | (kg) | 380 | 480 | 500 | 615 | 800 |
Dimensões | (milímetros) | 1036×550×1150 | 1230×600×1185 | 1250×640×1265 | 1250×640×1265 | 1480×680×1290
|
